本文主要演示如何在阿里云Kubernetes服务上快速搭建Jenkins持续集成环境,并基于提供的示例快速完成应用源码编译、应用镜像构建、推送以及应用部署的流水线。

前提条件

步骤一:部署Jenkins

  1. 登录容器服务管理控制台
  2. 在左侧导航栏中,选择市场 > 应用目录。选择ack-jenkins
  3. 在控制台左侧导航栏中,选择市场 > 应用目录
  4. 阿里云应用页签中,选择ack-jenkins
  5. 单击参数页签。
  6. 选择Kubernetes集群以及命名空间,填写发布名称
    命名空间
    说明 建议选择自定义命名空间或default命名空间。本示例中选择自定义命名空间ci。

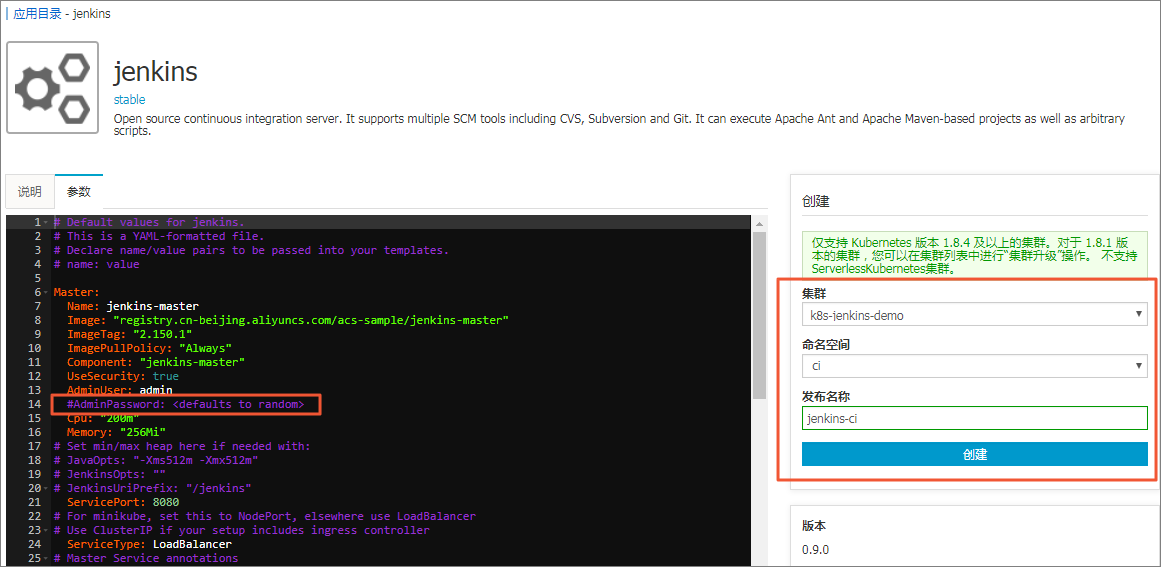

  7. 修改AdminPassword字段,并单击创建
    说明 为确保密码生效,您需要删除AdminPassword字段前的#
    如果您未设置登录密码,即未修改AdminPassword字段,Jenkins部署成功后系统会自动生成密码,您可以通过以下命令进行查看:
    printf $(kubectl get secret --namespace ci jenkins-ci-jenkins -o jsonpath="{.data.jenkins-admin-password}" | base64 --decode);echo
  8. 在控制台左侧导航栏中,单击集群
  9. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情
  10. 在集群管理页左侧导航栏中,选择服务与路由 > 服务
  11. 选择相应的命名空间,然后单击ack-jenkins-default服务的外部端点,访问并登录Jenkins。

步骤二:创建集群证书和镜像仓库证书并构建部署示例应用

  1. 创建Kubernetes集群证书。
    1. 在Jenkins的左侧导航栏中,选择Manage Jenkins
    2. 在右侧的Manage Jenkins页面,单击Manage Nodes and Clouds
    3. 在左侧的Nodes导航栏,单击Configure Clouds
    4. Configure Clouds页面中找到凭据,在其右侧选择Add > Jenkins
      Credentials
      在添加凭据前,先在Kubernetes集群的集群信息页面的连接信息,找到配置集群凭据中提供的KubeConfig。有关更多详情,请参见配置集群凭据配置集群凭据
    5. 在弹出的添加凭据对话框中,完成以下配置。

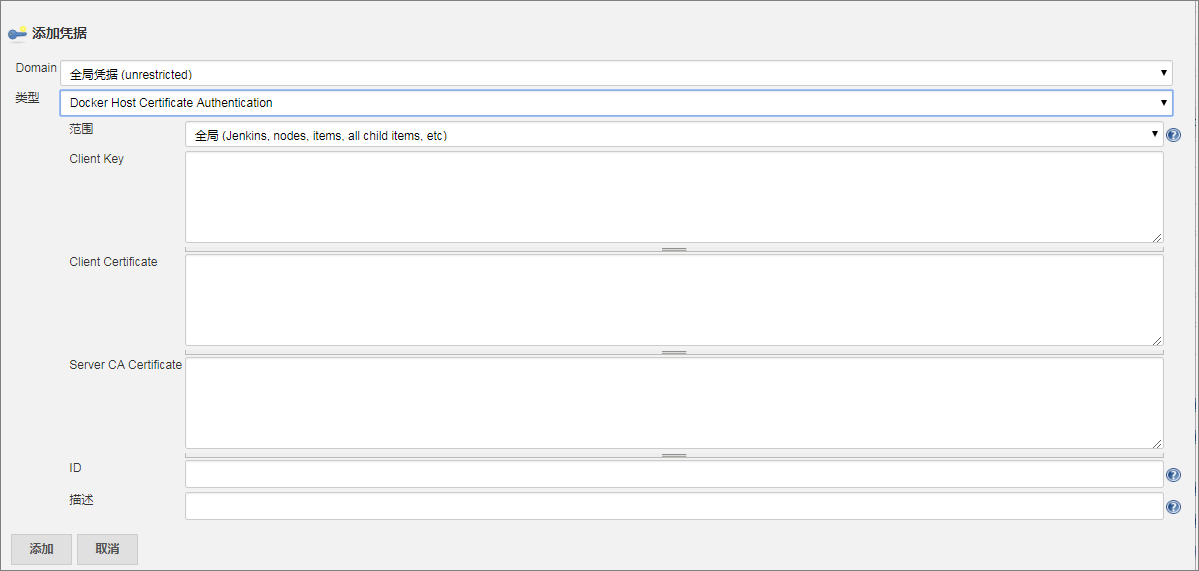

      添加凭据
      • Kind:选择Docker Host Certificate Authentication
      • Client Key:填写KubeConfig中client-key-data对应的内容。
      • Client Certificate:填写KubeConfig中client-certificate-data对应的内容。
      • Server CA Certificate:不用填写。
      • ID:填写证书ID。本示例中填写k8sCertAuth。
      • Description:填写描述。
    6. 单击Add
    7. 凭据下拉框中选择上一步添加的凭据,单击连接测试,测试连通性。

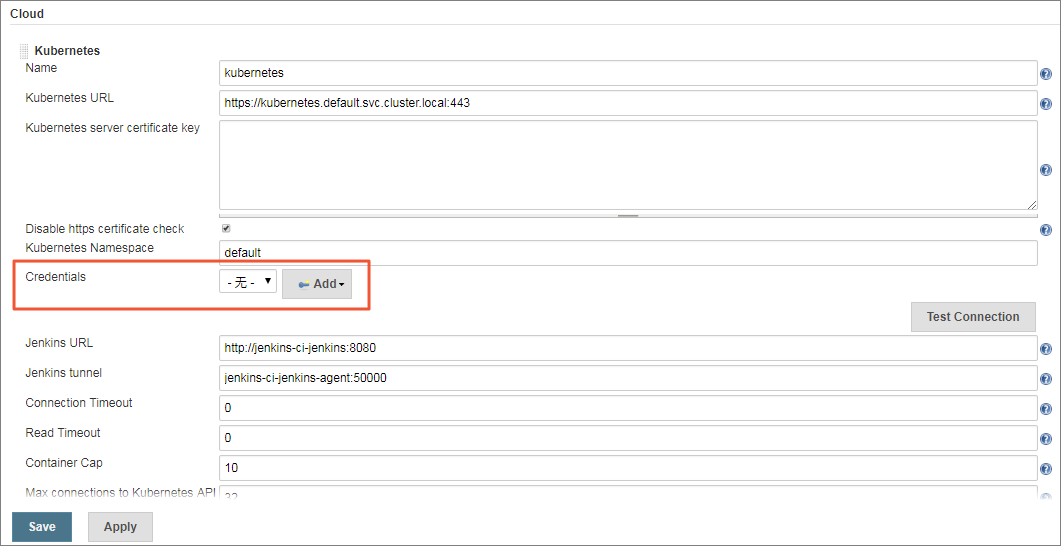

    8. Kubernetes集群动态分配构建Pod,其配置如下图所示。
      构建pod

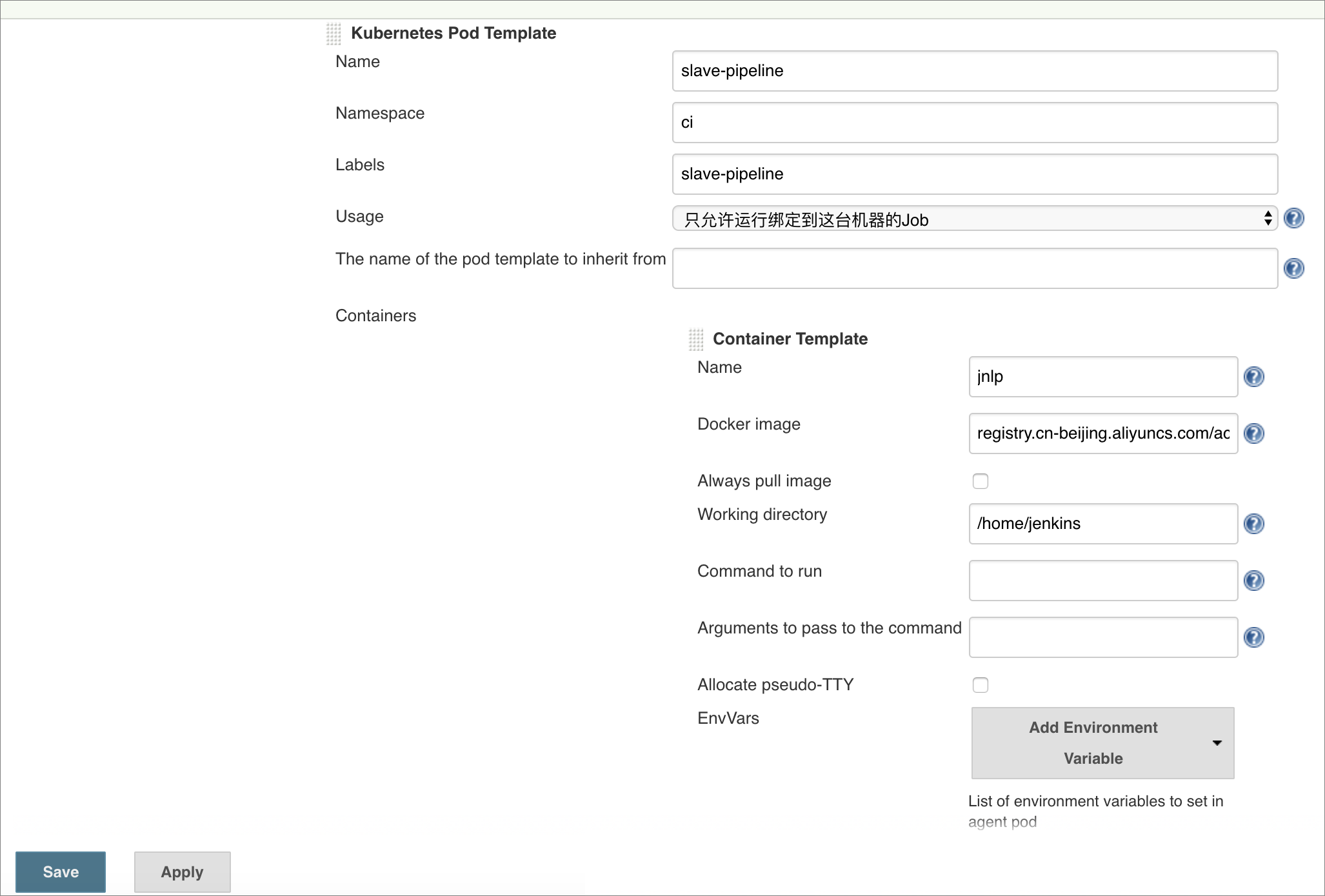

    9. 配置Kubernetes Pod Template。

      slave-pipeline使用了4个Container分别完成流水线中各个Stage的构建。

      • Container jnlp的配置如下图所示。Container jnlp
        使用jenkins-slave-jnlp作为Docker镜像。jenkins-slave-jnlp用于构建节点jnlp连接master。
        registry.cn-beijing.aliyuncs.com/acs-sample/jenkins-slave-jnlp:3.14-1

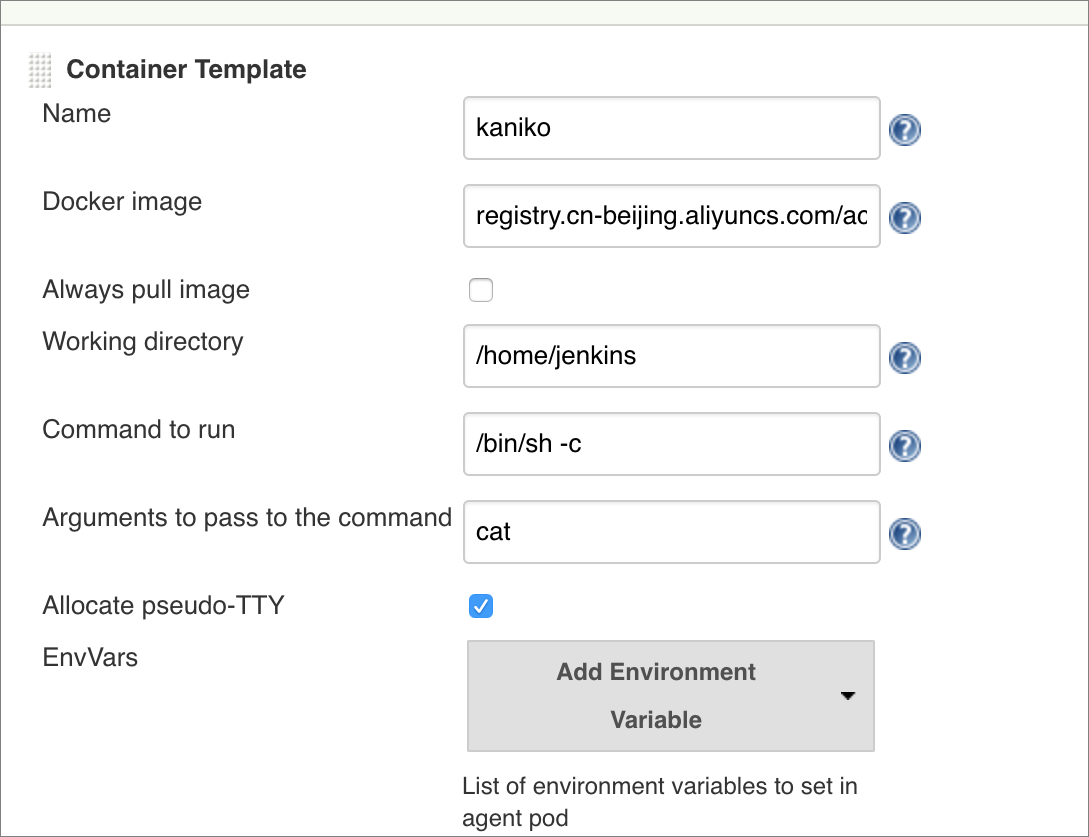

      • Container kaniko的配置如下图所示。Container kaniko
        使用jenkins-slave-kaniko作为Docker镜像。jenkins-slave-kaniko用于构建和推送应用的镜像。
        registry.cn-beijing.aliyuncs.com/acs-sample/jenkins-slave-kaniko:0.6.0

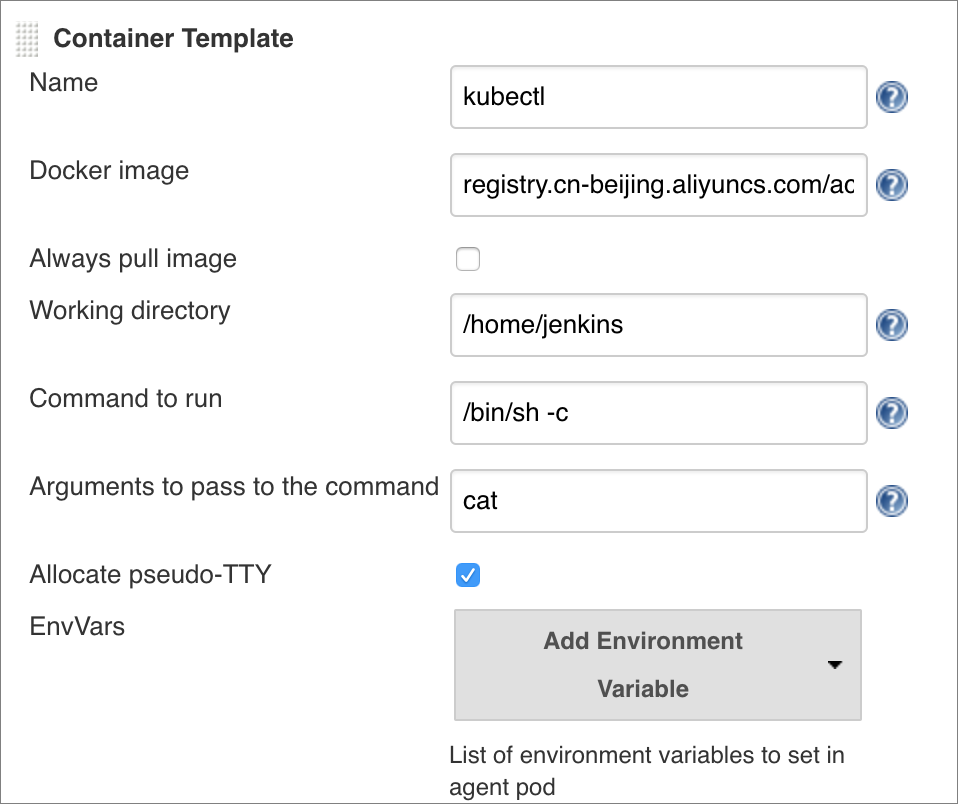

      • Container kubectl的配置如下图所示。Container kubectl
        使用jenkins-slave-kubectl作为Dokcer镜像。jenkins-slave-kubectl用于kubectl部署应用。
        registry.cn-beijing.aliyuncs.com/acs-sample/jenkins-slave-kubectl:1.11.5

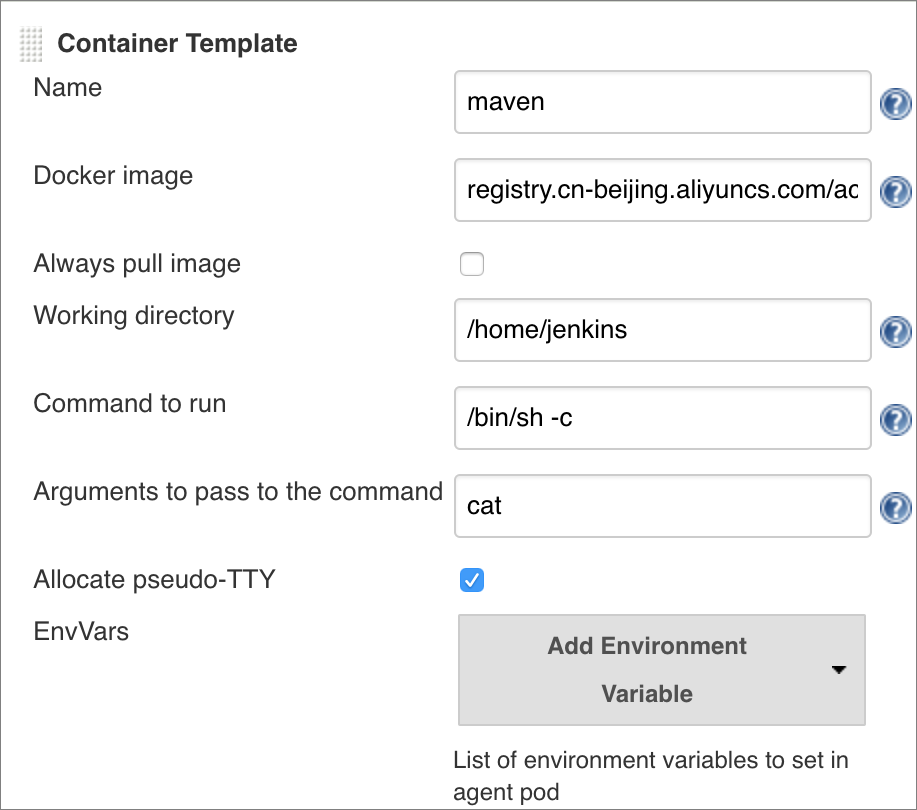

      • Container maven的配置如下图所示。Container maven
        使用jenkins-slave-maven作为Docker镜像。jenkins-slave-maven用于mvn打包构建。
        registry.cn-beijing.aliyuncs.com/acs-sample/jenkins-slave-maven:3.3.9-jdk-8-alpine
    10. 配置Kaniko的镜像仓库权限。根据实际情况配置环境变量及Secret卷,示例配置如下图。
      kaniko配置镜像仓库权限
    11. 单击Save保存配置。
  2. 通过Kubectl在Kubernetes集群中创建Secret,用于设置镜像仓库权限。
    1. 登录镜像仓库。

      本示例中使用阿里云镜像服务提供的北京区域镜像仓库。

      docker login -u 镜像仓库用户名 -p 密码 registry.cn-beijing.aliyuncs.com
    2. 执行以下命令创建名为jenkins-docker-cfg的Secret。
      kubectl create secret generic jenkins-docker-cfg -n ci --from-file=/root/.docker/config.json
  3. 构建demo-pipeline并访问应用服务。
    1. 在Jenkins首页,单击demo-pipeline
      demo-pipeline

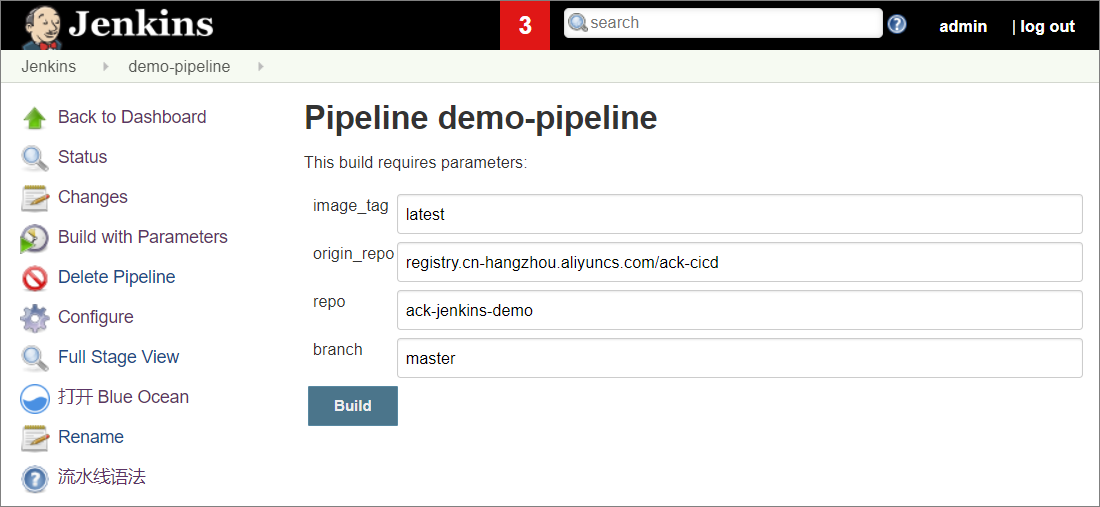

    2. 在左侧导航栏中,选择Build with Parameters
    3. 根据自己的镜像仓库信息修改构建参数。本示例中源码仓库分支为master,镜像为registry.cn-beijing.aliyuncs.com/ack-cicd/ack-jenkins-demo:latest。
      构建参数
    4. 单击Build
    5. 查看Build History,下图表示构建成功。
      Build History
    6. 构建成功后,登录容器服务管理控制台,查看应用的服务地址。

构建任务示例demo-pipeline的详解

构建demo-pipeline任务的流程为:获取源码、构建应用包、打包和推送容器镜像以及部署应用到K8s集群。

整个构建流程按照示例项目中Jenkinsfile声明的内容执行构建。具体示例,可参见Jenkinsfile示例项目

demo-pipeline的任务配置
demo-pipeline设置了4个构建参数,参数说明如下所示:
  • origin_reporepoimage_tag用于构建和推送应用容器镜像的地址。例如,示例应用的容器镜像要推送到registry.cn-beijing.aliyuncs.com/ack-cicd/ack-jenkins-demo:latest,则origin_reporegistry.cn-beijing.aliyuncs.com/haoshuwei/ack-cicdrepoack-cicdimage_taglatest
  • branch用于指定本次构建拉取应用源码仓库的分支。
镜像仓库信息构建参数

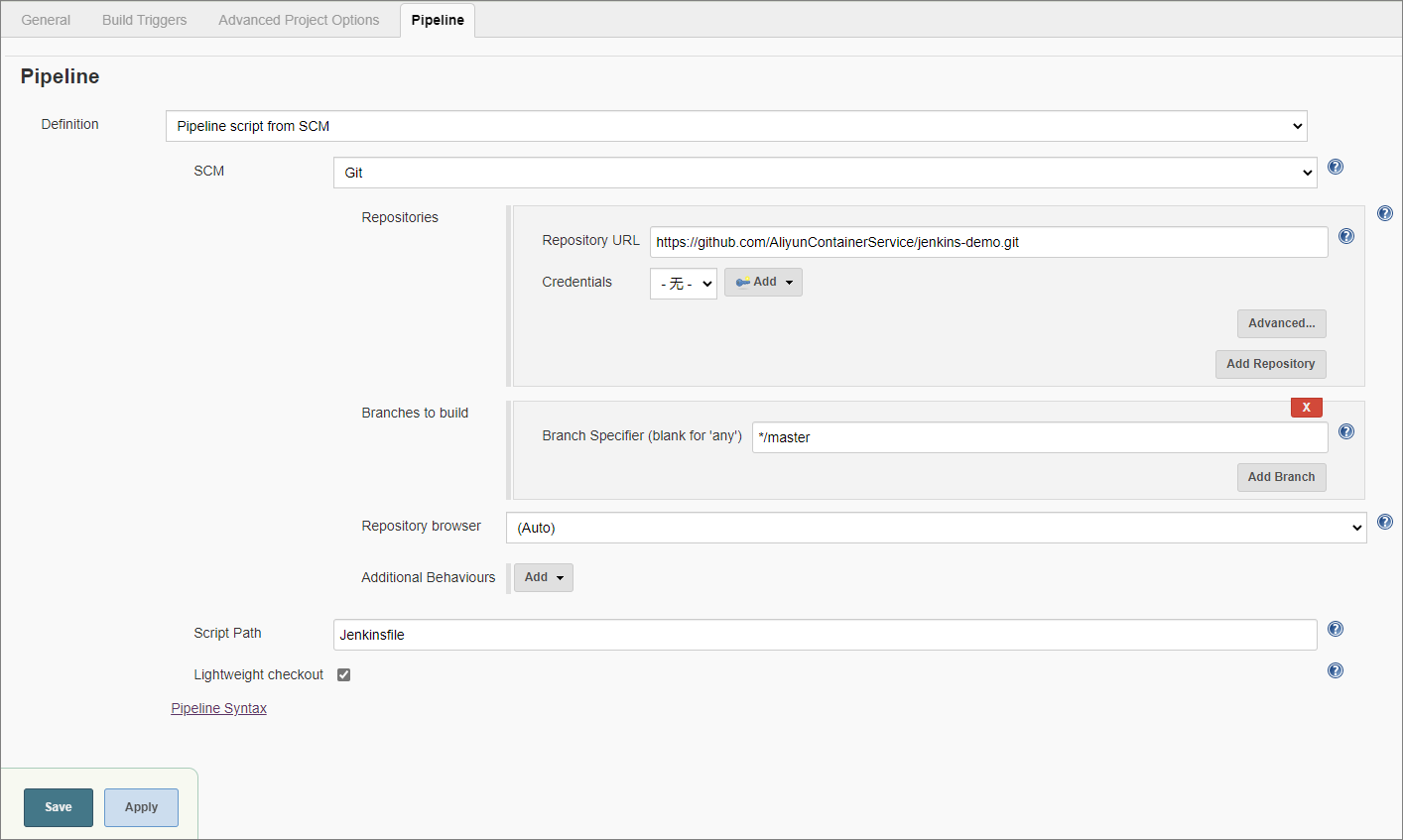

在Jenkins首页,单击demo-pipeline。在左侧导航栏中,选择Configure。选择Pipeline页签,可配置从GitHub仓库获取源码并指定Jenkinsfile路径。配置Pipeline
Jenkinsfile解析
在示例项目源码的Jenkinsfile中定义以下内容:
pipeline{
      //定义groovy脚本中使用的环境变量。
      environment{
        // 将构建任务中的构建参数转换为环境变量。
        // 本示例中使用DEPLOY_TO_K8S变量来决定把应用部署到哪套容器集群环境中,如“Production Environment”, “Staging001 Environment”等。
        IMAGE_TAG =  sh(returnStdout: true,script: 'echo $image_tag').trim()
        ORIGIN_REPO =  sh(returnStdout: true,script: 'echo $origin_repo').trim()
        REPO =  sh(returnStdout: true,script: 'echo $repo').trim()
        BRANCH =  sh(returnStdout: true,script: 'echo $branch').trim()
      }
      //定义本次构建使用哪个标签的构建环境,本示例中为 “slave-pipeline”。
      agent{
        node{
          label 'slave-pipeline'
        }
      }
      // "stages"定义项目构建的多个模块,可以添加多个 “stage”,可以多个 “stage” 串行或者并行执行。
      stages{
        // 定义第一个stage,完成克隆源码的任务。
        stage('Git'){
          steps{
            git branch: '${BRANCH}', credentialsId: '', url: 'https://github.com/AliyunContainerService/jenkins-demo.git'
          }
        }
        //添加第二个stage,运行源码打包命令。
        stage('Package'){
          steps{
              container("maven") {
                  sh "mvn package -B -DskipTests"
              }
          }
        }
        //添加第三个stage, 运行容器镜像构建和推送命令,用到了environment中定义的groovy环境变量。
        stage('Image Build And Publish'){
          steps{
              container("kaniko") {
                  sh "kaniko -f `pwd`/Dockerfile -c `pwd` --destination=${ORIGIN_REPO}/${REPO}:${IMAGE_TAG} --skip-tls-verify"
              }
          }
        }
        // 添加第四个stage, 部署应用到指定K8s集群。
        stage('Deploy to Kubernetes') {
            parallel {
                    steps {
                        container('kubectl') {
                            step([$class: 'KubernetesDeploy', authMethod: 'certs', apiServerUrl: 'https://kubernetes.default.svc.cluster.local:443', credentialsId:'k8sCertAuth', config: 'deployment.yaml',variableState: 'ORIGIN_REPO,REPO,IMAGE_TAG'])
                        }
                    }
            }
        }
      }
}
代码详情,请参见jenkins-demo/Jenkinsfile
示例项目源码的各个代码块说明如下所示:
代码块 用途 具体详情
environment{} 用于获取构建参数并转换为Jenkinsfile中使用的环境变量。 无。
agent{} 用于指定本次构建使用的构建节点标签为slave-pipeline

Jenkins左侧导航栏中,选择Manage Jenkins > Manage Nodes and Clouds > Configure Clouds,在Configure Clouds页面可以看到Kubernetes集群的配置,用于定义如何动态创建构建节点。

Kubernetes集群动态分配构建Pod,其配置如下图所示:Configure Clouds

在Jenkins命名空间下创建Slave Pod:slave-pipeline。此Slave Pod包含4个Container Template分别完成流水线中各个Stage的构建。具体配置,请参见系统配置详解

当使用kaniko容器进行容器镜像构建和推送时,需要获取镜像推送到仓库的权限。该权限是以K8s Secret的方式挂载到slave-pipeline的Pod中,环境变量DOCKER_CONFIG则定义了kaniko获取镜像仓库推送权限文件的默认路径。 在任意Linux系统上执行以下命令,创建名为jenkins-docker-cfg的Secret:
docker login -u <用户名> -p <密码> registry.cn-beijing.aliyuncs.com
kubectl create secret generic jenkins-docker-cfg -n ci --from-file=/root/.docker/config.json
stages{} 定义了多个stage,分别完成持续集成及持续部署过程中的不同步骤。 获取源码。
stage('Git'){
  steps{
    git branch: '${BRANCH}', credentialsId: '', url: 'https://github.com/AliyunContainerService/jenkins-demo.git'
  }
}
说明 源码仓库中一般包含JenkinsfileDockerfiledeployment.yaml等文件。
maven用于编译和打包源码。
stage('Package'){
  steps{
    container("maven") {
      sh "mvn package -B -DskipTests"
    }
  }
}
说明 maven编译时,若要使用缓存功能,需要使用NAS共享存储,创建NAS Volume并挂载到Kubernetes云的slave-pipeline模板上。
kaniko用于容器镜像构建和部署。
stage('Image Build And Publish'){
  steps{
    container("kaniko") {
      sh "kaniko -f `pwd`/Dockerfile -c `pwd` --destination=${ORIGIN_REPO}/${REPO}:${IMAGE_TAG} --skip-tls-verify"
    }
  }
}
说明 kaniko工具构建容器镜像可以不依赖Docker Daemon进程,在用户态空间完成镜像构建和推送,更安全可靠。
Kubectl用于部署K8s应用。
说明 在Kubectl部署K8s应用前需要先创建一个名称为k8sCertAuth的集群证书。
stage('Deploy to Kubernetes') {
  steps {
    container('kubectl') {
      step([$class: 'KubernetesDeploy', authMethod: 'certs', apiServerUrl: 'https://kubernetes.default.svc.cluster.local:443', credentialsId:'k8sCertAuth', config: 'deployment.yaml',variableState: 'ORIGIN_REPO,REPO,IMAGE_TAG'])
      //variableState字段声明需要替换deployment.yaml文件中的环境变量。
}
  }
}

系统配置详解

构建环境配置说明
  • Kubernetes集群动态分配构建Pod的配置如下图所示:Pod配置
  • slave-pipeline使用了4个Container分别完成流水线中各个stage的构建。
    • Container jnlp用于Slave Pod连接Master,配置如下图所示:Container jnlp
      使用用户自定义镜像作为Docker镜像。
      jenkinsci/jnlp-slave:3.35-5
    • Container kaniko用于容器镜像构建和部署,配置如下图所示:Container kaniko
      使用容器服务镜像作为Docker镜像。
      registry.cn-beijing.aliyuncs.com/acs/kaniko:v0.14.0
    • Container kubectl用于部署K8s应用,配置如下图所示:Container kubectl
      使用容器服务镜像作为Dokcer镜像。
      registry.cn-beijing.aliyuncs.com/acs/kubectl:1.14.8
    • Container maven用于编译和打包源码,配置如下图所示:Conainer maven
      使用用户自定义镜像作为Docker镜像。
      maven:3.6.2-jdk-14
  • kaniko配置镜像仓库权限:配置镜像仓库权限
项目实例说明
  • 项目实例中使用的源码仓库。
    https://github.com/AliyunContainerService/jenkins-demo.git
  • kaniko构建和推送Docker镜像说明。
    kaniko可以不依赖Docker Daemon并在用户空间执行完成Dockerfile中的每一行命令,最终完成Docker镜像的构建和推送。
    kaniko -f `pwd`/Dockerfile -c `pwd` --destination=${origin_repo}/${repo}:${image_tag}
  • 部署应用到Kubernetes集群插件说明。

    在Jenkins首页,单击demo-pipeline。在左侧导航栏中,选择Configure。选择Build页签。

    插件配置如下:部署应用到Kubernetes集群
    对应的Pipeline语法为:
    step([$class: 'KubernetesDeploy', authMethod: 'certs', apiServerUrl: 'https://kubernetes.default.svc.cluster.local:443', credentialsId:'k8sCertAuth', config: 'deployment.yaml',variableState: 'ORIGIN_REPO,REPO,IMAGE_TAG'])
    说明 声明的变量ORIGIN_REPO,REPO,IMAGE_TAG可在构建执行时把deployment.yaml文件中对应的变量值替换为实际值。
  • Jenkinsfile说明。
    pipeline{
          // 定义groovy脚本中使用的环境变量。
          environment{
            // 本示例中使用DEPLOY_TO_K8S变量来决定把应用部署到哪套容器集群环境中,如“Production Environment”, “Staging001 Environment”等。
            IMAGE_TAG =  sh(returnStdout: true,script: 'echo $image_tag').trim()
            ORIGIN_REPO =  sh(returnStdout: true,script: 'echo $origin_repo').trim()
            REPO =  sh(returnStdout: true,script: 'echo $repo').trim()
            BRANCH =  sh(returnStdout: true,script: 'echo $branch').trim()
          }
          // 定义本次构建使用哪个标签的构建环境,本示例中为 “slave-pipeline”。
          agent{
            node{
              label 'slave-pipeline'
            }
          }
          // "stages"定义项目构建的多个模块,可以添加多个 “stage”,可以多个 “stage” 串行或者并行执行。
          stages{
            // 定义第一个stage,完成克隆源码的任务。
            stage('Git'){
              steps{
                git branch: '${BRANCH}', credentialsId: '', url: 'https://github.com/AliyunContainerService/jenkins-demo.git'
              }
            }
            // 添加第二个stage,运行源码打包命令。
            stage('Package'){
              steps{
                  container("maven") {
                      sh "mvn package -B -DskipTests"
                  }
              }
            }
            // 添加第三个stage, 运行容器镜像构建和推送命令,用到了environment中定义的groovy环境变量。
            stage('Image Build And Publish'){
              steps{
                  container("kaniko") {
                      sh "kaniko -f `pwd`/Dockerfile -c `pwd` --destination=${ORIGIN_REPO}/${REPO}:${IMAGE_TAG}"
                  }
              }
            }
             // 添加第四个stage, 部署应用到指定K8s集群。
            stage('Deploy to Kubernetes') {
                parallel {
                    stage('Deploy to Production Environment') {
                        when {
                            expression {
                                "$BRANCH" == "master"
                            }
                        }
                        steps {
                            container('kubectl') {
                                step([$class: 'KubernetesDeploy', authMethod: 'certs', apiServerUrl: 'https://kubernetes.default.svc.cluster.local:443', credentialsId:'k8sCertAuth', config: 'deployment.yaml',variableState: 'ORIGIN_REPO,REPO,IMAGE_TAG'])
                            }
                        }
                    }
                    stage('Deploy to Staging001 Environment') {
                        when {
                            expression {
                                "$BRANCH" == "latest"
                            }
                        }
                        steps {
                            container('kubectl') {
                                step([$class: 'KubernetesDeploy', authMethod: 'certs', apiServerUrl: 'https://kubernetes.default.svc.cluster.local:443', credentialsId:'k8sCertAuth', config: 'deployment.yaml',variableState: 'ORIGIN_REPO,REPO,IMAGE_TAG'])
                            }
                        }
                    }
                }
            }
          }
        }
