本文主要介绍虚拟节点和ECI,以及如何通过Virtual Node Addon插件部署虚拟节点。

虚拟节点和弹性容器实例ECI

阿里云弹性容器实例ECI(Elastic Container Instance)是面向容器的无服务器弹性计算服务,提供免运维、强隔离、快速启动的容器运行环境。使用ECI无需购买和管理底层ECS服务器,让用户更加关注在容器应用而非底层基础设施的维护工作。用户可按需创建ECI,仅为容器配置的资源付费(按量按秒计费)。

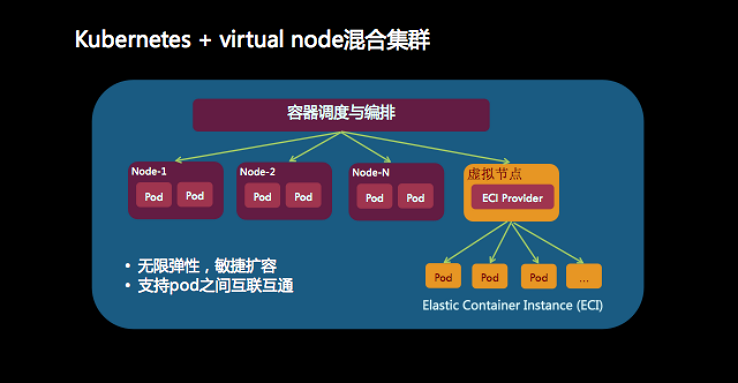

虚拟节点Virtual Node来源于Kubernetes社区的Virtual Kubelet技术,其实现了Kubernetes与弹性容器实例ECI的无缝连接,让Kubernetes集群轻松获得极大的弹性能力,而不必受限于集群的节点计算容量。关于Virtual Kubelet的工作原理及其架构,请参见Virtual Kubelet

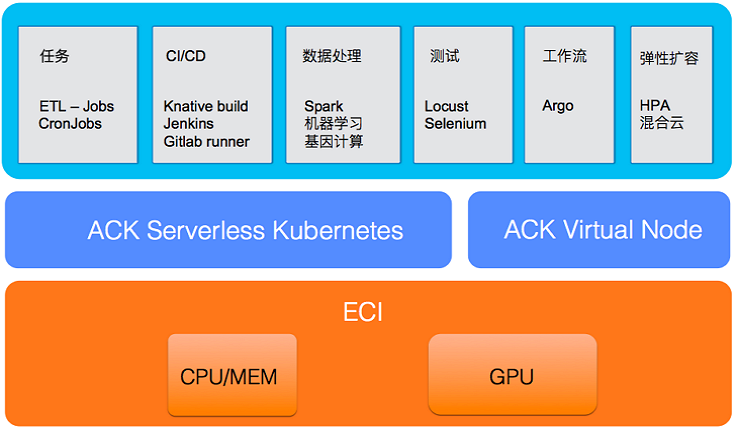

因为Virtual Node可以轻松支持更高弹性和Pod容量,灵活动态的按需创建ECI Pod,免去集群容量规划的麻烦,所以它非常适合运行在如下多个场景,帮助用户极大降低计算成本,提升计算弹性效率。
  • 在线业务的波峰波谷弹性伸缩:如在线教育、电商等行业有着明显的波峰波谷计算特征。使用虚拟节点可以显著减少固定资源池的维护,降低计算成本。
  • 数据计算:使用虚拟节点承载Spark、Presto等计算场景,有效降低计算成本。
  • CI/CD Pipeline:Jenkins、Gitlab-Runner。
  • Job任务:定时任务、AI。

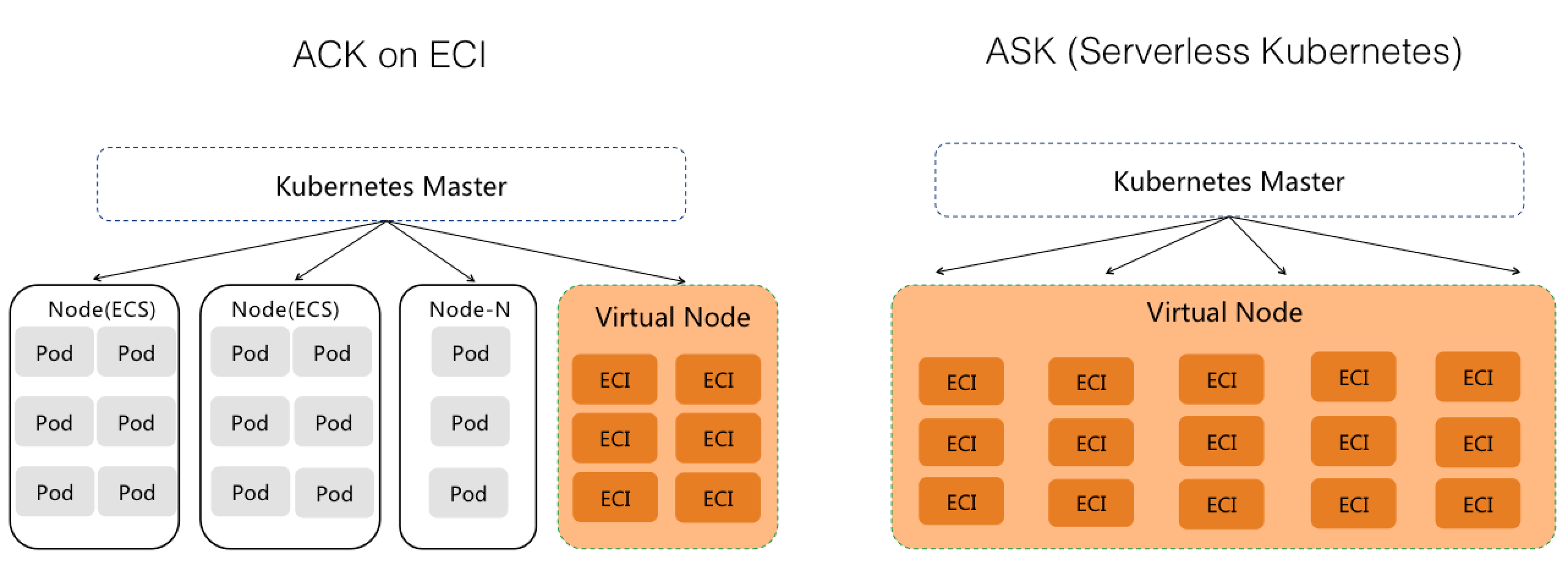

阿里云容器服务基于虚拟节点和ECI提供了多种Serverless Container产品形态,包括Serverless Kubernetes(ASK)和ACK on ECI,充分支撑各种弹性和免节点运维场景的用户诉求。virtual node

在ACK集群中部署虚拟节点Addon

说明 在Serverless Kubernetes集群中我们无需手动部署虚拟节点Addon,用户可以直接创建ECI Pod。托管版或专有版则需要先部署ack-virtual-node addon后才可以创建ECI Pod。
在容器服务Kubernetes版(ACK)集群中部署虚拟节点Addon前,
  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,单击市场 > 应用目录,并在右侧选中ack-virtual-node
  3. 应用目录-ack-virtual-node页面,单击参数,配置虚拟节点参数。
    参数 参数含义 获取路径
    ECI_REGION 地域名称 您可以在集群基本信息基本信息区域中,获取地域的值。
    说明 例如,华东1:cn-hangzhou
    ECI_VPC 集群的VPC 您可以在集群基本信息集群资源区域中,获取虚拟专有网络VPC的值。
    ECI_VSWITCH 虚拟交换机 您可以在节点列表单击某个节点,在实例详情页签的配置信息区域中,获取虚拟交换机的值。
    说明

    请确认当前交换机在ECI支持的可用区列表中。

    虚拟交换机支持多可用区。因此,这里可以填写多个vSwitch,例如ECI_VSWITCH: "vsw-xxxxxxx1, vsw-xxxxxxx2, vsw-xxxxxxx3"

    ECI_SECURITY_GROUP 安全组ID 您可以在节点列表单击某个节点,在本实例安全组页签的安全组列表区域中,获取安全组ID的值。
    ECI_ACCESS_KEY 用户AccessKey ID 请参见如何获取AccessKey
    ECI_SECRET_KEY 用户AccessKey secret 请参见如何获取AccessKey
    ALIYUN_CLUSTERID 集群ID 您可以在集群基本信息基本信息区域中,获取集群ID的值。
  4. 配置完成后,在右侧的创建页面,选择对应的集群,可以看到命名空间已设定为kube-system,发布名称已设定为ack-virtual-node,单击创建创建插件
  5. 安装完成后,在控制台左侧导航栏中,单击集群 > 节点,在节点列表页面可以看到添加了虚拟节点virtual-node-eci添加节点
  6. 执行以下命令查看virtual-node-controllervirtual-node-admission-controller部署状态。详情请参见在CloudShell上通过kubectl管理Kubernetes集群
    # kubectl -n kube-system get statefulset virtual-node-eci
    NAME              READY   AGE
    virtual-node-eci  1/1     1m

    # kubectl -n kube-system get deploy ack-virtual-node-affinity-admission-controller
    NAME                                             READY   UP-TO-DATE   AVAILABLE   AGE
    ack-virtual-node-affinity-admission-controller   1/1     1            1           1m

    # kubectl -n kube-system get pod|grep virtual-node-eci
    virtual-node-eci-0                                                1/1     Running   0          1m

    # kubectl get no|grep virtual-node-eci
    virtual-node-eci-0        Ready    agent    1m   v1.11.2-aliyun-1.0.207

调度Pod到虚拟节点

说明 此操作不适用于Serverless Kubernetes集群。
当集群中存在虚拟节点时,您可以把Pod调度到虚拟节点上,Virtual Node Controller将会创建出相应的ECI Pod。您可以通过以下三种方法操作。
  • 配置Pod的nodeSelector和tolerations
    虚拟节点有特殊的Taints,Pod需要配置nodeSelector和tolerations后才能指定调度到虚拟节点上。示例如下:
    apiVersion: v1
    kind: Pod
    metadata:
      name: nginx
    spec:
      containers:
      - image: nginx
        imagePullPolicy: Always
        name: nginx
      nodeSelector:
        type: virtual-kubelet
      tolerations:
      - key: virtual-kubelet.io/provider
        operator: Exists
  • 配置Pod标签
    基于virtual-node-affinity-admission-controller的webhook,对于有特定label(eci=true)的Pod,webhook会将其自动调度到虚拟节点上。示例如下:
    # kubectl run nginx --image nginx -l eci=true

    # kubectl get pod -o wide|grep virtual-node-eci
    nginx-7fc9f746b6-r4xgx     0/1     ContainerCreating   0          20s   192.168.1.38   virtual-node-eci-0        <none>           <none>
  • 配置Namespace标签
    基于virtual-node-affinity-admission-controller的webhook,对于有特定label的namespace(virtual-node-affinity-injection=enabled)中创建的Pod,webhook会将其自动调度到虚拟节点上。示例如下:
    # kubectl create ns vk
    # kubectl label namespace vk virtual-node-affinity-injection=enabled
    # kubectl -n vk run nginx --image nginx

    # kubectl -n vk get pod -o wide|grep virtual-node-eci
    nginx-6f489b847d-vgj4d      1/1     Running             0          1m   192.168.1.37   virtual-node-eci-0        <none>           <none>

修改虚拟节点Controller的配置

说明 此操作不适用于Serverless Kubernetes集群。

虚拟节点Controller的配置决定了其调度ECI Pod的行为和ECI运行环境配置,包括vswitch和安全组配置等。我们可以根据需要灵活的修改Controller配置,修改配置后不会影响已经运行的ECI Pod,会立即生效于新建ECI Pod。

修改虚拟节点Controller配置的方法如下。
# kubectl -n kube-system edit statefulset virtual-node-eci
常用的变更操作如下。
  • 更新virtual-node controller版本。

    当需要使用更新虚拟节点功能时,需要更新virtual-node controller镜像至最新版本。例如支持ECI Pod clusterIP访问的vk镜像版本需要高于v1.0.0.2-aliyun。

  • 修改安全组配置ECI_SECURITY_GROUP。

    用户可以修改此环境变量,改变ECI Pod的安全组。

  • 修改vswitch配置ECI_VSWITCH。

    用户可以修改此环境变量,改变ECI Pod所在的vswitch。我们建议用户配置多个vswitch支持多可用区,这样当单可用区库存不足时,Controller会选择另外一个可用区创建ECI Pod。

  • 修改kube-proxy配置ECI_KUBE_PROXY。

    此环境变量默认值为true,表示ECI Pod默认可以访问集群中的ClusterIP Service。如果ECI Pod无需访问clusterIP service时,例如Job计算场景,用户可以设置此环境变量为false关闭kube-proxy功能。另外在一些规模化场景,例如集群中需要启动大量ECI Pod时,ECI中的kube-proxy和kubernetes apiserver之间的并发连接数也会大量增加,用户同样可以选择关闭kube-proxy功能,减少对apiserver的压力提升可扩展性,改用privatezone方式让ECI Pod访问集群中的service。

  • 创建多个虚拟节点。
    我们推荐使用单个虚拟节点支撑3000个ECI Pod,当需要创建更多ECI Pod时,可以创建更多的虚拟节点,这样集群中能够支撑的ECI Pod数量也会相应成倍增长。方法是修改statefulset的副本数量,其数量代表集群中虚拟节点的数量,virtual-node-controller pod与虚拟节点一一对应,分别管理虚拟节点上的ECI Pod,controller之间互不影响。所示如下:
    # kubectl -n kube-system scale statefulset virtual-node-eci --replicas=4
    statefulset.apps/virtual-node-eci scaled

    # kubectl get no
    NAME                            STATUS     ROLES    AGE     VERSION
    cn-hangzhou.192.168.1.1         Ready      <none>   63d     v1.12.6-aliyun.1
    cn-hangzhou.192.168.1.2         Ready      <none>   63d     v1.12.6-aliyun.1
    virtual-node-eci-0              Ready      agent     6m     v1.11.2-aliyun-1.0.207
    virtual-node-eci-1              Ready      agent     1m     v1.11.2-aliyun-1.0.207
    virtual-node-eci-2              Ready      agent     1m     v1.11.2-aliyun-1.0.207
    virtual-node-eci-3              Ready      agent     1m     v1.11.2-aliyun-1.0.207

删除虚拟节点

说明 此操作不适用于Serverless Kubernetes集群。
通常情况下我们无需删除虚拟节点,虚拟节点不同于真实节点,不会占用集群计算资源。如果用户需要删除虚拟节点,我们建议手动先驱逐虚拟节点上的Pod,或者删除所有ECI Pod,然后删除Controller和节点。在ECI Pod存在时删除virtual-node controller可能会导致ECI实例的残留。
# kubectl drain virtual-node-eci-0 ...

# kubectl -n kube-system delete statefulset virtual-node-eci

# kubectl delete no virtual-node-eci-0 ...
