报表支持7大类22种组件,您可以根据业务需求进行选择。本文以折线图组件为例,为您介绍如何为组件新增数据源并进行编辑。

进入报表的编辑页面

  1. 进入数据开发页面。
    1. 登录DataWorks控制台
    2. 在左侧导航栏,单击工作空间列表
    3. 选择工作空间所在地域后,单击相应工作空间后的进入数据开发
  2. 单击左上方的图标图标,选择全部产品 > 数据开发 > 数据分析
  3. 在数据分析的首页,单击立即体验

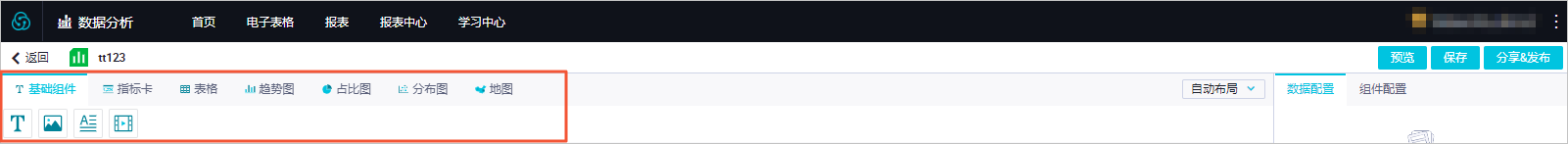

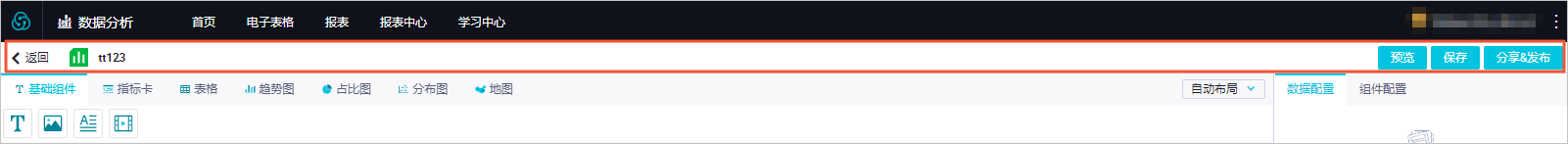

  4. 单击报表 > 全部报表下相应的文件名,进入报表的编辑页面。

新增数据源

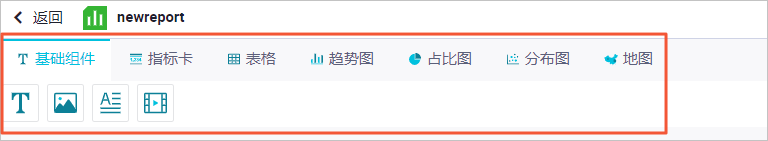

  1. 在报表的编辑页面,单击趋势图,并拖拽折线图至编辑面板。
    柱状图
  2. 在页面右侧的数据配置区域,单击新增数据源
  3. 创建数据透视表对话框中,选择需要分析的数据。
    您可以选择一个电子表格使用外部数据源
    • 选择一个电子表格
      您可以选择当前账号的一个电子表格,以其中一个Sheet的内容作为数据来源。电子表格
      说明 不支持选择透视Sheet作为数据源。
    • 使用外部数据源

      您可以选择MaxComputeMySQL数据服务OSSPostgreSQL类型的数据源。如果使用外部数据源,请提前准备后,根据业务需求选择相应的数据源或API。配置数据源的详情请参见配置数据源

    一个数据源可以被多个图表使用,图表之间对该数据源的配置和使用互不影响。但一个图表只能使用一个数据源,当选中一个图表时,如果某个数据源的字段被拖动至配置项中,则该图表和该数据源的关联关系成功建立。

配置数据

不同的图表,需要设置不同内容,详情请参见图表使用说明。例如折线图,需要指定字段作为X轴和Y轴。

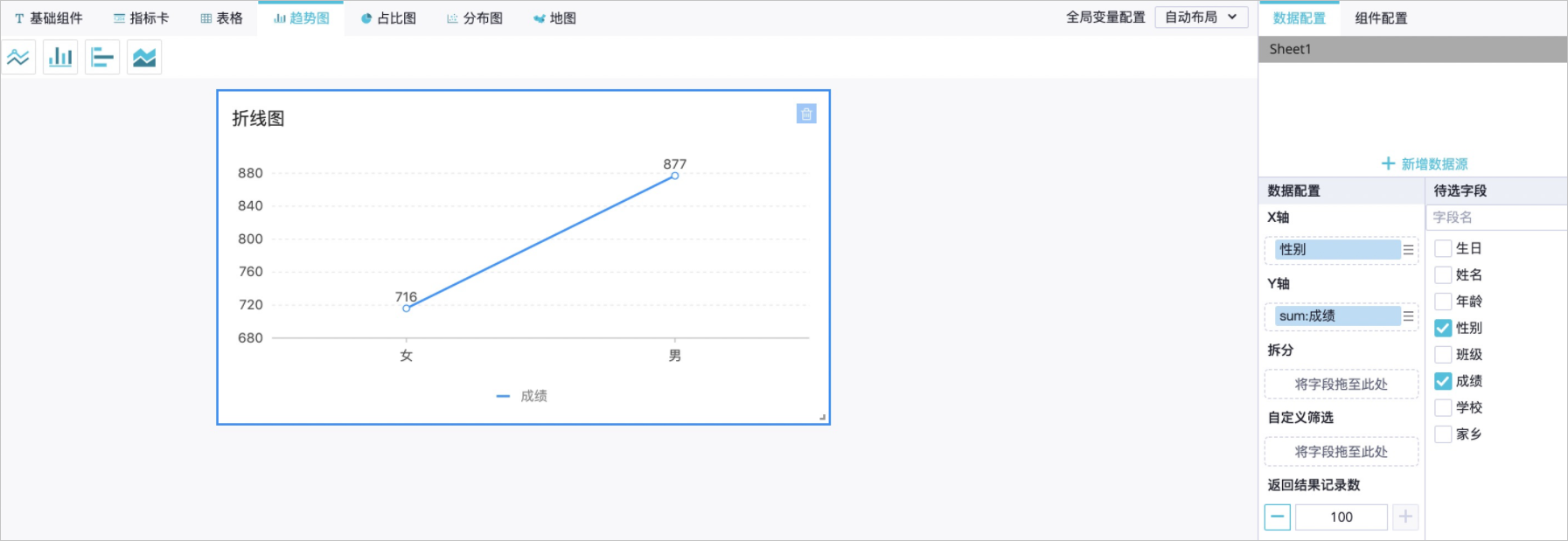

  1. 在页面右侧的待选字段区域,拖拽相应的字段至数据配置下的X轴Y轴处。
    折线

    您可以根据业务需求选择是否设置拆分字段。

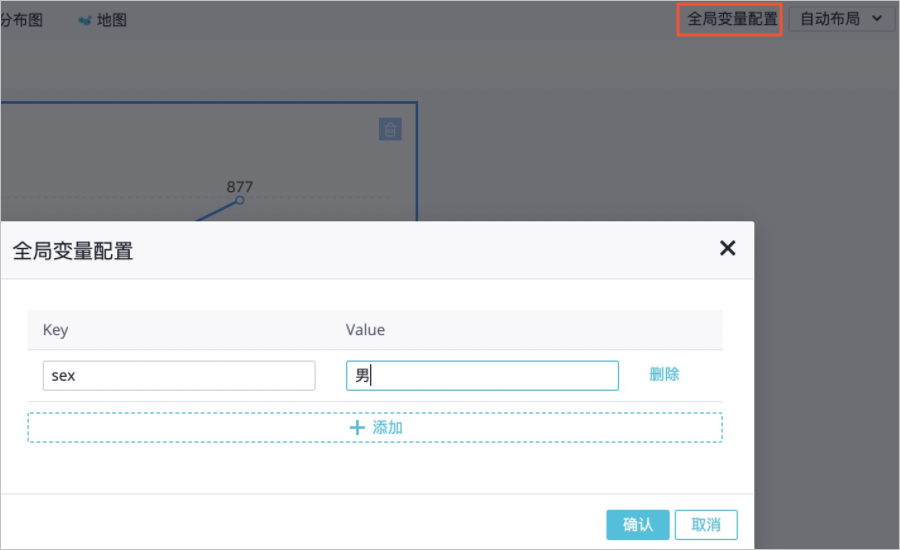

  2. 单击编辑面板中的全局变量配置,在全局变量配置对话框中配置KeyValue
    全局变量配置用于设置自定义筛选的条件。例如,配置KeysexValue为男,即设置一个变量sex=男,作为筛选的条件。筛选
  3. 单击确认
  4. 在页面右侧的数据配置区域,拖拽相应字段至自定义筛选
  5. 筛选对话框中,输入变量名称。
    自定义筛选
    说明 变量名称使用${}
  6. 单击确认,折线图中仅显示包含变量的字段。
    确认

配置组件

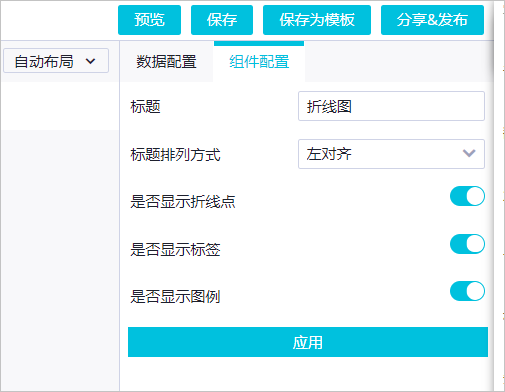

为了更加明确和整齐地显示图表的信息,您可以单击组件配置,在该区域配置标题标题排列方式是否显示折线点是否显示标签是否显示图例组件配置

不同组件需要配置的内容不同,您可以根据页面显示的内容进行配置。
