本文档为您介绍在工业大脑AI创作间中配置行业引擎的方法。通过行业算法引擎,您可以对预处理完成的数据进行快速建模,并将已经建立的算法模型发布为模板,供AI交付工程师使用。

前提条件

完成数字孪生的配置

操作步骤

  1. 单击右上角导航栏的行业引擎,进入行业引擎页面。

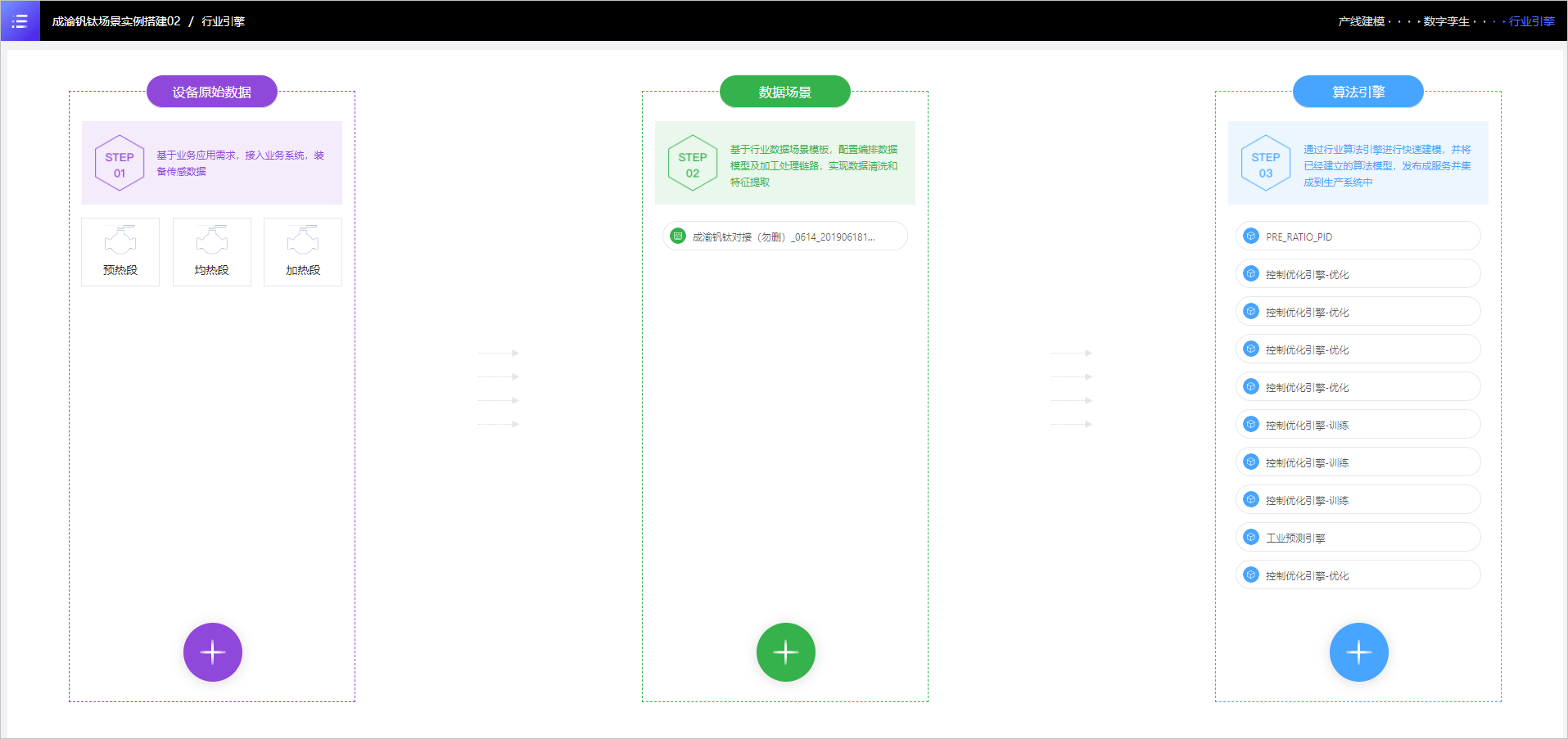

    行业引擎页面展示了AI创作间的数据链路,包括设备原始数据数据场景算法引擎设备原始数据来源于产线建模数据场景对应于您已经发布的数据精炼场景
    数据精炼场景页面
  2. 单击设备原始数据模块下方的+,在弹出的添加-设备原始数据页面勾选需要添加的设备,单击确定

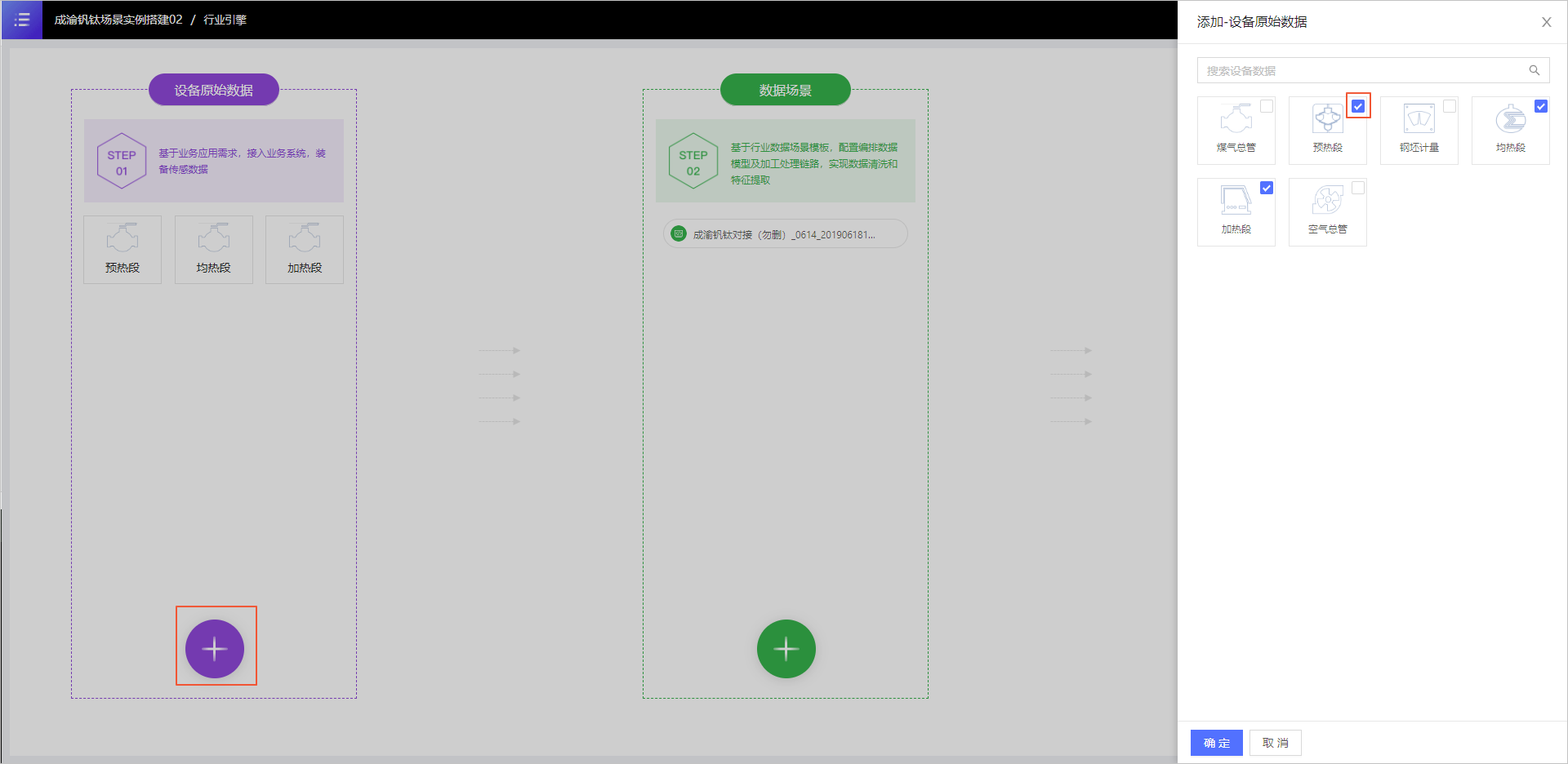

    添加设备原始数据页面
    说明 设备来源于产线建模画布上的设备。单击已选的设备组件,可进入该设备的数字孪生预览页面。
  3. 单击数据场景模块下方的+,在弹出的添加-数据场景页面单击选择一个场景,单击确定
    添加数据场景页面
    说明
    • 选择的数据场景中的系统,需要与设备原始数据中的设备所选的系统实例配置数字孪生)保持一致。
    • 单击已选的数据场景,可进入该数据场景的预览页面。
  4. 单击算法引擎模块下方的+,在弹出的添加-算法引擎页面单击选择一个或多个算法,单击确定
    说明 鼠标移动到已添加的算法上,单击编辑/删除图标,可修改算法名称/删除算法。
  5. 单击已添加的算法,进入算法配置页面,配置算法。

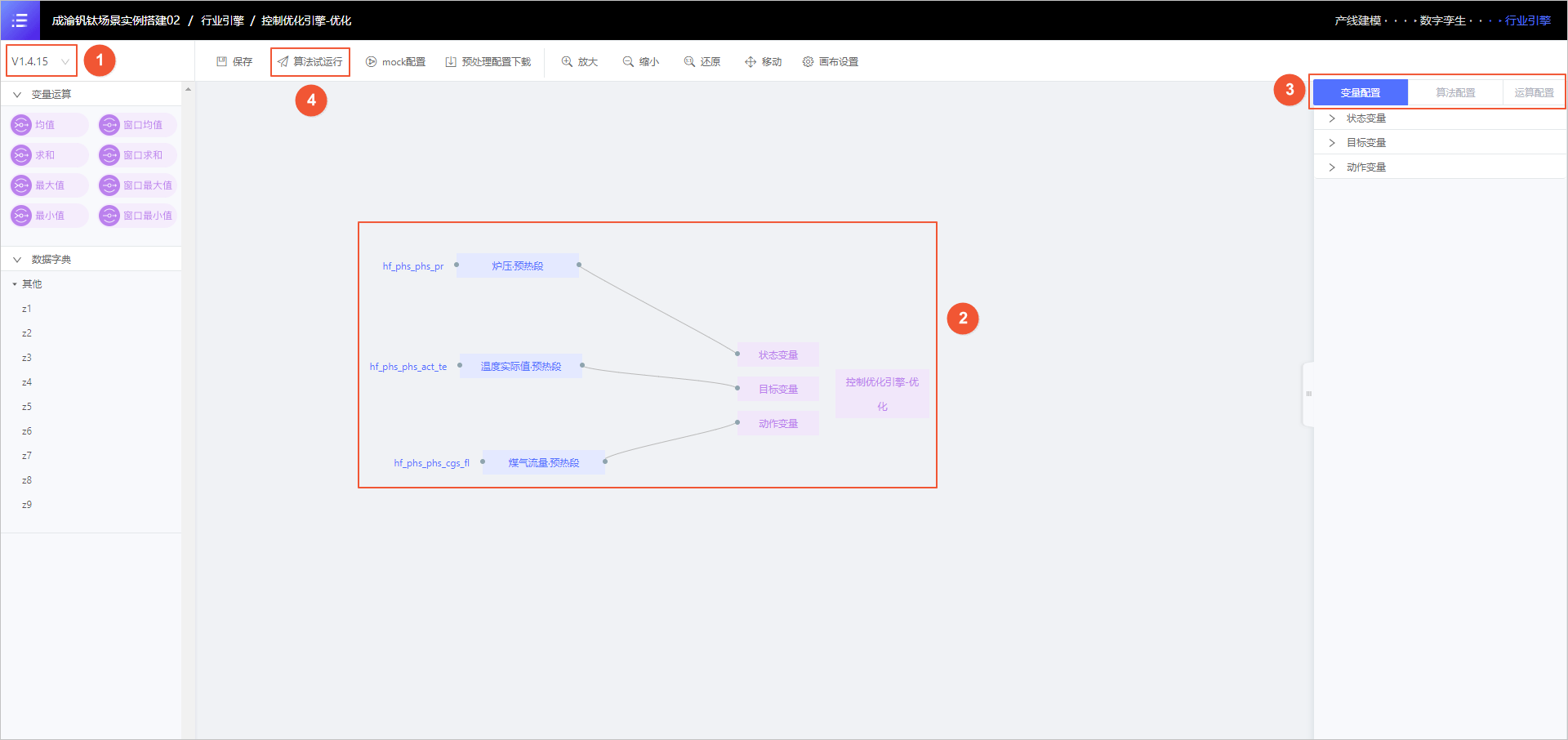

    算法配置页面
    1. 在页面左上角选择算法版本
    2. 变量运算数据字典中的组件拖入到画布区,并与对应的算法元素连线。
    3. 单击数据字典变量组件,在右侧配置面板中进行变量配置

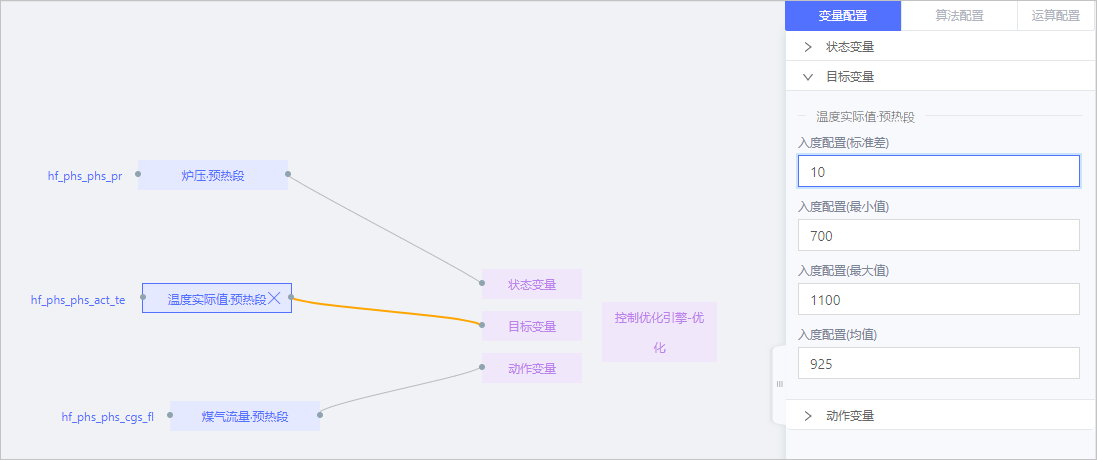

      变量配置页面
    4. 单击变量运算组件,在右侧配置面板中进行运算配置

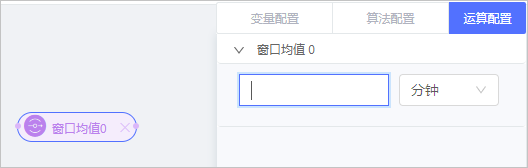

      运算配置页面
    5. 单击算法,在右侧配置面板中进行算法配置

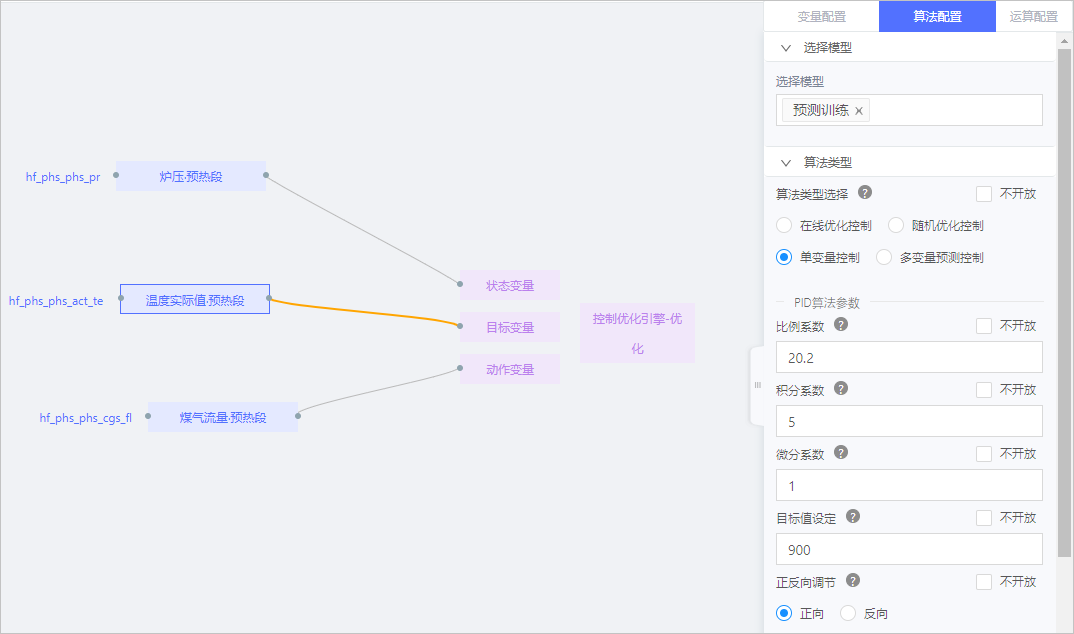

      算法配置页面
    6. 单击画布上方的算法试运行,运行算法。
      注意 运行算法前,请先到数据工厂 > 数据精炼 > 场景配置 > 特征加工页面启动特征加工。
      算法运行过程中可查看运行日志,运行成功后直接显示运行结果
      算法运行结果
