本文档为您介绍工业大脑AI创作间的数字孪生功能。基于产线建模搭建的物理模型,您可以通过数字孪生功能,将设备数据与相应的设备属性进行关联,作为算法组件的输入源或输出源。

前提条件

完成产线建模配置。

操作步骤

  1. 单击页面右上方导航栏的数字孪生,进入数字孪生页面。

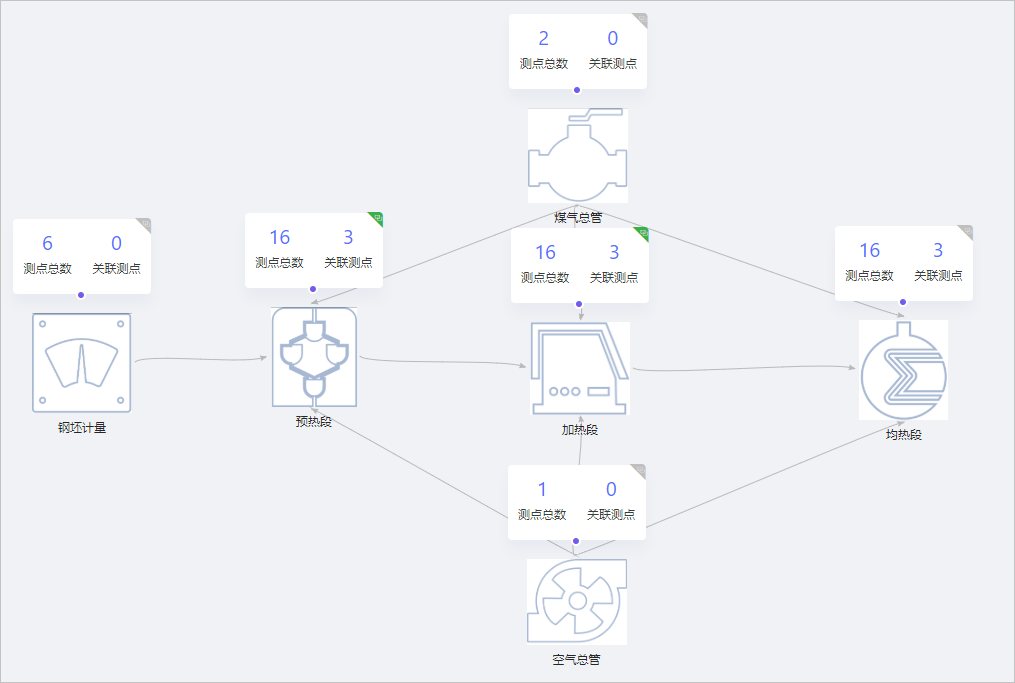

    数字孪生页面展示了产线建模的设备组件,以及每个组件的测点总数关联测点数。标签右上角为绿色,表示已关联设备实例,灰色表示未关联。
    数字孪生页面
  2. 将鼠标移动到标签上,单击编辑,进入数据字典编辑页面。
    编辑页面入口
    数据字典编辑页面左侧展示该设备下的所有测点,右侧展示设备视图。行业顾问可编辑已选视图及测点,AI交付工程师只可查看,不可编辑。
    数据字典编辑页面
    • 可在左侧下拉框选择数据实例
    • 可将左侧的测点拖入画布中,作为设备的接入测点。已经接入的测点左侧会出现蓝色圆点。
    • 可借助画布上方工具栏中的放大缩小移动对齐等工具,对设备视图进行调整。
    • 可单击数据实例下拉框上方的修改数据,引导至数据工厂的装备传感页面修改数据。
  3. 单击左侧测点,将其拖动到画布上。或者通过父集整体拖动到画布上。

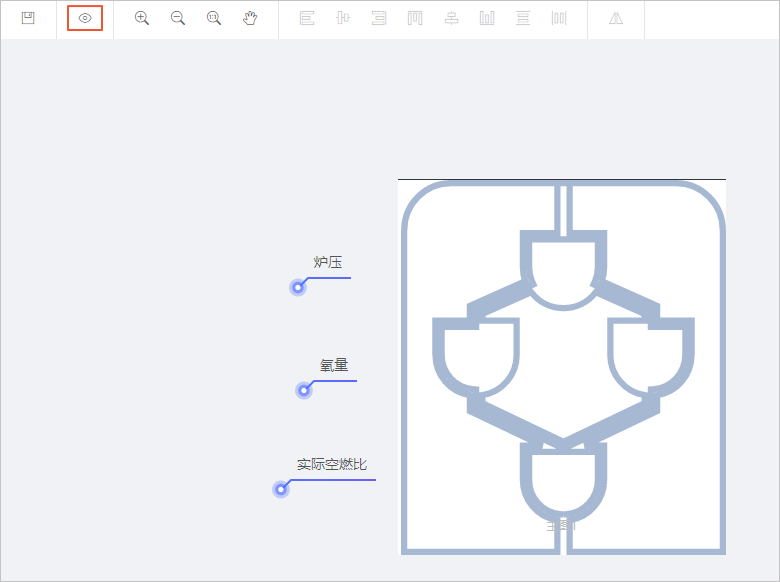

  4. 单击画布上方的预览图标,进入该设备的预览页面。
    设备预览页面

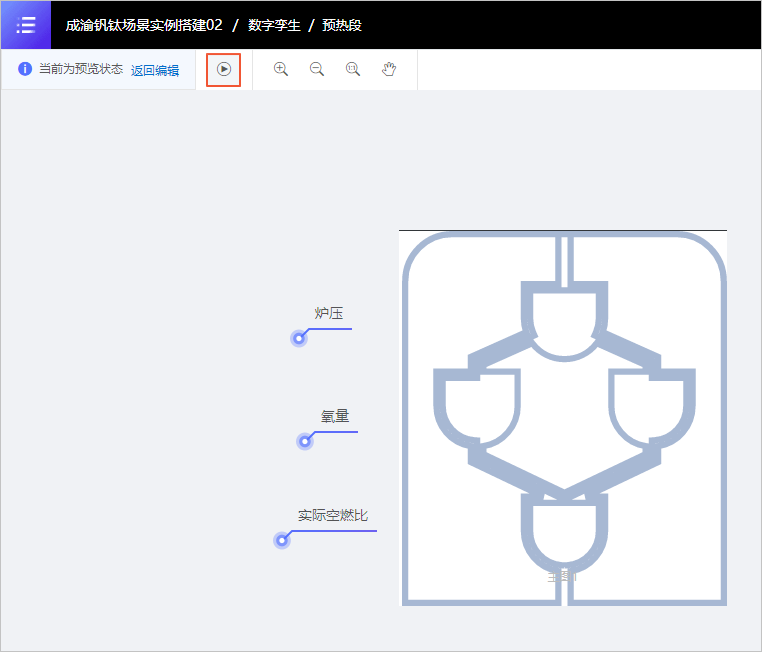

  5. 预览无误后,单击运行图标,查看数据的运行状态。
    设备运行

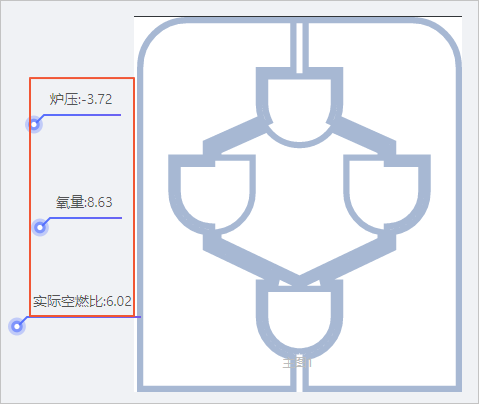

    运行正常时,显示测点的实际数值。运行异常时,系统会标记异常测点,提示异常数量,并引导至数据工厂修改数据。
    设备运行结果
