本文档为您介绍工业大脑AI创作间的变量组管理功能。过变量组管理功能,您可以将多个变量打包成一个变量组,进行统一连线和配置。

打包变量组

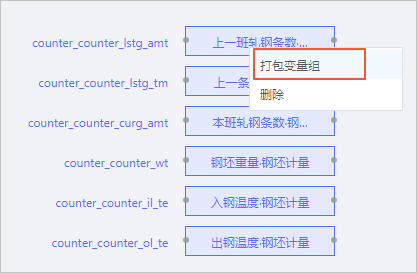

进入AI创作间的算法配置页面,在画布上选择多个变量,单击鼠标右键,选择打包变量组
打包变量组
变量组打包成功后,变量组模块显示变量组的名称和变量组中变量的个数,并且可以单击拖动变量组模块进行移动,如下图所示。
变量组打包成功

查看变量组

鼠标移至变量组模块上,单击查看图标,可在弹出的对话框中查看变量组所包含的所有变量。

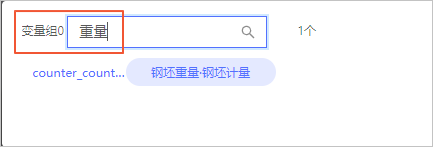

如果变量组中的变量太多,您可以在搜索框中输入变量名来搜索某个变量。系统支持模糊匹配。

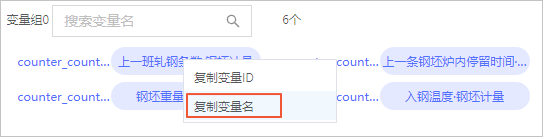

右键单击某个变量,选择复制变量名,可获取变量的名称。

编辑变量组

  1. 鼠标移至变量组模块上,单击编辑图标。
    编辑变量组
  2. 批量选择数据字典对话框中,可勾选/去勾选一个或多个变量,单击确认,将变量添加/移出变量组。
    批量选择数据字典
    单击变量组中的某个变量,将其拖拽至变量组以外的画布上,可将该变量移出变量组。或将画布中的某个变量拖拽至变量组中并释放,将其添加到变量组中。
    说明 您也可以在搜索框中输入变量名,搜索某个变量进行添加或移出。

变量组连线

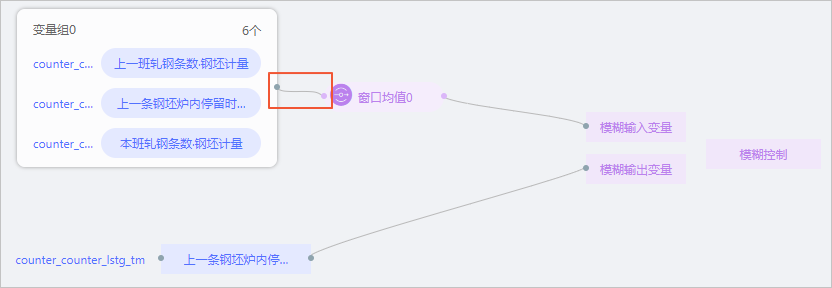

单击变量组右侧的小圆点,并拖拽至需要连接的窗口变量或算法元素的小圆点上,即可完成连线。
变量组连线

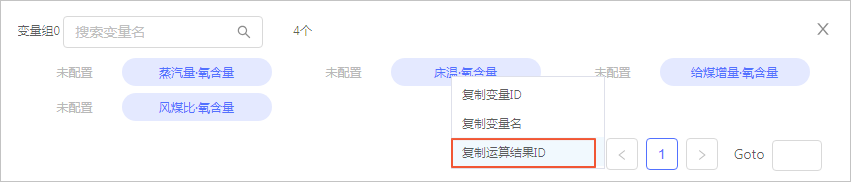

说明 变量组与窗口变量连线时,可展开变量组,右键单击某个变量,选择复制运算结果ID,获取窗口变量的运算结果。
复制运算结果ID

取消变量组

警告 取消变量组后所有节点将重新放置到画布上,并且连线会取消。

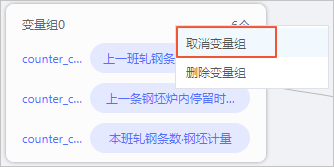

右键单击变量组,选择取消变量组,确认后即可取消变量组。
取消变量组

删除变量组

警告 删除变量组后会删除变量组及节点,可能会造成数据丢失,请谨慎操作。

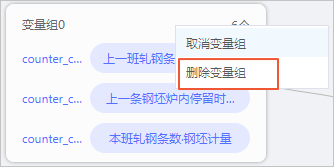

右键单击变量组,选择删除变量组,确认后即可删除变量组。
删除变量组
