本文为您介绍如何通过路由策略功能限制加入到云企业网中的VPC间的互通关系。

前提条件

您已经创建了云企业网实例,并将需要互通的VPC加载到云企业网实例中。详细信息,请参见创建云企业网实例加载网络实例

背景信息

默认情况下,云企业网采取VPC与VPC/VBR/CCN间互通的策略,但在特定场景下,您可能需要限制VPC与VPC/VBR/CCN间的互通关系。
控制部分VPC间互通

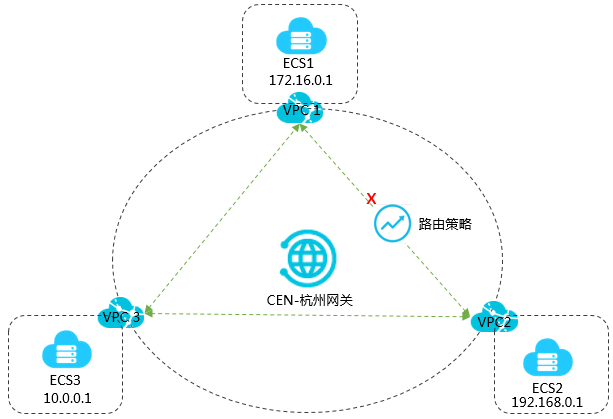

如上图,VPC1、VPC2和VPC3均加入到云企业网中。默认情况下,VPC1、VPC2和VPC3全互通,如果您不希望VPC1与VPC2间互通,您可以通过路由策略限制VPC1与VPC2之间的互通关系,VPC1与VPC3、VPC2与VPC3之间依然可以互通。

步骤1 设置拒绝VPC1访问VPC2的路由策略

完成以下操作,设置拒绝VPC1访问VPC2的路由策略。

  1. 登录云企业网管理控制台
  2. 在左侧导航栏,单击云企业网实例
  3. 云企业网实例页面,找到目标云企业网实例,单击操作列下的管理
  4. 云企业网页面,单击路由策略页签,然后单击添加路由策略
  5. 添加路由策略页面,根据以下信息配置路由策略,然后单击确定
    • 策略优先级:路由策略的优先级。优先级数字越小,优先级越高。 本示例输入20
    • 地域:选择路由策略应用的地域。本示例输入华东1(杭州)
    • 应用方向:选择路由策略应用的方向。 本示例选择出地域网关
    • 匹配条件:路由策略的匹配条件。本示例输入源实例ID列表为VPC2实例ID,目的实例ID列表为VPC1实例ID。
    • 策略行为:选择策略行为。本示例选择拒绝

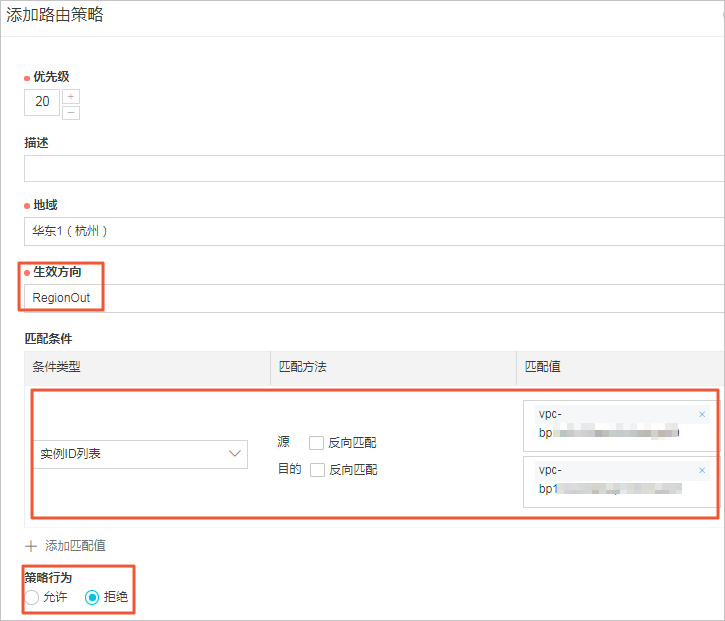

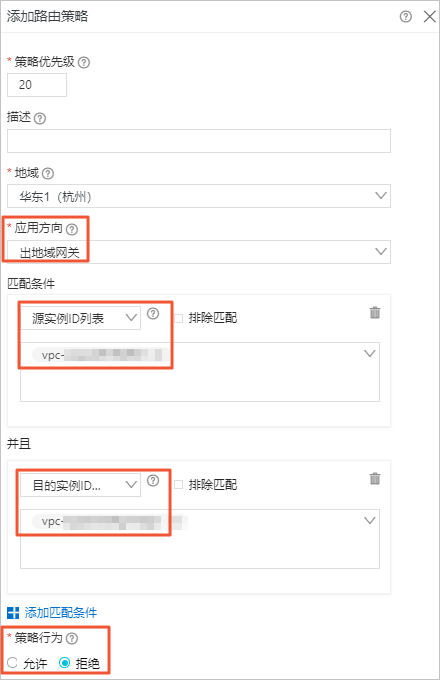

    设置拒绝VPC1访问VPC2的路由策略
    添加路由策略后,您可以在路由信息页签下查看拒绝VPC1访问VPC2的路由。

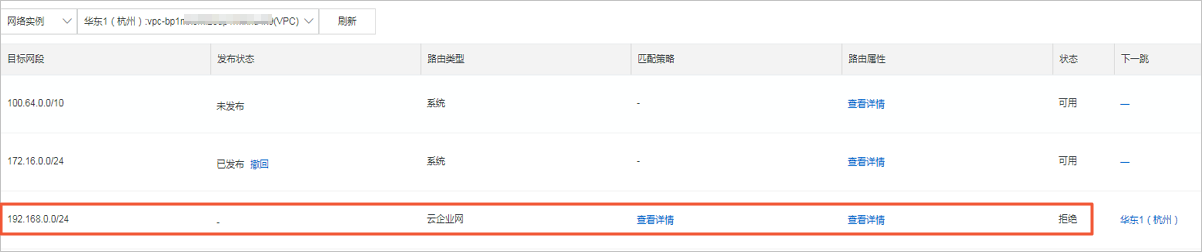

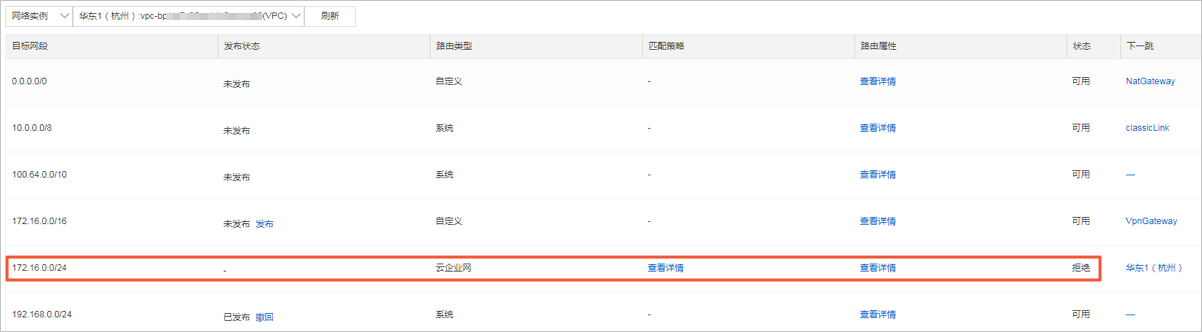

    查看路由信息

步骤2 设置拒绝VPC2访问VPC1的路由策略

完成以下操作,设置拒绝VPC2访问VPC1的路由策略。

  1. 在左侧导航栏,单击云企业网实例
  2. 云企业网实例页面,找到目标云企业网实例,单击操作列下的管理
  3. 云企业网页面,单击路由策略页签,然后单击添加路由策略
  4. 添加路由策略页面,根据以下信息配置路由策略,然后单击确定
    • 策略优先级:路由策略的优先级。优先级数字越小,优先级越高。 本示例输入50
    • 地域:选择路由策略应用的地域。本示例输入华东1(杭州)
    • 应用方向:选择路由策略应用的方向。 本示例选择出地域网关
    • 匹配条件:路由策略的匹配条件。本示例输入源实例ID列表为VPC1实例ID,目的实例ID列表为VPC2实例ID。
    • 策略行为:选择策略行为。本示例选择拒绝

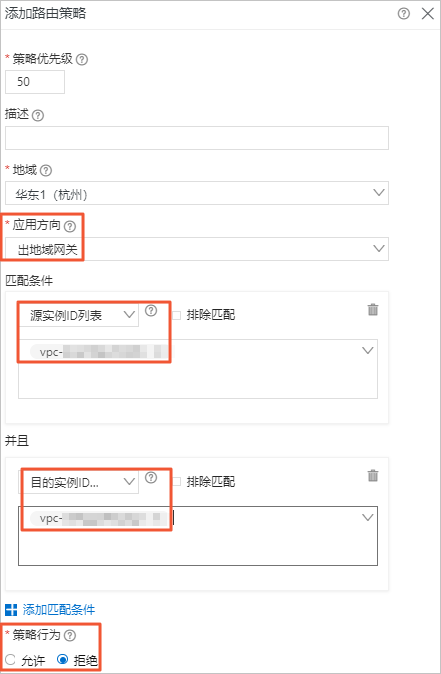

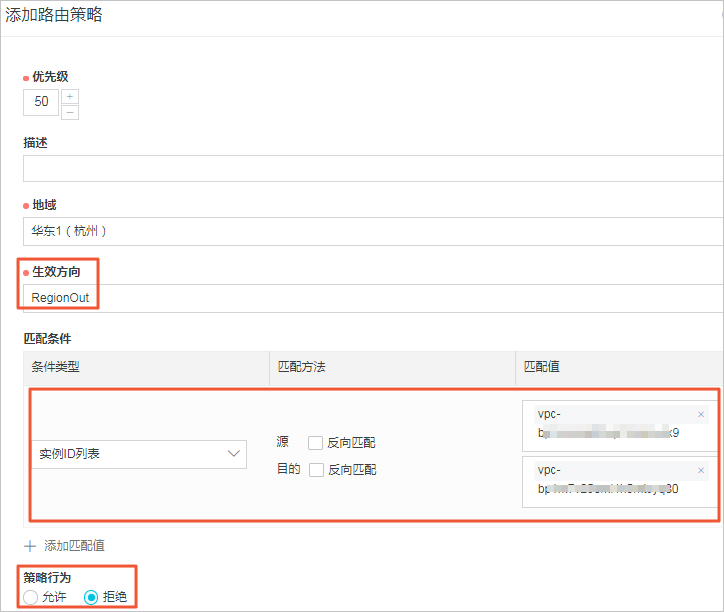

    设置拒绝VPC2访问VPC1的路由策略
    添加路由策略后,您可以在路由信息页签下查看拒绝VPC2访问VPC1的路由。
    查看路由信息

步骤3 测试网络连通性

完成以下操作,测试VPC1与VPC2的网络连通性。

  1. 登录VPC1下的ECS1实例。
  2. 通过ping命令pingVPC2下的ECS2实例的IP地址,验证通信是否正常。
    经验证,ECS1实例不能访问ECS2实例。

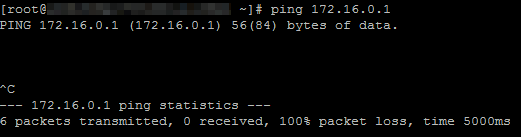

    ECS1 to ECS2
  3. 登录VPC2下的ECS2实例。
  4. 通过ping命令pingVPC1下的ECS1实例的IP地址,验证通信是否正常。
    经验证,ECS2实例不能访问ECS1实例。

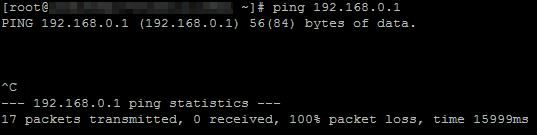

    ECS2 to ECS1

完成以下操作,测试VPC1与VPC3的网络连通性。

  1. 登录VPC1下的ECS1实例。
  2. 通过ping命令pingVPC3下的ECS3实例的IP地址,验证通信是否正常。

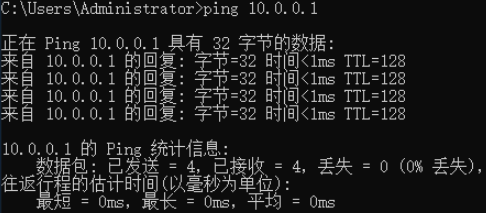

    经验证,ECS1实例可以正常访问ECS3实例。

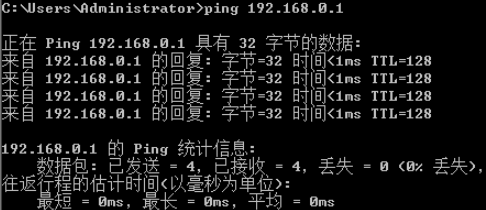

    ECS2 to ECS3
  3. 登录VPC3下的ECS3实例。
  4. 通过ping命令pingVPC1下的ECS1实例的IP地址,验证通信是否正常。
    经验证,ECS3实例可以正常访问ECS1实例。

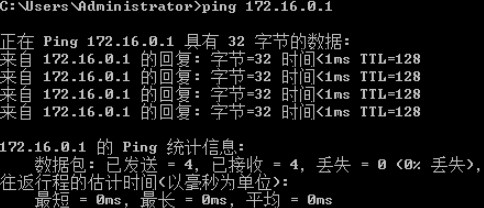

    ECS3实例可以正常访问ECS1实例

完成以下操作,测试VPC2与VPC3的网络连通性。

  1. 登录VPC2下的ECS2实例。
  2. 通过ping命令pingVPC3下的ECS3实例的IP地址,验证通信是否正常。
    经验证,ECS2实例可以正常访问ECS3实例。
    ECS2 to ECS3
  3. 登录VPC3下的ECS3实例。
  4. 通过ping命令pingVPC2下的ECS2实例的IP地址,验证通信是否正常。
    经验证,ECS3实例可以正常访问ECS2实例。
    ECS3实例可以正常访问ECS2实例
