本文为您介绍如何通过路由策略实现同地域VBR静态主备路由。

前提条件

配置路由策略前,请确保满足以下条件:

背景信息

路由策略按照匹配规则允许或拒绝通过被匹配的路由,您可以通过设置路由策略规则修改允许通过的路由的属性。

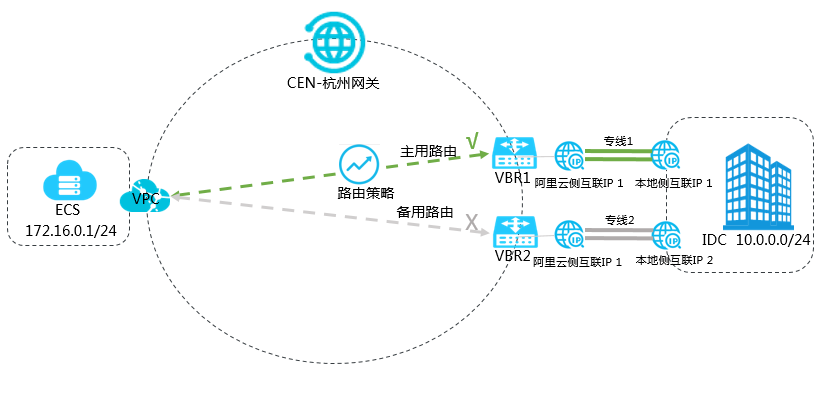

同地域VBR通过路由策略实现主备路由

如上图,某公司在杭州拥有数据中心,该公司分别向两个运营商各申请一条专线,专线1的端口规格为10G,专线2的端口规格为1G。VPC、VBR1、VBR2均加入云企业网,前期该公司通过负载的方式将本地数据中心连接至阿里云,但由于专线2的端口规格较小,需将专线2备用,当专线1出现线路故障时,流量切换至专线2。

您可以通过路由策略功能设置专线1路由的优先级高于专线2路由的优先级,实现VBR1所在的线路为主用线路,VBR2所在的线路为备用线路。

步骤1 设置VBR1所在的线路为主用线路

完成以下操作,设置VBR1所在的线路为主用线路。

  1. 登录云企业网管理控制台
  2. 在左侧导航栏,单击云企业网实例
  3. 云企业网实例页面,找到目标云企业网实例,单击操作列下的管理
  4. 云企业网页面,单击路由策略页签,然后单击添加路由策略

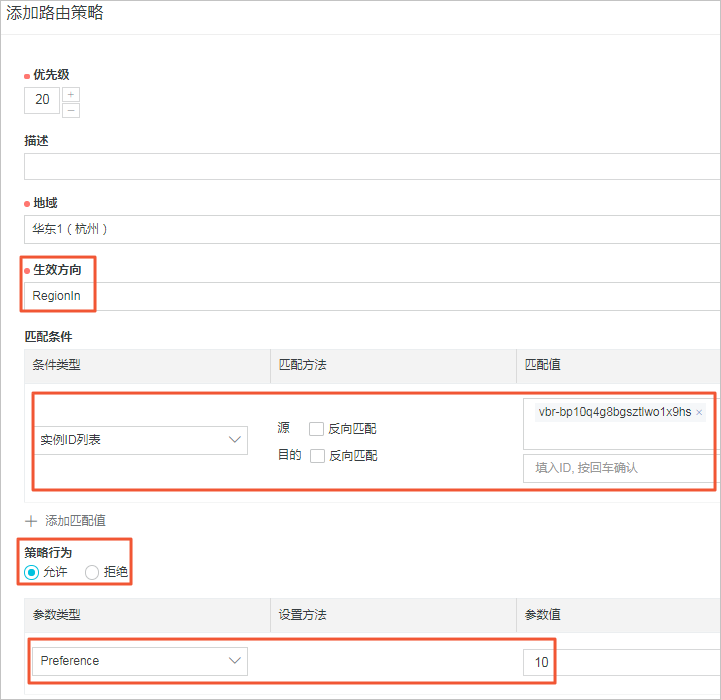

  5. 添加路由策略页面,根据以下信息配置路由策略,然后单击确定
    • 策略优先级:路由策略的优先级。优先级数字越小,优先级越高。 本示例输入20
    • 地域:选择路由策略应用的地域。本示例输入华东1(杭州)
    • 应用方向:选择路由策略应用的方向。 本示例选择入地域网关
    • 匹配条件:路由策略的匹配条件。本示例设置源实例ID列表为VBR1实例ID。
    • 策略行为:选择策略行为。本示例选择允许
    • 执行动作:设置允许通过的路由的优先级。本示例设置路由优先级为10。
      说明 默认情况下,允许通过的路由的优先级为50。您可以设置路由的优先级,取值范围为1~100,取值越小,优先级越高。

    设置VBR1所在的线路为主用线路

步骤2 设置VBR2所在线路为备用线路

完成以下操作,设置VBR2所在线路为备用线路。

  1. 在左侧导航栏,单击云企业网实例
  2. 云企业网实例页面,找到目标云企业网实例,单击操作列下的管理
  3. 云企业网页面,单击路由策略页签,然后单击添加路由策略

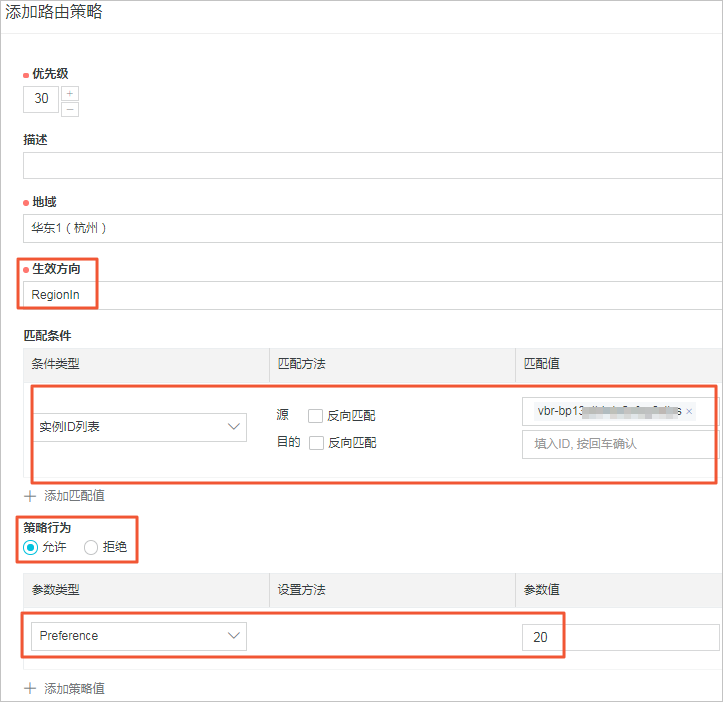

  4. 添加路由策略页面,根据以下信息配置路由策略,然后单击确定
    • 策略优先级:路由策略的优先级。优先级数字越小,优先级越高。 本示例输入30
    • 地域:选择路由策略应用的地域。本示例输入华东1(杭州)
    • 应用方向:选择路由策略应用的方向。 本示例选择入地域网关
    • 匹配条件:路由策略的匹配条件。本示例设置源实例ID列表为VBR2实例ID。
    • 策略行为:选择策略行为。本示例选择允许
    • 执行动作:设置允许通过的路由的优先级。本示例设置路由优先级为20。
      说明 默认情况下,允许通过的路由的优先级为50。您可以设置路由的优先级,取值范围为1~100,取值越小,优先级越高。

    设置VBR2所在线路为备用线路

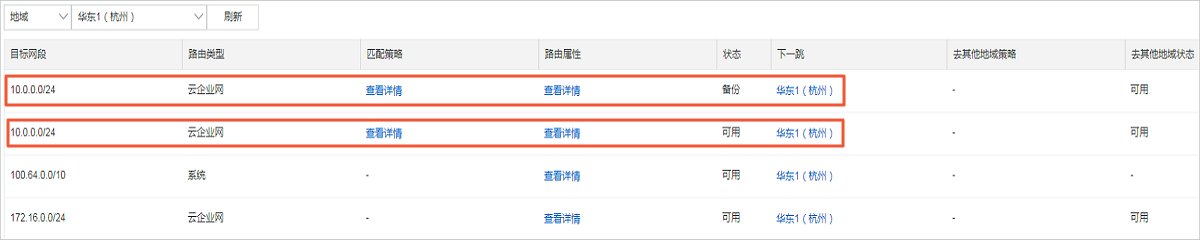

    添加路由策略后,您可以在路由信息页签下查看去往10.0.0.0/24的两条路由,其中一条为备用路由。
    查看主备路由
