为让智能插座的设备开发者更方便地将App和设备结合,平台为智能插座提供了一整套免开发的App标准界面。开发者仅需关注设备端的开发,完全无需任何云端、App开发,即可实现demo演示。

方案简介

搭配平台提供的公版App,基本功能如下。

  • 提供了多套国标、美规、日规、国际、欧规
  • 开启关闭
  • 定时(云端/本地/随机定时/循环定时)
  • 倒计时(本地)

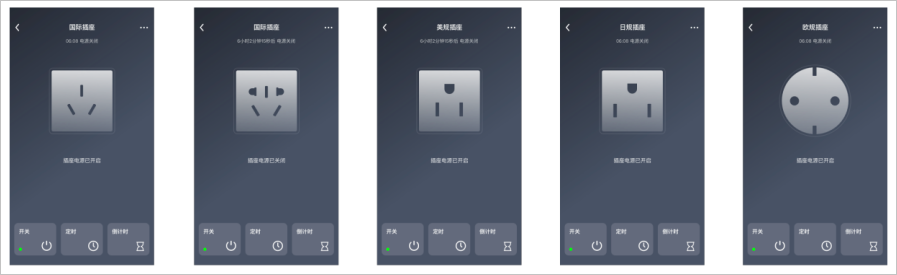

插座(暂仅支持单孔插座)的界面如下。


插座界面

功能定义

在控制台创建产品,品类选择插座,并选择以下标准功能。

若使用多孔排插面板,根据自身产品的属性添加对应的PowerSwitch个数,数量不设上限。

例如:某厂商要生产一个6孔的排插,除了功能定义中必选的电源开关之外,还需要添加剩余5个电源开关属性,电源开关_1~电源开关_5,可标识为PowerSwitch_1~PowerSwitch_5。可以根据产品的孔数自行增加需要的孔位,数量不设上限。

功能名称 标识符 数据类型 是否必选 数据定义
电源开关必选 PowerSwitch 布尔型
  • 0:关闭
  • 1:开启
电源开关_1(多孔排插使用) PowerSwitch_1 布尔型
  • 0:关闭
  • 1:开启
本地定时 LocalTimer 数组型 元素类型:JSON数组
倒计时列表 CountDownList 复合型 JSON对象
实时功率 RealTimePower 浮点型 若需要在App页面上展现计量统计,需要在功能定义中添加该属性
单位耗电量 UnitPowerConsumption 浮点型 若需要在App页面上展现计量统计,需要在功能定义中添加该属性
循环定时 PeriodTimer JSON 可选对应PowerSwitch
循环定时1 PeriodTimer_1 JSON 可选对应PowerSwitch_1

最多可添加9个,即添加至PowerSwitch_9

随机定时 RandomTimer JSON 可选对应PowerSwitch
随机定时1 RandomTimer_1 JSON 可选对应PowerSwitch_1

最多可添加9个,即添加至PowerSwitch_9

当前电压 CurrentVoltage 浮点型 若需要在App页面上展现电压,需要在功能定义中添加该属性
当前电流 Current 浮点型 若需要在App页面上展现电流,需要在功能定义中添加该属性

界面逻辑

  • 开关

    单击页面中间的图片,或开关按钮,均可开启关闭。

  • 定时

    可选择云端定时本地定时。如果功能定义中添加了本地定时的标准属性,页面上将默认实现本地定时功能;如果功能定义中没有添加,则默认为云端定时

    • 云端定时:用户设置定时后,由云端保存该定时任务,并在时间到达时,由云端给设备下发指令,实现定时任务。优点是设备端无需关注复杂的定时逻辑,仅需实现基本设备功能。缺点是在弱网或断网时,无法执行该定时任务。
    • 本地定时:用户设置定时后,由设备端保存该定时任务,并在时间到达时,设备自己执行该指令。优点是可以在弱网或断网情况下,设备也能执行定时任务;缺点是设备端需自行实现定时逻辑。详细介绍参见本地定时功能开发实践
  • 倒计时

    倒计时为本地倒计时,即倒计时任务由设备端保存,而不是云端。参见本地倒计时功能开发实践

  • 用电统计、功率统计

    在功能定义中添加实时功率单位耗电量后,该插座、排插即可在App设备面板上展示当日用电量、当月用电量以及设备当前实时功率,用电量数据由设备上报。

  • 当前电压、当前电流

    在功能定义中添加当前电压当前电流后,插座标准面板即展示实时的电压和电流情况,数据由设备端进行上报。

  • 循环定时

    在功能定义中添加循环定时后,在点击定时按钮以后,插座,排插面板中会出现循环定时的入口,用户设定循环定时后,设备会在设定的时间段内循环执行开启和关闭。

    数据结构如下。

    PeriodTimer:{
       StartTime:'13:01', //开始时间 保证5个字节。
       EndTime:'20:02', //结束时间 保证5个字节
       TimeZoneOffset:28400, //utc 时间与本地时间的差值 单位秒
       RunTime:30    //int  单位分
       SleepTime:20  //int 单位分
       Repeat:'' //代表不重复
       Enable:0 //是否开启
      // '1,2,4,5'  代表周一 周二 周四 周五执行
    }
  • 随机定时

    在功能定义中添加随机定时后,在单击定时按钮以后,插座,排插面板中会出现随机定时的入口,用户设置定时后,定时执行的时间不是立即执行,而是在设定的时间点前后30分钟内随机执行。

    数据结构如下。

    RandomTimer: {
      StartTime:'13:01', //开始时间 保证5个字节。
      EndTime:'20:02', //结束时间 保证5个字节
      TimeZoneOffset:28400, //utc 时间与本地时间的差值 单位秒
      Repeat:'' //代表不重复
      Enable:0 //是否开启
      // '1,2,4,5'  代表周一 周二 周四 周五执行
    }

标准面板App截图

  • 单孔插座undefined
    单孔插座
    undefined
  • 多孔排插
    多孔排插
  • 功率、电量统计图表
    统计图表
  • 随机定时和循环定时
    定时
