    任务拓扑子流程

    更新时间：2019-12-26 17:33:57

    ★ 我的收藏
    本页目录

    任务拓扑支持添加另一个任务拓扑作为节点，形成拓扑嵌套。

    如下图，展开嵌套的拓扑子流程节点可查看完整的子流程拓扑图：
    拓扑子流程

    添加拓扑子流程

    操作步骤如下：

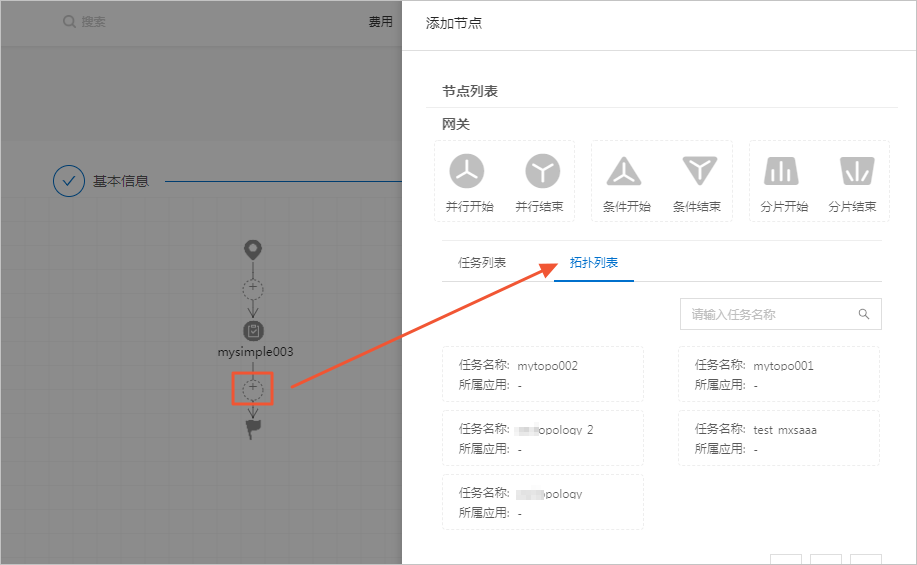

    1. 进入任务拓扑编辑界面。
    2. 在要添加子流程的节点处，点击加号图标，出现节点列表。
    3. 在节点列表中选择 拓扑列表 页签。
    4. 点击要添加作为子拓扑的任务名称，完成子流程的创建。

    添加子流程

    子流程人工干预

    在拓扑子流程中，节点状态和人工干预操作的基本逻辑与普通节点相同。在子流程中的人工干预还会影响到父拓扑任务的执行。

    子流程人工操作
    说明
    适用任务状态
    暂停
    子流程暂停操作结果：
    • 子流程中的对应节点暂停执行
    • 子流程拓扑任务暂停执行
    • 父拓扑图中对应的子流程节点暂停执行
    注意：
    • 简单任务执行到最后一个 handler 时不允许暂停，因此只有一个 handler 的简单任务不允许暂停操作。
    • 集群任务如果执行到最后一个 handler 时不允许暂停。
    • 子流程中必须还有未执行完成的节点。
    执行中
    恢复
    暂停中的子流程节点继续执行暂停前的任务。
    暂停

    有关拓扑人工干预操作的更多详情，参考 任务节点人工干预。
