阿里云容器服务ACK的容器存储功能基于Kubernetes存储系统,深度融合阿里云存储服务并完全兼容Kubernetes原生的存储服务,例如EmptyDir、HostPath、Secret、ConfigMap等存储。ACK基于社区容器存储接口(CSI)通过部署CSI插件实现了阿里云存储服务接入能力。本文介绍ACK存储CSI的概览、ACK存储CSI支持的功能、CSI使用授权、CSI使用限制等。

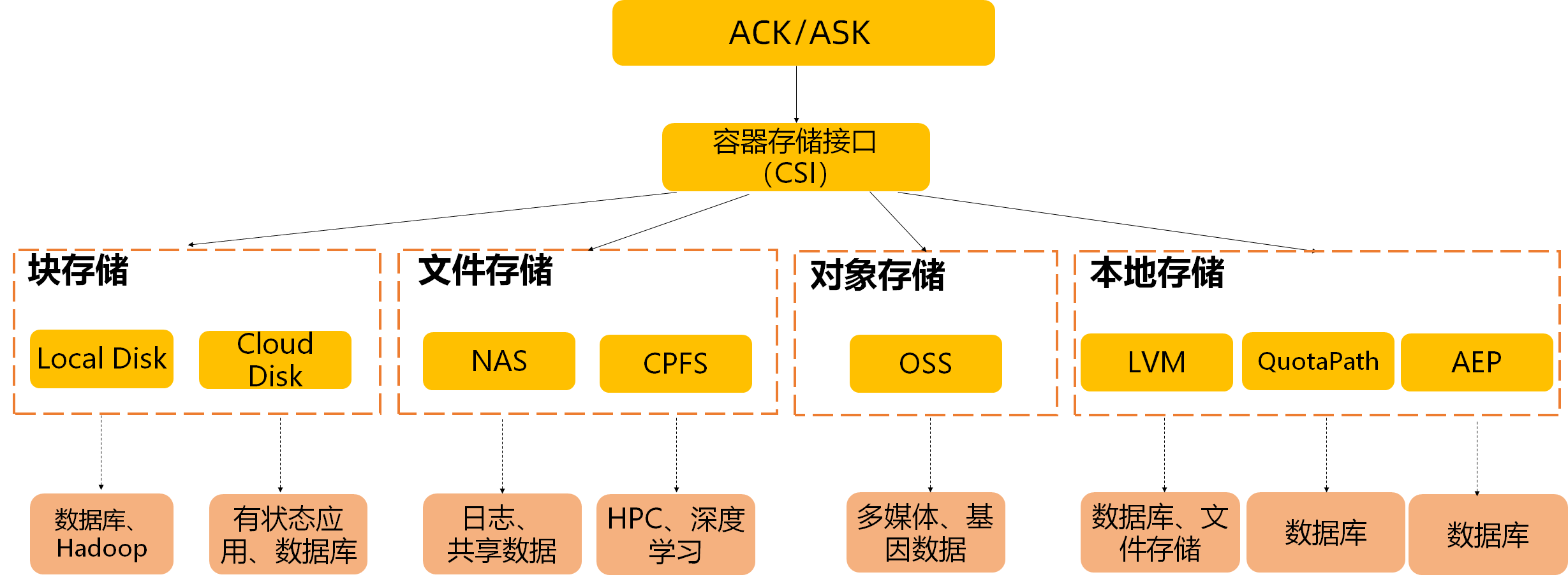

ACK容器存储概览

en
容器服务ACK支持Pod自动绑定阿里云云盘、NAS、 OSS、CPFS、本地卷等存储服务,每种存储卷的主要特点及应用场景如下表。
阿里云存储 静态数据卷 动态数据卷 默认部署 主要特点 应用场景
阿里云云盘 支持 支持 非共享存储,每个云盘只能在单个节点挂载。
  • 高IO、低延时场景。

    云盘块存储设备适用于对IO、延迟要求较高的应用场景,例如:数据库、中间件等服务。

  • 非共享场景

    云盘卷是独享模式,同时只能给一个Pod使用,在非共享数据业务场景可以考虑使用云盘卷。

更多信息,请参见云盘存储卷使用说明

阿里云NAS 支持 支持 共享存储,可提供高性能、高吞吐存储服务。
  • 共享数据场景

    NAS支持多个Pod同时访问一份数据,如果您有共享数据需求,推荐使用NAS。

  • 大数据分析场景

    NAS提供了较高的数据吞吐能力,能满足大批量作业对共享存储访问的需求。

  • Web应用场景

    为Web应用、内容管理系统提供存储支撑。

  • 保存日志场景

    如果您希望将日志保存到存储卷,推荐使用NAS数据卷。

更多信息,请参见NAS卷使用说明

阿里云OSS 支持 不支持 共享存储,用户态文件系统。
  • 媒体、图片等媒体文件只读场景

    您可以通过OSS数据卷读取上述文件类型。

  • 网页、应用配置文件只读场景

    OSSFS网络性能欠佳,可以支撑一些小文件的读场景。

说明 OSS数据卷通过OSSFS挂载,是一种通过FUSE方式模拟实现的用户态文件系统。对于写场景稳定性欠佳,因此在写场景中推荐使用其他存储卷类型。

更多信息,请参见OSS卷使用说明

阿里云CPFS 支持 支持 高性能、高带宽、共享存储。
  • 基因计算、大数据分析场景

    CPFS提供的高吞吐能力,满足大规模集群对存储超高性能的需求。

  • 数据缓存访问场景

    您可以将低速存储数据先下载到CPFS卷,然后供应用高速访问。

更多信息,请参见CPFS静态卷CPFS动态卷

本地卷 支持 支持 低延迟、高IO,非高可用。
  • 本地临时文件存储

    如果您期望将非高可用数据保存在本地,可以通过LVM卷进行存储管理。

  • IO要求高、自带高可用场景

    有些业务对IO要求很高,且应用自带高可用方案,例如:MySQL;可以使用LVM卷。

  • 大数据分析场景

    Spark等类型的大数据分析场景,可以用LVM卷替代共享本地盘的方案。

更多信息,请参见本地存储卷概述

说明 ACK部署的CSI插件支持静态存储卷挂载和动态存储卷挂载2种方式,在静态存储卷挂载的方式中,通常需要手动编辑和创建一个PV和PVC进行挂载。当需要PV和PVC数量很大的时候,您可以创建动态存储卷进行挂载。PV和PVC的概念如下:
PersistentVolume(PV)
集群内的存储资源。PV独立于Pod的生命周期,可根据不同的StorageClass类型创建不同类型的PV。
PersistentVolumeClaim(PVC)
集群内的存储请求。例如,PV是Pod使用的节点资源,PVC则声明使用PV资源。当PV资源不足时,PVC可动态创建PV。

ACK容器存储功能

ACK不同集群形态与各存储服务能力的对应关系如下表。

存储分类 存储能力 ACK集群(Linux) ASK集群 注册集群(混合云/多云) ACK@Edge ACK(Windows) ACK专有云 ACK安全容器(Sandbox)
块存储 云盘挂载和卸载 ✔️ ✔️ ✔️ ✔️ ✔️
在线变配(Resize) ✔️ ✔️
快照(Snapshot) ✔️ ✔️ ✔️ ✔️
容器IO监控 ✔️ ✔️
文件系统 支持XFS、 Ext4、dBFS 支持XFS、 Ext4 支持NTFS 支持XFS、 Ext4 支持XFS、 Ext4
块、裸设备 ✔️ ✔️
快照恢复 ✔️ ✔️ ✔️ ✔️
云盘队列设置 ✔️ ✔️
数据加密CMK和BYOK ✔️ ✔️ ✔️ ✔️ ✔️
多可用区感知 ✔️ ✔️ ✔️ ✔️
用户自定义标签 ✔️ ✔️ ✔️ ✔️ ✔️
跨主机迁移 ✔️ ✔️ ✔️ ✔️ ✔️
文件存储 NFS创建,挂载,卸载 ✔️ ✔️ ✔️ ✔️ ✔️ ✔️ ✔️
Samba挂载卸载 ✔️ ✔️
CPFS ✔️ ✔️
NAS回收站
动态数据卷-子目录 ✔️ ✔️ ✔️ ✔️ ✔️ ✔️
数据加密CMK(极速NAS) ✔️ ✔️ ✔️
对象存储 OSS挂载和卸载 ✔️ ✔️ ✔️ ✔️ ✔️ ✔️
数据加密BYOK ✔️ ✔️ ✔️ ✔️ ✔️ ✔️
本地存储 块存储LVM ✔️ ✔️ ✔️ ✔️
VolumeGroup自动化 ✔️ ✔️ ✔️ ✔️
节点容量调度 ✔️ ✔️ ✔️ ✔️
PMEM Direct Mem ✔️
PMEM LVM卷 ✔️

CSI部署架构

CSI插件包括CSI-Plugin和CSI-Provisioner两部分。ACK托管版集群和ACK专有版集群中CSI的部署架构图如下表。
说明 ACK托管版和专有版集群默认部署CSI插件。针对ASK集群和边缘集群,您需自行部署CSI插件。
ACK托管版集群 ACK专有版集群
csi managed

ACK托管版集群中CSI插件CSI-Provisioner和CSI-Plugin都运行在Worker节点中。

flexvolume

ACK专有版集群中CSI-Provisioner部署在Master节点上。CSI-Plugin以DaemonSet负载方式自动部署在Master、Worker中。

CSI使用授权

CSI插件在数据卷的挂载、卸载、创建、删除等操作上都需要您授予访问其他产品资源的权限。CSI插件支持直接使用AK授权,也支持使用RAM角色授权的方式(默认)进行授权。两种授权方式的具体内容如下表。

使用账户AK信息授权 使用RAM角色授权
  • 您可以直接在CSI部署模板中写入AK信息。
  • 您也可以通过Secret方式将AK信息传入环境变量。

ACK集群存储插件CSI使用AliyunCSManagedCsiRole角色来访问您在其他云产品中的资源。更多信息,请参见AliyunCSManagedCsiRole。关于如何为RAM角色授权,请参见为RAM角色授权

  • 托管集群

    CSI使用的RAM角色权限的令牌被保存在名为addon.csi.token的Secret中,CSI插件挂载该Secret即可以实现RAM角色授权,并访问OpenAPI。

  • 专有集群

    CSI使用其Pod所在的ECS节点的RAM角色。

CSI插件使用限制

您在使用ACK存储CSI插件时需要注意CSI插件本身的使用限制,也需要注意使用CSI插件时涉及的阿里云存储产品的使用限制。

  • 阿里云存储产品使用限制
    阿里云存储产品 使用限制
    云盘数据卷
    • 每个节点最多挂载15个云盘数据卷。
    • 每个云盘数据卷只能给一个Pod使用,不能共享。
    • 不是每种云盘类型都能挂载所有ECS实例。更多信息,请参见实例规格族
    • 包年包月的云盘不能进行挂载、卸载操作,不能用于容器数据卷场景。
    • 云盘只能挂载到相同可用区的ECS实例,不可以跨可用区挂载。
    • 建议使用StatefulSet方式使用云盘卷,不建议使用Deployment。
      说明 Deployment是无状态服务,当Pod在重启时,无法保证新Pod启动时间和老Pod结束时间之间的时间叠加,且Deployment多副本模式不能为每个Pod配置独立的存储卷。
    • 每个卷的最小容量是20 GiB。
    NAS数据卷
    • NAS卷只能挂载到相同VPC的ECS实例,不同VPC网络不能挂载。
    • 每个用户的NAS卷有数量限制,如果您要申请较多数量NAS盘,请提交工单至文件存储团队。
    OSS数据卷 不推荐您使用OSS数据卷进行数据写操作,写数据场景请选择其他存储。
    说明 OSS数据卷通过OSSFS挂载,是一种通过FUSE方式模拟实现的用户态文件系统。对于写场景稳定性欠佳,因此在写场景中推荐使用其他存储卷类型。
    CPFS数据卷
    • CPFS驱动对操作系统内核有较强的版本匹配需求,部署完CPFS环境后,请不要升级内核。
    • 当前只支持为没有CPFS驱动的节点安装CPFS驱动,而不支持升级CPFS驱动。
    说明

    CSI-CPFS插件属于Kubernetes CSI组件,负责挂载CPFS盘到Kubernetes Pod,供应用使用。

    CPFS驱动:是CPFS存储产品对应的客户端驱动,为内核层面负责CPFS存储协议的存储实现。

    CPFS CSI 插件和CPFS驱动之间的关联:
    • 当节点没有安装CPFS驱动时,如果部署CSI-CPFS插件,会默认安装CPFS驱动。
    • 当节点已经安装CPFS驱动时,如果部署CSI-CPFS插件,不会安装和升级CPFS驱动。
  • ACK存储CSI插件使用限制

    阿里云CSI插件已在社区开源,主要的支撑场景为ACK集群。对于非ACK集群(非阿里环境集群、阿里云自建集群),由于集群配置、权限管理、网络差异等,插件无法无缝支撑。如果您是这样的集群环境,可以通过阅读源码、修改配置等方式进行适配。更多信息,请参见alibaba-cloud-csi-driver

版本说明

使用CSI插件要求Kubernetes版本为1.14及以上,且kubelet运行参数--enable-controller-attach-detach需要为true

CSI和Flexvolume存储插件的区别

插件名称 插件特性 参考文档
Flexvolume Flexvolume插件是Kubernetes社区较早实现的存储卷扩展机制。ACK从上线起,即支持Flexvolume类型数据卷服务。Flexvolume插件包括以下三部分。
  • Flexvolume:负责数据卷的挂载、卸载功能。ACK默认提供云盘、NAS、OSS三种存储卷的挂载能力。
  • Disk-Controller:负责云盘卷的自动创建能力。
  • Nas-Controller:负责NAS卷的自动创建能力。

有关Flexvolume的详细概述,请参见Flexvolume概述

有关如何升级Flexvolume存储插件,请参见管理组件

CSI CSI插件是当前Kubernetes社区推荐的插件实现方案。ACK集群提供的CSI存储插件兼容社区的CSI特性。CSI插件包括以下两部分:
  • CSI-Plugin:实现数据卷的挂载、卸载功能。ACK默认提供云盘、NAS、OSS三种存储卷的挂载能力。
  • CSI-Provisioner:实现数据卷的自动创建能力,目前支持云盘、NAS两种存储卷创建能力。

有关CSI的详细概述,请参见CSI概述alibaba-cloud-csi-driver

有关如何升级CSI存储插件,请参见CSI存储插件升级指南

说明
  • 在创建集群的时候确定插件类型。
  • 不支持CSI和Flexvolume插件在同一个集群中使用。
  • 不支持Flexvolume转变到CSI插件。
使用推荐
  • 针对新建集群,推荐您使用CSI插件。ACK会跟随社区持续更新CSI插件的各种能力。
  • 针对已经创建的集群,仍然使用已经安装的存储插件类型。ACK会持续支持Flexvolume插件。
