本功能用于监控应用下的接口调用详情,包括SQL调用分析、NoSQL调用分析、异常分析、链路上下游和接口快照。

支持的框架

本功能模块可自动发现和监控以下Web框架和RPC框架中提供的接口:

  • Tomcat 7+
  • Jetty 8+
  • Resin 3.0+
  • Undertow 1.3+
  • WebLogic 11.0+
  • SpringBoot 1.3.0+
  • HSF 2.0+
  • Dubbo 2.5+

查看接口概览

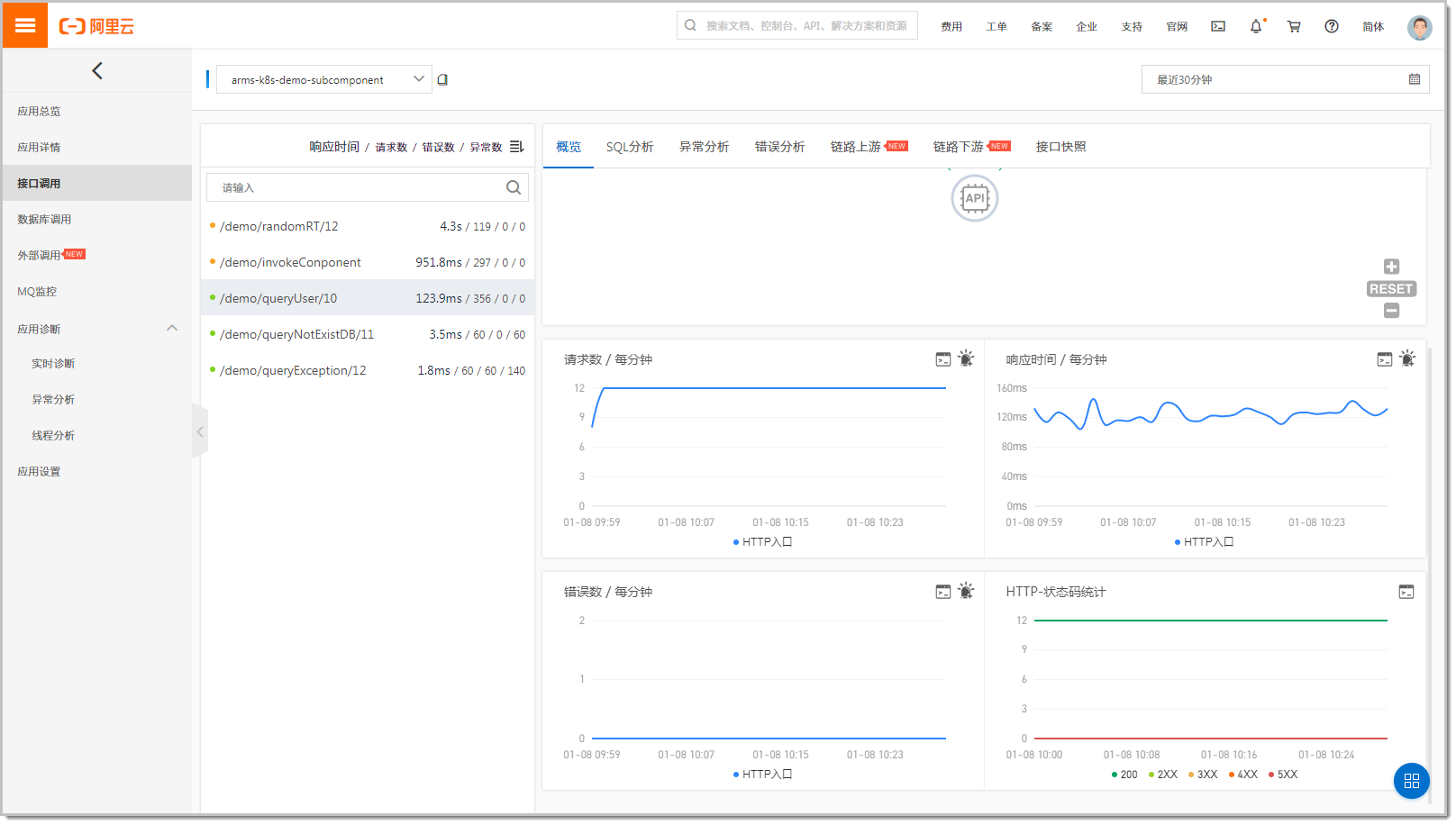

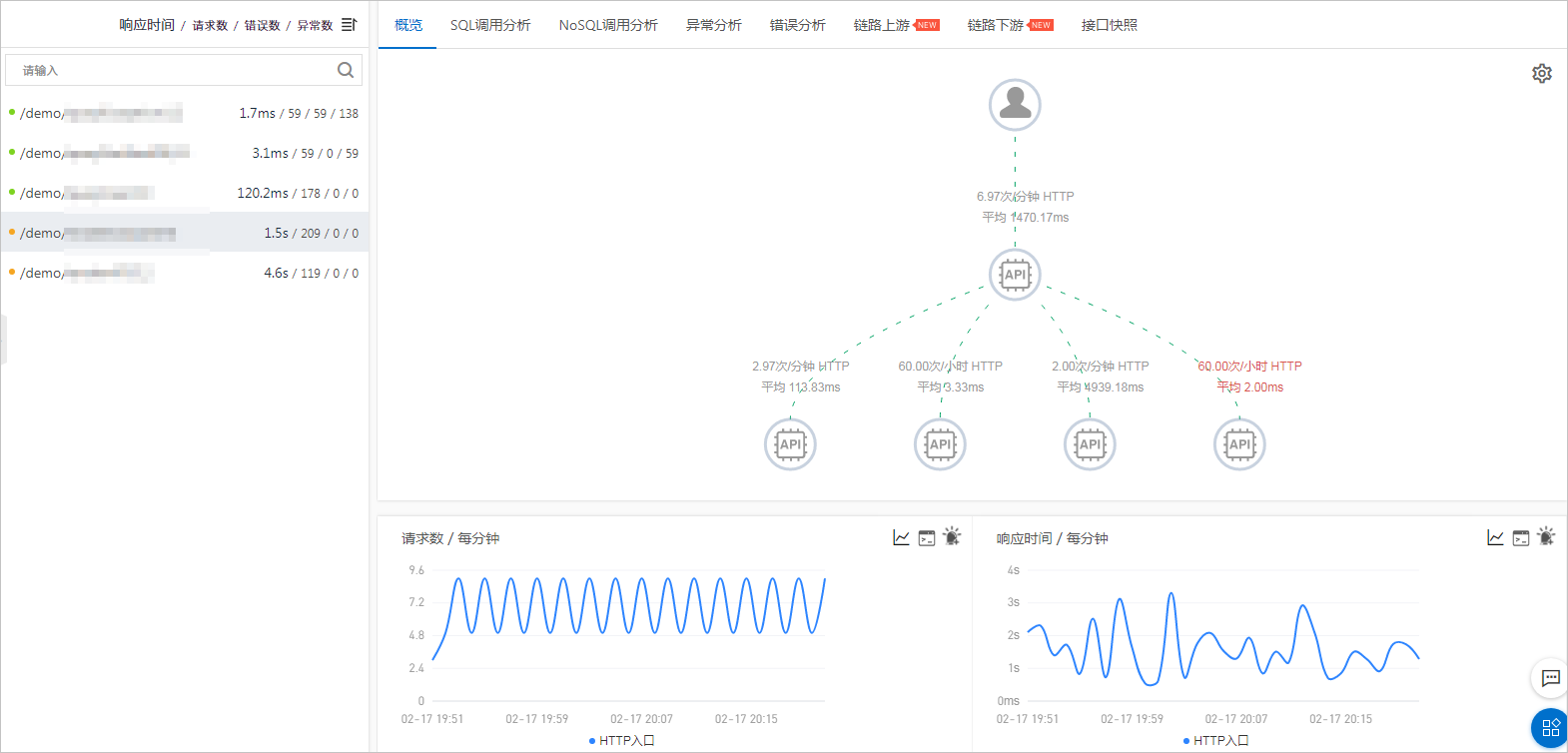

概览页签上可以查看目标接口的详细调用拓扑,以及请求数、响应时间、错误数和HTTP-状态码统计的时序曲线。

查看SQL和NoSQL调用分析

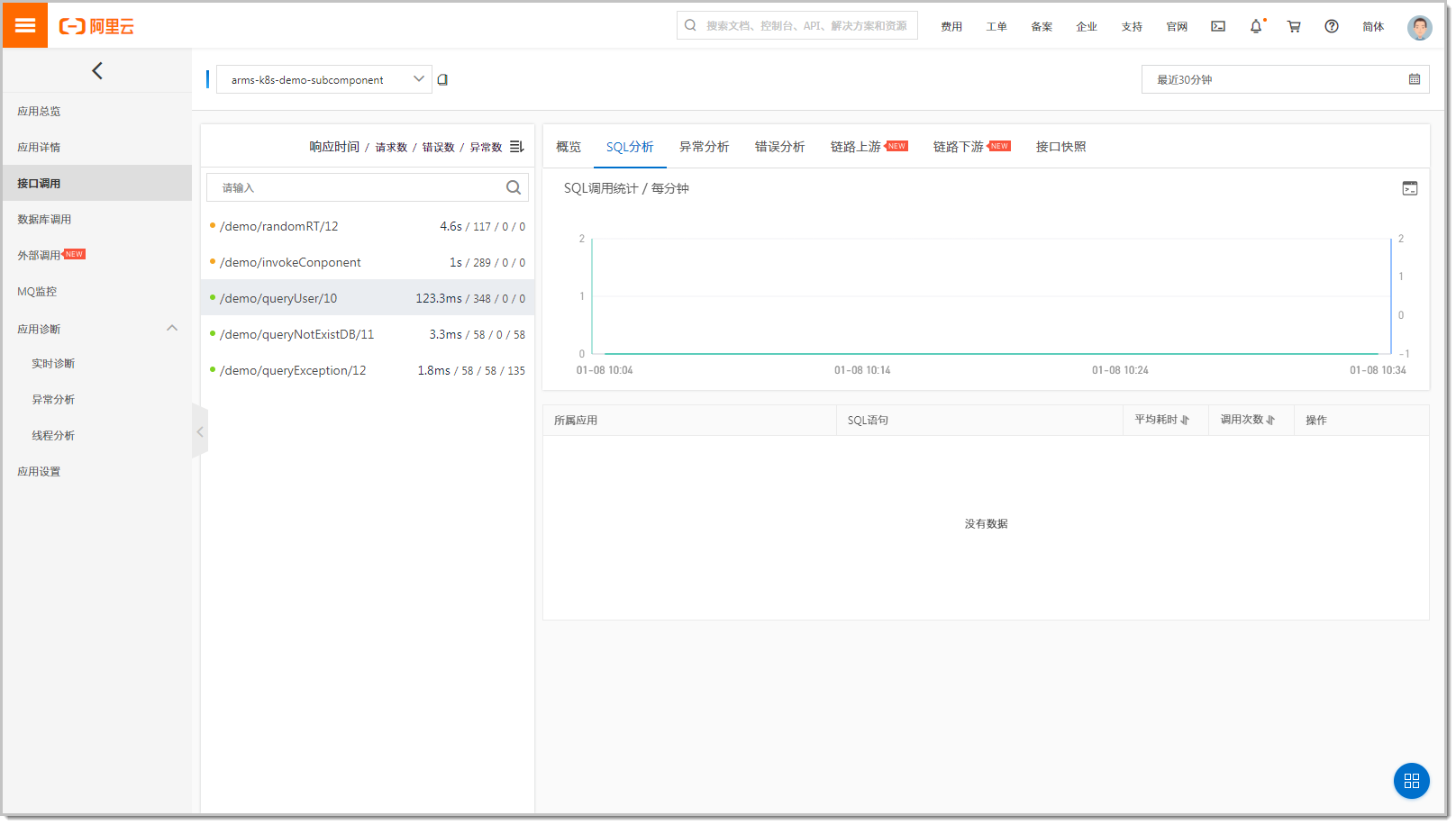

SQL调用分析页签和NoSQL调用分析展示了左侧选中服务的代码段内所发起的SQL和NoSQL请求列表。借助此页签,您可以找出是哪一个SQL或NoSQL造成某个服务过慢。您还可以单击某个SQL或NoSQL中的接口快照来查看一个SQL或NoSQL执行逻辑所处的完整代码链路。

ARMS应用监控-接口调用-SQL分析

查看异常分析

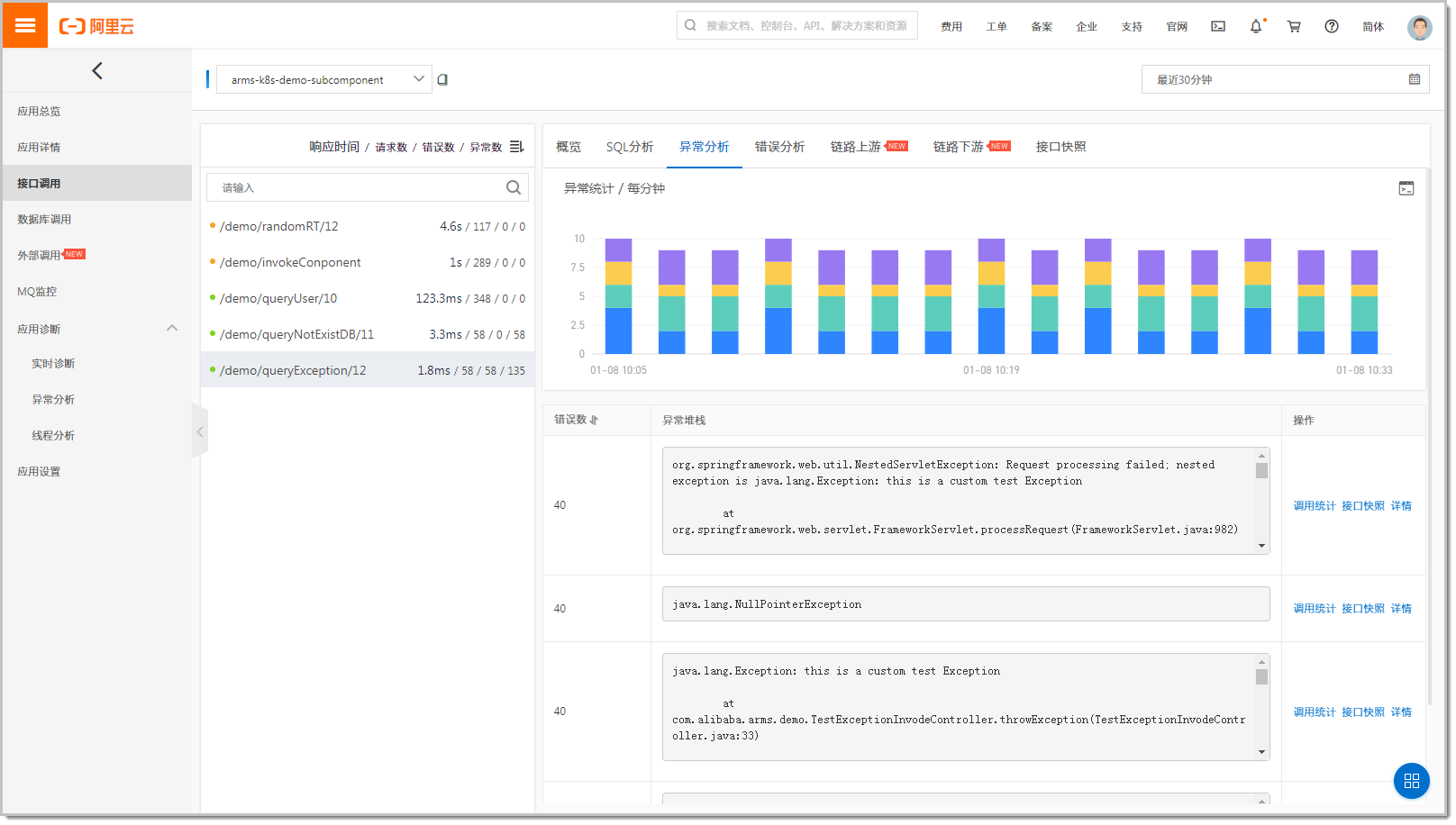

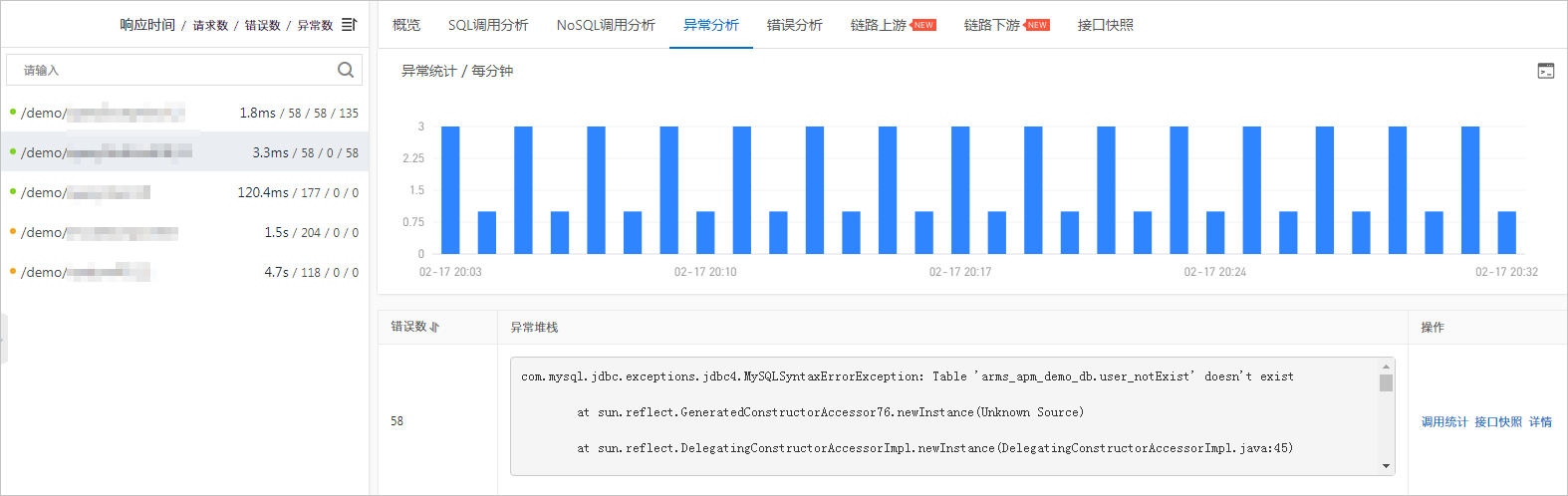

异常分析页签展示了左侧选中服务的代码段内所抛出的Java异常。您还可以单击某个异常中的接口快照来查看一个异常堆栈所处的完整代码链路。

查看链路上游和链路下游的接口调用情况

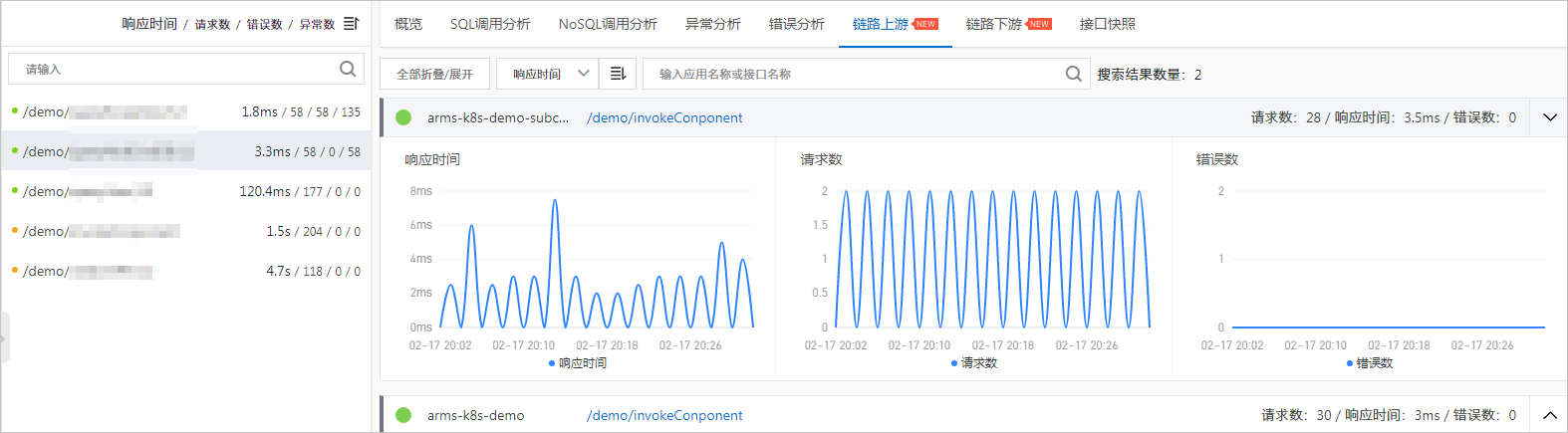

链路上游链路下游页签分别列出了应用上游(调用应用的一方)和应用下游(被应用调用的一方)的接口及其调用性能指标,包括响应时间、请求数和错误数。

链路上游链路下游页签上,可按需执行以下操作:

  • 在页签顶部单击全部折叠/展开,即可折叠或展开下方的所有接口。
  • 在页签顶部的搜索框内输入应用名称或接口(Span)名称的关键字,并单击搜索图标,即可筛选出符合条件的接口。
  • 单击接口信息所在的折叠面板,或者单击行末的上箭头或下箭头,即可展开或折叠该接口的性能指标信息。

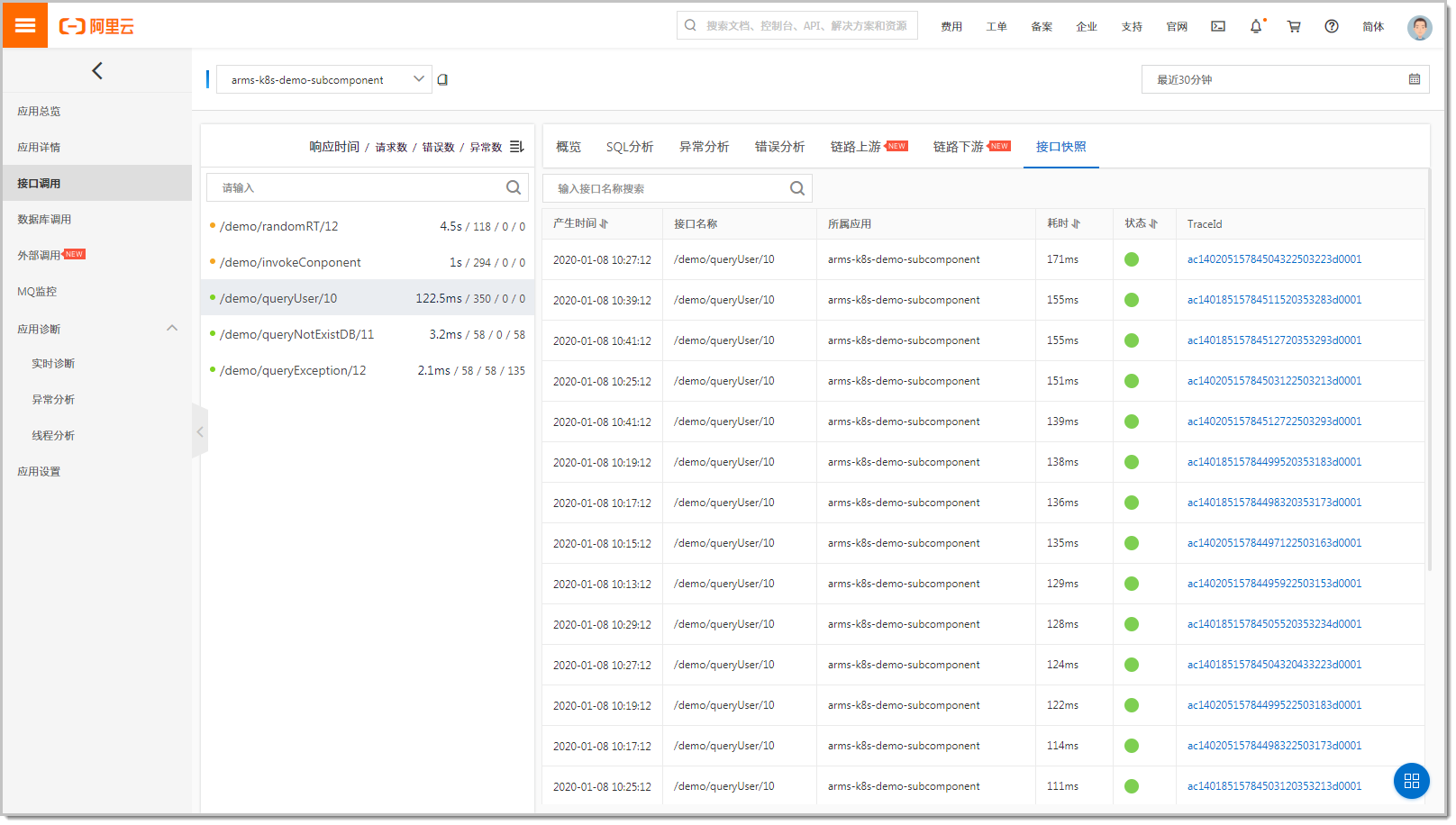

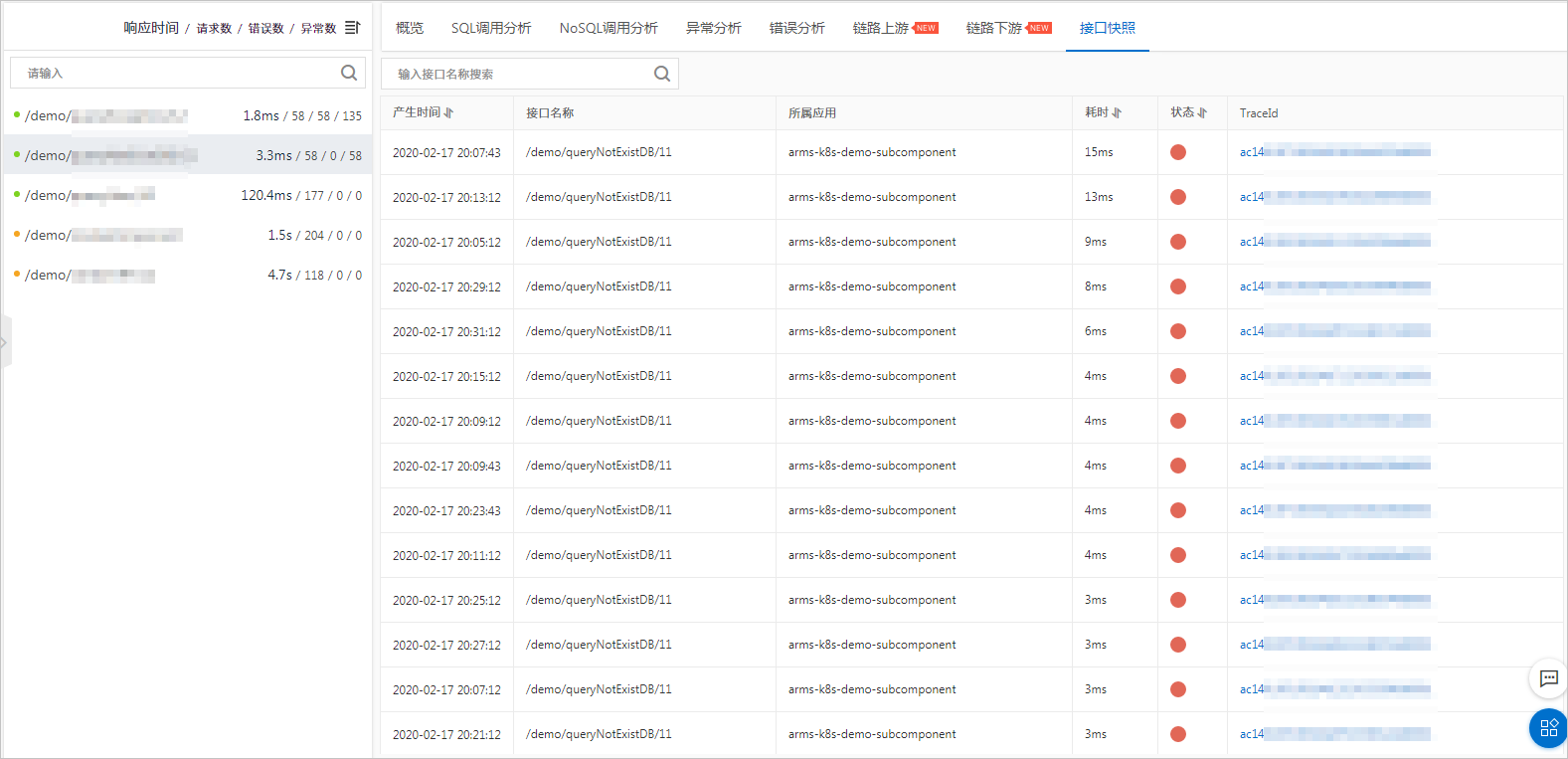

查看接口快照

接口快照页面可以看到该服务接口中的参数详情,单击TraceId可以查看调用链路和业务轨迹。
