基本折线图是折线图的一种,与双轴折线图相比,基本折线图的一个类目只对应一个值,主要通过多系列数据配置的方式,展示同一类目下不同数据的变化,能够以折线和区域相结合的方式,智能地展示多维的数据变化趋势。本文介绍基本折线图各配置项的含义。

配置

注意 本文介绍v4.0及以上版本的基本折线图的配置项,如需查看v3.0以下版本或者v3.x版本,请参见基本折线图(v3.0以下版本)基本折线图(v3.x版本)
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图表图表面板
    • 自定义边距:单击眼睛图标图标控制自定义边距的显隐。 折线图区域与组件上下左右四个边界之间的距离,单位默认px。
    • 折线样式:折线的样式,可单击眼睛图标图标控制折线样式的显隐。
      参数 说明
      折线宽度 折线的宽度值,单位为px。
      开启曲线平滑 打开开关,折线开启为曲线平滑样式;关闭开关,折线为普通折线样式。
      类型 折线的类型,可选实线虚线点线
    • 数据点标记:基本折线图内数据点的标记样式,可单击眼睛图标图标控制数据点标记样式的显隐。
      参数 说明
      数据点形状 数据点形状,可选圆形方形三角形菱形
      数据点大小 数据点的大小值,单位为px。
    • 值标签:折线数据点值标签的样式,可单击眼睛图标图标控制值标签的显隐。
      参数 说明
      位置 值标签文本的显示位置,可选数据点折线尾部
      文本样式 值标签文本的字体样式、文字粗细、字号和颜色。
      说明 当值标签位置位于折线尾部时,值标签文字颜色和系列保持一致。
      偏移量 值标签在水平和垂直方向的偏移量值。
    • 图例:基本折线图的图例样式,可单击眼睛图标图标控制图例的显隐。
      参数 说明
      允许翻页 打开开关,图例数量较多排列不下时可以允许翻页显;关闭开关,不允许翻页。
      布局 图例相对于组件起始坐标的位置,可选。
  • 坐标轴:组件坐标轴包括x轴y轴两种。
    • x轴x轴面板
      • x轴可见:打开开关,组件内x轴样式显示可见;关闭开关,组件内x轴样式不可见。
      • 数据种类:x轴数据的类型。
        参数 说明
        数值型 支持整数、浮点数等数值类型的数据。
        类目型 支持字符、字符串等类目类型的数据。
        时间型 时间类型的数据,需要配置数据格式。
      • 轴标签:基本折线图的x轴轴标签的样式,可单击眼睛图标图标控制x轴轴标签的显隐。
        说明 数据格式与设置格式不统一会导致组件显示异常。
        参数 说明
        显示格式 期望显示的数据格式,仅对时间型和数值型的数据有效。时间请参照YYYY/MM/DD HH:mm:ss,整数参照d,浮点参照.1f
        文本样式 x轴轴标签文本的字体样式、文字粗细、字号和颜色。
        轴标签展示 x轴轴标签在x轴和y轴方向的偏移量和标签排列的角度,可选水平斜角垂直三种。
        自定义数量 x轴轴标签显示的数量值。可单击眼睛图标图标控制x轴标签自定义数量的显隐。
      • 轴标题:基本折线图的x轴轴标题的样式,可单击眼睛图标图标控制x轴轴标题的显隐。
        参数 说明
        标题内容 x轴轴标题的文本内容。
        偏移量 x轴轴标题的偏移量值,单位为px。
        文本样式 x轴轴标题文本的字体样式、文字粗细、字号和颜色。
      • 轴线:x轴轴线的样式,可单击眼眼睛图标图标控制x轴线的显隐。

        颜色:x轴轴线的颜色。

      • 刻度线:x轴刻度线的样式,可单击眼睛图标图标控制x轴刻度线的显隐。
        参数 说明
        颜色 x轴刻度线的颜色。
        长度 x轴刻度线的长度。
      • 网格线:x轴网格线的样式,可单击眼睛图标图标控制x轴网格线的显隐。

        颜色:x轴网格线的颜色。

    • y轴y轴面板
      • y轴可见:开启后,组件内y轴样式显示可见;关闭后,组件内y轴样式不可见。
      • 显示格式:y轴标签数值显示格式的样式,可选默认11(整数)11.1(浮点数)11.11(浮点数)11%11.1%11.11%
      • 范围:y轴的最小值和最大值的范围值。
        参数 说明
        最小值 y轴的最小值,支持自定义输入,也支持系统选择:
        • 0:系统默认最小值为0。
        • 数据最小值:取数据中的最小值。
        最大值 y轴的最大值,支持自定义输入,也支持系统选择数据最大值获取数据中的最大值。
      • 轴标签:y轴轴标签的样式,可单击眼睛图标图标控制y轴轴标签的显隐。
        参数 说明
        文本样式 y轴轴标签文本的字体样式、文字粗细、字号和颜色。
        轴标签展示 y轴轴标签在x轴和y轴方向的偏移量和标签排列的角度,可选水平斜角垂直三种。
        自定义数量 y轴轴标签显示的数量值。可单击眼睛图标图标控制y轴轴标签自定义数量的显隐。
      • 轴标题:y轴轴标题的样式,可单击眼睛图标图标控制y轴轴标题的显隐。
        参数 说明
        标题内容 y轴轴标题的文本内容。
        偏移量 y轴轴标题的偏移量值,单位为px。
        文本样式 y轴轴标题文本的字体样式、文字粗细、字号和颜色。
      • 轴线:y轴轴线的样式,可单击眼睛图标图标控制y轴轴线的显隐。

        颜色:y轴轴线的颜色。

      • 刻度线:y轴刻度线的样式,可单击眼睛图标图标控制y轴刻度线的显隐。
        参数 说明
        颜色 y轴刻度线的颜色。
        长度 y轴刻度线的长度。
      • 网格线:y轴网格线的样式,可单击眼睛图标图标控制y轴网格线的显隐。

        颜色:y轴网格线的颜色。

  • 系列系列面板
    • CSV数据:开启CSV数据开关,可以直接使用CSV中的列映射为值和数据系列;关闭CSV数据开关系列映射配置项生效。可单击眼睛图标图标控制CSV数据开关的显隐。
      参数 说明
      自动解析字段 打开开关,组件使用CSV数据会自动解析字段并显示;关闭开关,字段不自动解析。
      仅数值型字段 打开开关,CSV数据只解析数据类型的字段;关闭开关,CSV数据会自动解析所有字段。
    • 数据系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据系列。 单击横排列图标竖排列图标图标配置多个数据系列的排列样式。
      参数 说明
      映射字段
      • 列名/字段名:数据系列的字段值,可自定义。为空时,系统会将组件数据中的s字段值作为系列字段值进行显示。如果不为空,您需要保证数据返回的顺序,详细配置请参见用户自查类常见问题
      • 系列名:数据系列的系列显示名称,可自定义。
        说明 列名/字段名系列名配置项,仅在开启CSV数据并关闭自动解析字段配置项开关时生效。
      • 系列s值:数据系列的映射数值,可自定义。为空时,系统会将组件数据中的s字段值作为系列字段映射值进行显示。如果不为空,您需要保证数据返回的顺序,详细配置请参见用户自查类常见问题
      • 系列显示:数据系列的显示名称,可自定义。
        说明 系列s值系列显示配置项,仅在隐藏CSV数据并打开系列映射配置项开关时生效。
      折线 此系列下折线的颜色。
      标记点 此系列下折线上数据标记点的描边颜色。
      说明 数据点标记显示时,标记描边颜色生效。
    • 系列映射:打开开关,数据中包含系列s值时生效,可以通过映射字段设置特定系列的颜色和名称;关闭开关,关闭映射字段配置项。
  • 其他
    • 辅助线:基本折线图的辅助线样式,单击眼睛图标图标可开启或关闭辅助线。 辅助线样式
      参数 说明
      类型 辅助线的类型,可选最小值最大值平均值中位数
      样式 辅助线的样式,包括辅助线的颜色、线粗细和线样式。
      辅助描述 辅助描述的样式 ,包括以下内容:
      • 描述文本:辅助描述文本内容。
      • 位置:描述文本在辅助线的相对位置。
      • 偏移量:描述文本所在位置的水平或垂直偏移量。
      • 文本样式:描述文本的样式,包括字体样式、文字粗细、字号和颜色。
    • 海量数据交互增强:基本折线图的数据过多时可设置数据交互增强的样式,单击眼睛图标图标可开启或关闭交互增强效果。
      参数 说明
      交互方式 数据交互方式,可选缩略轴滚动条
      默认范围 缩略轴显示的数据范围,范围值可选0~1。只有开启了缩略轴样式时,此选项才显示。
      样式 缩略轴前景颜色和背景颜色。只有开启了缩略轴样式时,此选项才显示。
      方向 滚动条样式的排列方向,包括水平方向垂直方向。只有开启了滚动条样式时,此选项才显示。
      类型宽度 数据类目柱子的宽度。只有开启了滚动条样式时,此选项才显示。
    • 缓动动画:组件的动画效果样式,可单击眼睛图标图标开启或关闭动画效果。

      类型:动画的类型,可选图例跟随绘制图表样式。

    • 提示框:在预览或发布页面,鼠标悬浮或单击基本折线图上数据点时出现的提示框的样式,单击眼睛图标图标可开启或关闭提示框。
      图 1. 提示框面板
      提示框面板
      参数 说明
      文本样式 提示框中文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      指示器 提示指示器的样式,包括指示器的宽度、线条类型和颜色。单击眼睛图标图标可开启或关闭指示器 。
      背景框样式 提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 内边距:提示框的内部边距,单位为px。
      • 边框
        • 边框粗细:提示框边框的粗细,单位为px。
        • 边框颜色:提示框的边框颜色。

数据

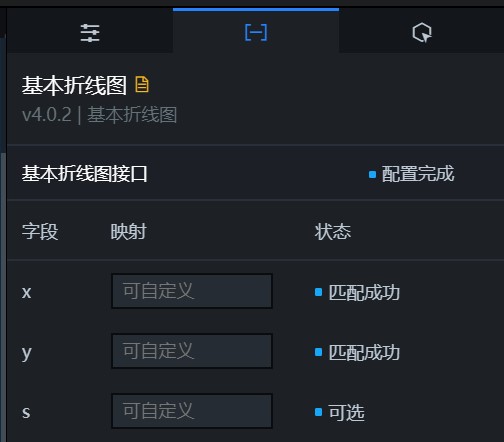

数据面板上图中的示例JSON代码如下。
[
  {
    "x": "2010/01/01 00:00:00",
    "y": 500,
    "s": "系列1"
  },
  {
    "x": "2010/01/01 00:00:00",
    "y": 180,
    "s": "系列2"
  },
  {
    "x": "2010/02/01 00:00:00",
    "y": 250,
    "s": "系列1"
  },
  {
    "x": "2010/02/01 00:00:00",
    "y": 100,
    "s": "系列2"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": 325,
    "s": "系列1"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": 175,
    "s": "系列2"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": 190,
    "s": "系列1"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": 110,
    "s": "系列2"
  },
  {
    "x": "2010/05/01 00:00:00",
    "y": 260,
    "s": "系列1"
  },
  {
    "x": "2010/05/01 00:00:00",
    "y": 60,
    "s": "系列2"
  }
]
表 1. 字段说明
字段 说明
x 折线图中每个数据点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
y 折线图中每个数据点的值,即y轴的值。
s (可选)系列值,当配置项开启系列映射数据系列映射字段s相匹配。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

交互事件 说明
当点击数据项时 选中启用,开启组件交互功能。当单击基本折线图上的数据点时,会触发数据请求,抛出回调值,动态加载不同折线数据点的数据。默认抛出数据中的xys值,具体配置请参见组件回调ID配置
当点击图例时 选中启用,开启组件交互功能。当单击基本折线图的图例时,会触发数据请求,抛出回调值,动态加载不同的数据。默认抛出数据中的s值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的基本折线图组件,在画布中可以看到如下图所示的基本折线图的蓝图编辑器配置参数。基本折线图蓝图参数
    • 事件
      事件 说明
      当基本折线图接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当点击数据项时 当单击基本折线图的数据点时抛出的事件,同时抛出该圆点对应的数据项。
      当点击图例时 当单击基本折线图的图例时抛出的事件,同时抛出该图例对应的数据项。
    • 动作
      动作 说明
      请求基本折线图接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如基本折线图配置了API数据源为http://api.test,传到请求基本折线图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入基本折线图接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      高亮 高亮数据项对应的元素。参考数据示例如下。
      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
      取消高亮 取消数据项对应元素的高亮。参考数据示例如下。
      {
        data: {
          x: '上海'
        },
        options: {
          mode: 'single' // 当为single时,多个数据项命中时,只取消一个高亮;当为multiple时,多个数据项命中时,取消所有高亮。
        }
      }
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
