边缘应用发布-简化版

更新时间:2020-06-08 15:26:37

边缘应用发布-简化版

1. 整体流程

一个“边缘托管应用”的部署整体流程,包括:创建应用、应用配置、部署实例、发布版本。

2. 创建应用

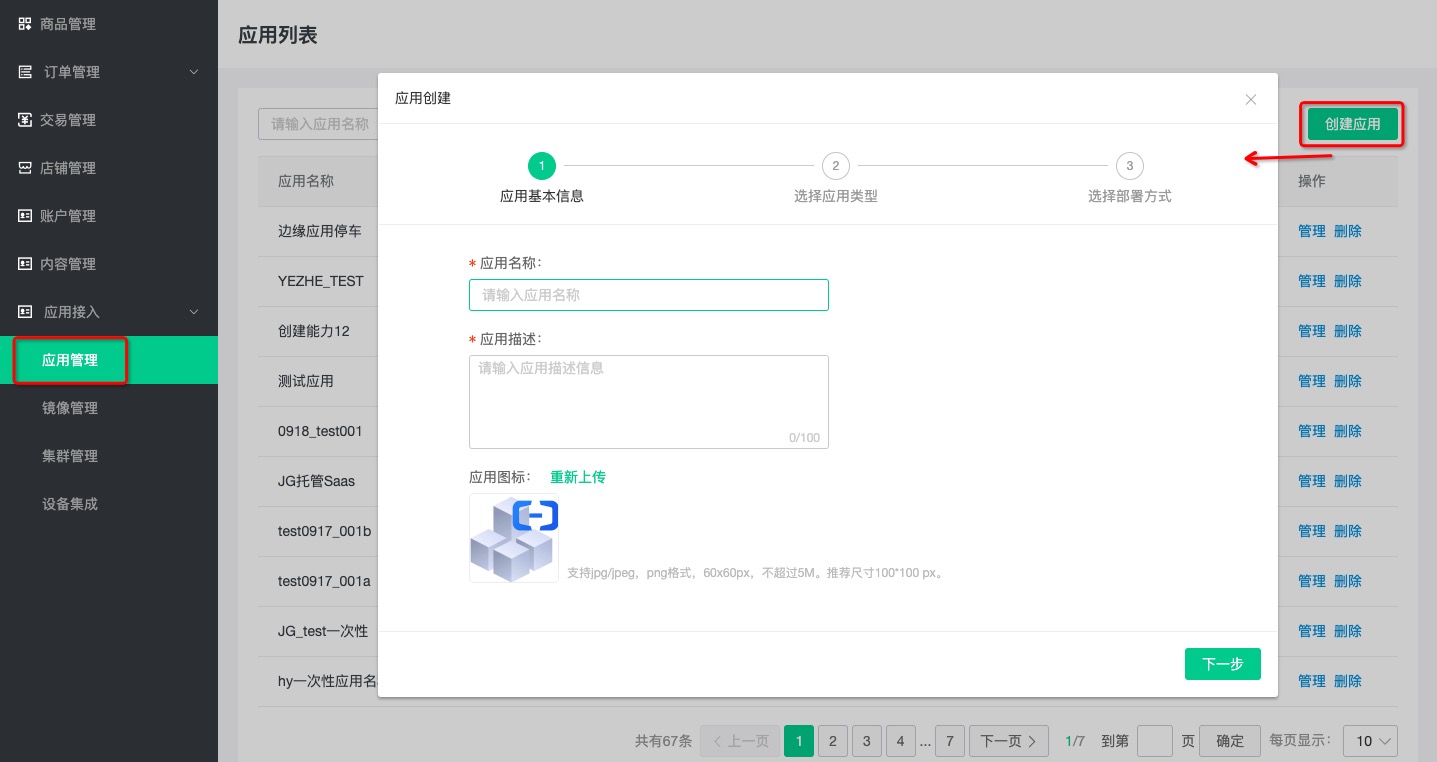

应用接入 > 创建应用 页面填写应用基本信息,如图所示:

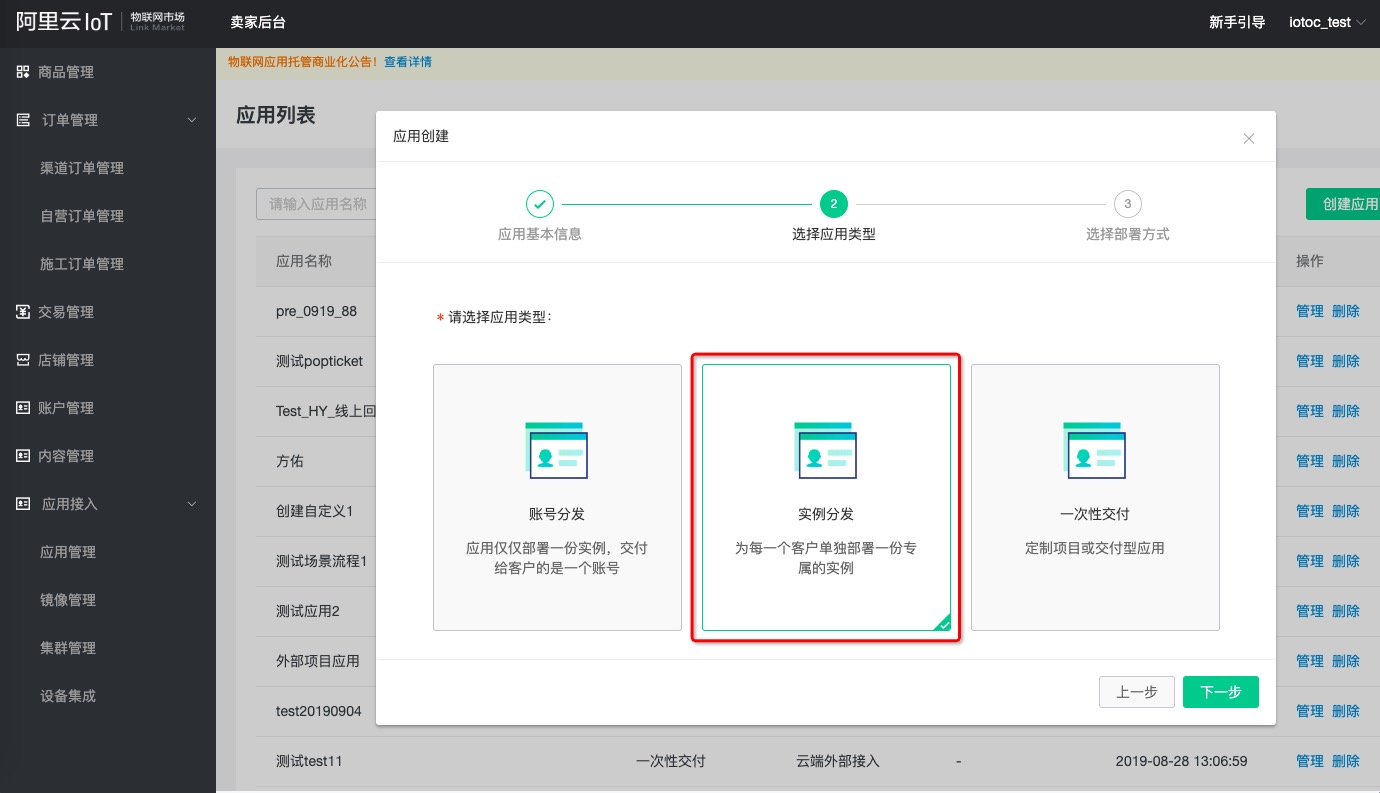

选择应用类型为实例分发,如图所示:

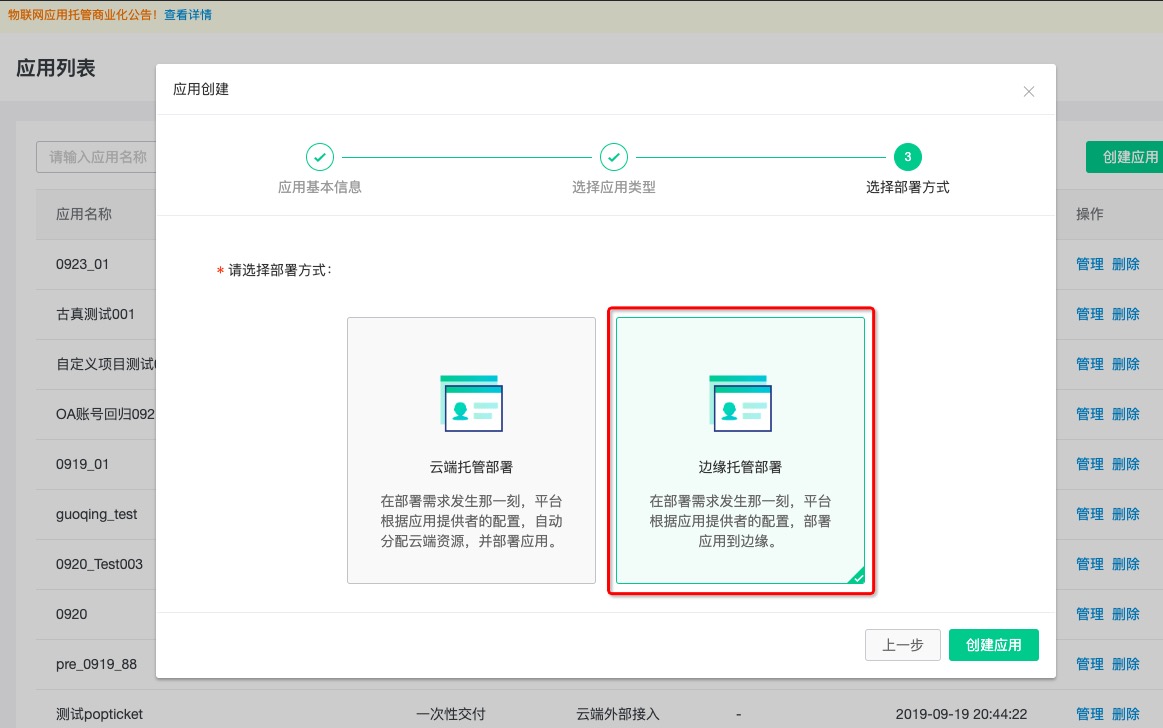

根据应用实际情况选择部署方式与系统类型,如图所示:

3.应用编排

3.1 基本介绍

一般情况下,一个应用是由多个节点构成的。这里的节点是指独立运行的应用进程。比如一个常规业务管理系统的应用,常常是一个Tomcat应用,在家一个数据库MySQL,这种情况下,这个应用就是由两个节点构成,这里的Tomcat应用,在可视化编排页面表现为一个“自研节点”;数据库节点,则是一个MySQL中间件。对应前者,用户需要打包成以一个docker容器镜像,在自研节点的右侧配置项中选择上传的镜像及版本;后者,用户可以直接拖动左侧现成的中间件节点,用户无需自行打包。

3.2 页面介绍

应用配置可视化编辑页面分为三部分内容:

  • 左侧部分为节点:显示已支持的各类节点,所有节点配置请查看节点说明
  • 中间部分为画布:显示应用需要的节点及部署顺序关系。注意⚠️,节点间的部署顺序关系,是通过连线来表示的,连线箭头所指节点先部署,连线起点后部署。
  • 右侧部分为节点属性:显示某个节点可以配置的参数。


左侧的节点列表,分成了四类:

  • 自研节点:用户自己上传的镜像的载体。一份配置,可以又多个自研节点。
  • 阿里云节点:一个节点,在应用被部署之后,对应阿里云RDS产品的一个实例(如一个RDS for MySQL数据库实例)。
  • 三方节点:各类主流开源中间件Docker镜像。这一类镜像完全来自于第三方,功能、性能、质量、安全等,均保持不变。
  • 初始化节点:这类节点属于辅助节点,在整个部署的生命周期,只会执行一次(其他节点通常不止一次,比如节点健康检查失败就会重启)。


点击

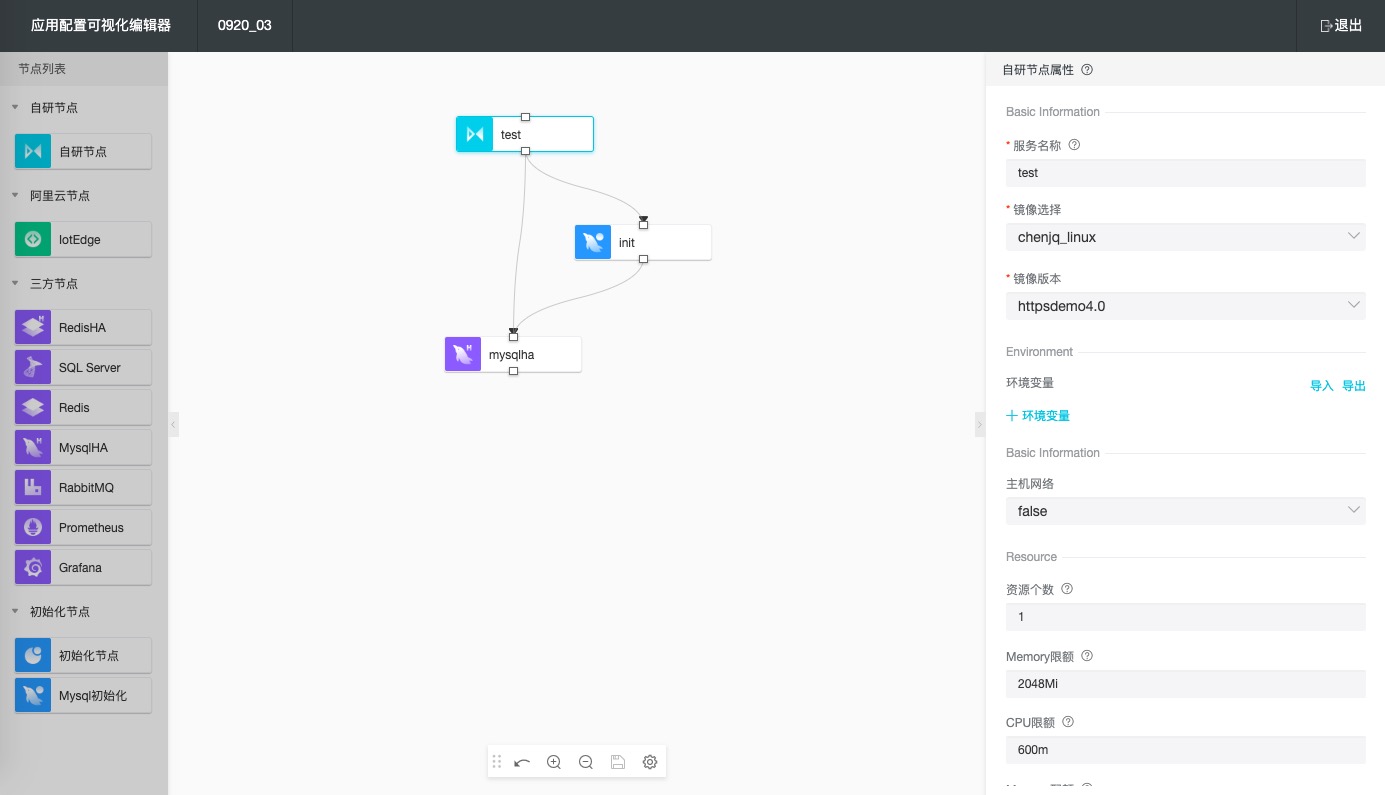

版本管理 > 可视化编排 **,可视化编排是对一个应用的定义。包括一份应用中的节点构成、节点的配置、启动顺序等,如图所示:

对于自研节点的配置项目:

  • 服务名称:节点之间的访问地址,并不是传统的IP,而是用”服务名“替代。用户不需要每次部署时去配置不同节点的访问IP。
  • CPU/Memory配额:节点启动所期望的最小资源需求。如果在部署中发现主机资源不满足该条件,将导致节点无法启动。
  • CPU/Memory限额:节点运行过程中所占用的资源的上限。防止运行在同一主机内的其他应用的运行资源被无限制的抢占。
  • 资源个数:该节点启动的副本数量。通过设置多个副本,可以充分利用多个主机的资源,系统通过内部网络实现自动的负载均衡。需要注意的是多个副本之间的状态是无法自动同步的,因此建议开发阶段注意节点无状态设计。
  • 环境变量:这是一个键值对,节点启动的时候,系统会将这里设定的键值对,放在环境变量中,供系统获取。
  • 应用日志目录:该目录是用来指定应用程序自身存储日志的路径。节点部署时,会自动注入一个日志采集插件,该插件将会根据该路径获取日志,并上传到云端的日志系统中,用户可以进行日志分析。
  • 自研节点端口对:该节点开放的内部端口和外部系统访问的端口之间的映射关系。
  • 主机网络:启用主机网络,则该外部系统可以直接使用应用的 “当前主机地址” + “端口对的外部端口” 进行访问。
  • 服务类型
    • ClusterIP:这种模式,节点开放的端口仅能被集群内其他节点访问,外部无法访问;访问时使用服务名称+端口对配的外部端口号进行访问。
    • Loadbalance:会从创建集群时提供的服务地址段中分配一个IP绑定到该服务,可以在集群外可通局域网络里访问;访问端口使用“端口对的外部端口”
    • NodePort:外部系统通过集群里面“任何一个主机的物理IP”+“系统随机分配的外部端口”访问该节点端口的内部端口对,随机分配的端口可在控制台应用详情页节点列表查询获得。该端口一般会分配30000以上。
  • 主机文件映射:需要输入的信息有:容器内路径、主机路径、路径类型(普通文件、字符设备、文件夹、套接字、块设备)。容器路径是用户应用代码的路径,主机路径是物理主机的路径。该配置项用于指定应用读写的文件与实际物理文件之间的映射关系。
  • 存储目录:需要输入的信息有:标识名称、容器内路径。容器路径是用户应用代码的路径。该配置项用于指定NAS存储的相对路径。不涉及NAS存储的,不需要配置。

4. 发布版本

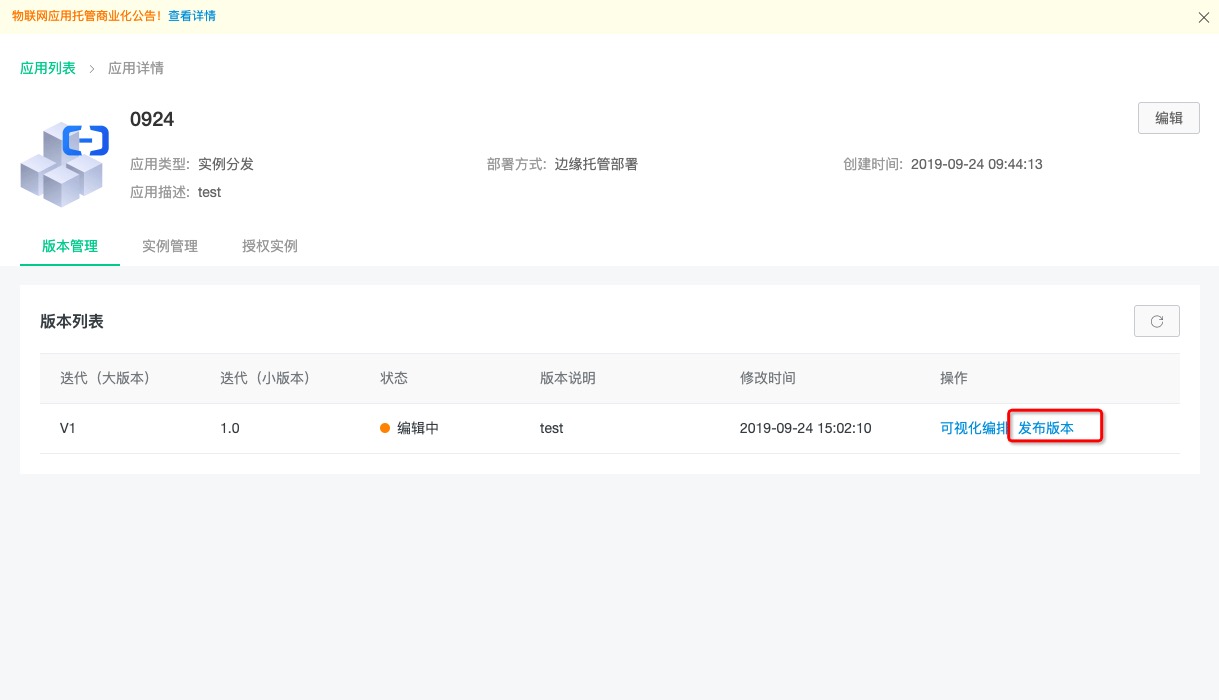

您需要先发布版本,版本发布后部署的应用才可以走升级流程,如图所示:

5. 部署实例

部署实例前,请先准备好边缘集群资源,方法见:https://help.aliyun.com/document_detail/148111.html

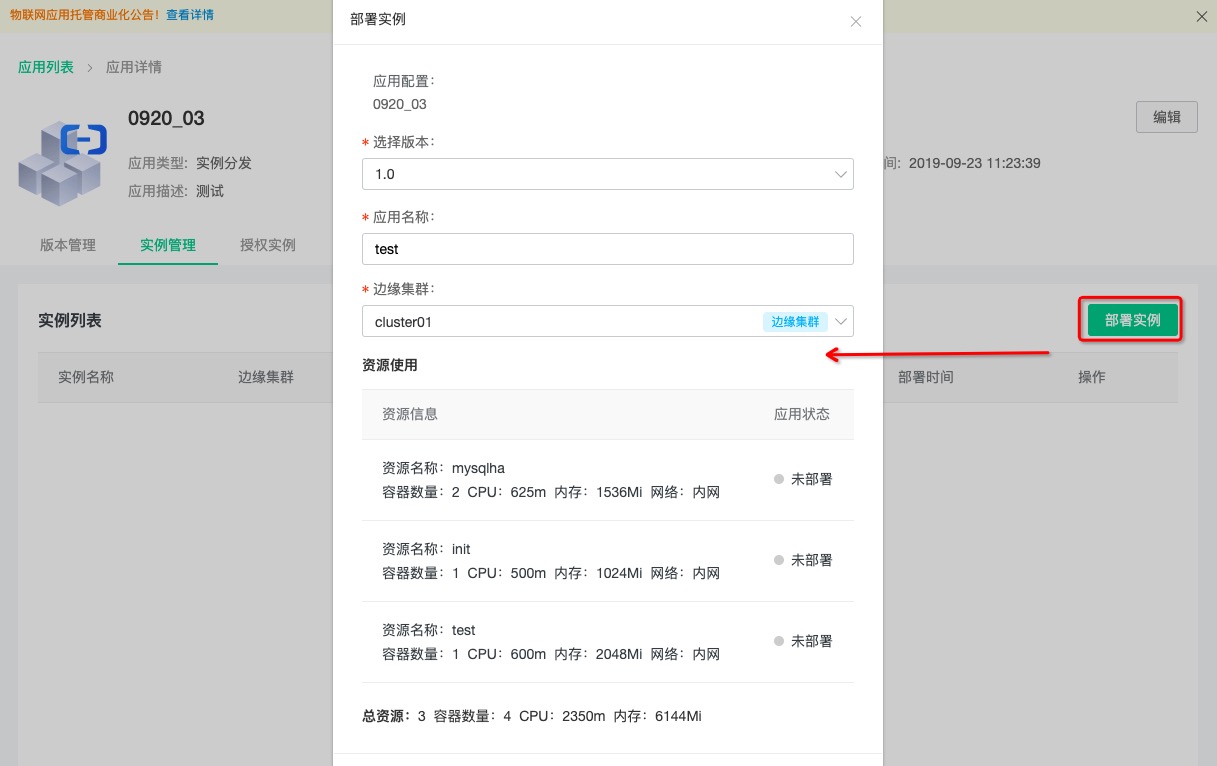

点击实例管理>部署实例,按照界面提示填写参数,如图所示:

参数设置如下:

参数 描述
应用名称 部署后应用实例的名称。该名称需账号内唯一。
应用配置 选择应用配置界面中创建的配置。
部署区域 当应用配置为边缘配置时,显示您在集群管理中创建的边缘集群。
资源信息状态 展示您选择的配置所有的节点及占有的资源情况
  • 单击部署,执行部署任务。
  • 部署应用时,需要根据应用配置占用相应的云资源。
  • 部署过程可能会花费较长时间,请耐心等待。
  • 应用部署成功后,您可以在部署记录页进行查看、运维和删除等操作,详情请参考运维工具文档
