本文介绍气泡图操作步骤及示例。

简介

气泡图通常用于比较和展示不同类别之间的关系（例如分析数据之间的相关性），通过气泡的位置以及面积大小进行比较。

基本构成如下：
  • X轴
  • Y轴
  • 气泡

操作步骤

  1. 登录日志服务控制台。
  2. 在Project列表区域，单击目标Project。
  3. 在日志存储 > 日志库页签中，单击目标Logstore。
  4. 输入查询和分析语句，然后单击15分钟（相对），设置查询和分析的时间范围。

    更多信息，请参见查询和分析。

  5. 在统计图表页签中，单击气泡图图标。
  6. 在属性配置页签中，配置图表属性。
    参数说明
    X轴一般选择时间列。
    Y轴选择一列或多列数据对应到左轴数值区间。
    数值列选择某列，使用气泡大小表示数值。
    形状设置气泡形状，默认为圆形。
    气泡大小范围设置气泡大小，范围为0~32。
    气泡颜色选择气泡颜色。

示例

通过气泡大小来分析数据的异常情况。
* | select date_format(from_unixtime(__time__ - __time__% 60), '%H:%i') as minute, case
when request_method = 'GET' and COUNT(1) > 9000 then 3 when request_method = 'GET' and COUNT(1) > 8500 then 2 when request_method = 'GET' and COUNT(1) > 8000 then 1
when request_method = 'POST' and COUNT(1) > 3000 then 3
when request_method = 'DELETE' and COUNT(1) > 1500 then 3
else 0 end as level,  request_method group by minute, request_method order by minute asc limit 1000

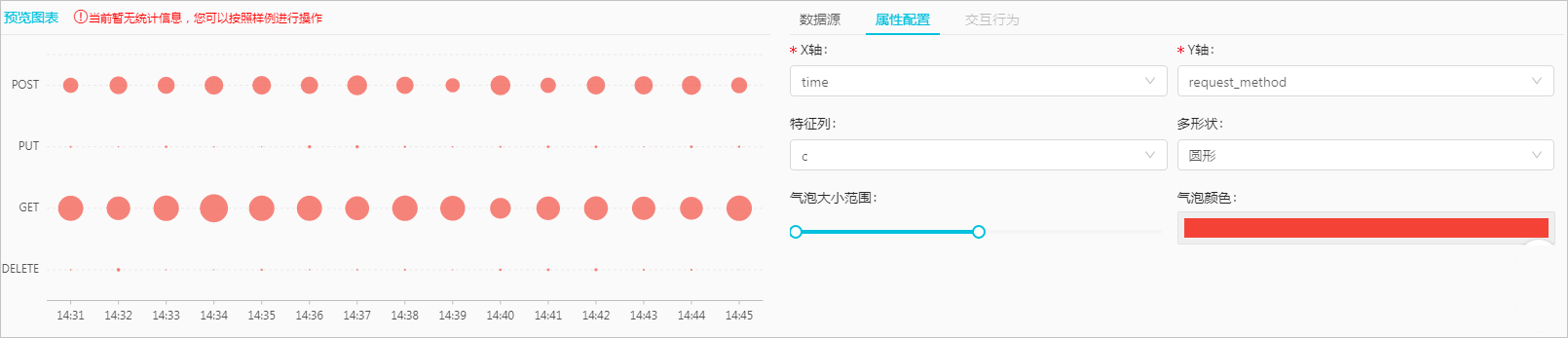

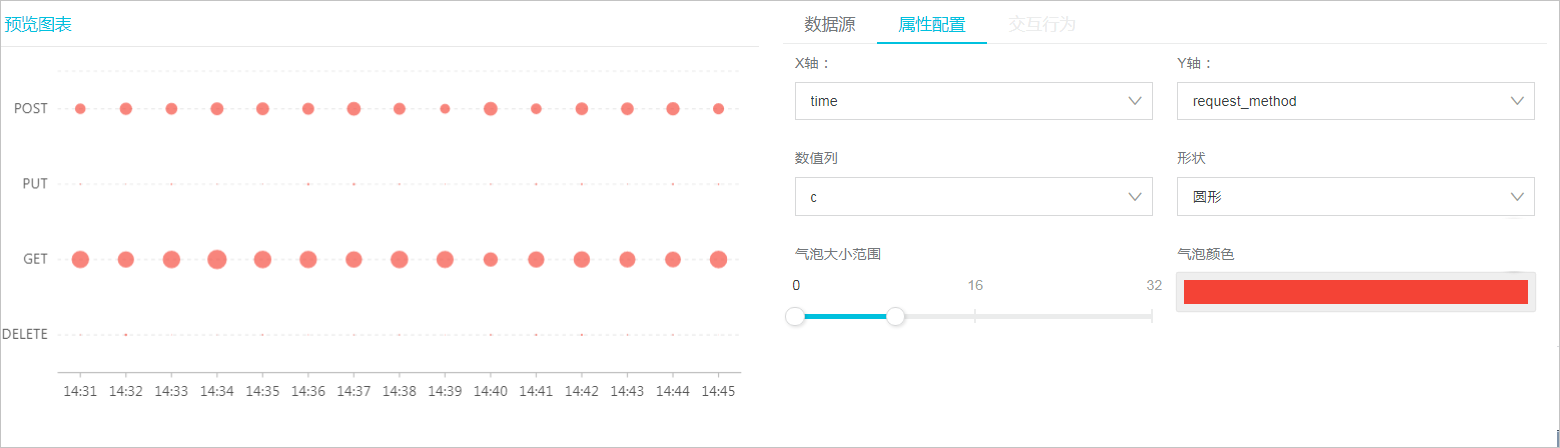

气泡图-001
