本文介绍变更图操作步骤及案例。

简介

日志服务提供变更图,直观地展示一个任务的加载时间以及多个任务加载时间的对比。变更图使用矩形块表示某一段任务加载时间的起始值和结束值,矩形块的长度表示加载这个任务所需要的时间。一般情况下,变更图的X轴起始值为任务的起始时间,X轴结束值为任务的结束时间,Y轴为任务名。

建议不超过20个任务,避免纵向宽度过窄导致分析结果不直观。

基本构成如下:
  • X轴起始值
  • X轴结束值
  • Y轴
  • 矩形块

操作步骤

  1. 登录日志服务控制台
  2. 在Project列表区域,单击目标Project。
  3. 日志存储 > 日志库页签中,单击目标Logstore。
  4. 输入查询和分析语句,然后单击15分钟(相对),设置查询和分析的时间范围。

    更多信息,请参见查询和分析

  5. 统计图表页签中,单击变更图图标。
  6. 属性配置页签中,配置图表属性。
    参数说明
    X轴起始值一般情况下,选择任务加载的起始时间字段。
    X轴结束值一般情况下,选择任务加载的结束时间字段。
    Y轴一般情况下,选择任务名字段。

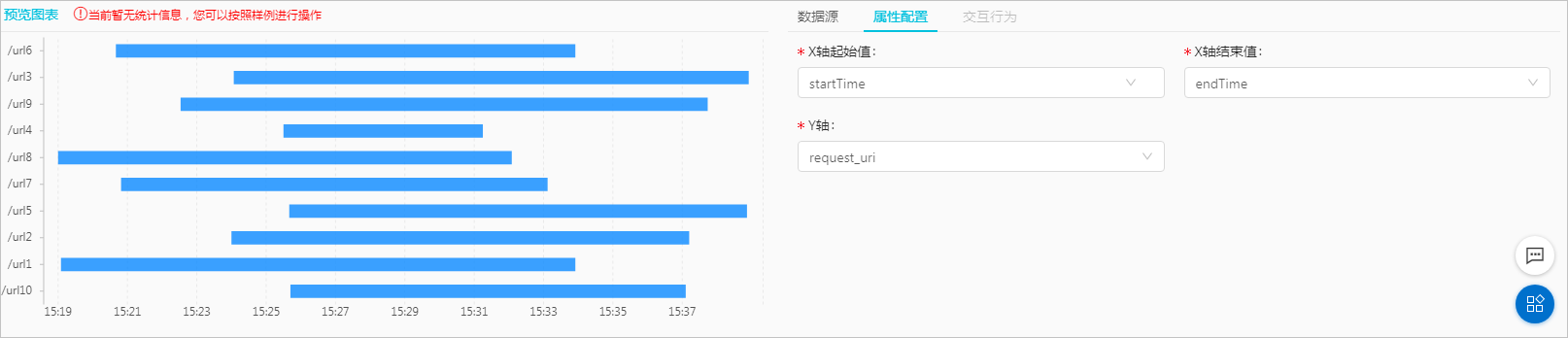

示例

执行如下查询分析语句查看当前每个任务加载的起止时间。

* | select min(__time__) startTime, max(__time__) as endTime , request_uri group by request_uri
变更图-001
