ARMS Prometheus监控提供一键安装配置Nginx类型Exporter的功能,并提供开箱即用的专属监控大盘。本文介绍新版Nginx类型Exporter的安装配置详情。

前提条件

您已成功安装并运行Nginx服务。

背景信息

  • Nginx状态监控模块ngx_http_stub_status_module是统计Nginx服务所接收和处理的请求数量的模块。
  • 新版Nginx类型Exporter安装的是ngx_http_stub_status_module模块。
  • 新版Nginx类型Exporter采集的Nginx指标如下表所示。
    指标 描述
    nginx_connections_accepted 接受的客户端连接总数
    nginx_connections_active 当前客户端连接数
    nginx_connections_handled Handled状态的连接数
    nginx_connections_reading 读取客户端的连接数
    nginx_connections_waiting 等待中的客户端连接数
    nginx_connections_writing 回写客户端的连接数
    nginx_http_requests_total 客户端请求总数
    nginx_up Nginx Exporter是否正常运行
    nginxexporter_build_info Nginx Exporter的构建信息

步骤一:安装ngx_http_stub_status_module模块

如果您的Nginx服务运行在云服务器ECS,则按照以下步骤安装Nginx类型的Exporter。

  1. 检查状态监控模块ngx_http_stub_status_module是否已安装。
    nginx -V 2>&1 | grep -o with-http_stub_status_module
    • 出现以下提示则表示已安装ngx_http_stub_status_module模块。cw_prom_exporter_nginx_module
    • 若未出现以上提示,则说明未安装ngx_http_stub_status_module模块,可执行以下命令安装此模块。
      wget http://nginx.org/download/nginx-1.13.12.tar.gz
      tar xfz nginx-1.13.12.tar.gz
      cd nginx-1.13.12/
      ./configure --with-http_stub_status_module
      make
      make install
  2. 启用ngx_http_stub_status_module模块查询Nginx状态。
    location /nginx_status {
      stub_status on;
      allow 127.0.0.1;  #only allow requests from localhost
      deny all;   #deny all other hosts
     }
    说明
    • Location地址请严格命名为nginx_status
    • allow 127.0.0.1deny all表示仅允许本地访问。若需允许Nginx Exporter访问,则可将这两行代码注释,或者将127.0.0.1设置为Nginx Exporter的IP地址。
  3. 重启Nginx。
    nginx -t
    nginx -s reload
  4. 可选:验证ngx_http_stub_status_module模块是否已成功启动。

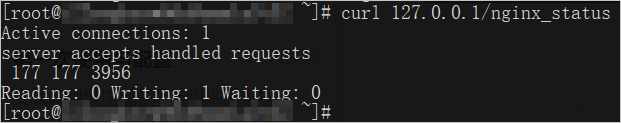

    curl http://127.0.0.1/nginx_status
    出现以下提示则表示ngx_http_stub_status_module模块已成功启动。cw_prom_exporter_nginx_module_success

步骤二:安装新版Nginx类型的Exporter

  1. 登录ARMS控制台
  2. 在左侧导航栏单击Prometheus监控,并在页面顶部选择所需地域,然后单击目标K8s集群名称。
  3. 在左侧导航栏单击Exporter接入
  4. Exporter接入页面,单击右上角的添加Exporter
  5. Exporter列表对话框右上角的搜索框中,输入要添加的Exporter名称,并在筛选结果中单击目标Exporter图标。
  6. Nginx Exporter配置对话框输入各项参数,并单击确定
    参数 描述
    Exporter名称 Exporter的名称命名规范要求如下:
    • 仅可包含小写字母、数字和短划线(-),且短划线不可出现在开头或结尾。
    • 名称具有唯一性。
    默认名称由Exporter类型及数字后缀组成。
    Nginx地址 Nginx的连接地址。
    Nginx端口 Nginx的端口号,例如:80。
  7. Exporter接入页面,单击面板列的大盘链接,查看Prometheus监控大盘。
    pg_prom_dashboard_Nginx
  8. 可选:Exporter接入页面,可对已添加的Exporter执行以下操作:
    • 单击操作列的删除,可删除已添加的Exporter。
    • 单击操作列的日志,可查看Exporter的运行日志。
    • 单击操作列的详情,可查看Exporter的详情,包括Exporter的环境变量和描述信息。
