基于阿里云云原生数据仓库AnalyticDB MySQL版向量分析构建的高效基因检测系统,能够在几十分钟内完成整个病原体的查询检测,大大提升了基因分析性能,为疑难杂症的确诊以及精准治疗提供有力支持。

背景信息

病原体基因检测为医生诊断疑难杂症提供了诊断基础,病原体基因检测流程分为五个步骤,如图 1所示:

  1. 采集病人的样本,例如静脉血、痰液、肺泡灌洗液或者脑脊髓液等。
  2. 对样本进行培养,然后提取样本中的核酸组织。
  3. 通过高通量基因测序仪(High-throughput Sequencing),对核酸序列进行测序。

    为保证高通量测序仪的精度,可以将较长的核苷酸序列切成小的分片,分别进行测序。在读取基因序列时,基因序列的数据大小一般为50PB~200PB。

  4. 通过高通量测序之后,查询相关病原体标准序列,找到匹配的基因序列。
  5. 对切分成片的基因序列进行分析,得到全部基因片段的组成成分即检测结果,从而为疾病的确诊以及精准治疗提供有力支持。
图 1. 基因检测流程
基因检测流程

通常在生物分析检测中进行一次病原体检测,大约生成5亿个75BP的基因片段。过滤掉属于人的基因组织序列之后,仍需要查询1亿左右的基因片段。一般可以使用nBlast [1]工具进行基因匹配,整个病原体检测过程大约需要2小时~3小时,耗时较长。

阿里云云原生数据仓库AnalyticDB MySQL版(简称ADB,原分析型数据库MySQL版)的向量分析提供了一个高效基因检测系统,能够在几十分钟内完成整个病原体的查询检测,大大提升了基因分析性能。

ADB基因检测功能

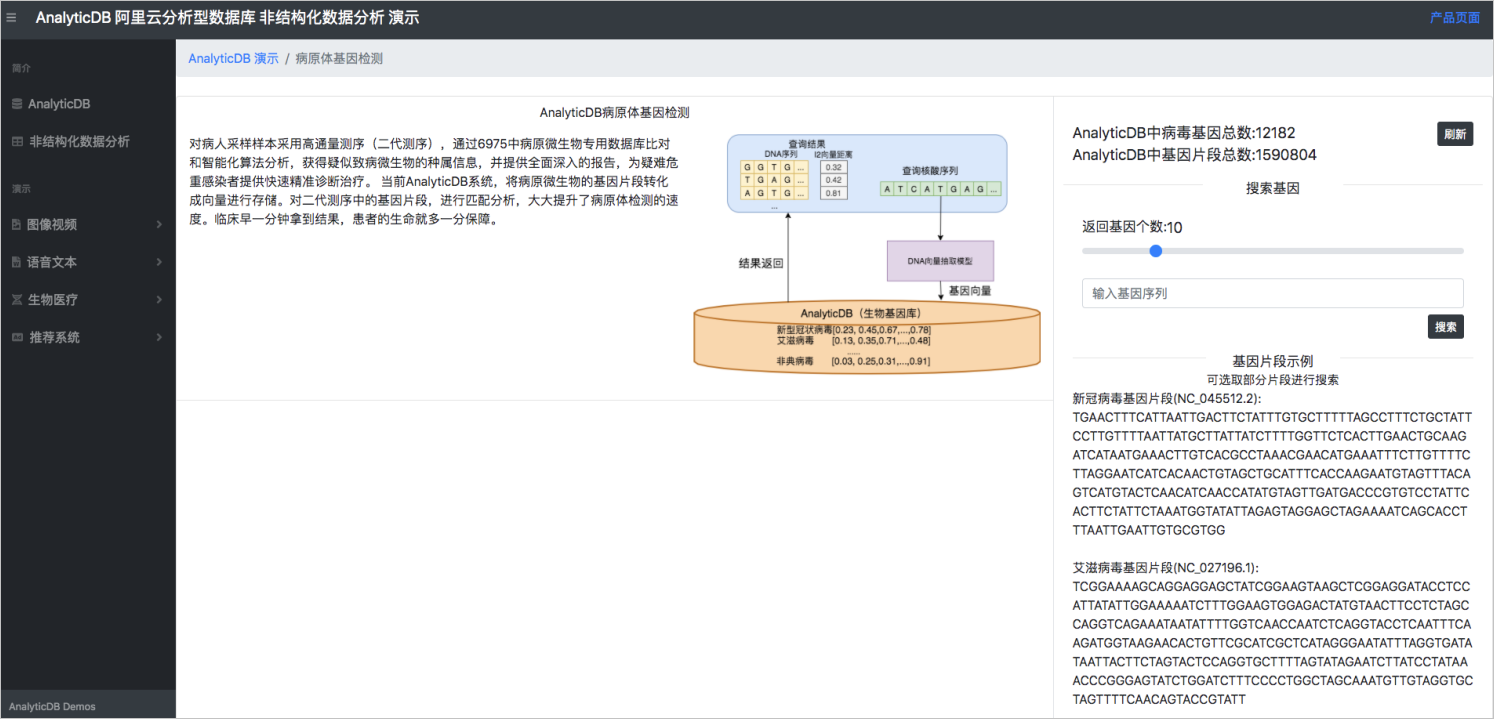

图 2是ADB基因检测系统的界面。当前系统包含了12182个病毒的碱基序列,病毒的碱基序列切分成150BP的小片段(总共1590804个片段),转化成向量之后存储在ADB中。

您可以在检测框中输入一段基因序列,通过当前系统进行检测。为方便使用,ADB基因检测系统自带新型冠状病毒肺炎(简称新冠肺炎)、艾滋病病毒、埃博拉病病毒和中东呼吸综合症基因序列,您可以直接拷贝相关序列,检测系统的查询性能。

图 2. 系统界面
系统界面

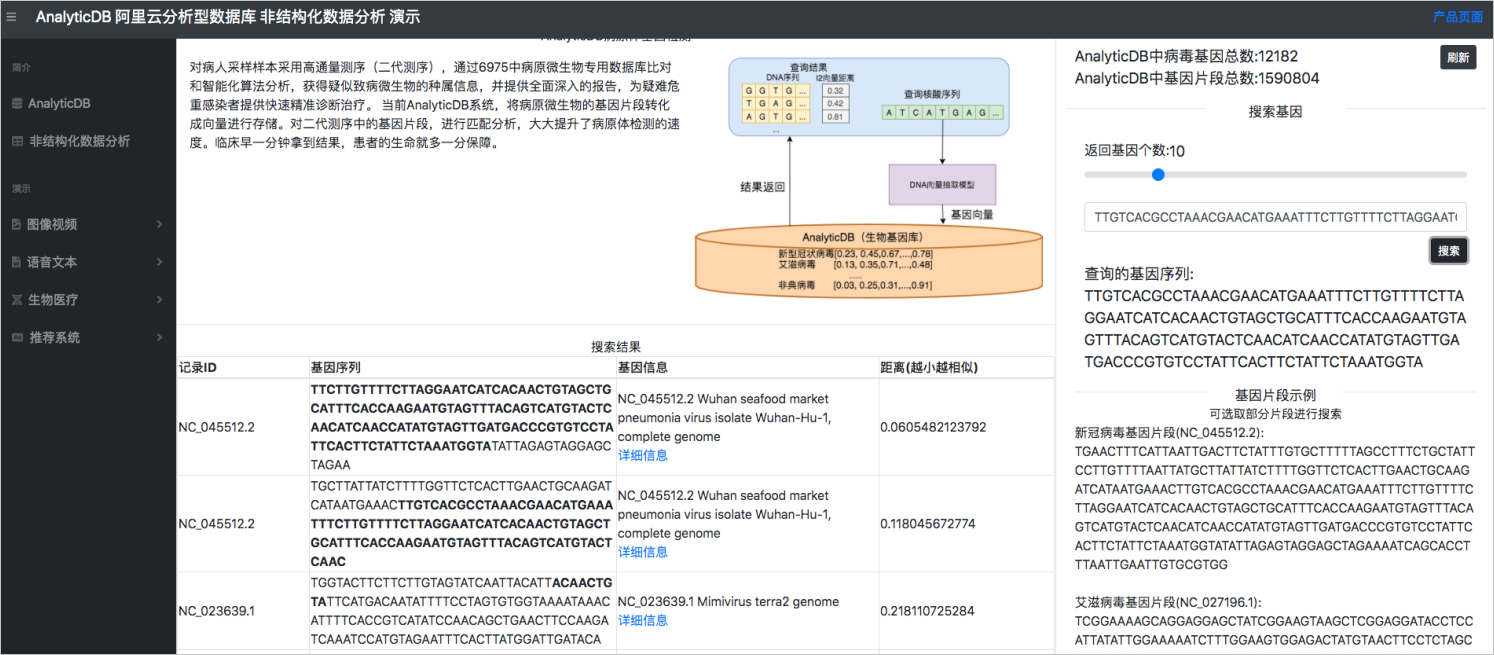

例如某用户在基因序列输入框中输入一段新冠肺病毒序列,然后单击检索,系统在毫秒之内返回相关基因片段,查询的基因序列显示某用户要查询的病毒序列,如图 3所示。

图 3. 示例查询
示例查询

系统架构

ADB负责存储和查询基因检测系统中所有结构化数据(例如基因序列的长度、基因的名称、基因的种类以及基因的详细介绍,DNA或者RNA等)和基因序列产生的特征向量。查询时使用基因向量抽取模型,将基因转化成向量,在基因库中进行粗排检测,然后使用经典的Needleman-Wunsch [4]算法在匹配的向量结果集中进行精排,返回最相似的基因序列,如图 4所示。

图 4. 系统架构
系统架构

端到端的基因分析

本示例模拟人体的基因采样,将新冠肺炎病毒基因(塞尔维亚MT450872 [2],美国MT450873 [3])和中东呼吸综合症MERS基因(NC_019843.3 [10])三株病毒混合在一起,打散成75BP的序列作为测试集。通过ADB高效基因检测系统检测分析,能够快速识别当前测试集合中包含新冠肺炎病毒和MERS病毒。

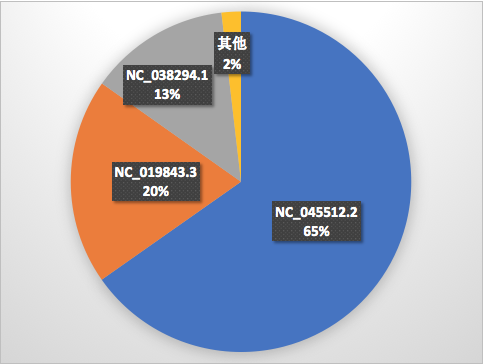

图 5. 基因匹配结果
基因匹配结果

图 5所示,ADB高效基因检测系统从病毒库检测返回三个基因组(NC_045512.2,NC_019843.3和NC_038294.1)。其中NC_045512.2(占比65%)是武汉海鲜市场的新冠肺炎病毒的基因;NC_019843.3(占比20%)是MERS病毒的基因;NC_038294.1(占比13%)是Beta型英国冠状病毒,是MERS病毒的另外一个名字 [8],也属于MERS病毒。通过分析,当前测试样本中包含了新冠肺炎病毒和MERS病毒。

基因查询过程

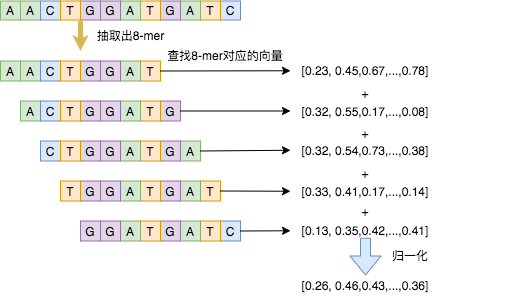

ADB基因向量抽取算法通过DNA K-Mer模型得到每个k-mer的向量。如图 6所示的一段12BP的基因序列,在这段基因序列中抽取出5个8-mers,然后将这5个8-mers转换成对应的向量,求和归一化之后,就是这段12BP基因序列的向量。为提升精度,也可以使用doc2vec [6]等学习模对整段基因片段进行转化。详细的基因向量收取算法请参见基因向量抽取算法

图 6. DNA序列转向量
DNA序列转向量

基因精度测试

为测试ADB高效基因检测系统的基因精度,训练了两个模型,全部病毒模型和21个病原体细菌模型(痤疮丙酸杆菌、金黄色葡萄球菌、表皮葡萄球菌、溶血葡萄球菌、大肠埃希氏菌、鲍曼不动杆菌、结核分枝杆菌、肺炎链球菌、肺炎克雷伯氏菌、流感嗜血杆菌、副流感嗜血杆菌、嗜麦芽窄食单胞菌、铜绿假单胞菌、屎肠球菌、纹带棒状杆菌、人疱疹病毒4型-EB病毒、细环病毒、人腺病毒B组、黄曲霉、白色假丝酵母、耶氏肺孢子菌)。将一个基因,每隔150个BP进行切分,然后将150BP的小分段转换成向量并存入向量库。病毒数据集包括12182个病毒、1590804个分段,21个细菌共275个基因,1521807个分段。

  • 实验一
    • 目的:

      随机在当前基因库中取出75BP的小片段,查询75BP的基因片段是从哪个基因的哪个片段中提取的。

    • 结果:

      在基因库中检测75BP的基因片段,在返回的前N个结果集中,查看是否包含75BP基因片段对应的基因片段,通过图 7计算Top-n的精度(Precision(n)),其中n表示查询返回的列表长度;u表示查询次数,取值为1000次。

      图 7. 公式
      公式

      以上公式的含义为在第i次查询中,序列si是否出现在Top-n的列表中,出现为1,不出现为0。如果n越小,精度越高,实际应用中的效率也越高。针对两个模型来说,top20的精度均在99%以上,精度在0.99以上,如表 1所示,对于实际检验基因片段是否包含物种基因是足够的。

      表 1. 实验一结果
      数据集 top1 top2 top3 top4 top5 top10 top20
      病毒 0.866 0.965 0.983 0.986 0.99 0.992 0.994
      21个细菌 0.901 0.975 0.987 0.987 0.993 0.994 1.0
  • 实验二
    • 目的:
      随机在当前基因库中取出75BP的基因片段,将75BP的基因段进行2%的随机突变,在基因库中查询是否包含75BP的基因片段对应的基因片段。
      说明 自然界中基因突变的概率很低,例如人的30亿个碱基,新生儿会有30个基因发生突变。病毒RNA的突变概率会高一些,一般也小于1%
    • 结果:

      在基因库中检测随机突变后的75BP基因段,在返回的前N个结果集中,找到了包含75BP的基因片段对应的基因片段。基因突变之后,虽然查询精度有所下降,但top20的精度也都达到了0.99,如表 2所示。

      表 2. 实验二结果
      数据集 top1 top2 top3 top4 top5 top10 top20
      病毒 0.846 0.954 0.960 0.976 0.98 0.982 0.99
      21个细菌 0.884 0.961 0.968 0.973 0.973 0.989 1.0
  • 实验三
    • 目的:

      对比在ADB数据库和Blast数据库中的基因检测速度。

    • 结果:

      为得到实验结果下载了病毒序列、菌类基因序列、部分植物基因序列 [7],总数量为9.7GB。分别将相关数据导入ADB数据库和Blast数据库中,分别进行100次不同的查询,取实验结果的平均值。Blast需要3.22秒才能返回结果,而ADB在算法精度为top30、精度为0.95的准确性下,测试端到端的查询(包括查询基因转换向量、向量粗排和Needleman-Wunsch算法的精排)只需要0.257秒,相比Blast的3.22秒,ADB提升了12.5倍,如表 3所示。

      表 3. 实验三结果
      算法 响应时间(秒)
      Blast 3.27
      ADB 0.257

附录
