在Kubernetes集群中,Ingress是授权入站连接到达集群服务的规则集合,可以为您提供七层负载均衡能力,您可以通过Ingress配置提供外部可访问的URL、负载均衡、SSL、基于名称的虚拟主机等。作为集群流量接入层,Ingress的高可靠性显得尤为重要,本文介绍如何部署一套高性能高可靠的Ingress接入层。

背景信息

高可靠部署架构

高可靠性首先要解决的就是单点故障问题,通常系统采用多副本部署的方式,在Kubernetes集群中部署高可靠Ingress接入层同样采用多节点部署架构,同时由于Ingress作为集群流量接入口,建议系统采用一个Ingress服务独占一个Ingress节点的方式,以避免业务应用与Ingress服务发生资源抢占。

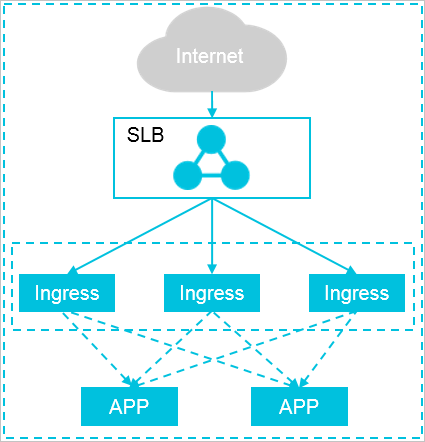

架构

如上述部署架构图,由多个独占Ingress实例组成统一接入层来承载集群入口流量,同时可依据后端业务流量水平扩缩容Ingress节点。若您前期的集群规模并不大,也可以采用将Ingress服务与业务应用混部的方式,但注意进行资源限制和隔离。

查看集群默认部署的Pod副本及公网地址

当您成功创建一个集群后,默认情况下,集群内部已经部署了一套拥有2个Pod副本的Nginx Ingress Controller服务,其前端挂载在一个公网SLB实例上。

  1. 执行以下命令查看部署Nginx Ingress Controller服务的Pod。
    kubectl -n kube-system get pod | grep nginx-ingress-controller

    预期输出:

    nginx-ingress-controller-8648ddc696-2bshk                    1/1     Running   0          3h
    nginx-ingress-controller-8648ddc696-jvbs9                    1/1     Running   0          3h
  2. 执行以下命令查看nginx-ingress-lb服务对应的公网SLB地址。
    kubectl -n kube-system get svc nginx-ingress-lb

    预期输出:

    NAME               TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)                      AGE
    nginx-ingress-lb   LoadBalancer   172.xx.x.xx   118.xxx.xxx.xx   80:32457/TCP,443:31370/TCP   21d

部署高可靠的Ingress接入层

随着集群业务规模的逐渐扩大,系统需要扩容Ingress接入层,以保证集群接入层的高性能高可用。通过调整Nginx Ingress Controller Deployment的Pod副本数量,可以快速增加Ingress接入层的规模。

  1. 执行以下命令,将Pod副本数量扩容到3个。
    kubectl -n kube-system scale --replicas=3 deployment/nginx-ingress-controller
    deployment.extensions/nginx-ingress-controller scaled
  2. 执行以下命令,查看部署Nginx Ingress Controller服务的Pod。
    kubectl -n kube-system get pod | grep nginx-ingress-controller

    预期输出:

    nginx-ingress-controller-8648ddc696-2bshk                    1/1     Running   0          3h
    nginx-ingress-controller-8648ddc696-jvbs9                    1/1     Running   0          3h
    nginx-ingress-controller-8648ddc696-xqmfn                    1/1     Running   0          33s
