在多维报告中可以从地图、解析图、趋势图、地域、散点图等维度深入分析云拨测任务的性能结果。

前提条件

创建任务

功能入口

  1. 登录ARMS控制台。
  2. 在左侧导航栏中单击云拨测。
  3. 在定时拨测页面单击目标任务的名称或最右列的详情。

    进入任务概览页面。

  4. 在左侧导航栏中单击多维报告。

    进入多维报告页面。在任务名称下面可以设置时间段、域名和性能指标等筛选条件。

功能介绍

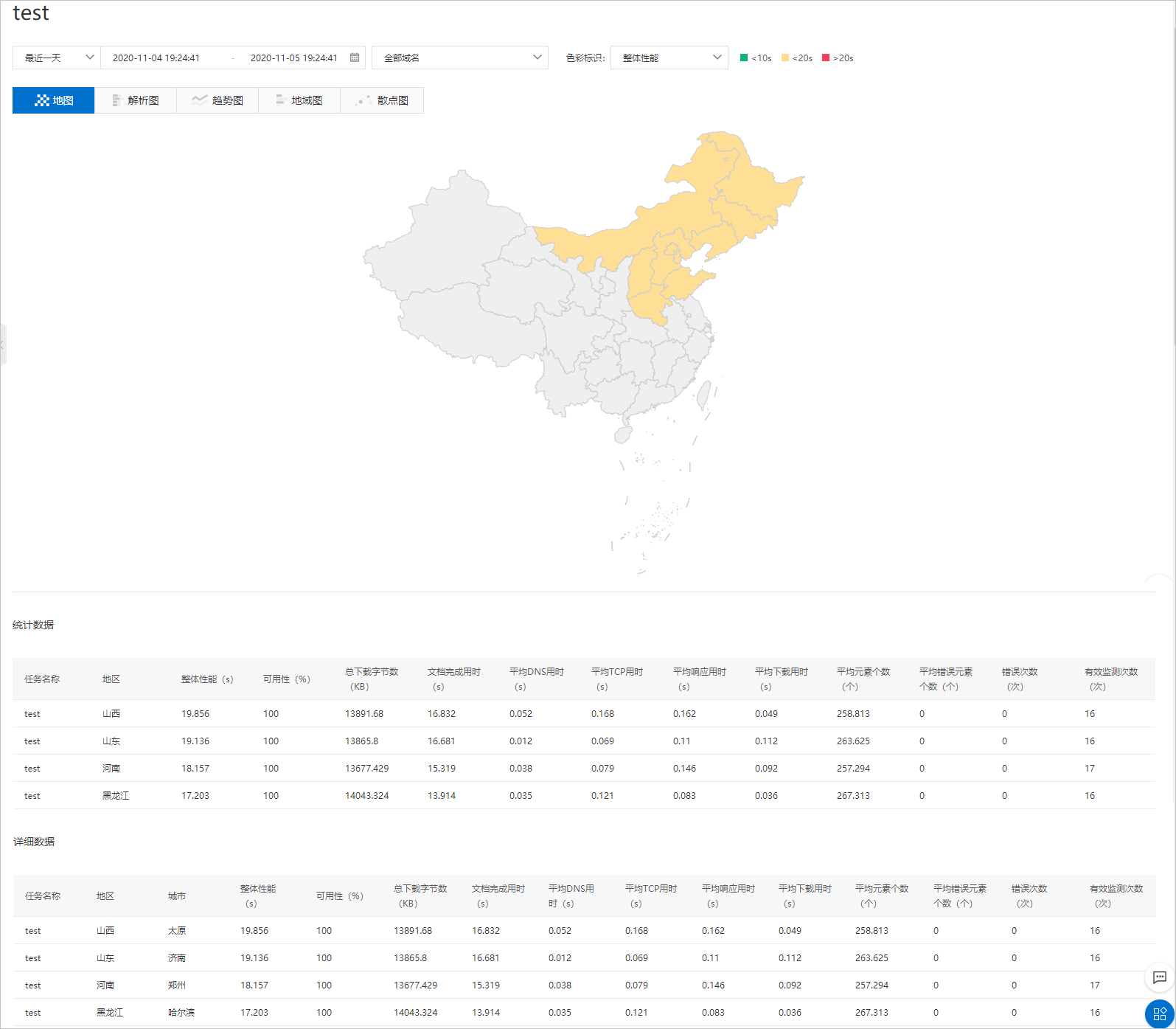

地图

Cloud dial test_map
  • 在地图区域以地图形式实时展示各省份维度的用户体验情况。将鼠标悬浮于地图上，可以显示省份和具体的性能指标数据。
  • 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
  • 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

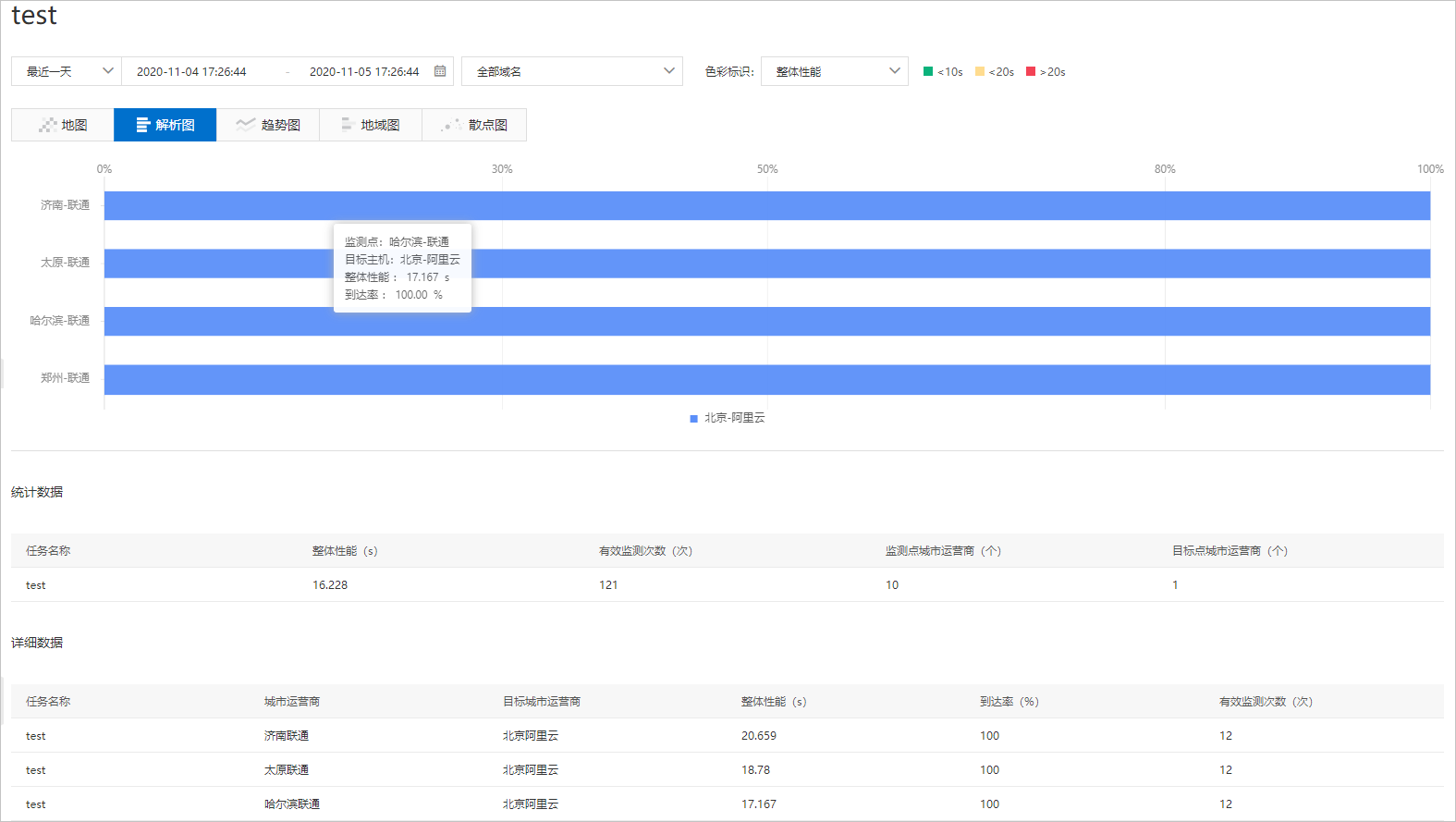

解析图

Cloud dial test analysis diagram
  • 在解析图区域显示各运营商的性能指标数据。将鼠标悬浮于解析图上，可以显示具体的性能指标数据。
  • 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
  • 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

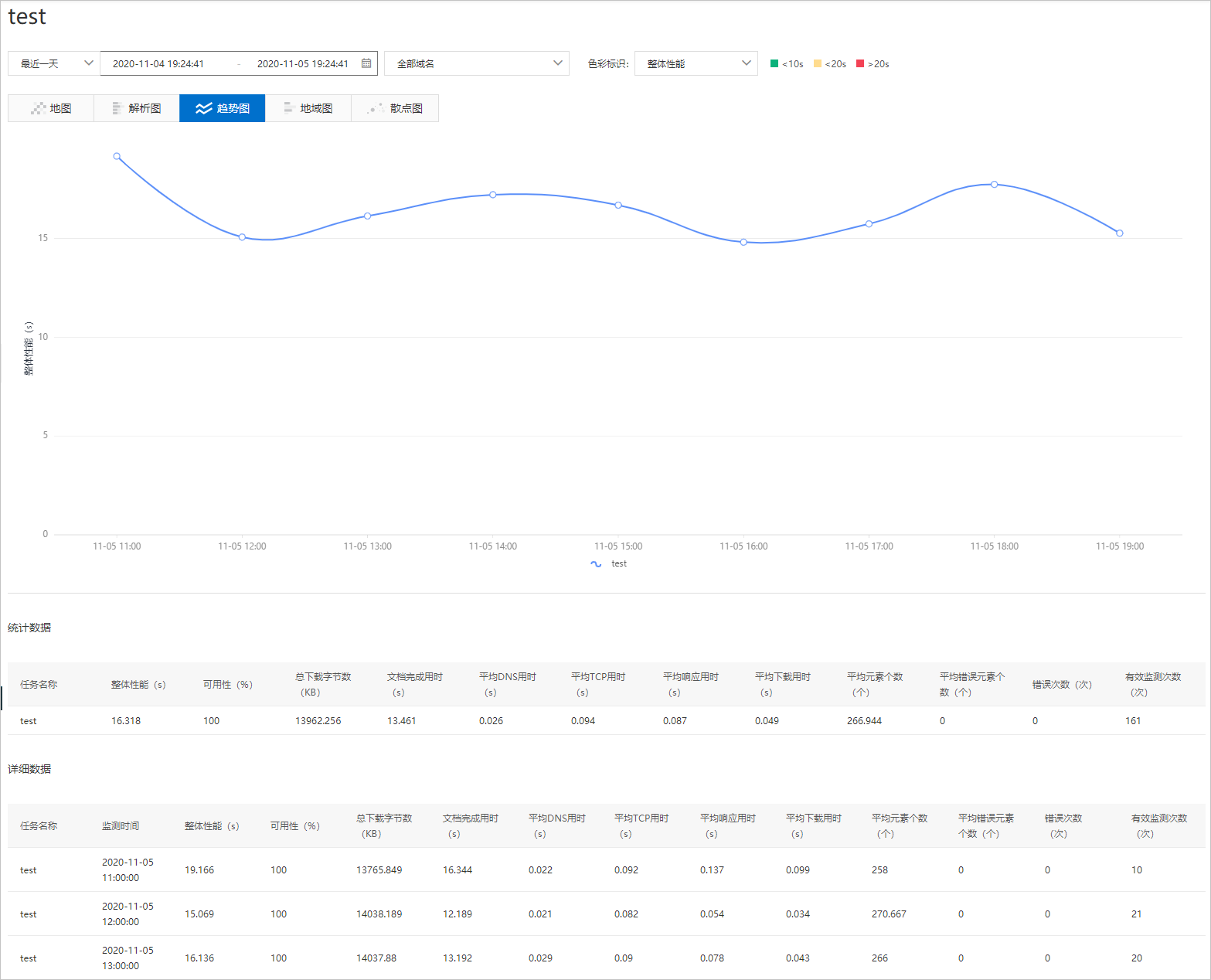

趋势图

Cloud dial test trend graph
  • 在趋势图区域显示各运营商的性能指标数据走势。将鼠标悬浮于趋势图上，可以显示具体的性能指标数据。
  • 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
  • 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

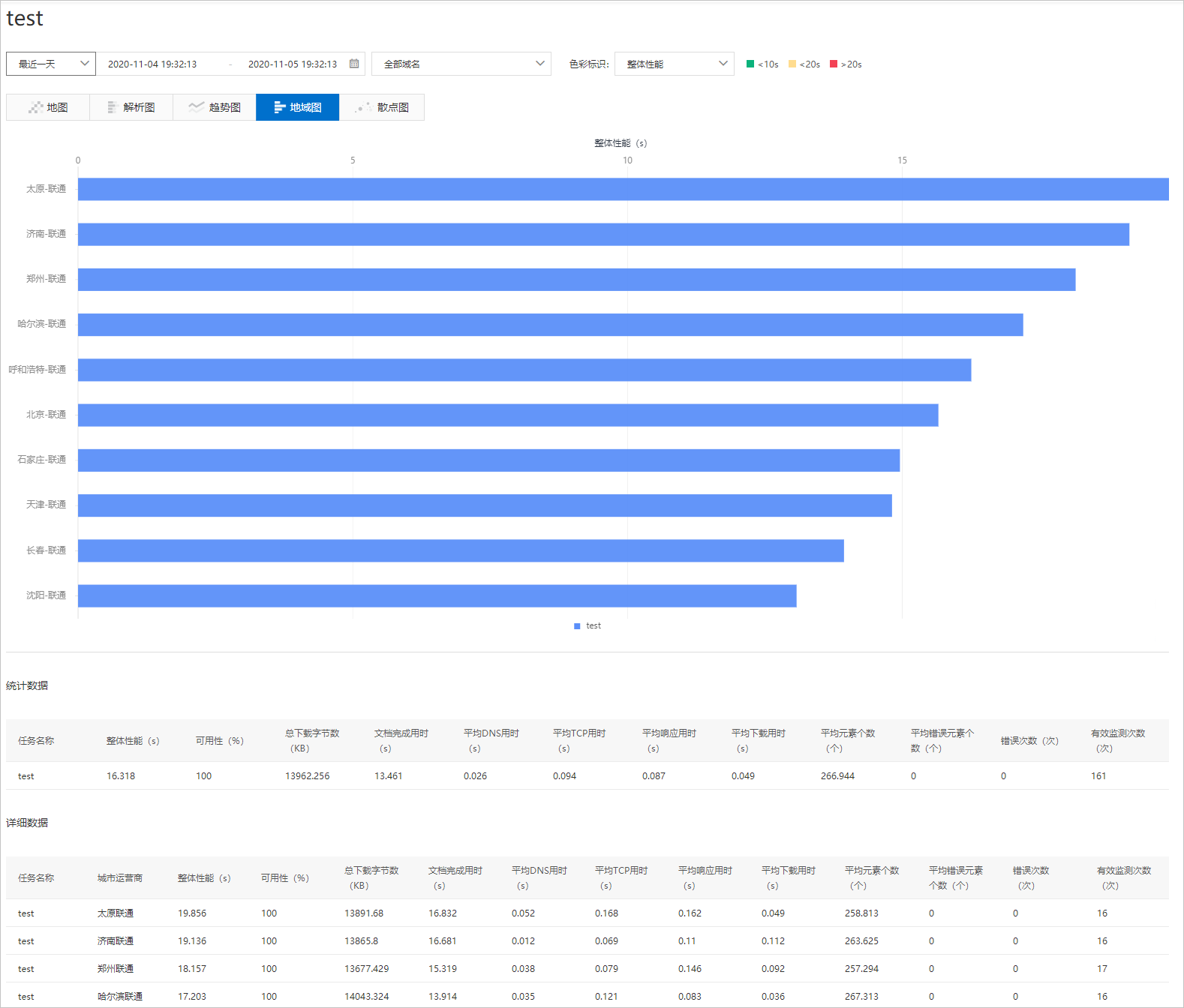

地域图

Cloud dial survey area map
  • 在地域图区域显示各运营商的性能指标数据。将鼠标悬浮于地域图上，可以显示具体的性能指标数据。
  • 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
  • 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

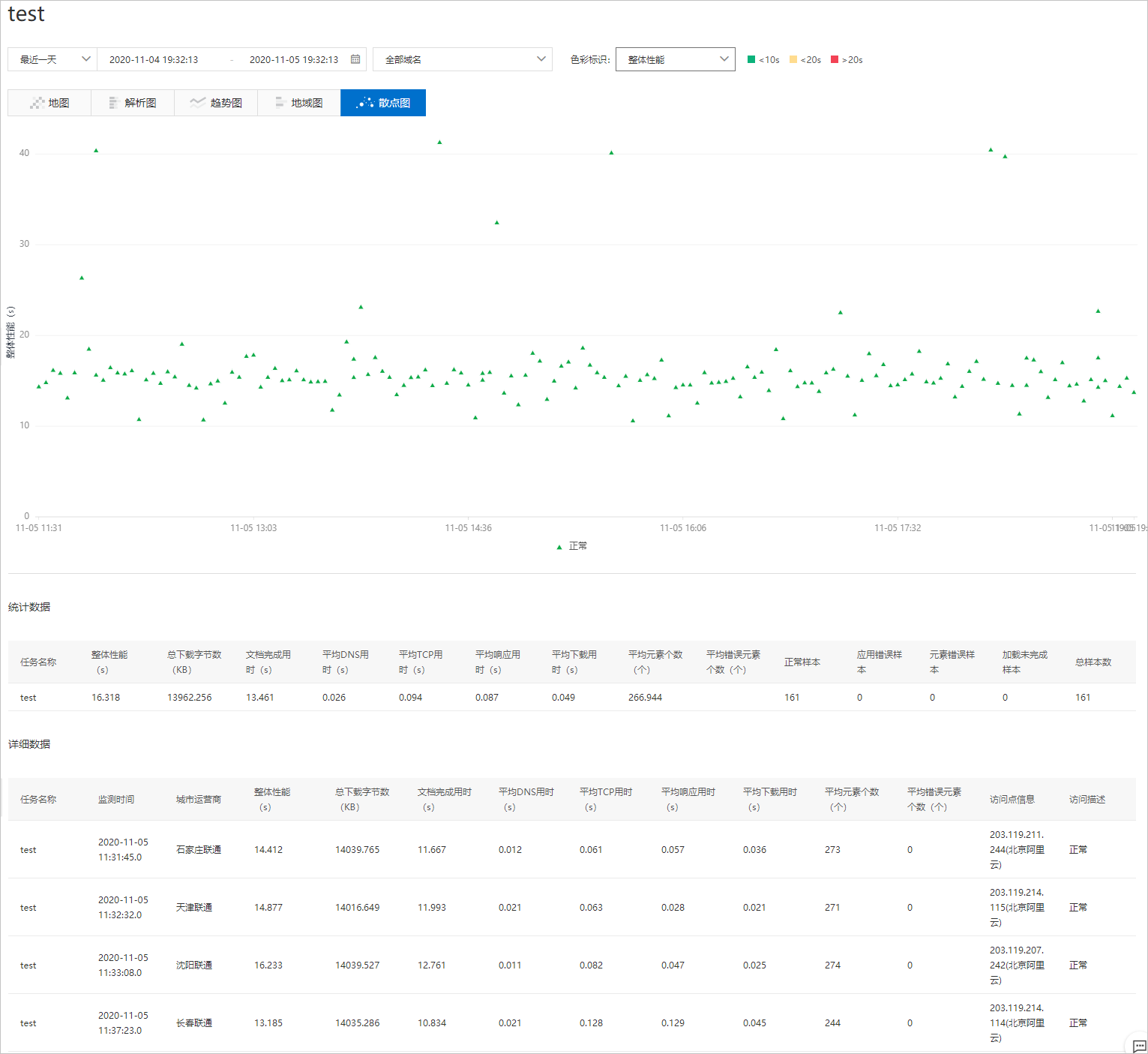

散点图

Cloud dial test scatter plot
  • 在散点图区域显示各运营商的性能指标数据。将鼠标悬浮于散点图上，可以显示具体的性能指标数据。
  • 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
  • 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

指标说明

表 1. 通用指标
指标参数名称 说明 警显指标
较好 一般 较差
任务名称 云拨测任务的名称 。 无
整体性能（s） 一段时间内，从页面开始浏览到最后一包数据接收完成之间的时间间隔的平均值 。 ≤10 ≤20 >20
可用性（%） 执行监测任务的客户端对应用访问的成功率。

可用性=有效监测次数/总监测次数*100%

 >96 >92 ≤92
平均元素个数（个） 所有监测数据中平均加载完成的元素个数。

平均元素个数=全部元素个数/有效散点数

 ≤80 ≤150 >150
平均错误元素个数 平均错误元素个数=总错误个数/有效散点个数 无
错误次数 监测过程中，访问失败的次数 。 无
有效监测次数 有效监测次数为绿色，即没有错误码的散点数。 无
表 2. 地图指标
数据分布 指标参数名称 说明 警显指标
较好 一般 较差
统计数据 地区 监测任务运行商所在的地区（省份）。 无
总下载字节数（KB） 该地区（省份）整个浏览过程中总下载字节量的平均值。 ≤900 ≤2000 >2000
文档完成用时（s） 该地区（省份）从页面开始浏览到基础文档解析完成之间的时间间隔。 ≤10 ≤20 >20
平均DNS用时（s） 该地区（省份）所有元素平均DNS花费时间（Cache元素除外）。 ≤0.15 ≤0.3 >0.3
平均TCP用时（s） 该地区（省份）所有元素平均TCP花费时间（Cache元素除外）。 ≤0.2 ≤0.5 >0.5
平均下载用时（s） 该地区（省份）所有元素平均下载花费时间（Cache元素除外） 。 ≤1 ≤2.5 >2.5
平均响应用时（s） 该地区（省份）所有元素平均响应花费时间（Cache元素除外） 。 ≤0.3 ≤0.8 >0.8
详细数据 城市 该地区（省份）的城市名。 无 无 无
表 3. 解析图指标
数据分布 指标参数名称 说明
统计数据 监测点城市运营商个数 有监测数据的城市运营商的总个数。
目标点城市运营商个数 访问过服务器的城市运营商的总个数。
详细数据 城市运营商 有监测数据的城市运营商。
目标点 访问过服务器的城市运营商。
到达率 到达率=目标城市运营商有效监测次数/监测城市运营商的总有效监测次数*100%
表 4. 地域图指标
数据分布 指标参数名称 说明
详细数据 城市运营商 监测点城市运营商。
表 5. 散点图指标
数据分布 指标参数名称 说明
统计数据 正常样本 整个监测过程中，未出现任何问题的样本个数。
应用错误样本 页面加载出错的样本。
元素错误样本 元素加载出错，但是页面可以正常访问的样本。
加载未完成样本 在一段时间内，访问元素个数少于平均元素的80%的样本。
详细数据 访问点信息 基础文档目标IP的运营商。
访问描述 访问状态描述，访问是否正常。
