查看Prometheus监控指标

打开监控仪表板

安装Prometheus监控插件后，即可在Prometheus监控页面打开预置的监控仪表板。

1. 登录ARMS控制台。
2. 在左侧导航栏单击Prometheus监控。
3. 单击监控列表，Prometheus监控页面会列出您的阿里云账号下在阿里云容器服务Kubernetes版中的全部Kubernetes集群。
4. 在Prometheus监控页面上，单击已安装大盘列中的链接，即可在浏览器新窗口中打开对应的监控仪表板。

查看监控指标

您可以通过以下预置监控仪表板查看监控指标。

• K8s集群概览仪表板



  该仪表板展示的监控指标主要包括：

  • 总体使用量信息：例如集群CPU使用率、集群内存使用率、集群文件系统使用率。
  • CPU信息：例如Pod CPU使用率、全部进程CPU使用率。
  • 内存信息：例如Pod内存使用率、全部进程内存使用率。
  • 网络信息：例如网络I/O压力、Pod网络I/O、所有进程网络I/O。

• K8s部署仪表板



  该仪表板展示的监控指标主要包括：

  • 概览：部署CPU使用率、部署内存使用率、不可用副本数。
  • 详情：CPU使用率、内存使用率、全部进程网络I/O。

• Pod仪表板



  该仪表板展示的监控指标主要包括：

  • Pod基本信息：Pod IP地址、Pod状态、Pod容器、容器重启次数。
  • 总体使用量信息：例如Pod CPU使用率、Pod内存使用率。
  • CPU信息：例如Pod CPU使用率、全部进程CPU使用率。
  • 内存信息：例如Pod内存使用率、全部进程内存使用率。
  • 网络信息：例如网络I/O压力、Pod网络I/O、所有进程网络I/O。

• 主机详情仪表板



  该仪表板展示的监控指标主要包括：

  • CPU信息：例如CPU核数、CPU使用率、CPU I/O等待时间。
  • 内存信息：例如内存总量、内存使用率。
  • 磁盘信息：例如磁盘总空间、磁盘IO读写时间、磁盘读写速率。
  • 网络信息：例如网络流量、TCP连接情况。

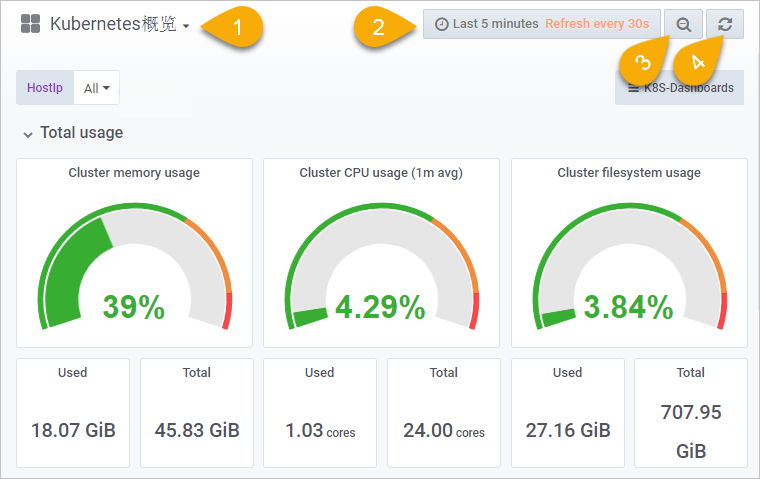

仪表板常用操作

对仪表板的常用操作如下所示。

1. 切换仪表板

   该下拉菜单显示当前查看的仪表板名称，并可用于切换至下拉菜单中的其他仪表板。您可以通过在顶部搜索栏中输入名称来查找仪表板，或者使用Filter（筛选条件）在下拉菜单中筛选出带有指定Tag（标签）的仪表板。



2. 设置时间区间和刷新频率

   单击此图标后，您可以在浮层中选择预定义的监控数据相对时间区间，例如过去5分钟、过去12小时、过去30天等，也可以通过设置时间起点和终点来设置自定义的绝对时间区间。此外，您可以在浮层中设置仪表板的刷新频率。



3. 扩大时间区间

   每单击一次该扩大按钮，时间区间就会扩大为当前的两倍，且时间起点迁移和终点后移的幅度相等。例如，假设当前选择的时间区间为过去10分钟，则单击一次该过大按钮后，时间区间的前面和后面将会各延长5分钟。

4. 手动刷新

   单击此按钮将会刷新当前仪表板中所有面板的监控数据。

5. 筛选监控数据

   选择此下拉菜单中的选项即可筛选当前仪表板显示的监控数据。

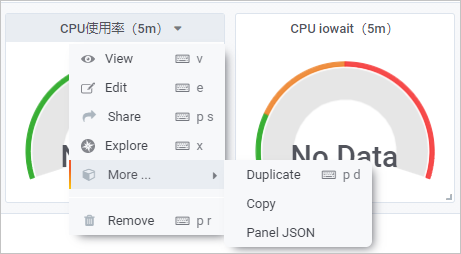

仪表板面板常用操作

单击面板顶部的下拉菜单后，可进行以下操作：

• 全屏查看当前面板：单击View，或按快捷键V。再次按快捷键V或Esc即可退出全屏模式。
• 分享当前面板：单击Share，或依次按下P和S打开分享对话框，获得当前面板的分享链接、嵌入链接或快照链接。
• 获得当前面板的JSON代码：选择More > Panel JSON，然后在JSON对话框中拷贝JSON代码。
• 将当前面板的数据导出为CSV文件：选择More > Export CSV，然后在Export CSV对话框中设置导出格式并导出。
• 打开或关闭图例：选择More > Toggle legend，或依次按下P和L即可切换图例的可见性。
