实时诊断

查看调用链信息

1. 登录链路追踪Tracing Analysis控制台。
2. 在左侧导航栏中单击应用列表，并在应用列表页面顶部选择地域，然后单击目标应用名称。
3. 在左侧导航栏中单击实时诊断，在实时诊断页面，单击上方的 + 图标，可同时或分别添加Span名称、IP和Tag三个过滤条件。
   说明 在添加过滤条件时，可添加单个Span名称或IP和多个Tag。

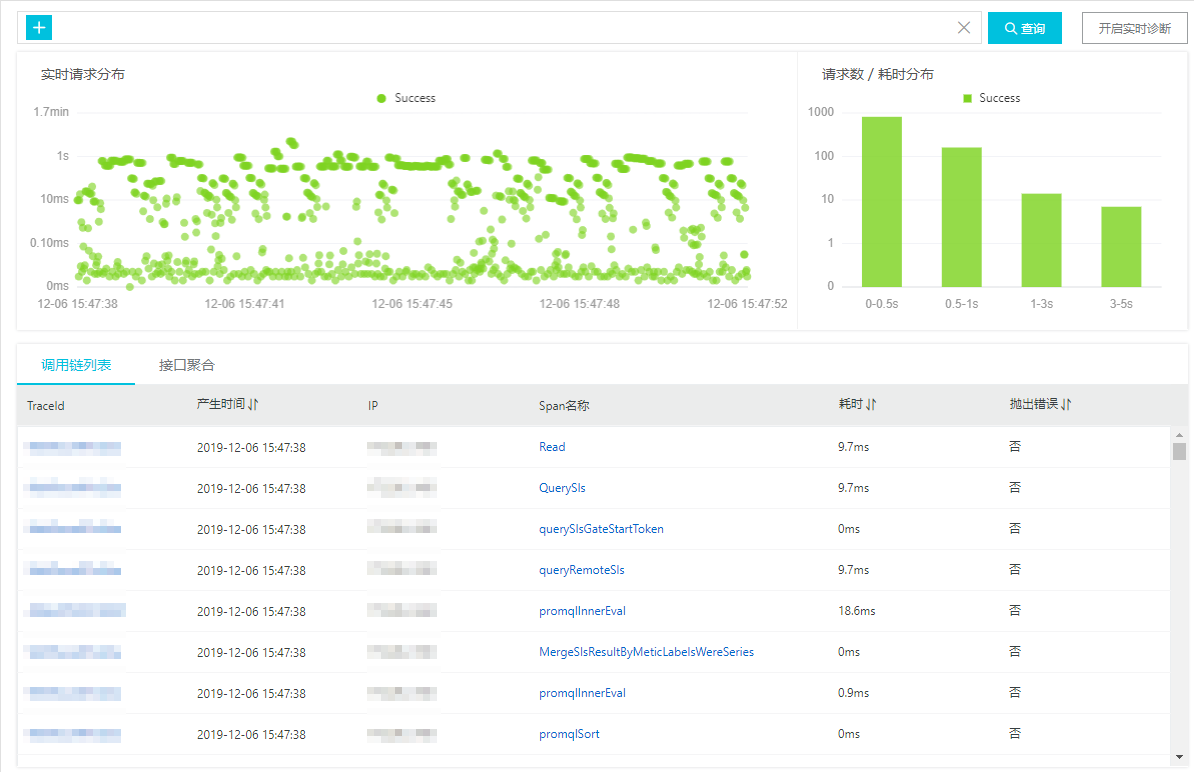

4. 单击查询，可查看过滤后的调用链信息，包括：
   • 实时请求响应时间分布的点阵图。
     说明 使用鼠标框选点阵图中的某个区域，可以拉取此区域的实时诊断结果。
   • 请求数 / 耗时分布图。
   • 调用链信息列表。



查看调用链瀑布图

1. 单击调用链列表中的某条TraceId，显示调用链瀑布图。

   在调用链路页面上，您可以看到调用链的Span名称、应用名、状态、IP地址/机器名称、日志产生时间和时间轴等信息。

   说明 IP地址字段显示的是IP地址还是机器名称，取决于应用设置页面上的显示配置。详情请参见管理应用和标签。



2. 将鼠标悬浮于Span名称上，可以查看该Span的时长、开始时间、Tag和日志事件等信息。



查看接口聚合列表

单击接口聚合页签，查看将调用链按照Span名称聚合后的接口聚合列表。
