如需在自建Web应用中免登录查看链路追踪控制台的页面,您可将链路追踪控制台嵌入自建Web应用,以此避免系统间的来回切换。

教程概述

预期结果

参照本教程的方法进行实际操作后将实现以下效果:

  • 可登录您的自有系统并浏览嵌入的应用列表、应用详情、调用查询等页面。
  • 可隐藏链路追踪页面的顶部导航栏和左侧导航栏。
  • 可通过访问控制RAM系统控制操作权限,例如将完整权限改为只读权限等。

访问流程

使用本教程所述方法访问链路追踪页面的流程如图所示。

Tracing Analysis Embedding Digram

准备工作:创建RAM用户并添加权限

首先使用阿里云账号创建RAM用户并为其添加调用STS服务扮演RAM角色的权限。

  1. 登录RAM控制台,在左侧导航栏中选择人员管理 > 用户,并在用户页面上单击新建用户
  2. 新建用户页面的用户账号信息区域框中,输入登录名称显示名称。在访问方式区域框中,勾选编程访问,并单击确认
    Create RAM User
    注意 RAM会自动为RAM用户创建AccessKey(API访问密钥)。出于安全考虑,RAM控制台只提供一次查看或下载AccessKeySecret的机会,即创建AccessKey时,因此请务必将AccessKeySecret记录到安全的地方。
  3. 手机验证对话框中单击获取验证码,并输入收到的手机验证码,然后单击确定。 创建的RAM用户显示在用户页面上,但此时没有任何权限。
  4. 用户页面上找到创建好的用户,单击操作列中的添加权限
  5. 添加权限面板的选择权限区域框中,通过关键字搜索需要添加的权限策略AliyunSTSAssumeRoleAccess,并单击权限策略将其添加至右侧的已选择列表中,然后单击确定
    Add Permission for User
  6. 添加权限授权结果页面上,查看授权信息摘要,并单击完成

准备工作:创建RAM角色并添加权限

接下来创建RAM角色并为其添加访问链路追踪控制台的权限。上一步创建的RAM用户将会扮演该RAM角色访问链路追踪控制台。

  1. 登录RAM控制台,在左侧导航栏中单击RAM角色管理,并在RAM角色管理页面上单击新建RAM角色
  2. 新建RAM角色面板中执行以下操作并单击确定
    1. 选择类型页面的当前可信实体类型区域框中选择阿里云账号,并单击下一步
    2. 配置角色页面的角色名称文本框内输入RAM角色名称,并单击完成
    3. 创建完成页面上单击为角色授权
  3. 添加权限面板的选择权限区域框中,通过关键字搜索需要添加的权限策略,并单击权限策略将其添加至右侧的已选择列表中,然后单击确定
    Add Permission for Role
    • 如需添加链路追踪的完整权限,则添加AliyunTracingAnalysisFullAccess
    • 如需添加链路追踪的只读权限,则添加AliyunTracingAnalysisReadOnlyAccess
  4. 添加权限面板的授权结果页面上,查看授权信息摘要,并单击完成

步骤一:获取临时AccessKey和Token

登录自建Web后,在Web服务端调用STS AssumeRole接口获取临时AccessKey和Token,即临时身份。请选择一种方式调用该接口:

请注意,在示例代码中,您首先需要将以下参数替换为真实的值。

String akId = "<accessKeyId>";
String ak = "<accessKeySecret>";
String roleArn = "<roleArn>";

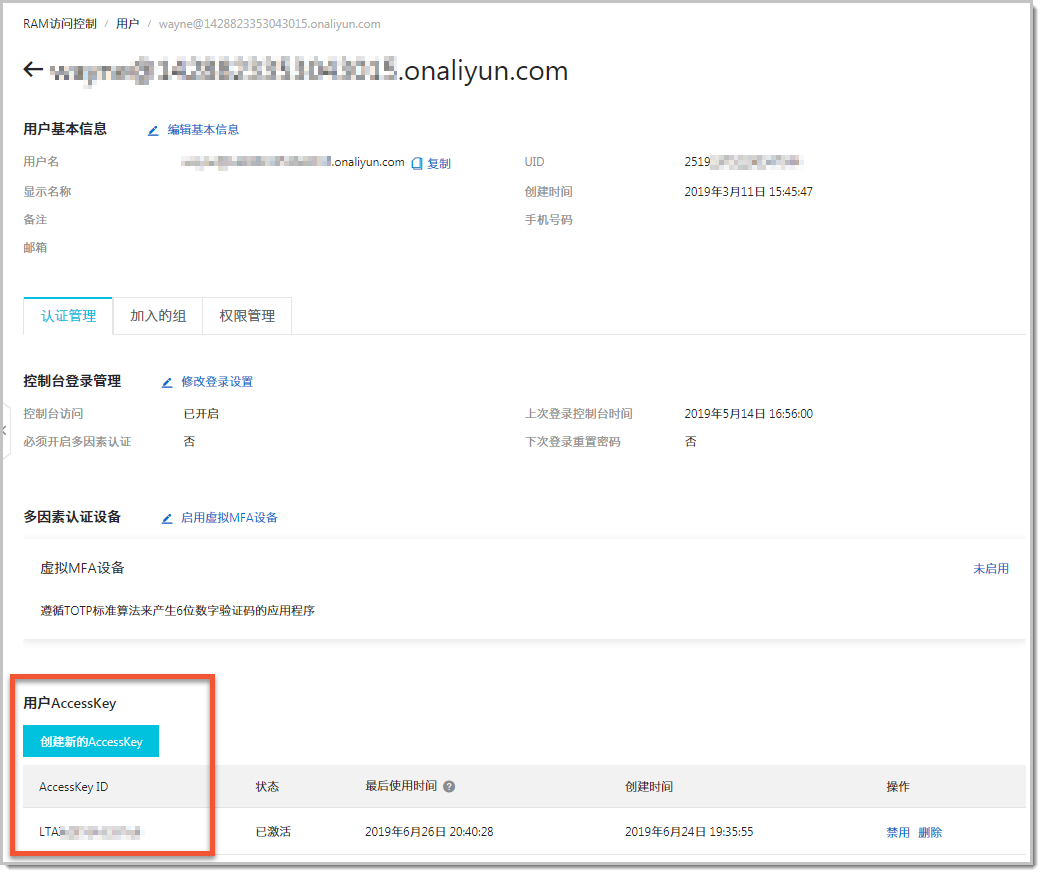

其中,<accessKeyId><accessKeySecret>是准备工作中创建的RAM用户的AccessKeyId和AccessKeySecret。

Example AccessKey

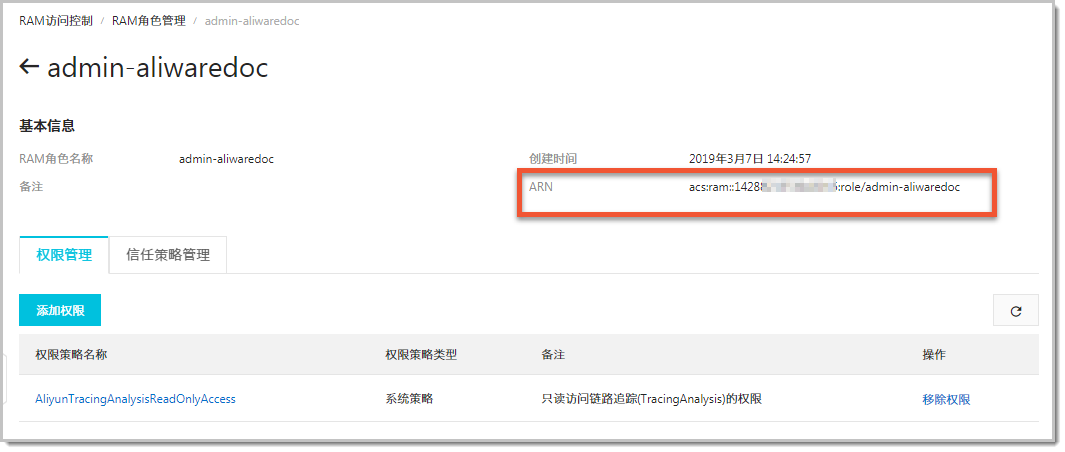

<roleArn>是准备工作中创建的RAM角色的标识ARN,可在RAM控制台的RAM角色基本信息页面获取。

Example ARN

步骤二:获取登录Token

在通过STS AssumeRole接口获取临时AccessKey和Token后,调用登录服务接口获取登录Token。
注意 STS返回的安全Token中可能包含特殊字符,请对特殊字符进行URL编码后再输入。
请求样例:
http://signin4service.aliyun.com/federation?Action=GetSigninToken
    &AccessKeyId=<STS返回的临时AccessKeyId>
    &AccessKeySecret=<STS返回的临时AccessKeySecret>
    &SecurityToken=<STS返回的安全Token>
    &TicketType=mini

步骤三:生成免登录链接

利用获取到的登录Token与待嵌入的链路追踪控制台页面链接生成免登录访问链接,以最终实现在自建Web中免登录访问链路追踪控制台页面的目的。
说明 由于Token有效期为3小时,建议在自建Web应用中将链接设置为每次请求时生成新登录Token,通过302请求返回进行跳转。
  1. 在链路追踪控制台获取待嵌入的控制台页面链接。例如杭州地域的应用列表页面的链接为:
    https://tracing-analysis.console.aliyun.com/?hideTopbar=true&hideSidebar=true#/appList/cn-hangzhou
    说明 将hideTopbar设为true表示隐藏顶部导航栏,将hideSidebar设为true表示隐藏左侧导航栏。
  2. 利用步骤二中获取到的登录Token与链路追踪控制台页面链接生成免登录访问链接。 请求样例:
    http://signin.aliyun.com/federation?Action=Login
        &LoginUrl=<登录失效跳转的地址,一般配置为自建Web配置302跳转的URL>
        &Destination=<链路追踪控制台页面链接>
        &SigninToken=<获取到的登录Token>

执行结果

登录自建Web应用后,可见嵌入的链路追踪控制台页面效果如下图所示:

Example Result of Embedding

操作样例

本教程的示例代码基于Java SDK,以嵌入链路追踪控制台的应用列表为例。

获取示例代码
