内置发布

前提条件

内置的驱动需要符合物联网边缘计算的驱动规范，因此请确保已根据驱动规范，开发完成了您的驱动程序。驱动开发详情，请参见驱动开发。

背景信息

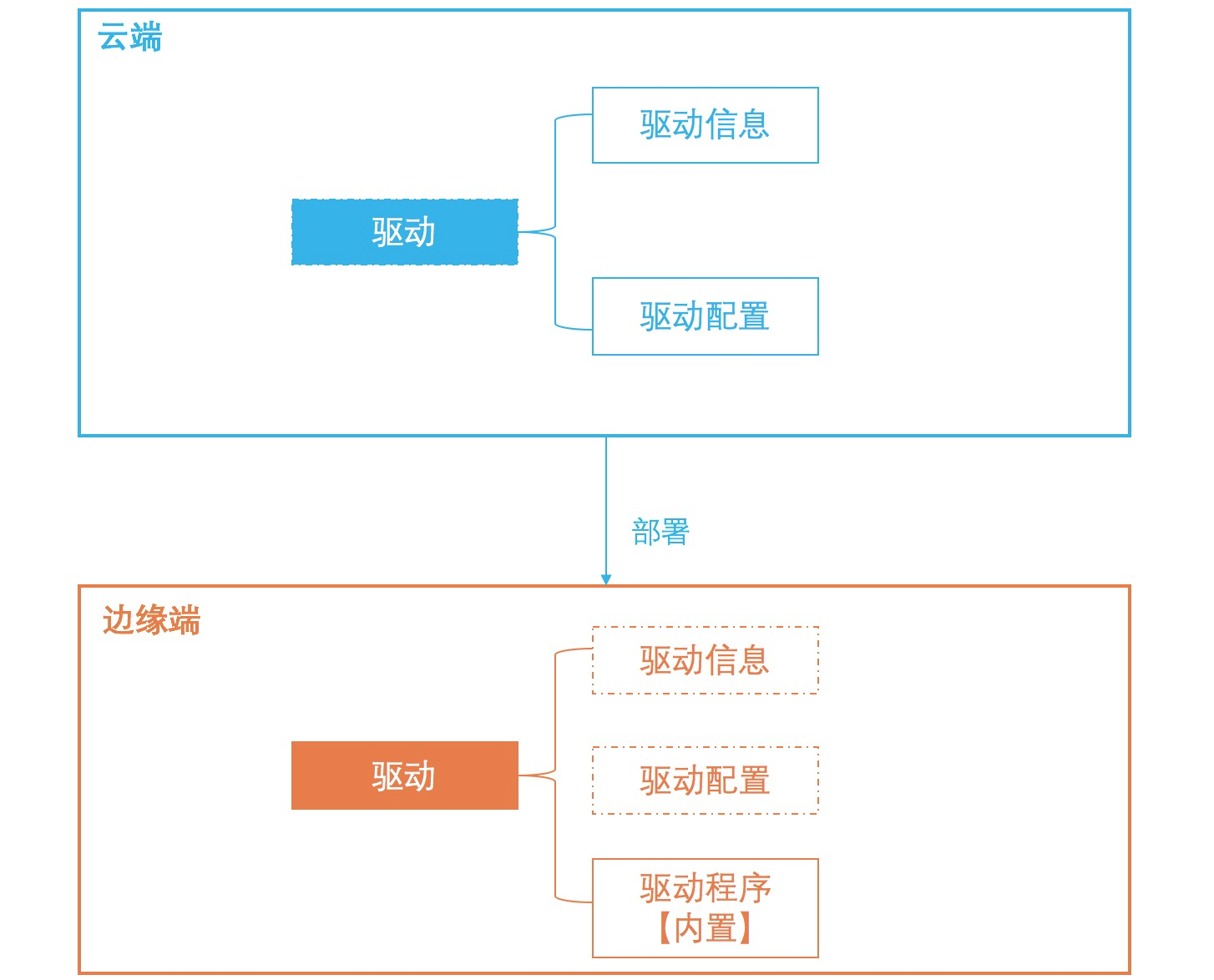

物联网边缘计算提供驱动内置能力，支持将驱动程序内置到网关，然后在云端配置部署驱动的描述信息（驱动名称、驱动编码语言、驱动运行环境、硬件架构等）和驱动通道配置、设备配置等。

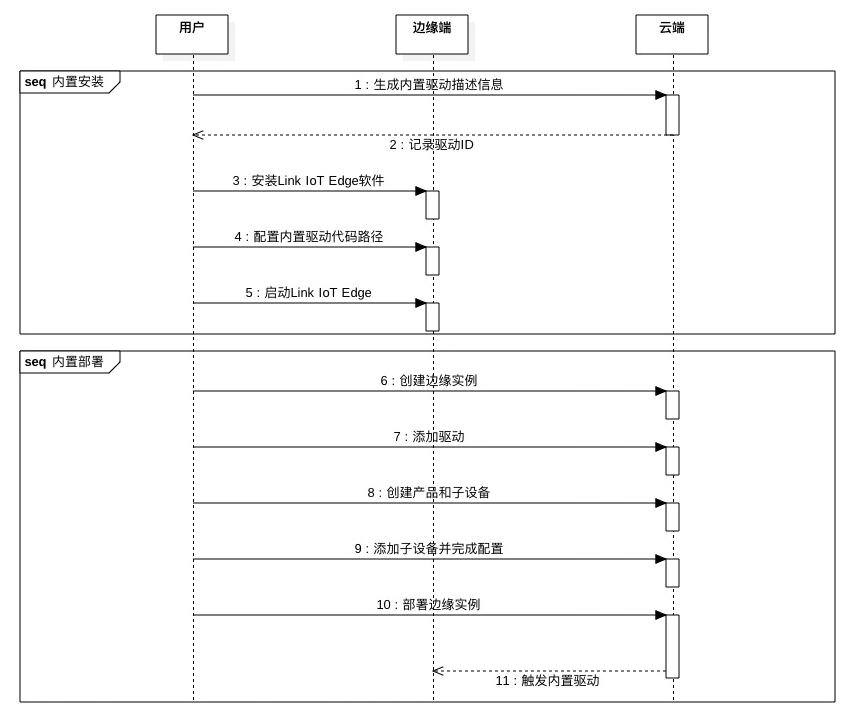

驱动内置发布流程图如下所示。

云端操作

1. 登录AIoT开放平台。

2. 在左侧导航栏选择资源管理 > 边缘计算 > 驱动管理。

3. 在驱动管理页面，单击新建驱动。

4. 在新建驱动页面，根据提示设置驱动参数。

   • 驱动信息

     参数	描述
     驱动名称	自定义驱动的名称。支持大小写英文字母、数字和下划线（_），必须以英文字母开头，不超过20个字符。
     通信协议类型	驱动开发所依赖的行业标准通信协议。当前支持的协议类型有Modbus、OPCUA、LoRa WAN和自定义。
     语言类型	驱动的语言类型，支持Node.js 8、Python 3.5、C和Java 8类型。 其中，若选择C类型，则还需要选择驱动的CPU架构。
     驱动是否内置	选择是否内置驱动文件。 是：无需上传驱动文件，使用本地内置驱动。 否：需要上传驱动文件，通过云端部署通道直接部署驱动。 内置发布必须选择是。
     驱动版本	设置驱动的版本，必须是该驱动唯一的版本号，即一个驱动不可以设置两个相同的版本号。
     驱动适配的边缘版本	选择驱动适配的边缘版本，即该驱动只能在该边缘版本及以上版本的网关中运行。
     驱动版本描述	描述您创建的驱动，可以为空。

   • 驱动配置

     参数	描述
     配置格式	配置格式有如下三种： 键值对配置 JSON格式 配置文件
     配置格式为键值对配置时	单击新增配置，通过设置配置名称、值、注释来配置驱动。最多添加100个键值对。
     配置格式为JSON格式时	编写JSON格式配置内容，内容不超过1 KB。编写内容时，系统自动校验格式。若格式错误，可根据系统提示编写正确格式的内容。
     配置格式为配置文件时	需要在本地编写配置文件，并上传。

   • 容器配置

     参数	描述
     是否使用宿主机host模式	选择是否隔离容器的网络。 是：表示不隔离容器的网络，直接使用宿主机网络环境。 否：表示隔离容器的网络，需要设置网络端口映射。
     网络端口映射	当是否使用宿主机host模式为否时出现的参数。函数的网络环境和宿主机的环境是完全隔离的。通过网络端口映射，将容器内函数的监听端口映射到宿主机的某一个端口上，实现不同主机上的客户端程序，能够访问该函数提供的服务。 最多支持映射10条网络端口。 例如，运行在宿主机容器内的fc-http-server函数，通过80端口对外界提供服务。此时，其它主机上的客户端程序，无法通过访问宿主机的80端口，访问到fc-http-server函数。因此需要将fc-http-server函数所在的容器端口映射到宿主机的某一个端口上（例如将容器内的80端口映射到宿主机8080端口），允许其它主机上的客户端程序通过访问${your_host_ip_address}:8080，访问到容器内部的fc-http-server函数。
     是否启动特权模式	容器内的root用户实际上只是宿主机的一个普通用户。若在容器内部做修改系统时间、使用mount命令等需要root权限的操作，则需要赋予容器privileged特权，即启动特权模式。 说明 特权模式下，容器内部拥有宿主机的root权限，而且宿主机的所有设备会默认映射到容器内部，即无需配置设备映射。
     设备映射	当是否启动特权模式为否时出现的参数。设备管理系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的设备（例如串口）时，需要将设备映射到运行函数的容器内部。最多可添加10个设备映射。
     卷映射	文件系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的文件时，需要将文件映射到运行函数的容器内部。最多可添加10个卷映射。
     内存限制	设置容器的内存上限。 当容器内存使用超过限制时，容器会被重启。 如果内存限制值过小，可能会导致容器内的应用运行失败。 默认内存为1024 MB，请根据容器内应用大小，上调内存限制。

   • 校验配置

     参数	描述
     驱动配置	选中该参数，表示将该驱动分配到边缘主机并关联终端设备后，必须设置驱动配置，才可以将驱动部署到边缘主机。
     设备配置	选中该参数，表示将该驱动分配到边缘主机并关联终端设备后，必须设置设备配置，才可以将驱动部署到边缘主机。

5. 完成参数的设置并上传成功驱动文件后，单击确认。您可以在驱动管理页面中看到刚刚创建的驱动。

   说明

   鼠标悬浮到驱动名称上，可以查看该驱动的ID，请复制并保存驱动ID的文本内容，后续步骤中将使用该驱动ID。

边缘端操作

物联网边缘计算提供led_driver示例驱动程序，请参见led_driver源码。您可以使用示例驱动程序，体验驱动内置功能。

1. 登录边缘一体机，执行如下命令，创建内置驱动总目录。

   sudo -E mkdir -p /linkedge/pre-installed/

2. 执行如下命令，创建内置驱动文件夹，并将本文“前提条件”中准备的驱动程序及依赖库放置到该目录下。

   sudo -E mkdir -p /linkedge/pre-installed/{your_driver_name}/

   其中，{your_driver_name}为您驱动程序的名称。例如驱动程序名称为led_driver，则实际执行的命令如下所示。

   sudo -E mkdir -p /linkedge/pre-installed/led_driver/

3. 检查网关是否已安装如下内置驱动的依赖工具。

   工具名称	用途
   sed	查找和替换文本文件内容的工具。
   jq	JSON文件解析工具。
   base64	Base64编码工具。

4. （可选）若网关上没有sed、jq、base64工具，您需要执行如下步骤，确保内置驱动Shell脚本工具正常运行。

   1. 进入物联网边缘计算默认配置目录。

      cd /linkedge/gateway/build/config/config-manager

   2. 打开config_default.json文件，找到config条目。

   3. 在config条目下，新增如下key:value键值对。

      {
          "config": {
              "gw_drivercode_{your_driver_id}":"{your_driver_path}",
          }
      }

      其中，{your_driver_id}为本文上方云端操作中保存的驱动ID；{your_driver_path}为Base64编码后的内置驱动文件夹路径。

      例如，驱动ID为f16f13322**********3959cf3，内置驱动文件夹路径/linkedge/pre-installed/led_driver/，该路径Base64编码后为L2xpbmtlZGdlL3ByZS1pbnN0YWxsZWQvbGVkX2RyaXZlcg==，则实际增加的key:value键值对如下。

      {
          "config": {
              "gw_drivercode_f16f13322**********3959cf3":"L2xpbmtlZGdlL3ByZS1pbnN0YWxsZWQvbGVkX2RyaXZlcg==",
          }
      }

5. 在内置驱动文件夹下，单击下载内置驱动Shell脚本工具，然后解压。

   脚本工具解压后的目录结构如下所示。

   .
   └── led_driver
       |—— pre-installed.sh
       |—— lib
       └── main

6. 进入内置驱动所在目录，执行内置驱动Shell脚本工具。

   cd /linkedge/pre-installed/{your_driver_name}/
   sudo -E ./pre-installed.sh {your_driver_id} --default

   其中，{your_driver_name}为驱动程序名称，{your_driver_id}本文上方云端操作中保存的驱动ID。

   例如，驱动程序名称为led_driver，驱动ID为f16f13322**********3959cf3，则实际执行的命令如下。

   cd /linkedge/pre-installed/led_driver/
   sudo -E ./pre-installed.sh f16f13322**********3959cf3

7. 将内置驱动分配到边缘主机，并部署边缘主机，完成边缘端驱动内置流程。详细操作，请参见驱动调试。

常见问题

问：内置驱动Shell脚本执行完成后，没有看到设备上线？

答：必须在云端完成驱动的配置，并部署到网关后，才能上线与之关联的终端设备。

相关操作

1. 在驱动管理页面，单击驱动操作列中的版本管理。



2. 在版本管理面板，单击相关操作按钮，管理该驱动的版本信息。

   操作	描述
   新增版本	单击新增版本，可为该驱动增加新版本，详细操作及参数说明，请参本文上方云端操作。
   发布	单击发布，在弹出的确认发布驱动版本对话框，确认发布驱动信息后，单击发布。 说明 驱动发布成功后，不可以删除该版本驱动，只能查看或下载该版本驱动。
   编辑	驱动版本的状态为未发布时才有的操作按钮。单击编辑，可修改该版本驱动的信息。参数说明，请参见本文上方云端操作。
   下载	单击下载，可下载该版本驱动文件。
   删除	驱动版本的状态为未发布时才有的操作按钮。单击删除，可删除该版本驱动。
   查看	驱动版本的状态为已发布时才有的操作按钮。单击查看，可查看该版本驱动信息，也可以修改该版本驱动信息。参数说明，请参本文上方云端操作。

3. 在云端发布驱动后，即可将驱动分配到边缘主机，关联终端设备，通过边缘主机的部署，将驱动和终端设备部署到边缘端。具体操作，请参见驱动调试。
