Tab内创建查询控件

更新时间:

通过查询控件可以查询单个或多个图表中的数据,一个Tab中可以添加多个查询控件。

前提条件

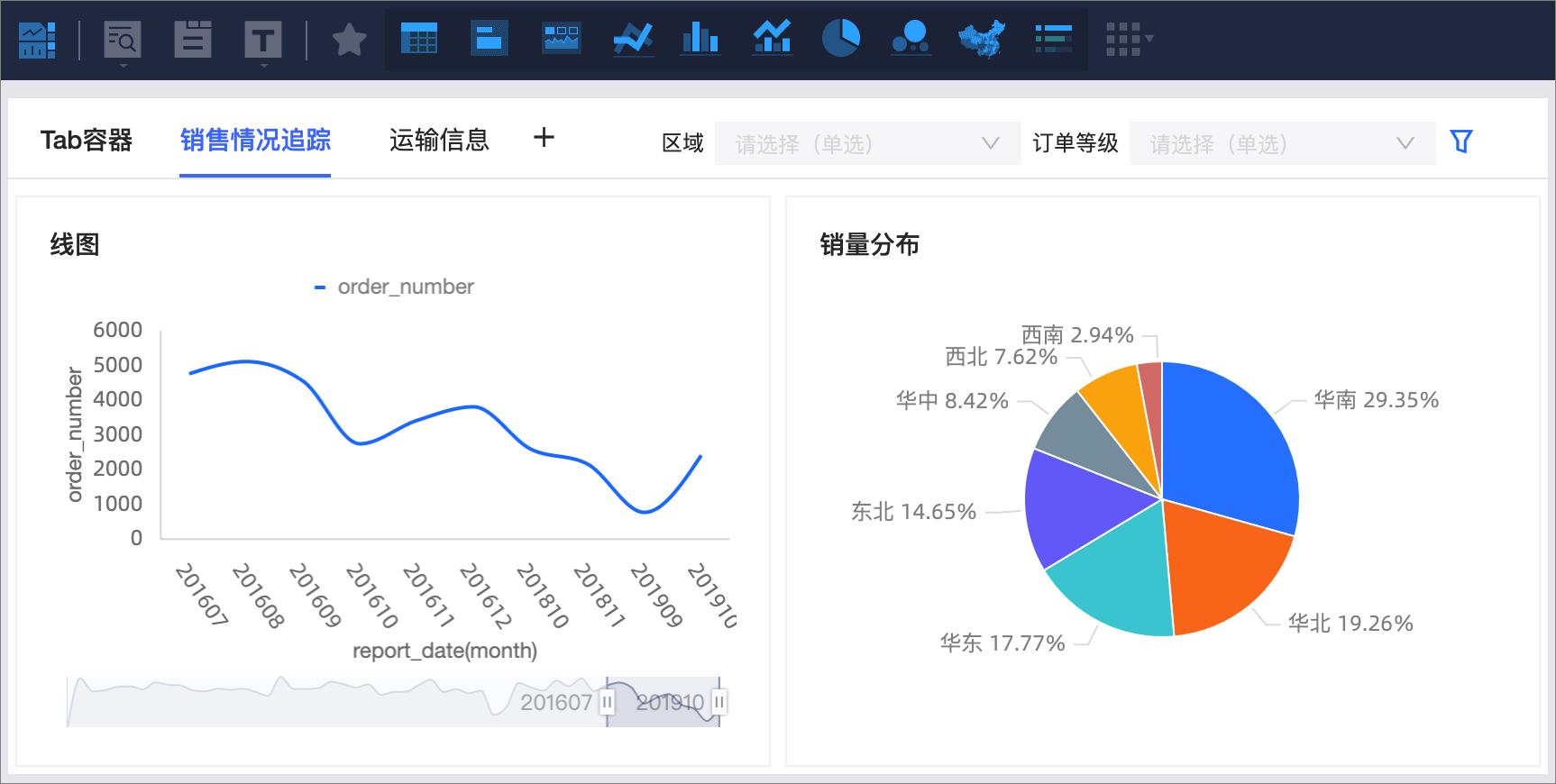

效果图


在Tab中添加查询控件

以给销售情况Tab中添加查询控件为例进行介绍。

  1. 在仪表板编辑页面,添加Tab控件。

    您可以通过以下两种方式添加Tab控件。

    • 鼠标悬浮至销售情况标签页,单击标签页右侧更多图标选择插入查询条件

    • 样式页签的标签区域,单击Tab1右侧的311-查询控件图标。

  2. Tab内查询条件设置页面,完成以下三部分内容的设置。

    1. 查询条件

      当您在查询条件区域单击添加图标,新增查询条件时,默认名称为未命名,您可以输入查询条件名称。

      说明
      • 输入查询条件名称后离开该区域命名即生效。

      • 查询条件可通过隐藏图标隐藏,隐藏后配置内容保留,在仪表板中不再显示。

      • 单击更多操作图标,重命名或删除查询条件。

    2. 关联图表及字段

      选中要关联的图表并选择关联的字段,可开启字段智能选入功能,同数据集下所选图表的关联字段将被自动填入。如果图表过多,可通过筛选功能选择需要的图表。

    3. 查询条件配置

      查询条件配置因选择关联字段的类型不同而不同,以下为时间类型字段年粒度的查询条件配置,更多类型配置详情请参见查询类配置展示

    4. 条件级联配置

      配置级联后,上层关系能级联下层关系,同一层级的条件之间可以建立级联。当您配置了全局查询控件、Tab内查询控件和图表内查询控件时,则级联关系为全域查询控件>Tab内查询控件>图表内查询控件。请参见配置条件级联

样式

查询条件设置完成后,在样式中对查询控件展示样式进行设置。

  • 模板配置中,已为您定义好模板,您可以根据需要选择,快捷地完成查询条件样式的设置。

    模板样式支持标题右侧查询标题下方下拉标题下方平铺三种。


    您可以通过切换模板,一键切换查询条件的样式,节约时间成本。当您切换完成后,还可以继续在基础设置控件样式字段样式中,设置查询条件的样式。

  • 位置与布局,进行以下配置。

    模板配置选择标题下方下拉标题下方平铺方式时,支持在位置与布局里配置默认展开全部筛选条件条件排列方式条件位于容器内位置条件间距

  • 条件选框里,进行以下配置。

    配置项

    说明

    选框风格

    选框风格支持填充线框极简


    背景色

    支持设置条件选框的背景色


    边框

    支持设置条件选框的边框粗细及颜色。


    圆角

    支持设置条件选框的圆角大小。


    文本

    支持设置条件选框的文本颜色及字体大小


    定制条件样式

    您可针对查询条件展示类型的不同,对单个查询条件进行更定制化的样式配置。


    具体配置请参见定制条件样式

    说明

    若对象重复,定制样式会覆盖上方的通用样式,您可选择重置来恢复默认。

  • 支持设置是否显示条件名称并配置条件名称的位置文本与选框间距等。

    配置项

    说明

    位置

    模板配置选择标题下方下拉标题下方平铺方式时,支持配置条件名称的位置在上方左侧。当设置为上方时,支持对齐方式为左对齐、居中对齐和右对齐。


    文本

    支持设置条件名称的文本样式。


    与选框间距

    支持设置条件名称与选框间距

  • 按钮里,支持设置按钮显示按钮位置按钮颜色按钮圆角文本样式。

    配置项

    说明

    按钮显示

    说明

    仅当按钮显示配置项选中清空显示时,才会出现重置清空按钮。

    • 重置:表示查询条件恢复到设置的默认值。

    • 清空:表示清除查询条件中显示的值。

    假设控件A级联控件B,则表示控件A是控件B的上层关系。若重置或清空的控件A,则控件B也会被重置或清空;反之,若重置或清空的控件B,则控件A不会被影响。

    按钮颜色

    支持设置按钮颜色


    按钮圆角

    支持设置按钮圆角


    文本

    支持设置按钮的文本样式。
