本文档介绍如何在容器服务里使用 ELK。

背景信息

日志是 IT 系统的重要组成部分,记录了系统在什么时候发生了什么事情。我们可以根据日志排查系统故障,也可以做统计分析。

通常日志存放在本机的日志文件里,需要查看日志的时候,登录到机器上,用 grep 等工具过滤关键字。但是当应用要部署在多台机器上的时候,这种方式查看日志就很不方便了,为了找到一个特定的错误对应的日志,不得不登录到所有的机器上,逐个过滤文件。于是出现了集中式的日志存储方式:所有日志收集到日志服务里,在日志服务里可以查看和搜索日志。

在 Docker 环境里,集中式日志存储更加重要。相比传统的运维模式,Docker 通常使用编排系统管理容器,容器和宿主机之间的映射并不固定,容器也可能不断的在宿主机之间迁移,登录到机器上查看日志的方式完全没法用了,集中式日志成了唯一的选择。

容器服务集成了阿里云日志服务,通过声明的方式自动收集容器日志到日志服务。但是有些用户可能更喜欢用 ELK(Elasticsearch+Logstash+Kibana)这个组合。本文档介绍如何在容器服务里使用 ELK。

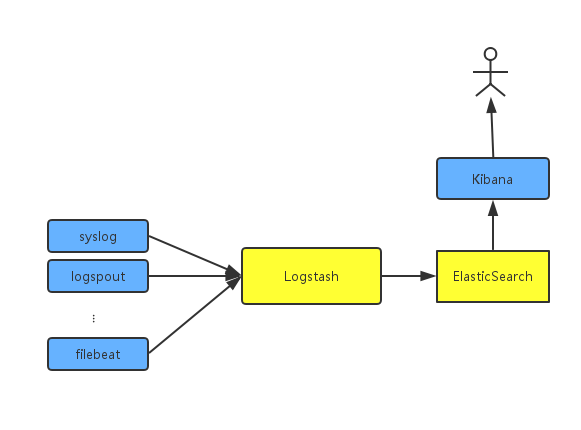

整体结构



我们要部署一个独立的 logstash 集群。logstash 比较重,很耗资源,所以不会在每台机器上都运行 logstash,更不要说每个 Docker 容器里。为了采集容器日志,我们会用到 syslog、logspout 和 filebeat,当然您还可能会用到其他的采集方式。

为了尽可能贴合实际场景,这里我们创建两个集群:一个名为testelk的集群用来部署 ELK,一个名为 app 的集群用于部署应用。

操作步骤

Note
本文档中创建的集群和负载均衡均需位于同一地域下。

步骤 1 创建负载均衡实例

为了能让其他服务向 logstash 发送日志,我们需要在 logstash 前面配置负载均衡。

  1. 创建应用前,登录 负载均衡管理控制台
  2. 创建一个公网类型的负载均衡实例。
  3. 设置两条监听规则。其中一条设置前端和后端的端口映射 5000:5000 ,另一条设置端口映射 5044:5044,不用添加后端服务器。


步骤 2 部署 ELK

  1. 登录 容器服务管理控制台,创建集群 testelk

    有关如何创建集群,参见创建集群

    Note
    集群必须和上边创建的负载均衡实例位于同一地域。
  2. 为集群绑定上边所创建的负载均衡实例。

    在集群列表页面,选择集群 testelk,单击右侧的管理,单击左侧导航栏中的负载均衡 > 单击绑定SLB > 选择上边创建的负载均衡实例并单击确定

  3. 使用下面的编排模板部署 ELK。本示例创建了一个名为 elk 的应用。

    有关如何使用编排模板创建应用,参见 创建应用

    Note
    您需要使用您上边所创建的负载均衡实例的 ID 替换编排文件中的 ${SLB_ID}
    version: '2'
     services:
       elasticsearch:
         image: elasticsearch
       kibana:
         image: kibana
         environment:
           ELASTICSEARCH_URL: http://elasticsearch:9200/
         labels:
           aliyun.routing.port_5601: kibana
         links:
           - elasticsearch
       logstash:
         image: registry.cn-hangzhou.aliyuncs.com/acs-sample/logstash
         hostname: logstash
         ports:
           - 5044:5044
           - 5000:5000
         labels:
           aliyun.lb.port_5044: 'tcp://${SLB_ID}:5044' #先创建slb
           aliyun.lb.port_5000: 'tcp://${SLB_ID}:5000'
         links:
           - elasticsearch

    在这个编排文件里,Elasticsearch 和 Kibana 我们直接使用了官方镜像,没有做任何更改。logstash 需要配置文件,需要自己做一个镜像,把配置文件放进去。镜像源码参见demo-logstash

    logstash 的配置文件如下。这是一个非常简单的 logstash 配置,我们提供了 syslog 和 filebeats 两种输入格式,对外的端口分别是 5044 和 5000。

    input {
         beats {
             port => 5044
             type => beats
         }
         tcp {
             port => 5000
             type => syslog
         }
     }
     filter {
     }
     output {
         elasticsearch {
             hosts => ["elasticsearch:9200"]
         }
         stdout { codec => rubydebug }
     }
  4. 配置 kibana index。
    1. 访问 kibana。
      URL 可以在应用的路由列表(单击所创建的应用的名称 elk,单击 路由列表页签 > 单击路由地址)里找到。


    2. 创建 index。
      根据您的实际需求进行配置并单击 Create


步骤 3 收集日志

Docker 里标准的日志方式是用 Stdout,所以我们先演示如何把 Stdout 收集到 ELK。如果您在使用文件日志,可以直接用 filebeat。我们用 wordpress 作为演示用的例子,下面是 wordpress 的编排模板。我们在另外一个集群中创建应用 wordpress

  1. 登录 容器服务管理控制台,创建集群 app

    有关如何创建集群,参见 创建集群

    Note
    集群必须和上边创建的负载均衡实例位于同一地域。
  2. 使用下面的编排模板创建应用wordpress
    Note
    您需要使用您上边所创建的负载均衡实例的 IP 替换编排文件中的 ${SLB_IP}
    version: '2'
     services:
       mysql:
         image: mysql
         environment:
           - MYSQL_ROOT_PASSWORD=password
       wordpress:
         image: wordpress
         labels:
           aliyun.routing.port_80: wordpress
         links:
           - mysql:mysql
         environment:
           - WORDPRESS_DB_PASSWORD=password
         logging:
           driver: syslog
           options:
             syslog-address: 'tcp://${SLB_IP}:5000'

    待部署成功后,找到 wordpress 的访问地址(单击所创建的 wordpress 应用的名称 > 单击路由列表页签 > 单击路由地址),即可访问 wordpress 应用。

  3. 在应用列表页面,单击应用elk > 单击路由列表页签 > 单击路由地址。
    成功访问 kibana 的页面,可以查看已经收集到的日志。
