容器服务 VPC 网络使用指南

更新时间:2017-06-28 18:06:05

本文档从容器服务使用 VPC 网络的角度来介绍如何在容器服务中正确地使用 VPC 网络以及相应的注意事项。

VPC 网段

  • 为了可以顺利地在容器服务中创建 VPC 的容器集群,首先需要根据实际情况规划网络。创建 VPC 网络的时候,您必须指定对应的 CIDR 来划分对应的子网。

  • 每个专有网络只能指定 1 个网段,网段范围如下,其中 172.16.0.0/12 是专有网络的默认网段。

    • 10.0.0.0/8
    • 172.16.0.0/12
    • 192.168.0.0/16

容器网段

在创建 VPC 网络的容器服务集群时,需要指定对应的容器网段,目前容器服务支持的容器网段如下:

  • 192.168.1.0/24
  • 172.[16-31].1.0/24

网络规划

为了保证容器间的网络互通,需要把每个容器网段都添加到路由表中;因此,为了避免网段冲突,需要提前根据 VPC 和容器网段对自身的应用服务进行相应的网络规划。

网段规划

在 VPC 网段和容器网段中,172 网段是重合的;因此,VPC 网段和容器网段选择 172 网段时,需要特别注意。下面举例来说明一下。

假设 VPC 网段选择为 172.16.0.0/12,交换机网段设定为 172.18.1.0/24。那么根据交换机的网段定义,归属于该交换机的 ECS 的 IP 地址应该是 172.18.1.1-172.18.1.252。如果此时,容器网段也定义为 172.18.1.0/24,那么就会出现容器的 IP 和 ECS 的 IP 重复的情况,在这种情况下会导致容器间的网络通信出现异常。因此,在使用 VPC 网络时,必须注意网络的规划。

路由表规划

目前,同一个 VPC 的最大路由表条目是 48 条。

示例

下面以一个完整的示例流程,来演示整个容器服务 VPC 网络集群的创建流程。

步骤 1 创建 VPC 网络

  1. 登录到 VPC 管理控制台

  2. 单击左侧导航栏中的 专有网络

  3. 选择所需的地域(本示例中选择华东 1)并单击 创建专有网络

  4. 填写专有网络的信息并单击 确定

    在本示例中,为了避免和容器网段可能的冲突,选择创建 10.0.0.0/8 网段的 VPC 网络。

    1

步骤 2 创建交换机

VPC 创建好之后,在该 VPC 下创建相应的交换机。

  1. 在专有网络列表中,选择刚创建的专有网络。

    2

  2. 单击右侧的 管理

  3. 单击左侧导航栏中的 交换机 并单击右上角的 创建交换机

    3

  4. 填写交换机的信息并单击 确定

    本示例中,创建华东 1 地域 10.1.1.0/24 网段的交换机。创建 ECS 时,如果选择该交换机,最终 ECS 的 IP 地址为 10.1.1.1-10.1.1.252,合计 252 个 IP 地址(也就是说该网段的交换机下可以购买 252 台 ECS)。

    5

步骤 3 查看路由表

VPC 和交换机创建好之后,可以查看路由表的信息。

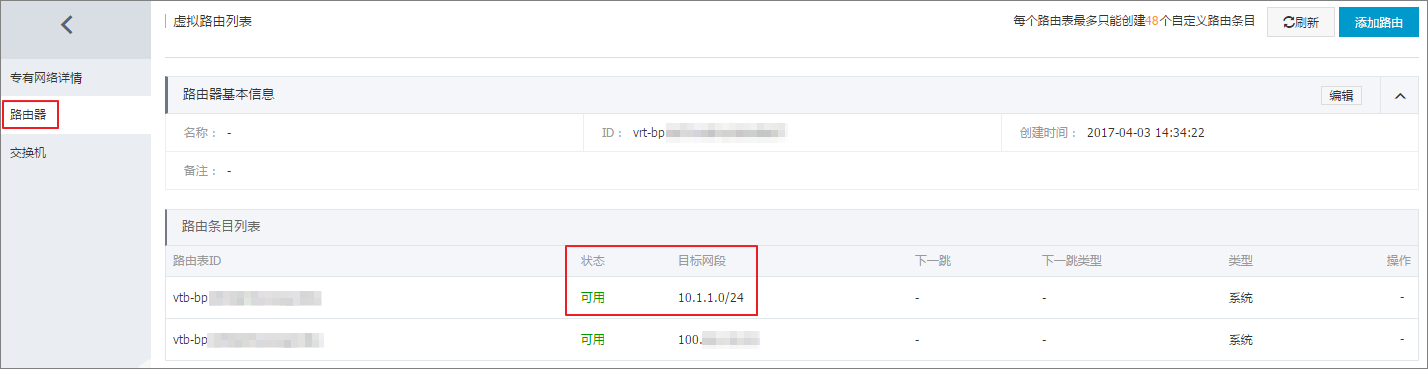

单击左侧导航栏中的 路由器。可以看到,交换机的网络会被作为默认的系统路由表。

6

步骤 4 创建容器集群

  1. 登录 容器服务管理控制台

  2. 单击左侧导航栏中的 集群

  3. 单击右上角的 创建集群

    7

  4. 填写集群信息并单击 创建集群

    地域 选择华东 1,网络类型 选择专有网络,选择之前创建好的 VPC 和交换机。

    8

本示例中,容器起始网段 选择 172.18.0.0/24。那么,该集群内的节点上的容器网段为 172.18.[1-254].0/24,每个节点上容器的 IP 地址为 172.18.x.[1-255]。

步骤 5 验证节点 IP

容器集群创建成功后,可以通过校验集群节点 IP 地址,路由表,查看应用容器的 IP 地址等方式来验证之前提到的网络规划的理论。

通过查看容器集群的节点列表中 ECS 的 IP 地址,即可验证交换的网段。

  1. 容器服务管理控制台,单击左侧导航栏中的 节点

  2. 选择节点所在的集群。

    从下图可以看到新购的 ECS 的 IP 归属于 10.1.1.0/24 这个交换机网段。

    9

步骤 6 验证路由表

验证完节点的 IP 地址,继续校验路由表。

  1. 登录到 VPC 管理控制台

  2. 单击左侧导航栏中的 专有网络

  3. 在专有网络列表中,选择刚创建的专有网络。

  4. 单击右侧的 管理

    2

  5. 单击左侧导航栏中的 路由器

    可以看到系统向该 VPC 的路由表里新增网段为 172.18.x.0/24 的路由信息,下一跳为对应的 ECS 实例的 ID。

    10

步骤 7 验证容器 IP

最终,需要验证容器的 IP 是否正确。

本示例中,通过编排模板从容器服务管理控制台部署一个 WordPress 应用,然后通过查看某节点上的容器列表,来验证一下容器的 IP。

有关如何创建 WordPress 应用,参见 通过编排模板创建 WordPress

  1. 登录 容器服务管理控制台

  2. 单击左侧导航栏中的 应用

  3. 选择应用所在的集群并单击应用的名称。

  4. 单击 容器列表

    12

以上的校验显示我们成功地创建了一个 VPC 网络的容器集群。
