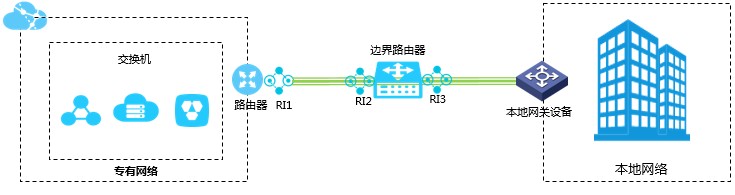

路由器接口是一种虚拟设备,具备搭建通信通道并控制其工作状态的功能。

高速通道通过在两侧的VPC路由器上分别创建路由器接口为两个VPC之间搭建内网通信通道。在两个路由器接口建立连接后,两侧的路由器可以通过建立的通道相互发送消息。因此,两个VPC中的资源(比如ECS实例)就可以通过内网进行通信了。



发起端和接受端

当两个路由器接口进行互连时,一个扮演连接发起端角色,另一个扮演连接接受端角色。只有发起端路由器接口才可以发起连接,接受端路由器接口只能等待发起端发起连接。发起端和接受端仅用于控制连接建立的过程,在实际进行网络通信时,通信链路是双向的,发起端和接受端没有任何差别。

对于同账号VPC互通,高速通道提供了同时创建两端的选项。在这种情况下,您不需要手动发起连接,系统会自动发起并建立连接。对于跨账号VPC互通,您必须手动发起路由器接口间的连接。

发起端与接受端的对比如下表所示。
对比项 发起端路由器接口 接受端路由器接口
同地域VPC互通时是否收费 免费 免费
跨地域VPC互通时是否收费 收费 免费
发起连接前是否需要配置连接对端信息 需要 需要
是否可以发起连接 可以 不可以
已连接后是否可以主动向对端发消息 可以 可以
创建后是否可以修改路由器接口的角色 不可以 不可以

连接过程和连接状态

路由器接口的连接过程为发起端路由器接口发起连接,然后接受端路由器接口接受连接,最后连接成功。

在不同的连接过程和阶段,路由器接口的状态也不同如下表所示。路由器接口创建后的初始状态为未连接。
说明
在创建路由器接口时,如果您选择了同时创建两端,系统会自动发起并建立连接,此种情况下路由器接口直接变为已激活状态。
连接过程 发起端路由器接口状态 接受端路由器接口状态
发起端路由器接口发起连接 连接中 接受连接中
连接成功 已激活 已激活
冻结连接 冻结中 冻结中
连接已经断开 已冻结 已冻结
重新发起连接 激活中 激活中
连接成功 已激活 已激活

路由器接口规格

高速通道提供小型(10 Mbps - 50 Mbps)、中型(100 Mbps - 900 Mbps)和大型(1 Gbps - 4.5 Gbps)三种规格的路由器接口。

可选择的路由器接口规格在不同连接场景和不同地域中并不相同。您可以根据具体的配置在购买页面选择合适的路由器接口规格。同地域间VPC互连的路由器接口规格默认为大型2档(2 Gbps)。

在使用API创建路由器接口时,可选的规格如下表所示。
规格型号 规格型号
小型 Small.1=10, Small.2=20, Small.5=50
中型 Middle.1=100, Middle.2=200, Middle.5=500, Middle.3=300, Middle.4=400, Middle.6=600, Middle.7=700, Middle.8=800, Middle.9=900
大型 Large.1=1000, Large.1.1=1100, Large.1.2=1200, Large.1.3=1300, Large.1.4=1400, Large.1.5=1500, Large.1.6=1600, Large.1.7=1700, Large.1.8=1800, Large.1.9=1900, Large.2=2000, Large.2.5=2500, Large.3=3000, Large.3.5=3500, Large.4=4000, Large.4.5=4500, Large.5=5000, Xlarge.1=10000, Xlarge.4=40000, Xlarge.8=80000, Xlarge.10=100000

使用限制

  • 两个VPC之间只能有一对连接成功的路由器接口。

  • 路由器接口创建后无法修改连接角色。

  • 边界路由器(VBR)必须是发起端。
