云数据库 MongoDB 版

副本集架构

更新时间:2017-09-26 14:40:17

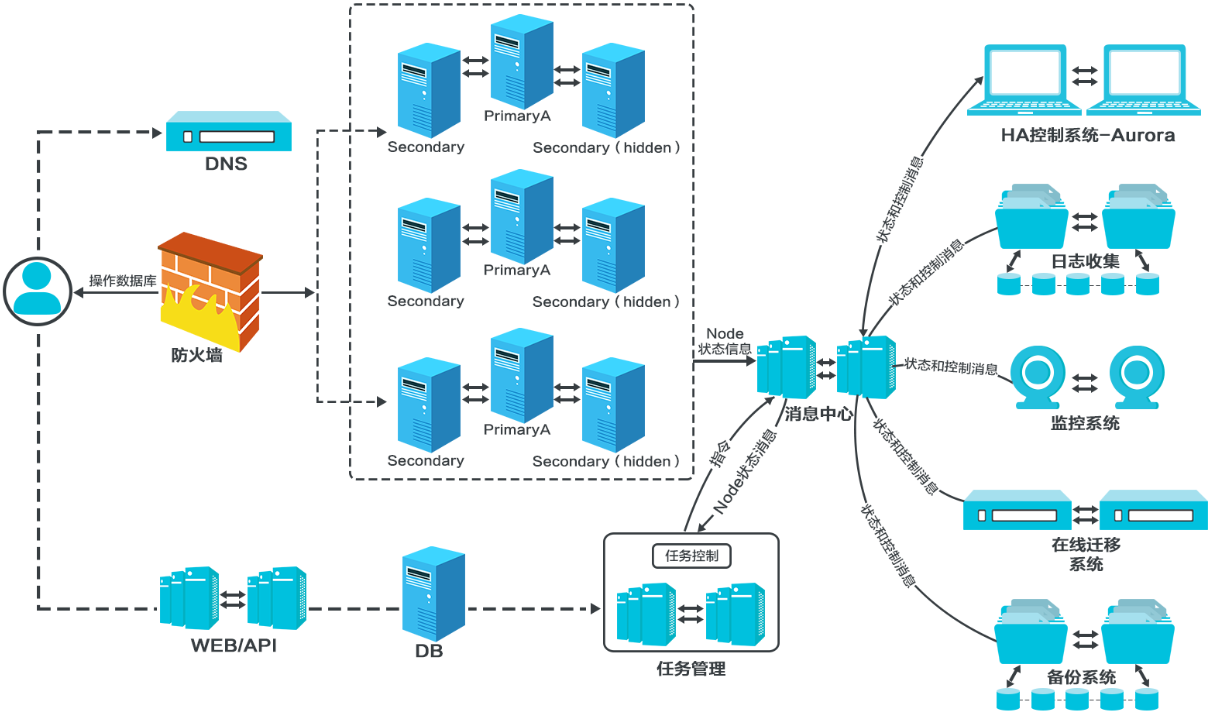

云数据库MongoDB版自动搭建好三节点的副本集供用户使用,用户可以直接操作Primary节点和一个Secondary节点。系统架构如下图所示:

  • HA控制系统:实例高可用探测模块,用于探测监听MongoDB实例的运行状况。如果判断主节点实例不可用,进行主备节点的切换操作,保证MongoDB实例的高可用。

  • 日志收集:进行MongoDB运行情况的日志收集,包括实例慢日志查询以及访问控制日志等。

  • 监控系统:进行MongoDB实例性能监控信息的收集工作,包括基础指标、磁盘容量、网络请求以及操作次数等核心信息。

  • 在线迁移系统:当实例所运行的物理机出现故障,在线迁移系统会根据备份系统中的备份文件进行实例重新搭建,保证业务不受影响。

  • 备份系统:针对MongoDB实例进行备份处理,并且将生成的备份文件存储至OSS系统上进行保存。目前MongoDB备份系统支持用户自定义备份设置和临时备份,并且保存7天内的备份文件。

  • 任务控制:云数据库MongoDB实例支持多种管理控制任务,如创建实例、变更配置以及备份实例等。任务系统会根据用户下发的操作指令,进行灵活控制并进行任务跟踪及出错管理。
