云数据库 MongoDB 版

集群版架构

更新时间:2017-09-26 14:40:17

云数据库MongoDB版支持集群版本,集群版与三节点副本集版复用系统架构,沿用副本集架构图中的HA控制系统、日志收集系统、监控系统、在线迁移系统、备份系统及任务控制系统。

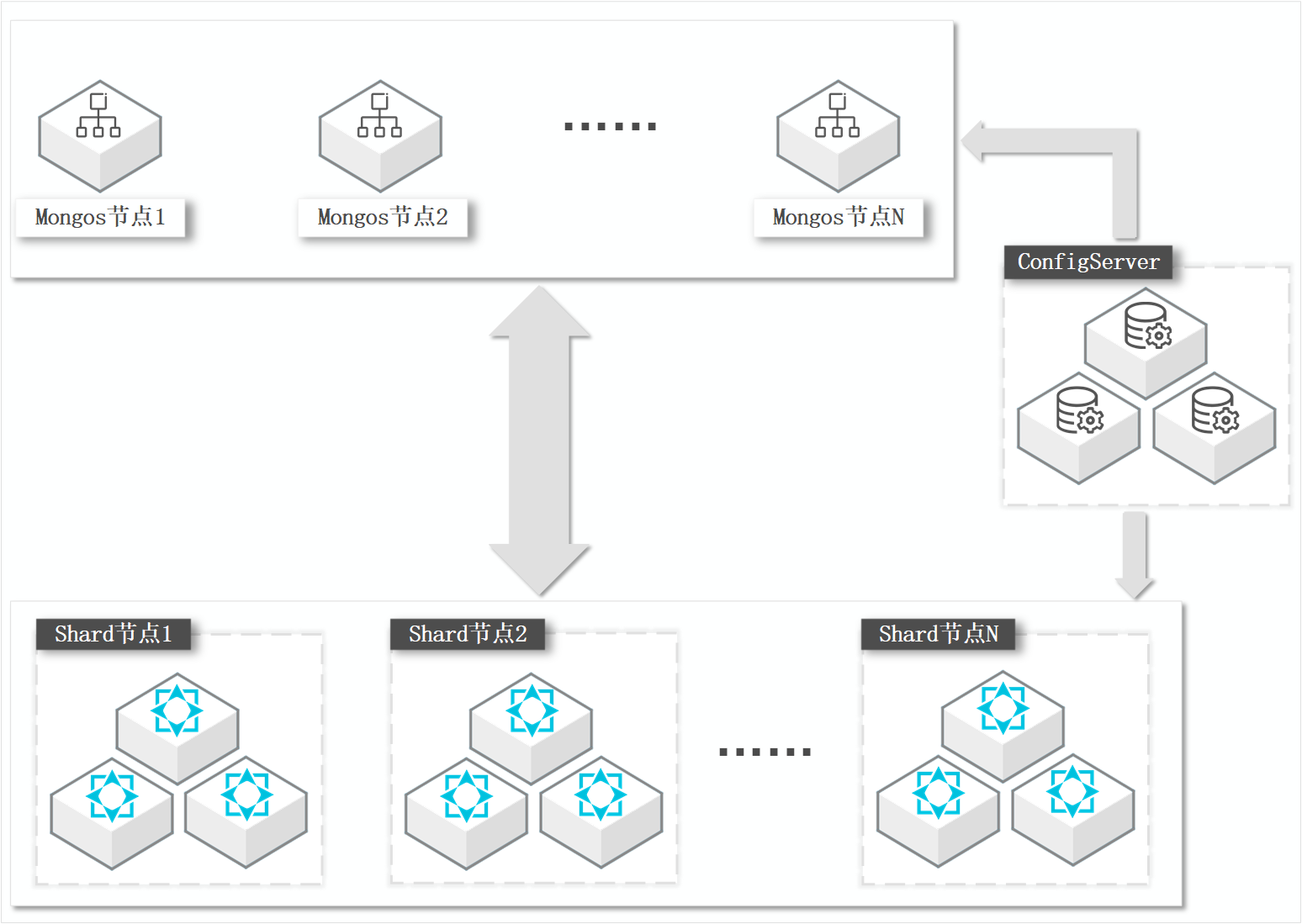

集群版提供Mongos(服务代理)、Shard(分片服务器)、ConfigServer三个组件。用户可以自由的选择Mongos和Shard节点的个数和配置,组建服务能力不同的MongoDB集群,产品形态架构如下图所示:

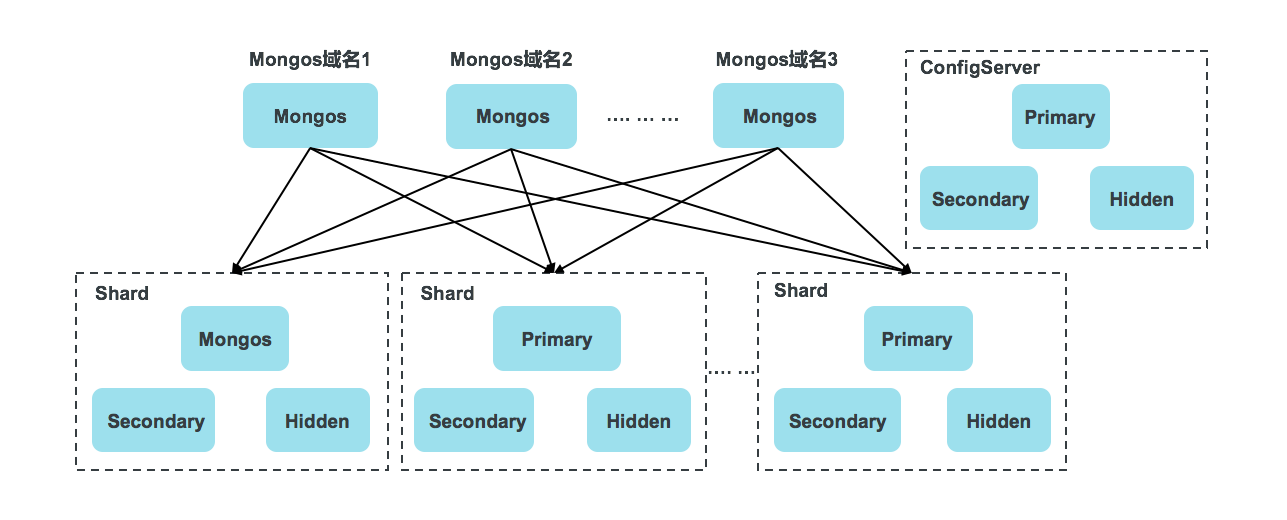

mongoDB集群版产品架构

说明

  • Mongos为单节点配置,用户可以购买多个Mongos实现负载均衡及故障转移,单个集群版实例可支持2-32个Mongos节点。详情请参见:正确连接 MongoDB 集群的使用方法

  • Shard节点是分片服务器,当前架构是三节点副本集。支持配置升降级,但不支持改变副本集内个数。单个集群版实例可支持2-32个Shard节点。

  • ConfigServer为集群必备组件,默认为1核2GB配置,20GB存储空间,当前不支持配置升降级。

  • 集群支持新增Mongos和Shard节点,但是不支持通过原生命令新增,需要通过控制台新购Mongos和Shard节点。

  • Shard和ConfigServer均不提供域名访问,用户不可以直接连接访问对其操作,所有数据操作均需要连接Mongos进行下发。

  • 集群模式必须新购,当前不支持将现有三节点副本集直接升级到集群版。
