Quick BI

树图

更新时间:2017-11-16 12:13:50

您如果已经阅读过仪表板概述仪表板基本操作,那么本章将为您介绍如何创建一个树图。如果您还需要对数据集做进一步的编辑,或者想重新创建一个数据集,请参阅,创建数据集

树图是通过树形结构来展现层级数据的组织关系,以父子层次结构来组织对象,是枚举法的一种表达方式,比如查看某个省份下各地级市的收入状况,那么省份与地级市之间的关系就可以看做是父子层次结构。树图适用于与组织结构有关的分析,如公司的人员组织结构,或者医院的科室组织结构。

树图是由树父子节点标签和树父子节点指标构成的。每个树父子节点标签由数据的维度决定,如区域,产品类型等;每个树父子节点指标由数据的度量决定,如订单数量,订单金额等。

本章节为您提供了以下两个场景,包括如何使用过滤器:

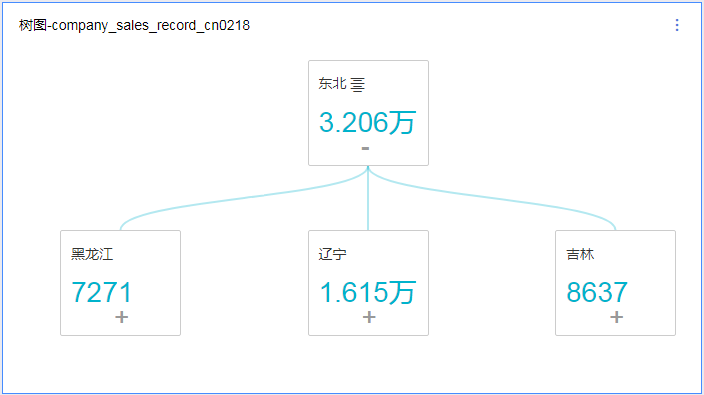

一个典型的树图如下图所示:

TreeView

树图须知

树图的树父子节点标签最少取2个维度,并且维度字段之间最好能构成父子关系;树父子节点指标最少取1个度量。

操作步骤

以下场景均以 company_sales_record 数据集为例。

场景一:各区域下各省份不同产品的订单数量比较。

  1. 登录 Quick BI 控制台。

  2. 单击数据集,进入数据集管理页面。

  3. 双击树图图标,树图的图例会自动显示在仪表板展示区。

  4. 数据标签页,选择需要的维度字段和度量字段。

    在维度列表中,找到区域省份产品类型,并将它们依次添加到树父子节点标签区域中,它们当前的排列顺序就是图表中将要展示出的父子关系;在度量列表中,找到订单数量,并将其添加到树父子节点指标区域中,如下图所示:

    注意:请确保区域字段和省份字段的维度类型已经从字符串切换为了地理信息。

    SelectFieldforTree1

  5. 单击更新,系统自动更新图表。

  6. 样式标签页,更改图表的显示标题,布局和设计。

    • 树图提供了三种图表布局可供您选择,父子节点的延展方式(系统默认为合并根节点)和显示模式也可以根据您看图的习惯自行选择,以下示例在布局上选择了直线的显示模式:

      Layout1forTree

      LayoutShow1

      (1) 鼠标指向区域字段,在自动弹出的菜单中,可以任意切换区域名称,如下图所示:

      SwitchArea

      (2) 单击减号或者加号来收起或者释放子节点信息。

      (3) 在布局中,如果选择了自动汇总,图表会自动将汇总好的值展示在方框中,如下图所示:

      TotalNumber

      UpdatedTreeChart1

    • 您可以在设计菜单中编辑图表的展示层级,展示的层级数目可以手动输入;您还可以通过字段信息选择一条主路径,主路径将会以不同的颜色与其它路径区分开;您还可以将工具条加载到图表中,方便您在预览模式下或者在仪表板中继续修改。

    以下示例在设计中选择了以订单数量为主路径,排列的方式为升序,并且将工具条嵌入了图表中,在布局中选择了曲线的显示模式。

    DesignTree1

    UpdatedTreeChart2

  7. 单击保存图标,保存该仪表板。

如果您想删除当前图表,您可用鼠标指向图表的右上方,在自动弹出的菜单中选择删除,当前图表即可被删除。

场景二:查看各直辖市不同产品的平均利润金额。

  1. 双击树图图标,树图的图例会自动显示在仪表板展示区。

  2. 在维度列表中,找到省份,并将其添加到过滤器中。

    我们需要通过过滤器将直辖市从省份中筛选出来。

  3. 单击筛选图标,在弹出的对话框中选择枚举

  4. 选择需要的城市,然后单击确定

  5. 继续从维度列表中,找到城市产品类型产品小类,并将它们依次添加到树父子节点标签区域。

    它们当前的排列顺序就是图表中将要展示出的父子关系。

  6. 在度量列表中,找到平均利润金额,并将其添加到树父子节点指标区域,如下图所示。

    SelectFieldforTree

  7. 单击更新,系统自动更新图表。

  8. 样式标签页,更改图标的显示标题,布局和设计,更新后的图表显示如下。

    EditStyleforTree

    UpdatedTree3

  9. 单击保存图标,保存该仪表板。

如果您想删除当前图表,您可用鼠标指向图表的右上方,在自动弹出的菜单中选择删除,当前图表即可被删除。
