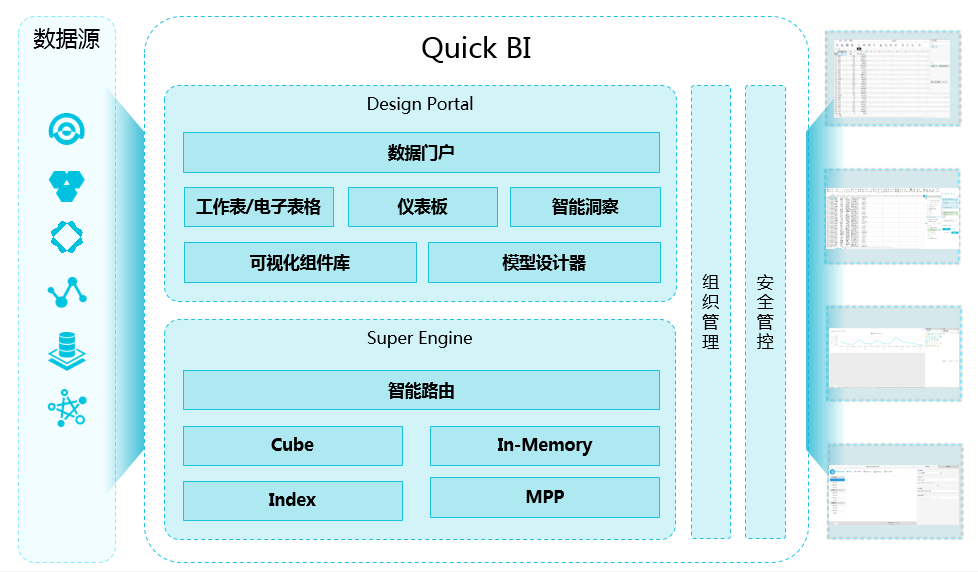

Quick BI 产品架构如下图所示。



Quick BI 的主要模块和相关功能:

  • 数据连接模块

    负责适配各种云数据源,包括但不限于 MaxCompute、RDS(MySQL、PostgreSQL、SQL Server)、Analytic DB、HybridDB(MySQL、PostgreSQL)等,封装数据源的元数据/数据的标准查询接口。

  • 数据处理模块
    • QUERY 引擎:负责针对数据源的查询过程。
    • 数据预处理:负责针对数据源的轻量级 ETL 处理,目前主要是支持 MaxCompute 的自定义 SQL 功能,未来会扩展到其他数据源。
    • 数据建模:负责数据源的 olap 建模过程,将数据源转化为多维分析模型,支持维度(包括日期型维度、地理位置型维度)、度量、星型拓扑模型等标准语义,并支持计算字段功能,允许用户使用当前数据源的 SQL 语法对维度和度量进行二次加工。
  • 数据展示模块
    • 工作表/电子表格:负责在线电子表格(webexcel)的相关操作功能,涵盖行列筛选、普通/高级过滤、分类汇总、自动求和、条件格式等数据分析功能,并支持数据导出,以及文本处理、表格处理等丰富功能。
      说明
      工作表为公测功能,即将下线。并且工作表不支持添加自定义分组字段、数据类型转换、数据集雪花模型关联,数据库跨源关联等功能。
    • 仪表板:负责将可视化图表控件拖拽式组装为仪表板,支持线图、饼图、柱状图、漏斗图、树图、气泡地图、色彩地图、指标看板等33种图表;支持查询条件、TAB、IFRAME、PIC 和文本框五种基本控件,支持图表间数据联动效果。
    • 数据门户:负责将仪表板拖拽式组装为数据门户,支持内嵌链接(仪表板),支持模板和菜单栏的基本设置。
    • 分享/公开:支持将工作表/电子表格、仪表板、数据门户分享给其他登录用户访问,支持将仪表板公开到互联网供非登录用户访问。
  • 权限管理模块
    • 组织权限管理:负责组织和工作空间的两级权限架构体系管控,以及工作空间下的用户角色体系管控,实现基本的权限管理,实现不同的人看不同的报表内容。
    • 行级权限管理:负责数据的行级粒度权限管控,实现同一张报表,不同的人看不同的数据。
