设计应用流程(企业版)

更新时间:2017-09-07 17:31:50

本章节介绍企业版用户通过可视化方式创建应用的流程设计部分。

以在天猫网页搜索电视为例。

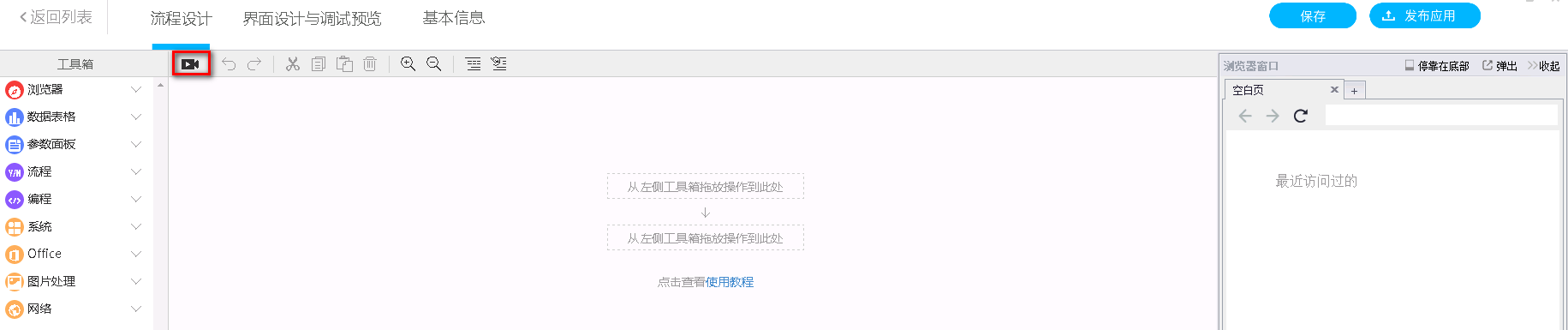

在可视化应用开发页面,选择流程设计,如下图所示。

企业版可视化流程

界面介绍如下表所示。

区域说明
工具箱包含搭建应用可能用到的所有滑块,选中需要的滑块将其拖动到画布区即可。
工具箱一般为两级菜单,第一级是分类菜单,第二级是具体的滑块。
工具箱中目前包含以下分类:
  • 浏览器:提供操作网页、抓取网页信息的功能,如”点击按钮”、”输入文本框内容”、”抓取表格内容”等。
  • 数据视图:提供对数据视图的增、删、改、查等操作。
  • 参数面板:用于对参数面板进行读取、写入等操作。
  • 流程:提供了条件判断用于逻辑分支处理,循环执行则用于重复执行某一组任务。
  • 编程:提供了日志、字符串操作、数字操作、数组操作等功能,用于处理一些细粒度的业务逻辑。
  • 系统:提供了与本地操作系统的交互,如执行外部应用程序、文件操作等功能。
  • Office:用于对Office相关软件的读、写操作,目前提供了对Excel、Word的支持
  • 图片处理:提供了图像处理的相关功能,如图像识别、截图等功能。
  • 网络:提供了下载、发送邮件、发送手机短信、发送Http请求等功能。
画布区画布区用于生成、展示自定义应用,从左侧工具箱中选择需要的滑块并拖动到画布区即可。
每一个滑块都有自定义功能,在拖动到画布区后会自动弹出配置对话框,此时用户可根据自己的业务定制滑块。
连续录制工具能够自动识别网页各元素信息,并进行批量采集。只需进行选择判断,就能够完成整个工作业务流的连续录制,从而快速生成一个自动化应用。
浏览器窗口打开浏览器使用的窗口。

可视化部署应用

  1. 浏览器窗口输入天猫地址天猫地址,键盘摁Enter键打开网页。

  2. 拖动打开网页到画布区,并在配置对话框中修改打开网址为天猫地址,如下图所示。

    打开网页

  3. 拖动填写输入框内容到画布区,并在配置对话框中修改输入内容为电视,如下图所示。

  4. 填写输入框内容

  5. 单击捕获网页元素,在弹出的录制控件中,单击开始录制

  6. 在右侧浏览器中单击天猫搜索框,进行录制,如下图所示。

    天猫搜索框

  7. 单击保存,关闭控件录制窗口。

  8. 拖动点击网页元素到画布区。

  9. 单击捕获网页元素,在弹出的录制窗口中,单击开始录制

  10. 在右侧浏览器中选择天猫搜索按钮,进行录制,如下图所示。

    天猫搜索

  11. 单击保存,关闭控件录制窗口。

连续录制部署应用

  1. 单击连续录制

  2. 在浏览器窗口打开天猫,地址为天猫地址

  3. 在右侧浏览器中单击天猫搜索框,系统显示选择元素操作页面,如下图所示。

    选择元素

  4. 在输入框中输入电视

  5. 单击确定

  6. 在右侧浏览器中单击天猫搜索按钮,系统显示选择元素操作,如下图所示。

    搜索按钮

  7. 单击确定

  8. 单击停止连续录制,完成连续录制。

    自动完成在天猫搜索电视案例的流程设计,如下图所示。

    连续录制流程
