仪表盘是日志服务提供的实时数据分析大盘。您可以将常用的查询语句以图表形式展示,并将多项分析图表保存到仪表盘中。通过仪表盘可以一次性查看多个分析语句的分析图表,当您打开或刷新仪表盘时,这些分析图表会自动执行一遍查询分析语句。

日志服务同时支持控制台分享内嵌功能,您不仅可以在日志服务控制台中查看仪表盘,还可以将某个仪表盘页面外嵌到其他网站页面中,让您的数据分析与数据展示手段更加多样化。另外,添加图表到仪表盘时,还可以设置下钻分析 ,设置之后,在仪表盘页面中单击该图表,可以得到更深维度的分析结果。

限制说明

  • 每个Project最多可创建50个仪表盘。
  • 每个仪表盘最多可包含50张分析图表。

功能试用

试用链接:请单击此处试用

用户名:sls_reader1@1654218965343050

密码:pnX-32m-MHH-xbm

创建仪表盘

  1. 登录日志服务控制台,单击Project名称。
  2. Logstore列表页面单击查询分析列下的查询
  3. 在搜索框中输入查询分析语句,并单击搜索
  4. 分析图表页签中添加图表配置。

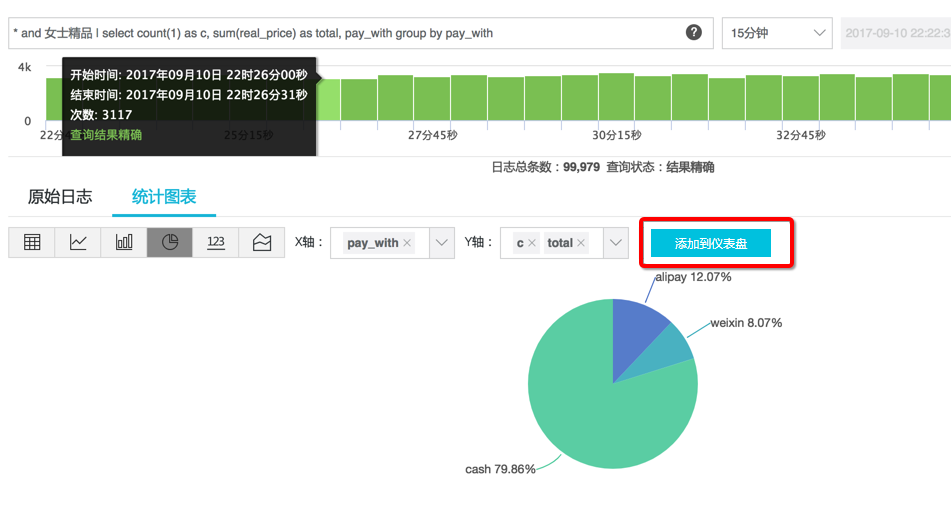

  5. 单击添加到仪表盘
  6. 设置仪表盘属性。
    配置 说明
    操作类型
    • 添加到已有仪表盘:将当前分析图表添加到已有的仪表盘。
    • 新建仪表盘:将当前分析图表添加到新建的仪表盘中。
    仪表盘列表 选择已有的仪表盘名称。
    说明 仅在 操作类型添加到已有仪表盘时指定。
    Dashboard名称 新建的仪表盘名称。
    说明 仅在 操作类型新建仪表盘时指定。
    图表名称 为当前分析图表命名。该名称会作为图表标题显示在仪表盘页面中。
    查询语句 当前分析图表的查询语句。
    Token配置

    查询语句中选中部分查询语句并单击生成Token可生成占位符变量。如果其他图表的下钻事件为跳转到这个仪表盘,单击其他图表时会跳转到这个仪表盘,占位符变量替换为触发下钻事件的图表值,并以替换变量后的查询语句刷新仪表盘。详细信息请查看下钻分析

    • Token key:为占位符变量命名。如果占位符变量名称与触发下钻事件的仪表盘图表设置的变量相同时,在下钻事件中占位符变量替换为触发下钻事件的图表值。
    • 默认值:占位符变量在当前仪表盘中的默认值。
    • 生成结果:确认变量配置。


  7. 单击确定,结束配置。

    您可以通过多次添加的方式,将多个分析图表添加到一个仪表盘中。

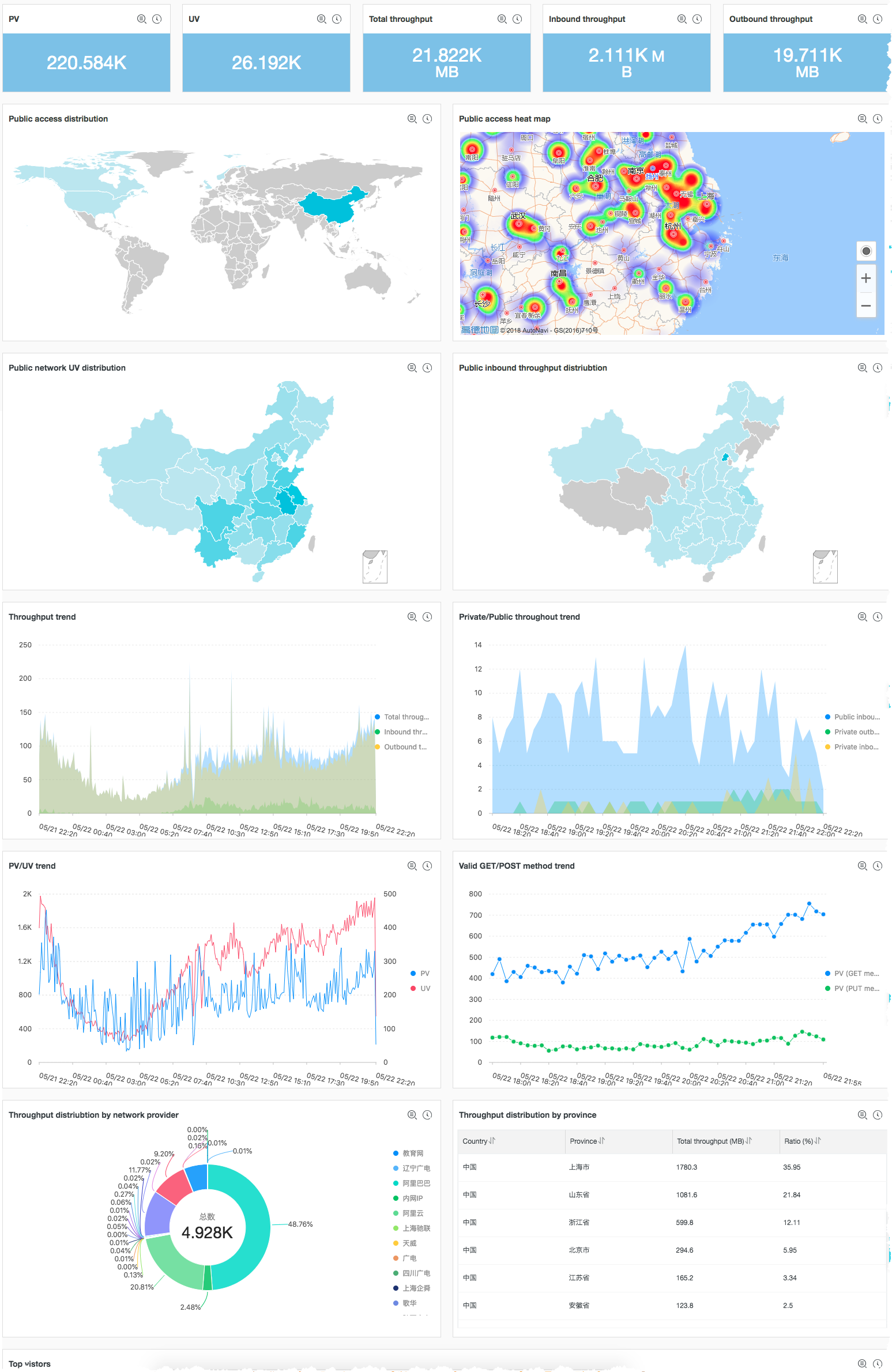

添加了多个分析图表的仪表盘:



修改仪表盘

  1. Logstore列表页面单击查询分析列下的查询
  2. 单击左侧导航栏中的仪表盘名称,直接进入对应仪表盘。
  3. 单击仪表盘右上角的编辑

    您可以在仪表盘的编辑视图中进行以下操作:

    • 修改每个分析图表的时间范围、大小和标题。
    • 创建Markdown图表
    • 删除分析图表。
  4. 单击右上角保存

查看仪表盘

在查询页面,单击左侧的仪表盘名称可以直接进入对应仪表盘。
  • 设置仪表盘的全局时间范围
    1. 在仪表盘页面单击左上角的请选择
    2. 在弹出选项卡选择时间范围。您可以设置时间范围为相对时间、整点时间自定义时间。
    3. 单击确定
    说明
    • 修改时间范围后,所有图表的时间都会改成这个时间范围。
    • 单击页面右上角的重置时间可以重置所有图表的时间范围。
    • 时间选择器仅在当前页面提供临时的图表查看方式,系统不保存该设置。您下次查看报表时,系统仍会为您展示默认的时间范围。


  • 添加过滤条件,进一步筛选仪表盘显示结果。
    1. 在仪表盘页面单击左上角的添加过滤条件
    2. 设置Lostorekeyvalue
      例如您可以筛选oss这个Logstore中host字段为sls.console.aliyun.com的访问日志信息。

  • 设置自动刷新仪表盘
    1. 在仪表盘页面单击右上角的自动刷新
    2. 设置自动刷新的时间范围。

      仪表盘会根据您设置的时间范围定时自动刷新页面。

删除仪表盘

当您不需要某个仪表盘时,可以删除仪表盘。删除后不可恢复。
  1. Logstore列表页面单击左侧导航栏中的仪表盘
  2. 单击对应仪表盘右侧的删除
  3. 在弹出提示框中单击确定
