更多组件

更新时间:2017-09-12 09:59:26   分享:

您可以通过更多组件的功能,添加更多的数据展示图表。

操作步骤

  1. 单击以下链接,登录 DataV 控制台。

    http://datav.aliyun.com

  2. 单击我的可视化 -> 新建可视化,进入可视化创建菜单。

  3. 在左侧列表中选择一个可视化模板,例如,选择空白模板。

  4. 单击创建大屏

  5. 手动输入一个大屏名称。

  6. 单击创建,完成大屏的创建。

    创建完成之后,系统会自动进入大屏的编辑页面。

  7. 单击更多组件 -> ECharts,打开组件的展示列表。

  8. 单击组件,完成组件的添加。

以组件中的玫瑰图为例。

单击玫瑰图,右边页面会自动显示出样式数据两个标签页。

RoseFigureSetting

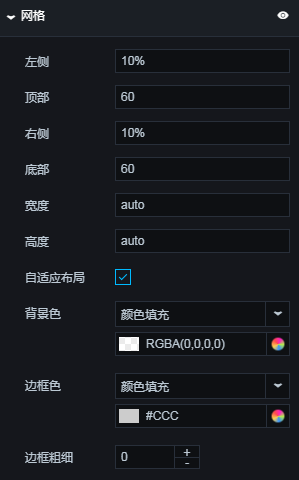

网格

您可以通过网格功能调整整个组件的位置和配色方案。

NetCrossSetting

  • 取消勾选,隐藏网格功能;或者手动输入数字调整网格的位置。

  • 自适应布局:取消勾选,隐藏自适应布局功能。

  • 背景色:单击前面的色块更改组件的背景色。

  • 边框色:单击前面的色块更改组件的边框色。

  • 边框粗细:单击“+”号、“-”号或者手动输入数字调整边框的粗细。

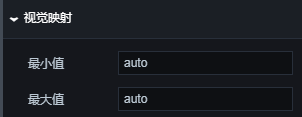

视觉映射

您可以通过视觉映射功能调整组件的视觉色差。

VisualReflaction

  • 最小值/最大值:手动输入数字来调整组件的的视觉映射。

提示框

您可以通过提示框功能来调整组件提示框的显示样式。

HintWindow1

  • 提示标题:手动输入提示框的提示标题。

  • 触发类型:手动输入参数来触发提示框功能。

AxesIndictorSetting

  • 坐标轴:手动输入坐标轴名称。

  • 自动吸附:勾选取消,隐藏自动吸附功能。

  • 标签:勾选取消,隐藏标签功能。

    • 小数精度:单击“+”号、“-”号或者手动输入数字调整小数的精度。
    • 外间距:勾选取消,隐藏外间距功能。

TextStyleSetting

  • 颜色:单击前面的色块更改组件的文本颜色。

  • 字体样式:手动输入参数更改组件的字体样式。

  • 字体粗细:手动输入参数更改组件的字体粗细。

  • 字体:手动输入参数更改组件的字体。

  • 字号:单击“+”号、“-”号或者手动输入数字调整组件的字号大小。

  • 背景色:单击下拉箭头,在下拉菜单中选择背景色的配色方案;单击色块更改组件的背景色。

  • 边框色:单击下拉箭头,在下拉菜单中选择边框的配色方案;单击色块更改组件的边框色。

  • 边框粗细:单击“+”号、“-”号或者手动输入数字调整组件的边框粗细。

AxesLineStyleSetting

  • 颜色:单击下拉箭头,在下拉菜单中选择轴线的配色方案;单击色块更改轴线的颜色。

  • 宽度:单击“+”号、“-”号或者手动输入数字调整组件的轴线宽度。

  • 类型:手动输入参数调整轴线的类型。

  • 透明度:单击“+”号、“-”号或者手动输入数字调整组件的轴线透明度。

HintWindow2

  • 显示提示框:勾选取消,隐藏提示框功能。

  • 触发条件:手动输入参数触发提示框功能。

  • 背景色:单击下拉箭头,在下拉菜单中选择提示框的配色方案;单击色块更改提示框的颜色。

  • 边框色:单击下拉箭头,在下拉菜单中选择提示框的配色方案;单击色块更改提示框的边框色。

  • 边框粗细:单击“+”号、“-”号或者手动输入数字调整提示框的边框粗细。

  • 内边距:单击“+”号、“-”号或者手动输入数字调整提示框的内边距。

TextStyleSetting

  • 颜色:单击色块更改提示框的文本颜色。

  • 字体样式:手动输入参数更改提示框的字体样式。

  • 字体粗细:手动输入参数更改提示框的字体粗细。

  • 字体:手动输入参数更改提示框的字体。

  • 字号:单击“+”号、“-”号或者手动输入数字调整提示框的字号大小。

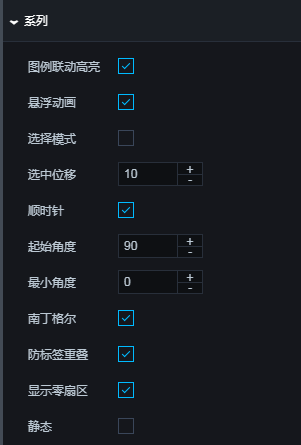

系列

您可以通过系列功能调整组件的整体显示风格。

HintWindow3

  • 图例联动高亮:勾选取消,隐藏图例联动高亮功能。

  • 悬浮动画:取消勾选,隐藏悬浮动画功能。

  • 选择模式:取消勾选,隐藏选择模式功能。

  • 选中位移:单击“+”号、“-”号或者手动输入数字调整选中项的位置。

  • 顺时针:取消勾选,隐藏顺时针功能。

  • 起始角度:单击“+”号、“-”号或者手动输入数字调整图形的起始角度。

  • 最小角度:单击“+”号、“-”号或者手动输入数字调整图形的最小角度。

  • 南丁格尔:取消勾选,隐藏南丁格尔样式。

  • 防标签重叠:取消勾选,隐藏防标签重叠功能。

  • 显示零扇区:取消勾选,隐藏显示零扇区功能。

  • 静态:取消勾选,隐藏静态功能。

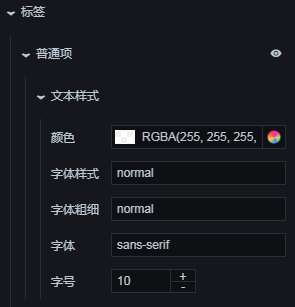

TagSetting

  • 普通项:取消勾选,隐藏普通项功能。

  • 颜色:单击色块更改标签的文本颜色。

  • 字体样式:手动输入参数调整标签的字体样式。

  • 字体粗细:手动输入参数调整标签的字体粗细。

  • 字体:手动输入参数调整标签的显示字体。

  • 字号:单击“+”号、“-”号或者手动输入数字调整标签的字号大小。

PointShowSetting

  • 重点项:取消勾选,隐藏重点项显示。

  • 颜色:单击色块更改重点项的字体颜色。

  • 字体样式:手动输入参数调整重点项的字体样式。

  • 字体粗细:手动输入参数调整重点项的字体粗细。

  • 字体:手动输入参数调整重点项的显示字体。

  • 字号:单击“+”号、“-”号或者手动输入数字调整重点项的字号大小。

TagGuideLineSetting

  • 普通项:取消勾选,隐藏普通项。

  • 长度:单击“+”号、“-”号或者手动输入数字调整标签引导线的长度。

  • 第二段长度:单击“+”号、“-”号或者手动输入数字调整标签引导线的第二段长度。

  • 平滑曲线:拖拽浮球或者手动输入参数调整标签引导线的平滑程度。

AxesStyleSetting

  • 颜色:单击下拉箭头,在下拉菜单中选择标签引导线的配色方案;单击色块更改引导线的颜色。

  • 宽度:单击“+”号、“-”号或者手动输入数字调整标签引导线的宽度。

  • 透明度:单击“+”号、“-”号或者手动输入数字调整标签引导线的透明度。

PointShowSetting

  • 重点项:勾选取消,隐藏引导线的重点项展示。

  • 颜色:单击下拉箭头,在下拉菜单中选择标签引导线的轴线配色方案;单击色块更改引导线的轴线颜色。

  • 宽度:单击“+”号、“-”号或者手动输入数字调整标签引导线的轴线宽度。

  • 透明度:单击“+”号、“-”号或者手动输入数字调整标签引导线的轴线透明度。

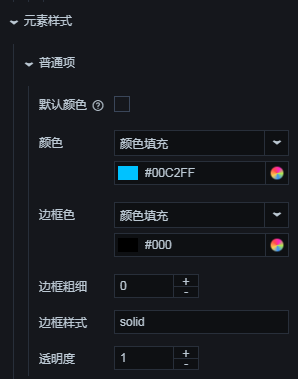

ElementStyleSetting

  • 颜色:单击下拉箭头,在下拉菜单中选择图形元素的配色方案;单击色块更改图形元素的颜色。

  • 边框色:单击下拉箭头,在下拉菜单中选择图形元素边框的配色方案;单击色块更改图形元素边框的颜色。

  • 边框粗细:单击“+”号、“-”号或者手动输入数字调整元素的边框粗细。

  • 边框样式:手动输入参数调整元素的边框样式。

  • 透明度:单击“+”号、“-”号或者手动输入数字调整元素的透明度。

动画

您可以通过动画功能调整组件的动画显示。

AnimationSetting

  • 动画:勾选取消,隐藏动画功能。

  • 动画阈值:单击“+”号、“-”号或者手动输入数字调整组件的动画阈值。

  • 动画时长:单击“+”号、“-”号或者手动输入数字调整组件的动画时长。

  • 缓动效果:手动输入参数调整组件的动画缓动效果。

图表尺寸位置

您可以通过单击“+”号、“-”号或者手动输入数字调整图表的尺寸和位置。

TableSizeSetting
