日志服务

处理-函数服务ETL访问日志

更新时间:2017-11-27 10:06:34

日志服务的LogHub是流式的数据中心,日志写入后可实时消费。日志服务ETL面向的正是这些流式写入的数据,提供准实时(1分钟级别)的ETL作业。

概述

ETL(Extract-Transform-Load)用来描述将数据从来源端经过抽取(Extract)、转换(Transform)、加载(Load)至目的端的过程。传统ETL是构建数据仓库的重要一环,用户从数据源抽取出所需的数据,经过数据清洗,最终按照预先定义好的数据仓库模型,将数据加载到数据仓库中去。随着业务需求的日益增加,不同系统的相互大批量数据交互也已成为常态。数据在不同系统中流动起来,有助于充分发掘日志大数据的价值。

在云上,AWS Glue是一个功能完备的ETL产品,通过DevEndpoint、Crawler、MetaStore等模块,分别在ETL函数编写、数据识别加载、meta管理等方向做到了不错的用户体验。如同大部分业界方案,Glue也是batch触发的ETL模型,建议数据源是S3。但对于流式数据(如Kinesis Stream)则不能直接使用,提供的方案是:用户先将数据导入到S3,再使用Glue分析S3上的数据。

日志服务的LogHub是流式的数据中心,日志写入后可实时消费。日志服务ETL面向的正是这些流式写入的数据,提供准实时(1分钟级别)的ETL作业。

“日志服务+函数计算”ETL的优势

  • 一站式采集、存储、加工、分析
  • 全托管加工任务,按时间触发,自动重试
  • 资源按shard水平扩展,满足大数据需求
  • 基于函数计算提供数据加工,弹性资源,按需付费
  • ETL对用户透明,提供日志、报警功能
  • 持续增加内置函数模板,降低主流需求下的函数开发代价

应用场景

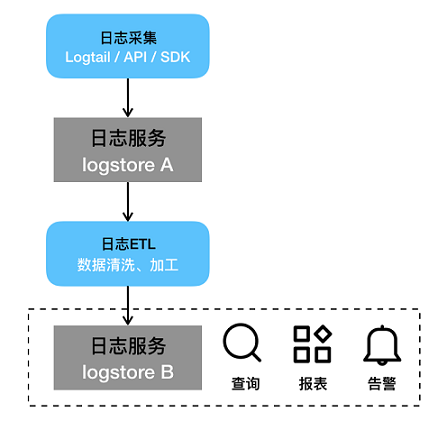

数据清洗、加工场景

通过日志服务,快速完成日志采集、加工、查询、分析。

log-inner-etl

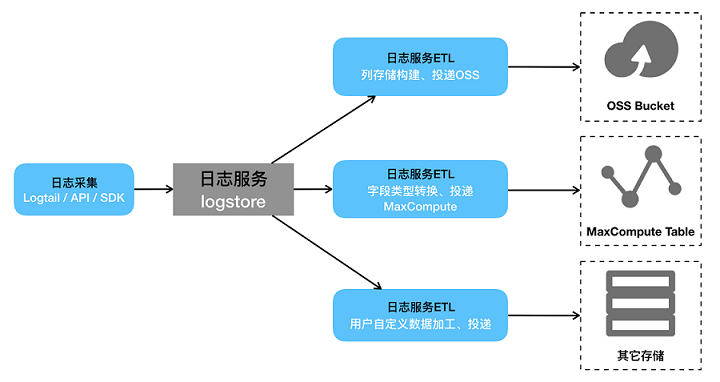

数据投递场景

为数据的目的端落地提供支撑,构建云上大数据产品间的数据管道。

log-shipper-etl

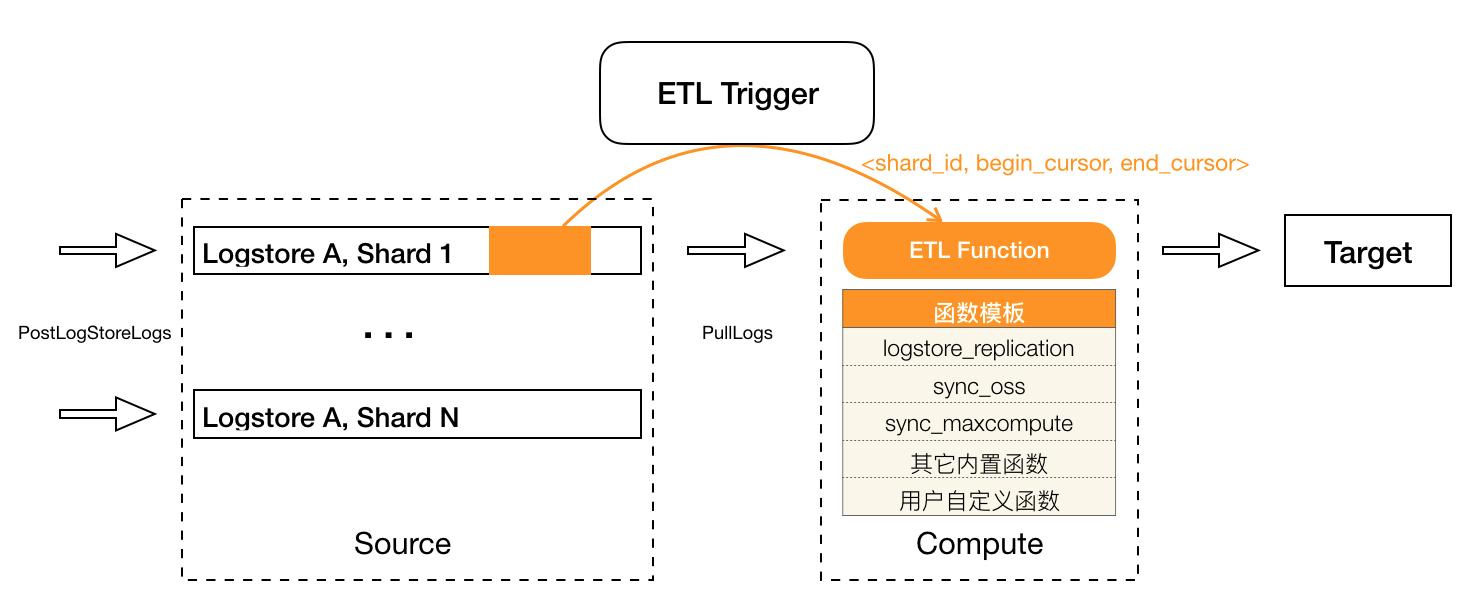

ETL模型

实时数据流处理,基于流的模型。ETL Trigger轮询源logstore下各shard的写入位置,并定时生成三元组信息触发函数执行,该三元组用于标识本次ETL任务所应该处理的数据范围。

通过shard的并发做到水平扩展,shard弹性伸缩保证了ETL的动态伸缩,通过定时器触发作业完成持续的数据加载。

在ETL任务执行层面,考虑UDF的灵活性,加工逻辑会跑在函数计算的函数上,而函数计算提供了按需付费、弹性伸缩能力以及自定义代码执行功能,正是很多云上用户所需要的。另一方面,从用户数据端到端延时、大数据吞吐、SQL易用性角度,日志服务未来也考虑把ETL的runtime扩展到流计算引擎(例如阿里云流计算)上,去服务更多的用户场景。

etl-trigger-model

ETL日志

  • ETL过程日志

    这是一类是执行过程日志,这一部分日志是在ETL执行过程中每执行一步的记录关键点和错误,包括某一步骤的开始、结束时间、初始化动作完成情况,模块出错信息等。记录日志的目的是随时可以知道ETL运行情况,如果出错了,可以知道哪里出错。函数运行产生的日志记录了数据加工过程中关键点、异常。

  • ETL调度日志

    调度日志只记录ETL任务开始的时间、结束时间,任务是否成功以及成功返回的信息。如果ETL任务出错了,不仅要形成ETL出错日志,而且要向系统管理员发送报警邮件或短信。在调度日志的基础上,可以构建出报表统计ETL的总体运行状况。

应用实例

通过Nginx、Apache等HTTP服务器构建的软件,可以记录每一个用户访问日志。通过日志服务+函数计算ETL,可以分析您服务了哪些地区的用户,这些用户通过什么链路访问您的服务。

对于数据分析工程师而言,ETL过程往往占据整个项目工作60%~70%的工作量。日志服务的目标是使用内置的函数模板的前提下,将构建ETL的时间缩短到15分钟内。

步骤1 日志集中化存储

您可以使用日志服务的Logtail客户端快速接入机器上的日志文件。详细步骤请参考日志服务5分钟快速入门

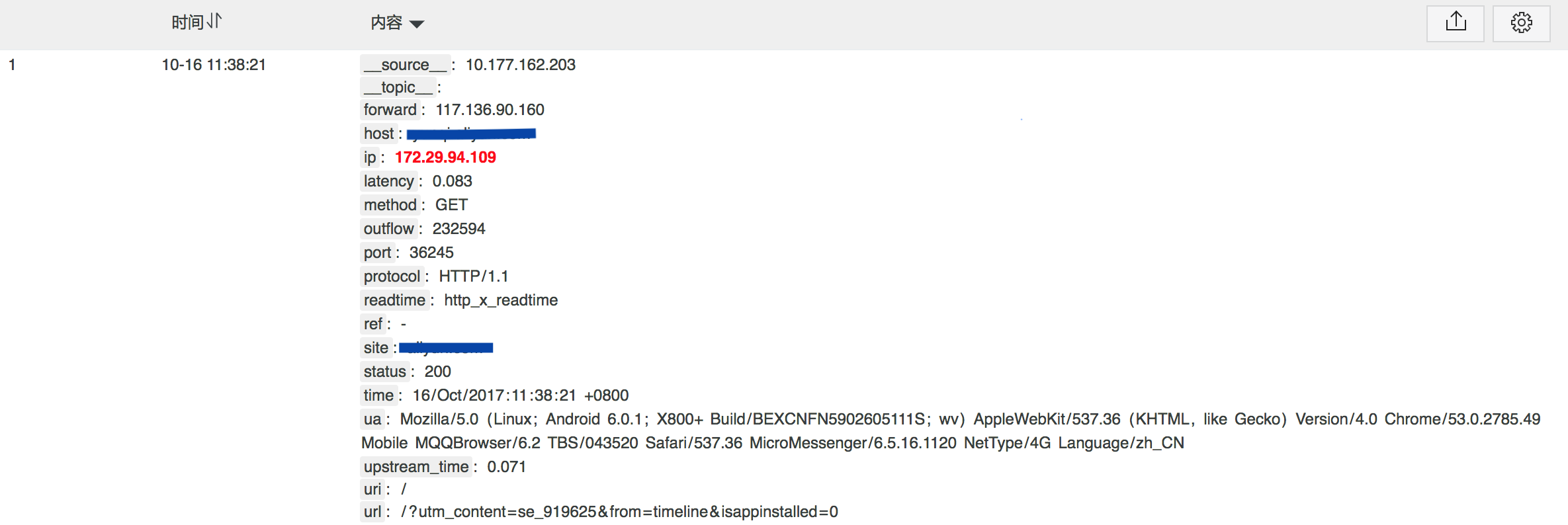

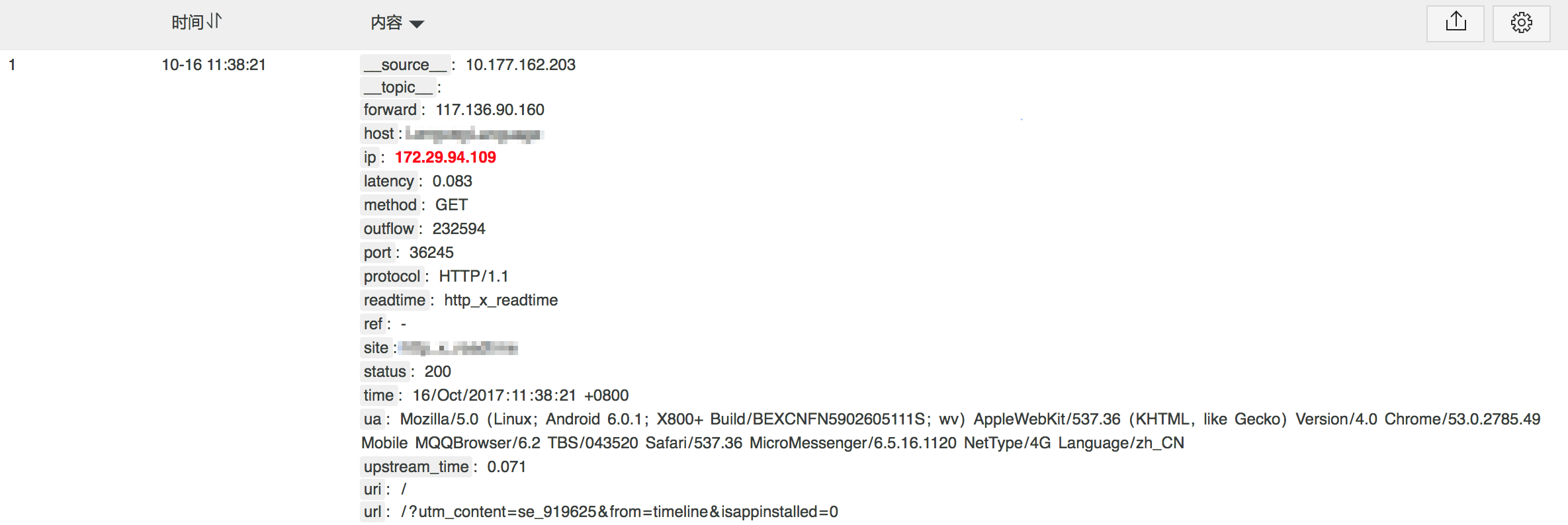

客户端采集Nginx访问日志将会集中存储到日志服务的一个Logstore中,如下图,forward字段的IP记录了用户请求的来源。

1

步骤2 云端数据加工

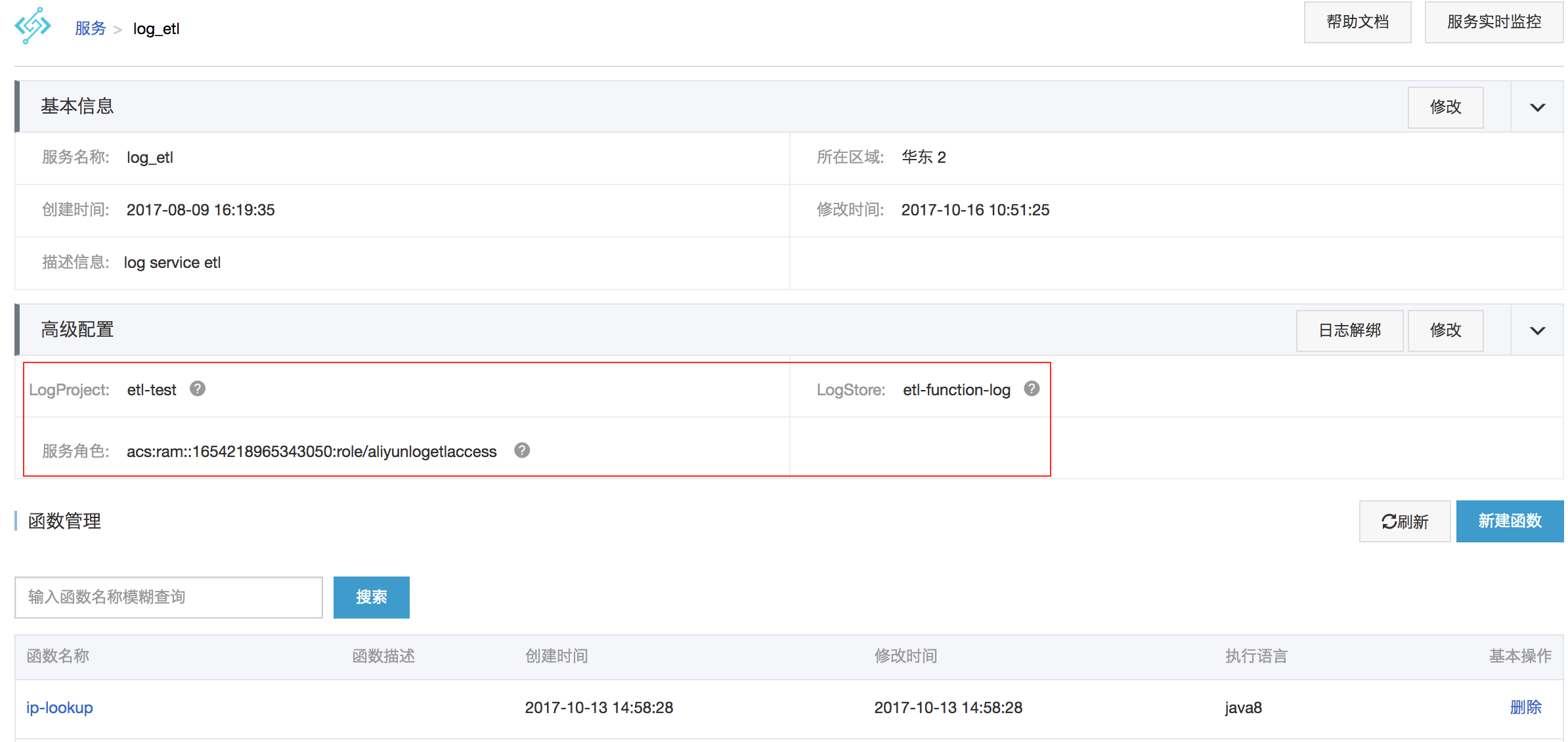

  1. 登录函数计算控制台创建Service。

    在高级配置中,建议为ETL Function配置加工过程中的日志记录的存储Logstore,方便通过日志来定位加工过程中的异常行为。为函数授予日志服务AliyunLogFullAccess权限,函数在运行过程中会读源Logstore数据,数据处理后再写到目标Logstore。

    2

  2. 通过内置模板创建函数。

    3

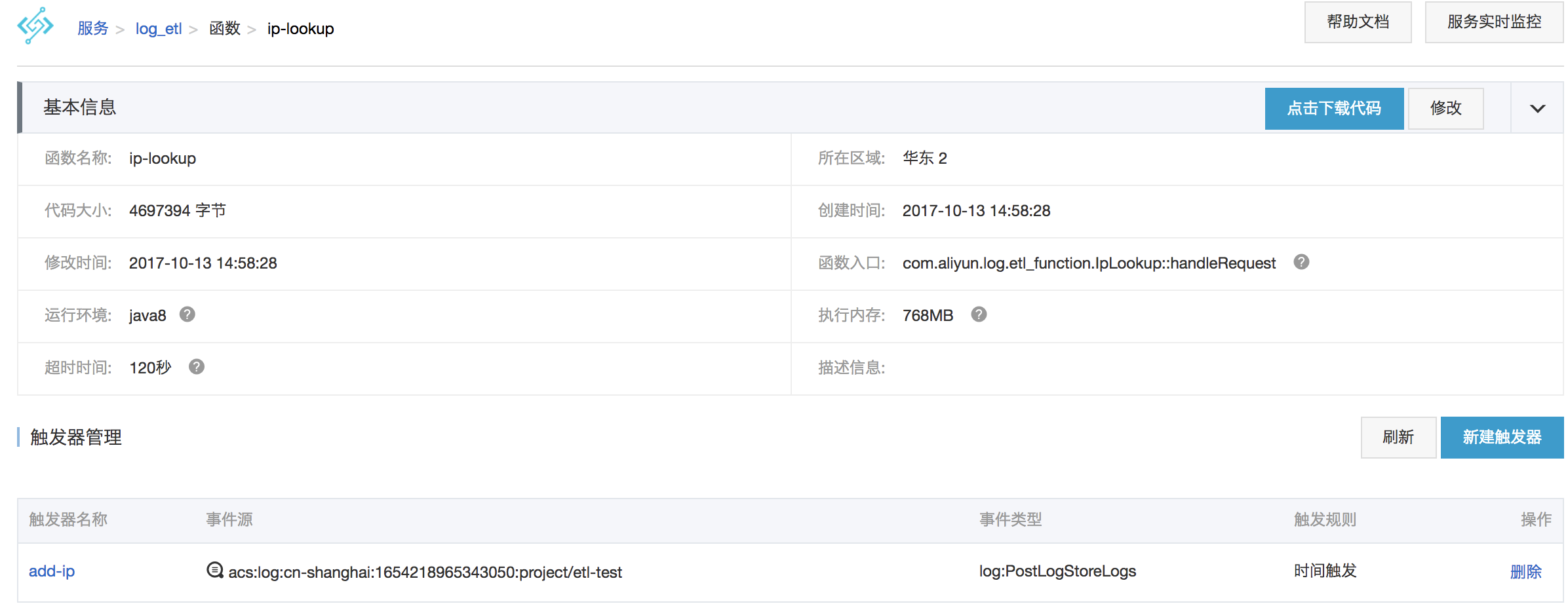

    默认的函数配置如下:

    4

  3. 在函数上新建日志服务触发器。

    日志服务触发器配置如下。

    5

    指定数据源为第一步中采集到中心化Nginx日志Logstore,例如本例子的Projectetl-test/logstore:nginx_access_log

    日志服务将轮询Logstore的数据,当数据持续产生时,每60秒创建一次ETL任务,并调用函数执行。触发函数执行以及函数执行结果将会记录到触发器日志logstore:etl-trigger-log中。

    函数配置因不同函数的实现和功能而已,ip-lookup的详细配置项说明请参考README。

  4. 保存配置,等待1分钟后ETL任务开始执行。

    可以关注一下ETL过程日志、调度日志,按如上配置,分别在logstore:etl-function-log、etl-trigger-log。

    可以通过查询语句构建出如本文日志部分所示的报表:

    6

    • 左上图是每分钟调度函数执行的触发次数,构建自查询语句。

      1. project_name : etl-test and job_name : ceff019ca3d077f85acaad35bb6b9bba65da6717 | select from_unixtime(__time__ - time % 60) as t, count(1) as invoke_count group by from_unixtime(__time__ - time % 60) order by t asc limit 1000
    • 右上图是ETL任务成功、失败的比例,构建自查询语句。

      1. project_name : etl-test and job_name : ceff019ca3d077f85acaad35bb6b9bba65da6717 | select task_status, count(1) group by task_status
    • 左下图是每5分钟的摄入的日志字节数,构建自查询语句。

      1. project_name : etl-test and job_name : ceff019ca3d077f85acaad35bb6b9bba65da6717 and task_status : Success | select from_unixtime(__time__ - time % 300) as t, sum(ingest_bytes) as ingest_bytes group by from_unixtime(__time__ - time % 300) order by t asc limit 1000
    • 右下图则是每5分钟摄入处理的日志行数,构建自查询语句。

      1. project_name : etl-test and job_name : ceff019ca3d077f85acaad35bb6b9bba65da6717 and task_status : Success | select from_unixtime(__time__ - time % 300) as t, sum(ingest_lines) as ingest_lines group by from_unixtime(__time__ - time % 300) order by t asc limit 1000

步骤3 加工后数据建模

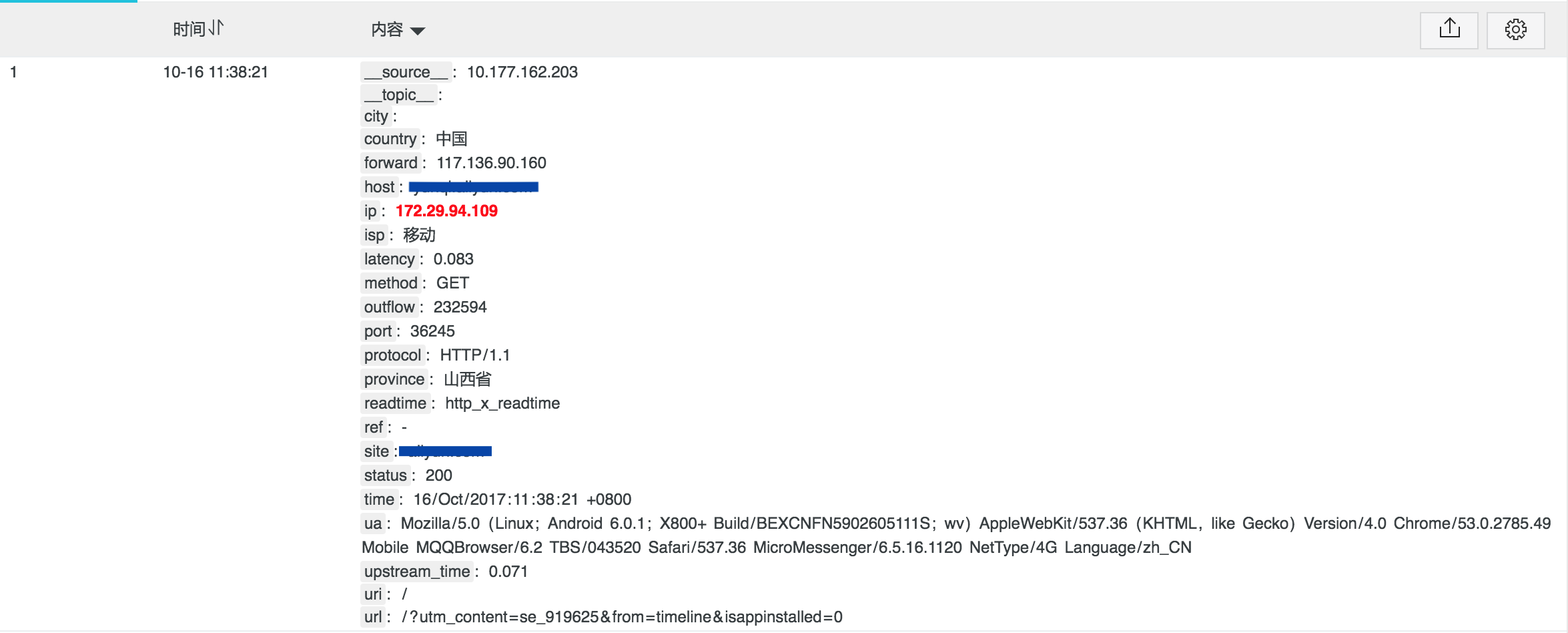

机器上的Nginx日志经由Logtail实时采集到源logstore,再由ETL准实时加工后写出到目标Logstore。经函数处理后带IP信息数据如下:

7

对比加工前后,可以发现,新的数据增加了四个字段(country、province、city、isp),可以知道:IP源117.136.90.160的请求来自中国山西太原,运营商是中国移动。

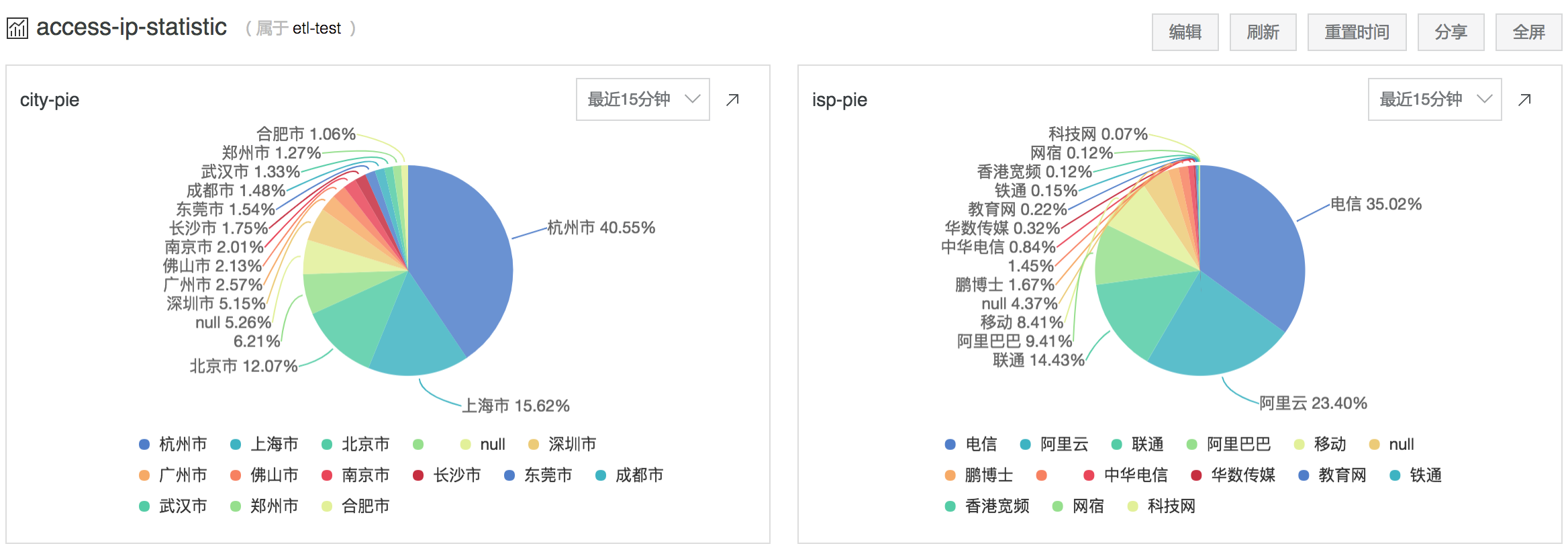

接下来,使用日志服务的日志分析功能查询一个时间段内请求IP的城市和ISP分布。通过如下两个查询语句构建报表:

  • * | select city, count(1) as c group by city order by c desc limit 15
  • * | select isp, count(1) as c group by isp order by c desc limit 15

8
