本文为您介绍如何使用实时计算滑动窗口函数。

说明 实时计算滑动窗口(HOP)暂不支持与LAST_VALUE、FIRST_VALUE或TopN函数共同使用。

什么是滑动窗口

滑动窗口(HOP),也被称作Sliding Window。不同于滚动窗口,滑动窗口的窗口可以重叠。

滑动窗口有两个参数:slide和size。slide为每次滑动的步长,size为窗口的大小。

  • slide < size,则窗口会重叠,每个元素会被分配到多个窗口。
  • slide = size,则等同于滚动窗口(TUMBLE)。
  • slide > size,则为跳跃窗口,窗口之间不重叠且有间隙。

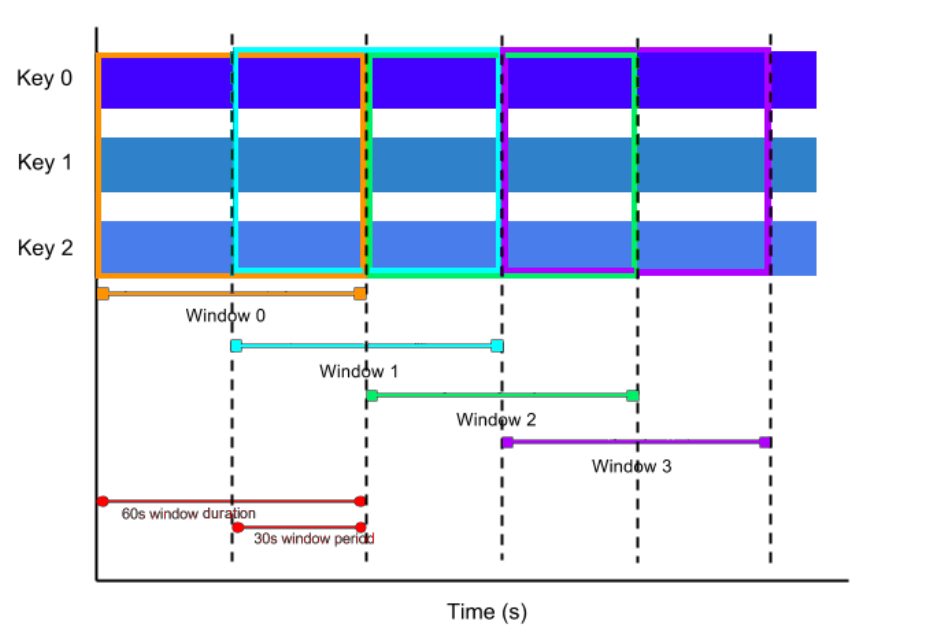

通常情况下大部分元素符合多个窗口情景,窗口是重叠的。因此,滑动窗口在计算移动平均数(moving averages)时很实用。例如,计算过去5分钟数据的平均值,每10秒钟更新一次,可以设置slide为10秒,size为5分钟。下图为您展示间隔为30秒,窗口大小为1分钟的滑动窗口。
滑动窗口

滑动窗口函数语法

HOP函数用在group by子句中,用来定义滑动窗口。

HOP(<time-attr>, <slide-interval>,<size-interval>)
<slide-interval>: INTERVAL 'string' timeUnit
<size-interval>: INTERVAL 'string' timeUnit
说明

<time-attr> 参数必须是流中的一个合法的时间属性字段,指定为Processing Time或Event Time。 请参见窗口函数概述,了解如何定义时间属性Watermark

滑动窗口标识函数

使用滑动窗口标识函数选出窗口的起始时间或者结束时间,窗口的时间属性用于下级Window的聚合。

窗口标识函数 返回类型 描述
HOP_START(<time-attr>, <slide-interval>, <size-interval>) TIMESTAMP 返回窗口的起始时间(包含边界)。如[00:10, 00:15) 的窗口,返回 00:10
HOP_END(<time-attr>, <slide-interval>, <size-interval>) TIMESTAMP 返回窗口的结束时间(包含边界)。如[00:00, 00:15) 的窗口,返回 00:15
HOP_ROWTIME(<time-attr>, <slide-interval>, <size-interval>) TIMESTAMP(rowtime-attr) 返回窗口的结束时间(不包含边界)。如 [00:00, 00:15) 的窗口,返回 00:14:59.999 。返回值是一个 rowtime attribute,也就是可以基于该字段做时间类型的操作,如级联窗口。只能用在基于event time的window上。
HOP_PROCTIME(<time-attr>, <slide-interval>, <size-interval>) TIMESTAMP(rowtime-attr) 返回窗口的结束时间(不包含边界)。如 [00:00, 00:15) 的窗口,返回 00:14:59.999 。返回值是一个 proctime attribute,也就是可以基于该字段做时间类型的操作,如级联窗口。只能用在基于 processing time的window 上。

示例

统计每个用户过去1分钟的点击次数,每30秒更新1次。即1分钟的窗口,30秒滑动1次。

  • 测试数据
    username(VARCHAR) click_url(VARCHAR) ts(TIMESTAMP)
    Jark http://taobao.com/xxx 2017-10-10 10:00:00.0
    Jark http://taobao.com/xxx 2017-10-10 10:00:10.0
    Jark http://taobao.com/xxx 2017-10-10 10:00:49.0
    Jark http://taobao.com/xxx 2017-10-10 10:01:05.0
    Jark http://taobao.com/xxx 2017-10-10 10:01:58.0
    Timo http://taobao.com/xxx 2017-10-10 10:02:10.0
  • 测试语句
    CREATE TABLE user_clicks (
        username VARCHAR,
        click_url VARCHAR,
        ts TIMESTAMP,
        WATERMARK wk FOR ts AS WITHOFFSET (ts, 2000)--为rowtime定义Watermark。
    ) WITH ( TYPE = 'datahub',
            ...);
    CREATE TABLE hop_output (
        window_start TIMESTAMP,
        window_end TIMESTAMP,
        username VARCHAR,
        clicks BIGINT
    ) WITH (TYPE = 'rds',
            ...);
    INSERT INTO
        hop_output
    SELECT
        HOP_START (ts, INTERVAL '30' SECOND, INTERVAL '1' MINUTE),
        HOP_END (ts, INTERVAL '30' SECOND, INTERVAL '1' MINUTE),
        username,
        COUNT (click_url)
    FROM
        user_clicks
    GROUP BY
        HOP (ts, INTERVAL '30' SECOND, INTERVAL '1' MINUTE),
        username
  • 测试结果
    window_start (TIMESTAMP) window_end (TIMESTAMP) username (VARCHAR) clicks (BIGINT)
    2017-10-10 09:59:30.0 2017-10-10 10:00:30.0 Jark 2
    2017-10-10 10:00:00.0 2017-10-10 10:00:00.0 Jark 3
    2017-10-10 10:00:30.0 2017-10-10 10:01:30.0 Jark 2
    2017-10-10 10:01:00.0 2017-10-10 10:02:00.0 Jark 2
    2017-10-10 10:01:30.0 2017-10-10 10:02:30.0 Jark 1
    2017-10-10 10:01:30.0 2017-10-10 10:02:30.0 Timo 1
    2017-10-10 10:02:00.0 2017-10-10 10:03:00.0 Timo 1
说明 HOP窗口无法读取数据进入的时间,第一个窗口的开启时间会前移。前移时长=窗口时长-滑动步长,示例如下表。
窗口时长(秒) 滑动步长(秒) Event Time 第一个窗口StartTime 第一个窗口EndTime
120 30 2019-07-31 10:00:00.0 2019-07-31 09:58:30.0 2019-07-31 10:00:30.0
60 10 2019-07-31 10:00:00.0 2019-07-31 09:59:10.0 2019-07-31 10:00:10.0
