本文档为您介绍如何通过日志服务对接DataV进行大屏数据展示。

背景信息

实时大屏广泛应用于大型在线促销活动。实时大屏基于流式计算架构,该架构包含以下模块:
  • 数据采集:将来自各源头数据实时采集。
  • 中间存储:利用类Kafka Queue进行生产系统和消费系统解耦。
  • 实时计算:环节中最重要环节,订阅实时数据,通过计算规则对窗口中数据进行运算。
  • 结果存储:计算结果数据存入SQL和NoSQL。
  • 可视化:通过API调用结果数据进行展示。
在阿里集团内,有大量成熟的产品可以完成此类工作,一般可供选型的产品如下。

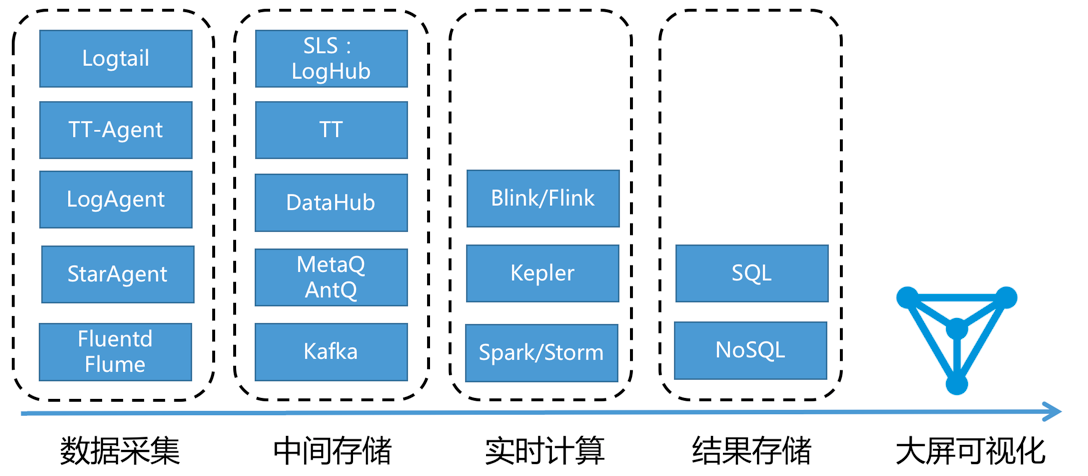

图 1. 大屏展示相关产品
大屏展示相关产品
除这种方案外,日志服务还可以为您提供一种新的方法:通过日志服务查询分析LogSearch/Analytics API 直接对接DataV进行大屏数据展示。

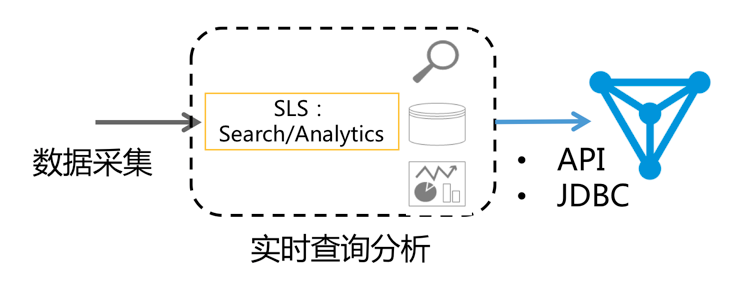

图 2. 日志服务+DataV
日志服务对接DataV

日志服务支持使用查询+SQL92语法对日志进行实时分析。在结果分析可视化上,除了使用自带Dashboard外,还支持Grafana、Tableau(JDBC)等对接方式。

功能特点

计算一般根据数据量、实时性和业务需求会分为以下两种方式。
  • 实时计算(流计算):固定的计算 + 变化的数据
  • 离线计算(数据仓库+离线计算):变化的计算+固定的数据
日志服务(原SLS)对实时采集数据提供两种方式对接,除此之外,对实时性有要求的日志分析场景,我们提供实时索引LogHub中数据机制,之后可通过LogSearch/Anlaytics直接进行查询分析。这种方式具有以下优势。
  • 快速:API传入Query立马拿到结果,无需等待和预计算结果。
  • 实时:99.9%情况下可做到日志产生1秒内反馈到大屏。
  • 动态:无论修改统计方法还是补数据,支持实时刷新显示结果,无需等待重新计算。
这种方式具有以下限制。
  • 数据量:单次计算数据量限制为百亿行,一旦超过,需要限定时间段。
  • 计算灵活度:目前计算限于SQL92语法,不支持自定义UDF。

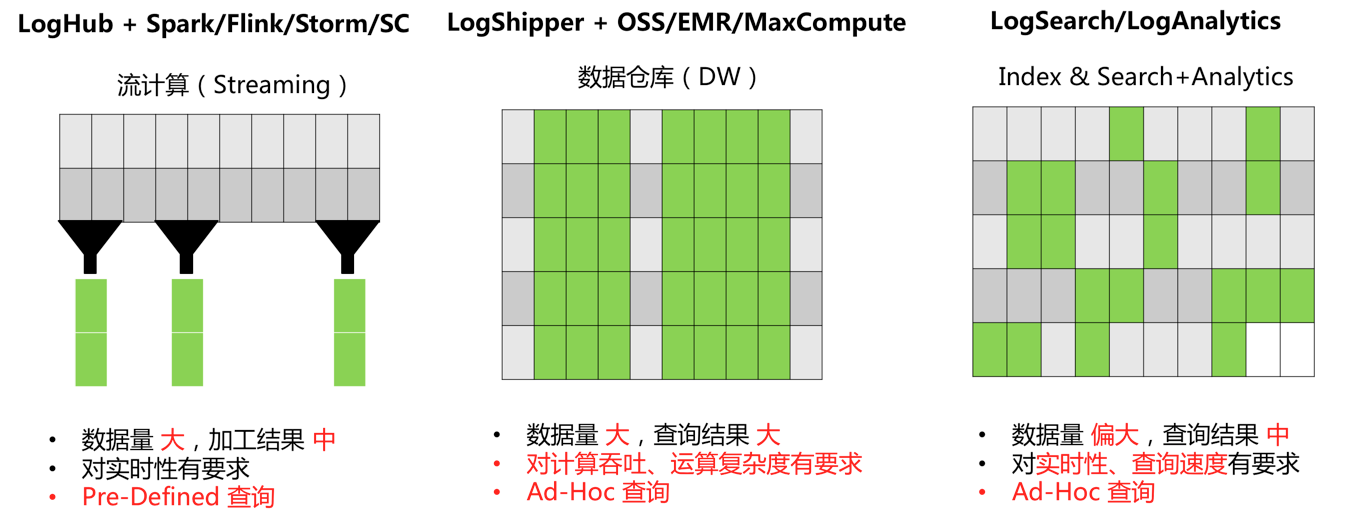

图 3. 日志服务优势
日志服务优势

配置流程

日志服务数据对接DataV大屏展示,其操作主要分为以下3个流程。
  1. 数据采集。请参考文档配置,将数据源接入日志服务。
  2. 索引设置。请参考简介,或最佳实践中网站日志分析案例
  3. 对接DataV插件,将实时查询SQL转化为视图。

完成1、2步骤后,在查询页面可以看到原始日志,本文档主要介绍步骤3。

配置步骤

  1. 创建DataV数据源。
    1. 登录DataV控制台。

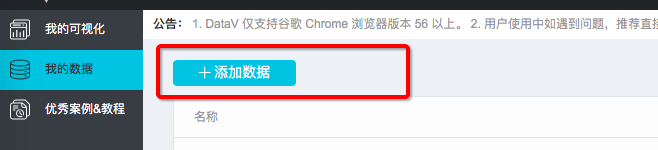

    2. 选择我的数据 > 添加数据
    在类型下拉菜单中选择简单日志服务SLS

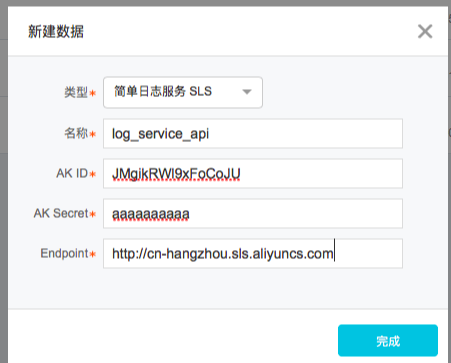

    图 4. 新建数据
    添加数据
    配置项 说明
    类型 选择简单日志服务-SLS
    自定义数据源名称 为数据源配置一个自定义名称。
    AppKey 主账号的Access Key ID,或者有权限读取日志服务的子账号Access Key ID。
    AppSecret 主账号的Access Key Secret,或者有权限读取日志服务的子账号Access Key Secret。
    Endpoint 填写SLS服务的EndPoint。可参见服务入口。根据您日志服务的网络类型和所在区域进行填写。
  2. 创建折线图并添加过滤器。
    1. 创建一个折线图。
      在左侧图层栏中单击选择折线图,在右侧的配置面板修改组件样式配置。数据源类型选择简单日志服务-SLS,然后选择上一步中创建的数据源log_service_api,并在SQL框中输入参数。
      图 5. 数据源
      数据源
      查询参数样例如下,参数说明见下表。
      {
       "projectName": "dashboard-demo",
       "logStoreName": "access-log",
       "topic": "",
       "from": ":from",
       "to": ":to",
       "query": "*| select approx_distinct(remote_addr) as uv ,count(1) as pv , date_format(from_unixtime(date_trunc('hour',__time__) ) ,'%Y/%m/%d %H:%i:%s')   as time group by time  order by time limit 1000" ,
       "line": 100,
       "offset": 0
      }
      配置项 说明
      projectName 您的Project名称。
      logstoreName 您的Logstore名称。
      topic 您的日志Topic,如您没有设置Topic,此处请留空。
      from、to from和to分别是日志的起始和结束时间。
      说明 示例中填写的是:from:to。 在测试时,您可以先填写unix time,例如1509897600。发布之后换成:from:to,然后您可以在url参数里控制这两个数值的具体时间范围。例如,预览时的url是http://datav.aliyun.com/screen/86312,打开http://datav.aliyun.com/screen/86312?from=1510796077&to=1510798877后,会按照指定的时间进行计算。
      query 您的查询条件,样例中为每分钟的pv数。query的语法请参见实时分析简介
      说明 query中的时间格式,一定要是2017/07/11 12:00:00这种,所以采用以下方式把时间对齐到整点,再转化成目标格式。
      date_format(from_unixtime(date_trunc('hour',__time__) ) ,'%Y/%m/%d
                          %H:%i:%s')
      line 请填写默认值100。
      offset 请填写默认值0。
      配置完成后,单击查看数据响应结果
      图 6. 数据响应结果
      数据相应结果
    2. 新建过滤器。
      勾选数据过滤器,然后单击添加过滤器后的加号新建一个过滤器。
      图 7. 新建过滤器
      新建过滤器
      过滤器内容请按照以下格式填写。
      return Object.keys(data).map((key) => {
      let d= data[key];
      d["pv"] = parseInt(d["pv"]);
      return d;
      }
      )

      在过滤器中,要把y轴用到的结果变成int类型,上述样例中,y轴是pv,所以需要转换pv列。

      可以看到在结果中有t和pv两列,您可以将x轴配置为t,y轴配置成pv。

  3. 创建饼状图并添加过滤器。
    1. 新建轮播饼图
      图 8. 轮播饼图
      轮播饼图
      查询框中请按照如下内容填写。
      {
       "projectName": "dashboard-demo",
       "logStoreName": "access-log",
       "topic": "",
       "from": 1509897600,
       "to": 1509984000,
       "query": "*| select count(1) as pv ,method group by method" ,
       "line": 100,
       "offset": 0
      }

      在查询中,可以计算不同method的占比。

    2. 添加一个过滤器,过滤器填写如下。
      return Object.keys(data).map((key) => {
      let d= data[key];
      d["pv"] = parseInt(d["pv"]);
      return d;
      }
      )

      饼图的type填写method,value填写pv。

  4. 预览和发布。
    单击预览图标可以对编辑好的大屏进行预览。单击发布图标后该大屏就创建成功了。
    试用:Demo地址。url中的参数from和to,您可以随意切换为任意时间。

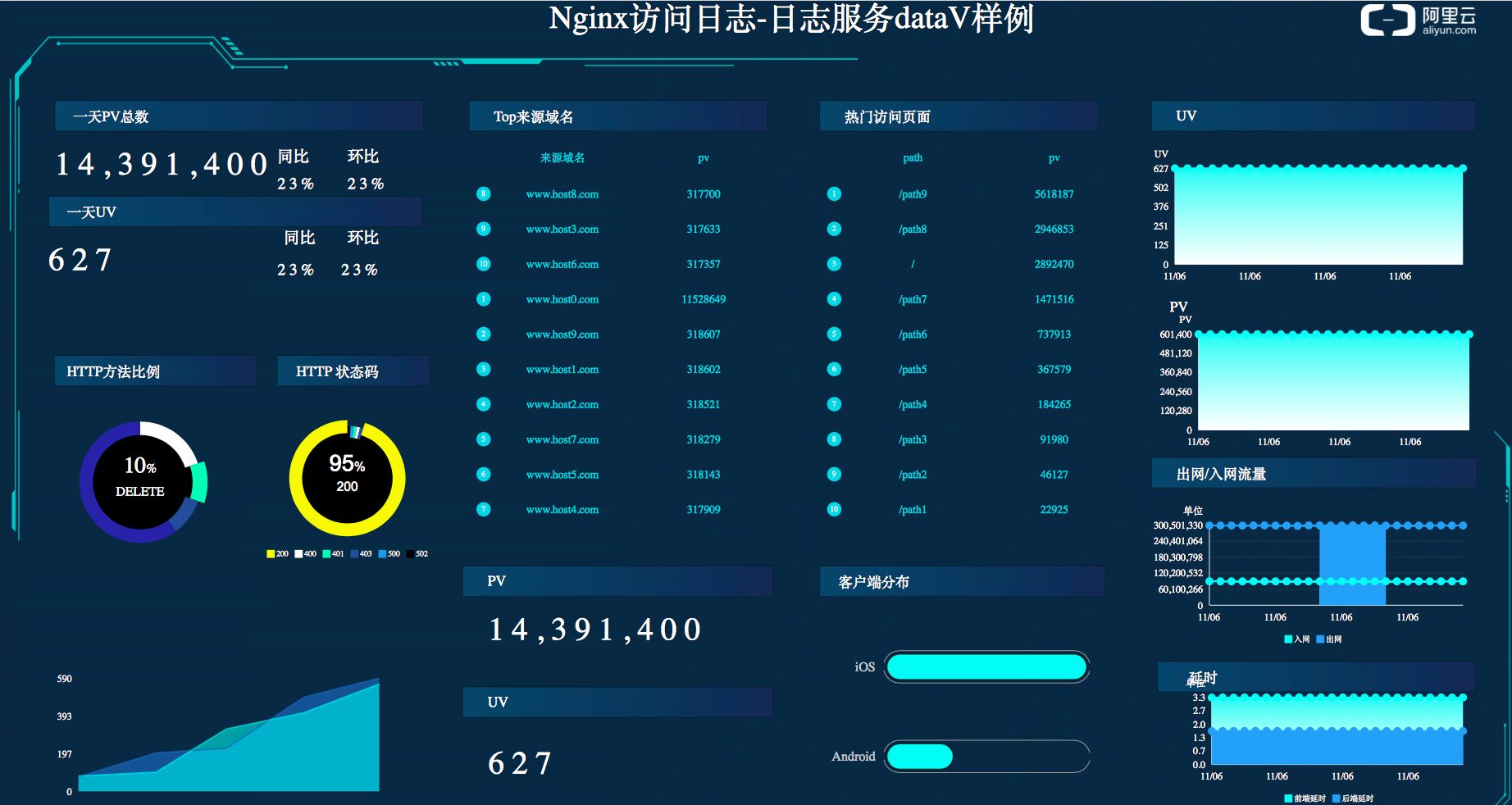

    图 9. 实时大屏
    实时大屏

实际案例:不断调整统计口径下实时大屏

例如,云栖大会期间有个临时需求,统计线上(网站)的全国各地访问量。此前已配置采集全量日志数据、并且在日志服务中打开了查询分析,所以只要输入查询分析Query即可。
  • 在云栖大会的第一天,您需要统计UV,对所有访问日志中nginx下forward字段获取10月11日到目前唯一计数。可以使用如下语句。
    * | select approx_distinct(forward) as uv
  • 云栖大会的第二天,需求变更了。您只需要统计yunqi这个域名下的数据。则可以增加一个过滤条件host进行实时查询。 语句如下。
    host:yunqi.aliyun.com | select approx_distinct(forward) as uv
  • 统计过程中发现Nginx访问日志中有多个IP情况,默认情况下您只要第一个IP即可。则语句如下。
    host:yunqi.aliyun.com | select approx_distinct(split_part(forward,',',1)) as uv
  • 云栖大会的第三天您接到新需求,需要把uc访问中的广告访问去掉。此时可以加上一个过滤条件not。则语句如下。
    host:yunqi.aliyun.com not url:uc-iflow  | select approx_distinct(split_part(forward,',',1)) as uv
    图 10. 示例
    示例
    大屏效果如下:

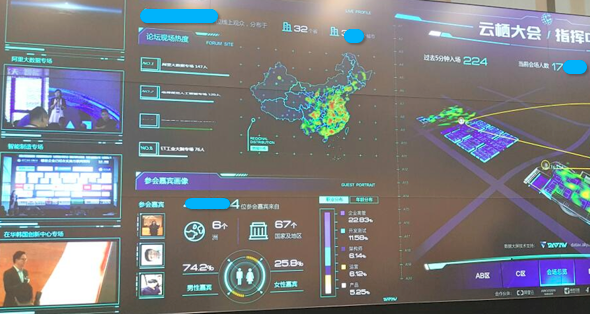

    图 11. 大屏效果
    大屏效果
