仪表板展示区域支持以下五种控件。可以通过双击或拖拽的方式将其添加到仪表板展示区。

  • 查询控件
  • 文本框
  • 内嵌页面
  • TAB
  • 图片

查询控件

您可以选择查询控件来查询单个或多个图表中的数据。

  1. 单击查询控件。
  2. 选择一个数据集，并为控件添加需要查询的字段，如下图所示。


目前，查询控件支持同数据集和非同数据集关联。

同数据集关联示例展示

  1. 选择同数据集，在同数据集关联列表中，按字段类型选择图表，如下图所示。


  2. 单击样式，编辑控件的显示标题。
  3. 单击查询按钮，查询字段所作用的图表。

非同数据集关联示例展示

查询控件还可以将来自不同数据集的数据做关联，但是要确保所关联的选项中，数据成员的值是一致的，否则关联无效。

  1. 选择一个数据图表，例如交叉表。
  2. 选择需要的字段，然后单击更新。
  3. 单击样式标签页，更改交叉表的显示标题和布局。例如，将交叉表的显示标题设置为海外报表。
  4. 单击数据集切换图标，切换一个数据集。
  5. 选择一个数据图表，例如交叉表。
  6. 选择需要的字段，然后单击更新。
  7. 单击样式标签页，更改交叉表的显示标题和布局。例如，将交叉表的显示标题设置为国内报表。
  8. 单击查询控件图标，为查询控件选择数据集和需要查询的字段。
  9. 选择非同数据集关联，在非同数据集关联列表中，按字段类型选择关联项。
  10. 单击样式标签页，编辑控件的显示标题。
  11. 单击查询，字段所作用的图表会自动更新。

级联查询示例展示

查询控件支持级联查询功能，通过该功能可以简化多筛选条件的设置过程。

  1. 在仪表板编辑页面创建线图，如下图所示：

  2. 单击查询条件控件并选择数据集和需要筛选的字段，本示例中选择省份，如下图所示：

  3. 单击级联查询图标，在字段级联配置页面，单击+新增级联关系图标添加需要级联的字段并单击确定。本示例中选择城市和产品类型。
    说明
    • 级联筛选支持三级级联，父级节点和子级节点之间有连接线。
    • 支持对级联字段重命名。


  4. 单击设置过滤条件图标，对筛选项进行设置并单击确定，本示例选择平铺级联展示和复选，如下图所示：

    说明 级联展示支持树形级联展示和平铺级联展示两种形式，同时可以对同源继承和手动设置默认值进行设置。
  5. 在查询控件中单击查询，结果如下图所示：

    说明 级联的详细信息可以通过鼠标悬停在图表右上角级联图标处查看。

日期查询

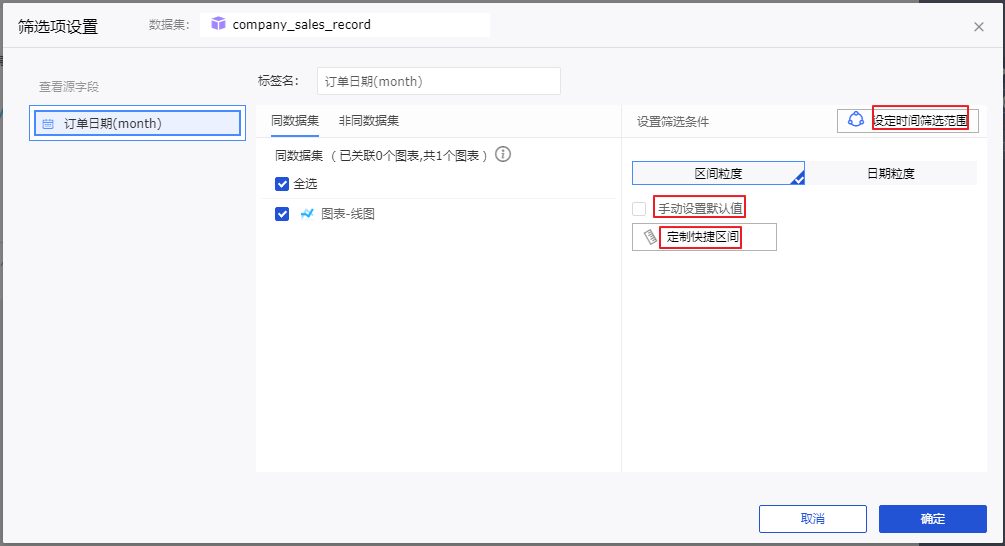

在对时间类型数据进行查询时，可以设定时间筛选范围、手动设置默认值、定制快捷区间，如下图所示：

  1. 在数据标签页，为查询控件选择数据集和需要查询的字段，比如，订单日期（month）。
  2. 选择一个需要作用的图表并单击设定时间筛选范围。
  3. 在设定时间筛选范围页面，向右拖动启用图标并设定时间可筛选范围，单击确定，如下图所示：

  4. 通过手动设置默认值或定制快捷区间选择一个日期范围，单击确定。
    说明 目前仅支持对month和day时间类型定制快捷区间。
  5. 单击查询，控件所作用的图表会自动更新。

文本查询

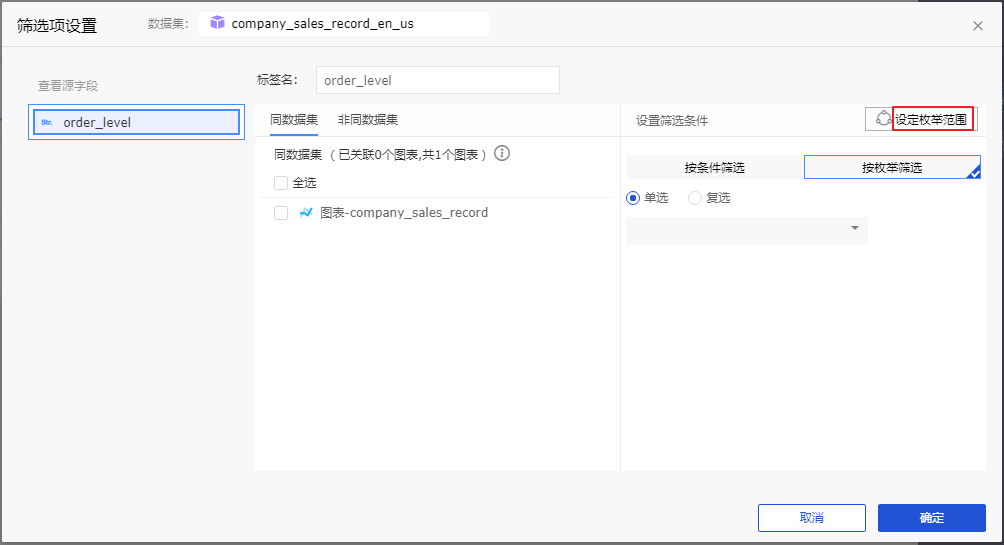

在对文本类型数据进行查询时，可以设定枚举范围。如下图所示：

  1. 在数据标签页，为查询控件选择数据集和需要查询的字段，比如，产品包箱。
  2. 选择一个需要作用的图表，并单击设定枚举范围。
  3. 在设定枚举范围页面，向右拖动启用图标，点击手工输入或者单击添加可选择的取值，如中型箱子、大型箱子、小型包裹、小型箱子，单击确定，如下图所示：


  4. 选择按枚举筛选并选择复选，单击下拉箭头，系统会自动将该字段可选择的取值加载到查询控件中，如下图所示：


  5. 通过手工输入或者单击添加需要查询的字段取值，并单击确定 > 确定。
  6. 单击查询，查询控件所作用的图表会自动更新。

文本框

文本框可用于一段固定文本的输入，可用于制作报表的标题等内容。

  1. 单击文本框的图标，文本框图例会自动显示在仪表板展示区。
  2. 输入文本框内容，如下图所示。


内嵌页面

通过内嵌页面，您可以在仪表板中插入您需要的网页，用来实时查询网络数据或浏览有关当前数据的网页或者网站。

  1. 单击内嵌页面图标，内嵌页面的图例会自动显示在仪表板展示区。
  2. 在链接地址区域，输入网页地址。
    说明 网页地址必须以 https 的方式输入。

TAB

通过TAB功能，您可以将多张图表以标签页的形式展示。

  1. 单击TAB图标，TAB图例会自动显示在仪表板展示区。
  2. 在TAB编辑菜单中，可以新增，移动，隐藏或删减TAB标签，如下图所示。


  3. 选择一个TAB页来插入图表。比如单击TAB1，TAB1的颜色会被标蓝。
  4. 单击某个图表图标，选中的图表样例会自动添加到TAB1上。或者通过选择图表右上角更多操作 > 移动到图标将已有图表移动到TAB1中，如下图所示：


  5. 按照图表的制作流程来制作图表。


  1. 单击图片图标，图片的图例会自动显示在仪表板展示区。
  2. 输入图片的链接地址。
  3. 设置图片的显示样式，如下图所示。
