本文为您介绍LBS气泡地图的使用场景、配置样式和如何删除LBS气泡地图。仅高级版和专业版的群空间支持创建LBS气泡地图。

前提条件

  • 已完成新建仪表板,详情请参见概述新建仪表板
  • 如果需要进一步编辑数据集,或重新创建一个数据集,请参见创建数据集
  • 请确保待添加的地理区域字段已切换为地理信息,请参见编辑地理信息维度
    说明 假设图表待添加的地理区域字段为省份,仅当显示省份为红框标识时,表示该字段已切换为地理信息。

    有关各地区详细信息对照表请参见国家省市区县标准名称列表

背景信息

LBS气泡地图与气泡地图类似,均以一个地图轮廓为背景,用附着在地图上的气泡来反映数据的大小。您可以切换地图的底图样式,例如高德地图、谷歌地图和GeoQ直观地展示国家或地区的相关数据的指标大小和分布范围。例如展示各地旅游景点的客流量,或展示各地区的人均收入。

LBS气泡地图由地理区域和LBS气泡大小组成:
  • 地理区域/经纬度由数据的维度决定,维度类型必须为地理信息。例如省份。
  • 气泡大小/度量由数据的度量决定,至少选择1个度量,最多选择5个度量。例如利润金额。
  • 气泡颜色/度量由数据的度量决定,最多选择1个度量。例如订单数量。

操作步骤

company_sales_record数据集为例,查看各省份的订单金额和利润金额:
  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 在数据集管理页面,选择company_sales_record数据集,单击数据集所在行的图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式全屏模式。以下示例以常规模式为例。
  4. 单击LBS气泡地图图标。

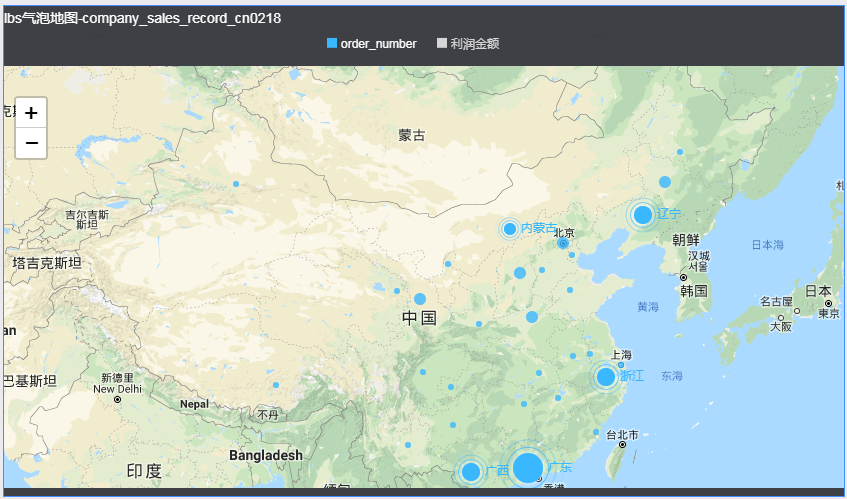

    LBS气泡地图的图例会自动显示在仪表板展示区。气泡地图
  5. 可选:编辑数据集。

    假设图表待添加的地理区域字段为省份,仅当显示省份为红框标识时,表示该字段已切换为地理信息,请跳过此步骤。

    在数据集编辑页面,将待添加的地理区域字段已切换为地理信息。编辑数据集请参见编辑地理信息维度
  6. 数据标签页,选择需要的维度字段和度量字段:
    • 在维度列表中,找到省份,双击或拖拽至地理区域/经纬度
    • 在度量列表中,找到利润金额,依次双击或拖拽至气泡大小/度量
    • 在度量列表中,找到订单金额,依次双击或拖拽至气泡颜色/度量

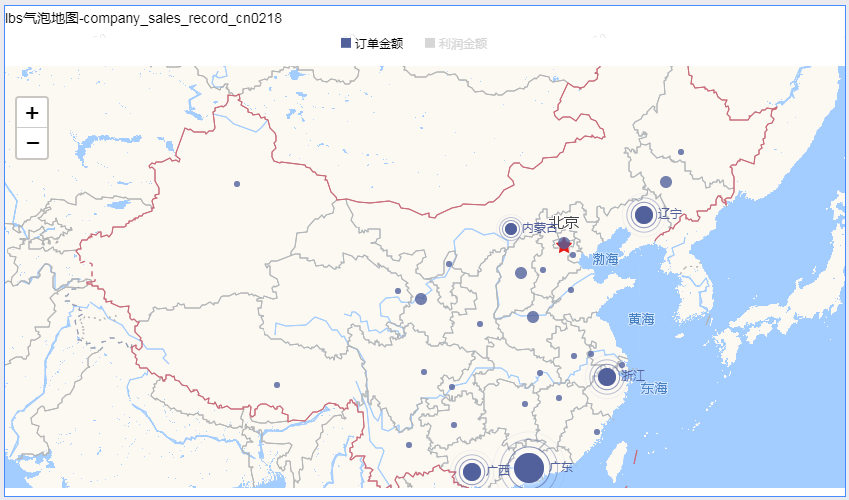

  7. 单击更新更新-311

    您可以单击气泡大小/度量右侧的1图标,调整度量的字段的别名、和聚合方式和数值展示格式,请参见配置图表信息

  8. 样式标签页,更改图表的基础信息地图配置图表样式功能配置

    详情请参见配置样式

  9. 高级标签页,设置图表的高级选项。高级-311
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中与该图表相关的其他图表内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转包含参数跳转外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
  10. 单击保存,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    说明 选中展示跳转链接,在链接文件中添加显示的文案,并在链接地址中填入链接URL。当您单击图表界面中的文案,可以直接跳转至需要的报表或外部链接。
  • 地图配置中,设置显示范围底图样式地图展示方式
    • 显示范围:支持自动和自定义。当数据只有一个时,建议切换到自定义范围。
      显示范围选择自定义时,自定义范围可以选择国家地图或区域地图。本例中,选择国家地图 > 中国显示范围-311
    • 底图是支持浅色系、冰蓝、深色系、星空、鲜明、自然、夜晚7种样式。地图样式-311
    • 地图展示方式支持平面和3D两种方式。展示方式-311
  • 图表样式中,设置显示数据标签数据标签展示方式显示总计图例排列方式图例位置气泡形状气泡大小气泡配色最值颜色配置
    • 显示数据标签:支持同时显示地名和度量值。数据标签-311
    • 数据标签展示方式:支持智能显示全量显示,其中智能显示适用于地名较多的情况。智能显示-311
    • 显示总计:支持自动汇总当前图表中的度量值总和,便于对比分析。显示总计-311
    • 图例位置:支持以下三种位置。22
    • 图例排列方式:支持排列和分布两种方式。排序-311
    • 气泡形状:支持圆形、三角形、矩形和菱形四种形状。形状
    • 气泡大小:您可以拖动指针改变气泡的大小。气泡大小
    • 气泡配色:支持区间划分、配色范围和配色透明度。配色
    • 最值颜色配置:支持配置最大值、最小值、前三名和后三名并标记颜色。最值颜色-311
  • 功能配置中,勾选开启指标筛选展示,可以设置展示的指标项。开启指标项-311

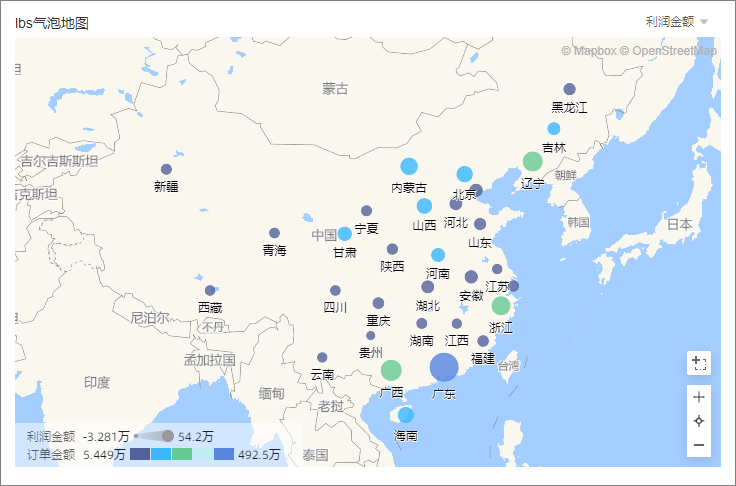

更新后如下图所示。效果图

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
