一个边缘实例可以设置一个或多个消息路由路径。本节将以示例来展示Link IoT Edge支持的五种消息路由路径的设置方法和消息查看方法。

消息路由路径:从设备路由到 IoT Hub

将设备的属性或全部消息(属性和事件)上报至云端(IoT Hub)。

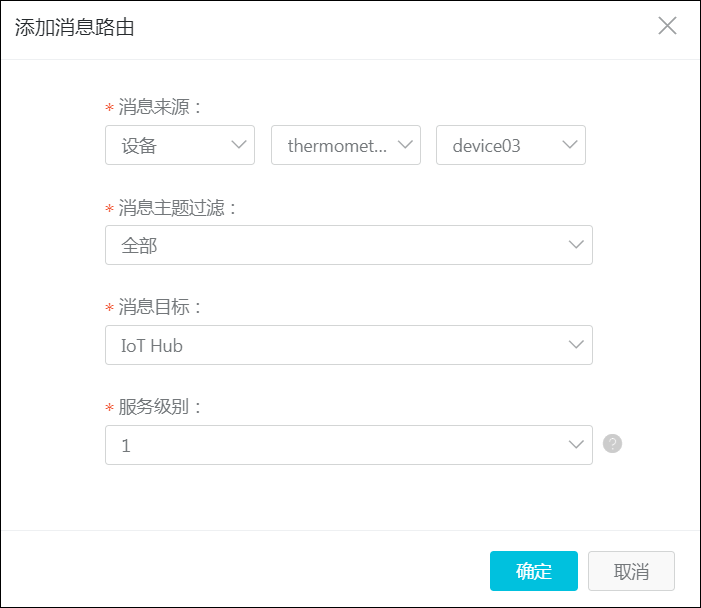

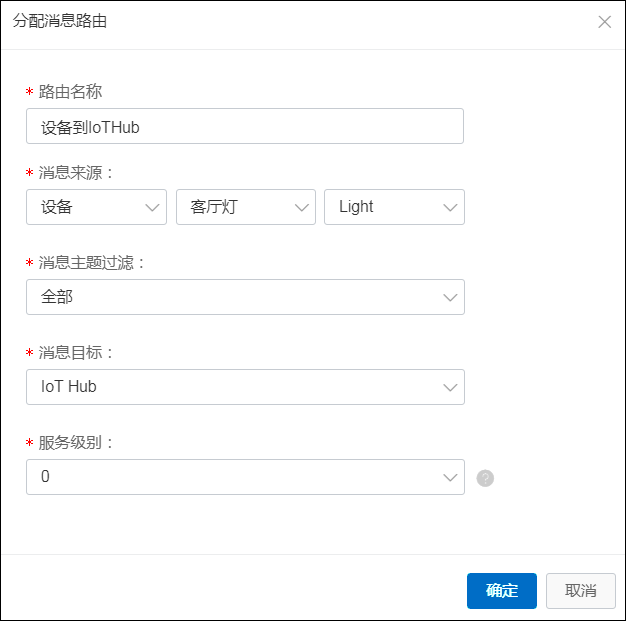

下图示例表示 device03 设备的属性及事件信息会上报到云端,并且在断网后设备数据无法上报到云端时,Link IoT Edge会将这些数据存储到本地,在恢复网络后把本地数据重新传到云端。



查看消息:通过消息主题过滤后的设备数据发送到云端后,您便可以在物联网平台控制台,该子设备所属产品的日志服务页面查看设备上报的数据。

消息路由路径:从设备路由到函数计算

将设备的属性或全部消息(属性和事件)发送至边缘函数计算中。

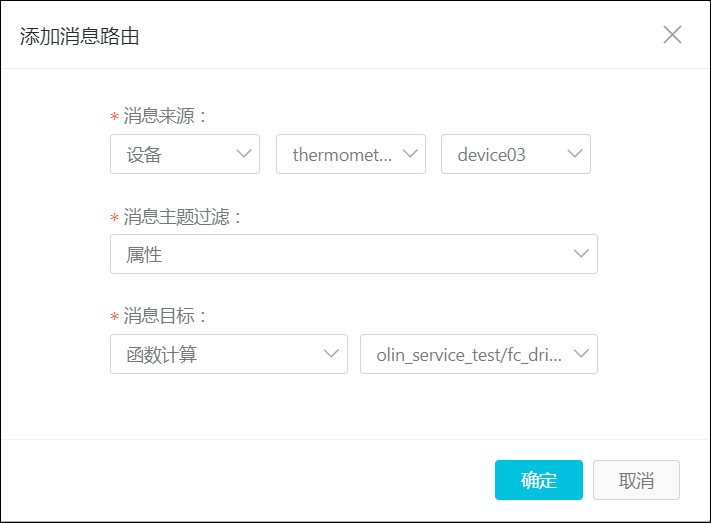

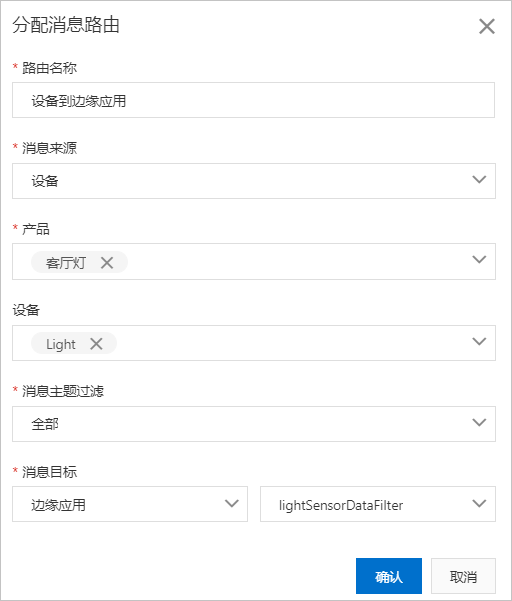

下图中的示例表示:将device03设备的属性信息发送到指定的olin_service_test/fc_driver函数中。



查看消息:目前,由于路由到函数计算的消息未上报云端,所以只能在网关本地日志中查看。用 tail命令查看网关本地日志。命令格式:tail -f /linkedge/run/logger/{module name}/log.INFO。其中,变量{module name}需填写您实际的模块名称。示例:tail -f /linkedge/run/logger/function-compute/log.INFOfunction-compute为函数计算的模块名。

消息路由路径:从函数计算路由到 IoT Hub

将函数计算中的数据发送到云端。

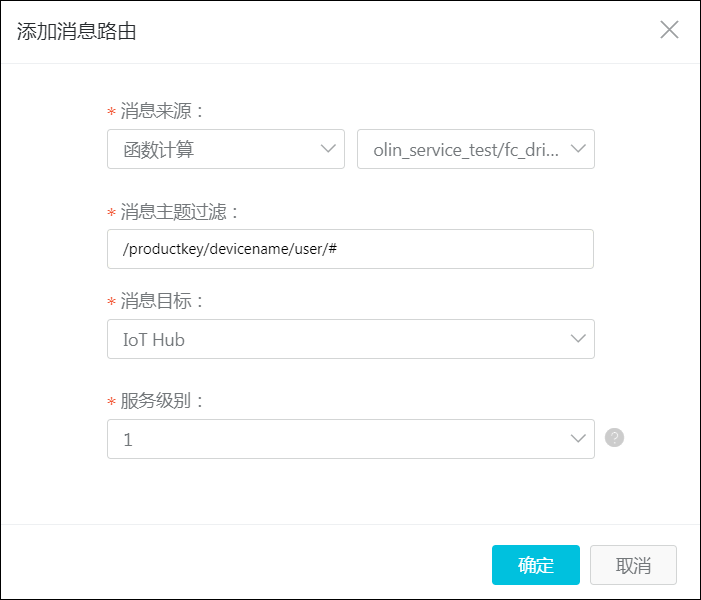

下图中的示例表示:olin_service_test/fc_driver函数过滤出符合 /productkey/devicename/user/#的 消息主题,并将该消息主题中的消息发送给云端,当网络故障后,Link IoT Edge将olin_service_test/fc_driver函数无法上报的消息存储到本地,并在网络恢复后将本地数据重新上报到云端。
说明 /productkey/devicename/user/#是您自定义的一个发送消息到云端(IoT Hub)的 消息主题。具体设置方法请参考自定义Topic


查看消息:函数计算的数据上报到云端后,您可以在物联网平台控制台中,实例网关设备所属产品的日志服务页面查看上报的数据。

消息路由路径:从函数A路由到函数B

将函数A的数据发送到函数B中。

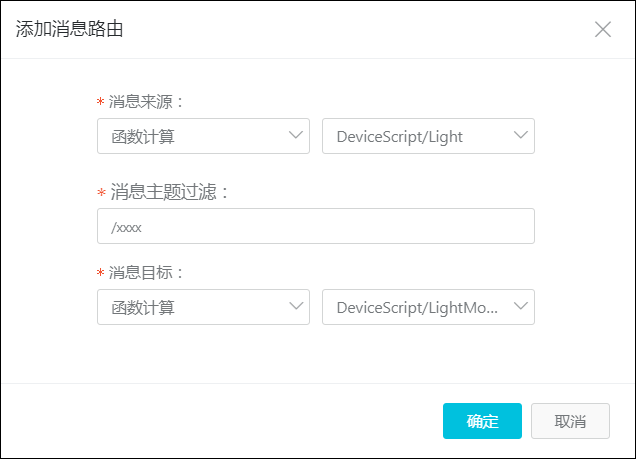

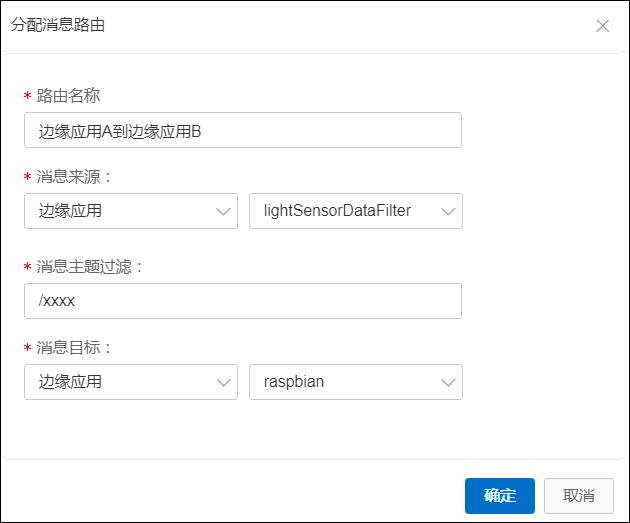

下图中的示例表示:函数A过滤出符合 /xxxx 的 消息主题 ,并将该消息主题中的消息发送给函数B。



查看消息:路由到函数计算的数据只能在网关设备本地日志中查看。具体方法,请参见本文档消息路由路径:从设备路由到函数计算章节中,查看消息日志的方法。

消息路由路径:从IoT Hub路由到函数计算

云端发送消息至函数计算中。

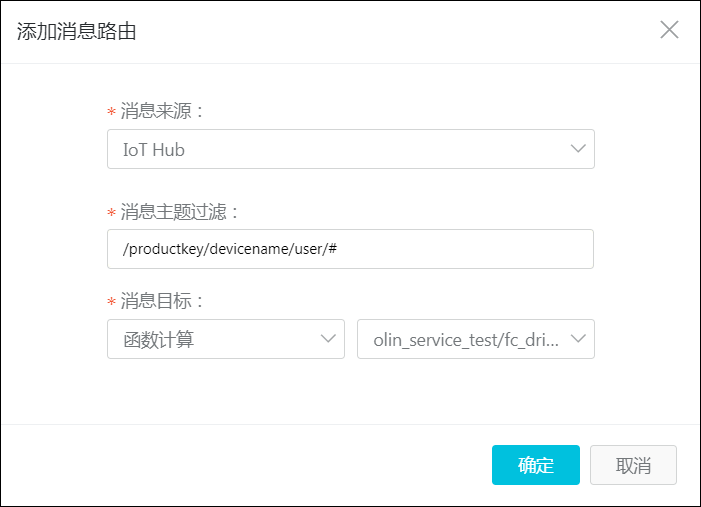

下图中的示例表示:IoT Hub滤条出符合 /productkey/devicename/user/# 的消息主题,并将此消息主题中的消息发送给函数计算。
说明 云端发送给边缘端的消息,使用的消息主题是以 /${ProductKey}/${DeviceName}/user为前缀 的。


查看消息:路由到函数计算的数据只能在网关设备本地日志中查看。具体方法,请参见本文档消息路由路径:从设备路由到函数计算章节中,查看消息日志的方法。
