Kubernetes在版本1.6后正式加入了Nvidia GPU的调度功能,支持在Kubernetes上运行和管理基于GPU的应用。

在2017年9月12日,阿里云发布了新的异构计算类型GN5,基于P100 Nvidia GPU,提供灵活强悍的异构计算模型,从基础设施到部署环境全面升级,可有效提升矩阵运算、视频识别、机器学习、搜索排序等处理计算效率。

在阿里云的GN5上部署一套支持GPU的Kubernetes集群是非常简单的,利用ROS模板一键部署,将阿里云强大的计算能力便捷的输送到您的手中。不出10分钟,您就可以开始在阿里云的Kubernetes集群上开始您的Kubernetes、GPU、TensorFlow的深度学习之旅了。

前提准备

  • 登录容器服务管理控制台ROS管理控制台RAM管理控制台开通相应的服务。
  • 所创建的资源均为按量付费,根据阿里云的计费要求,请确保您的现金账户余额不少于100元。
  • 目前,按量付费的异构计算GN5需要申请工单开通,请登录阿里云账号后,按照如下内容提交ECS工单

    我需要申请按量付费的GPU计算型gn5,请帮忙开通,谢谢。

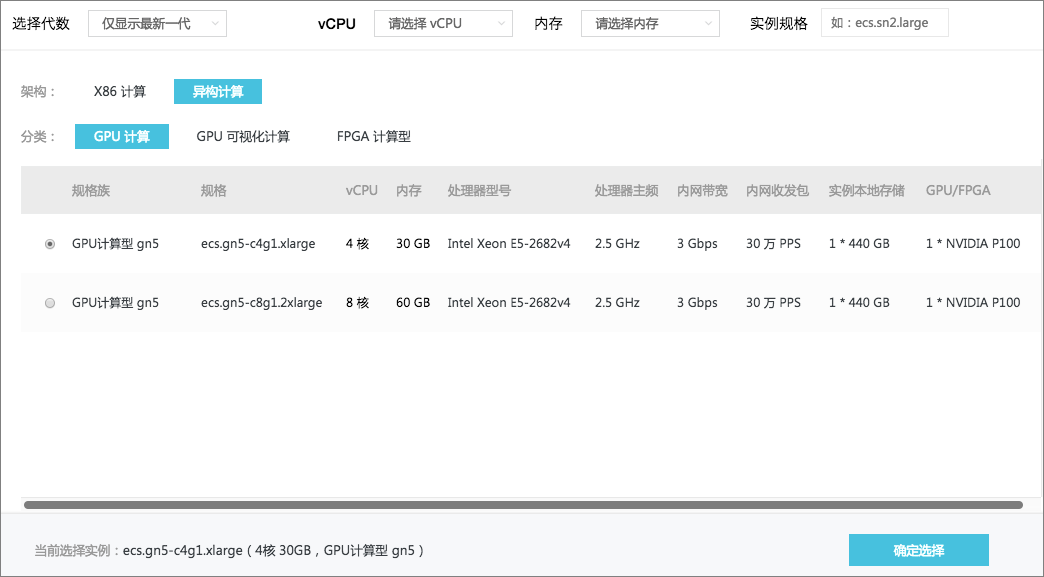

当审批通过后,您就可以在ECS控制台实例列表页面中,单击创建实例,选择按量付费页签,单击选择其他实例规格查看GPU节点是否可用。
按量付费

使用限制

目前仅支持华北2(北京)、华东2(上海)和华南1(深圳)创建Kubernetes的GPU集群。

集群部署

在本文中, 我们提供了部署单Master节点,并可以配置worker节点数的部署方式,同时可以按需扩容和缩容,创建和销毁集群也非常简单。

  1. 选择ROS创建入口。
    • 创建一个位于华北2的GPU Kubernetes集群
    • 创建一个位于华东2的GPU Kubernetes集群
    • 创建一个位于华南1的GPU Kubernetes集群
  2. 填写参数并单击创建
    • 栈名:所部署的Kubernetes集群属于一个ROS的栈,栈名称在同一个地域内不能重复。
    • 创建超时:整个部署过程的超时时间,默认为60分钟,无需修改。
    • 失败回滚:选择失败回滚时,如果部署过程中发生不可自动修复性错误,将删除所有已创建资源;反之,已创建资源将被保留,以便进行问题排查。
    • Master节点ECS实例规格:指定Master节点所运行的ECS实例的规格,默认为ecs.n4.large。
    • Worker节点ECS实例规格:指定Worker节点所运行的包含GPU的ECS实例规格,默认为ecs.gn5-c4g1.xlarge。具体配置可以查看ECS规格文档。
    • 部署GPU节点的可用区:指定GPU节点可以部署的可用区,请根据具体地域选择。
    • ECS系统镜像:目前指定centos_7。
    • Worker节点数:指定Worker节点数,默认为2,支持后期扩容。
    • ECS登录密码:所创建的ECS实例可通过此密码登录,请务必牢记密码。
    创建
  3. 单击创建, 启动部署。

    这样,部署请求已经成功提交。 可以单击进入事件列表实时监控部署过程。

  4. 单击概览查看,部署完成后的输出结果。
    概览

    通过输出结果中返回的信息,可以对Kubernetes集群进行管理:

    • APIServer_Internet:Kubernetes的API server对公网提供服务的地址和端口,可以通过此服务在用户终端使用kubectl等工具管理集群。
    • AdminGateway:可以直接通过SSH登录到Master节点,以便对集群进行日常维护。
    • APIServer_Intranet:Kubernetes的API server对集群内部提供服务的地址和端口。
  5. 通过kubectl连接Kubernetes集群 ,参见通过 kubectl 连接 Kubernetes 集群,并且通过命令查看GPU节点。
    kubectl describe  node {node-name}
     Name:           cn-beijing.i-{name}
     Role:
     ...
     Addresses:
       InternalIP:   192.168.2.74
     Capacity:
      alpha.kubernetes.io/nvidia-gpu:    1
      cpu:                   4
      memory:                30717616Ki
      pods:                  110
     Allocatable:
      alpha.kubernetes.io/nvidia-gpu:    1
      cpu:                   4
      memory:                30615216Ki
      pods:                  110
     ...

部署GPU应用

最后我们部署一个基于GPU的TensorFlow Jupyter应用来做一下简单的测试,以下为我们的Jupyter的部署配置文件jupyter.yml

---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: jupyter
spec:
  replicas: 1
  template:
    metadata:
      labels:
        k8s-app: jupyter
    spec:
      containers:
      - name: jupyter
        image: registry-vpc.cn-beijing.aliyuncs.com/tensorflow-samples/jupyter:1.1.0-devel-gpu
        imagePullPolicy: IfNotPresent
        env:
          - name: PASSWORD
            value: mypassw0rd
        resources:
          limits:
            alpha.kubernetes.io/nvidia-gpu: 1
        volumeMounts:
        - mountPath: /usr/local/nvidia
          name: nvidia
      volumes:
        - hostPath:
            path: /var/lib/nvidia-docker/volumes/nvidia_driver/375.39
          name: nvidia
---
apiVersion: v1
kind: Service
metadata:
  name: jupyter-svc
spec:
  ports:
  - port: 80
    targetPort: 8888
    name: jupyter
  selector:
    k8s-app: jupyter
  type: LoadBalancer
Deployment配置:
  • alpha.kubernetes.io/nvidia-gpu指定调用Nvidia GPU的数量。
  • type=LoadBalancer指定使用阿里云的负载均衡访问内部服务和负载均衡。
  • 为了能让GPU容器运行起来,需要将Nvidia驱动和CUDA库文件指定到容器中。这里需要使用hostPath,在阿里云上您只需要将hostPath指定到/var/lib/nvidia-docker/volumes/nvidia_driver/375.39即可,并不需要指定多个bin和lib目录。
  • 环境变量PASSWORD指定了访问Jupyter服务的密码,您可以按照您的需要修改。

创建应用

  1. 按照通过Web UI管理应用介绍的方式连接Kubernetes Web UI, 单击创建创建应用。
    概况
  2. 单击使用文件创建。选择刚才创建的jupyter.yml文件。
    创建资源
  3. 待部署成功后, 在Kubernetes Web UI上定位到default命名空间,选择Services。

    可以看到刚刚创建的jupyter-svc的jupyter服务的外部负载均衡地址(External endpoints)。

  4. 点击外部负载均衡的地址,您就可以直接访问到Jupyter服务, 通过web Terminal内执行nvidia-smi命令查看容器内GPU设备状况。我们可以看到当前的容器里已经分配了一块Tesla P100的GPU卡。
    Jupyter服务
