本教程介绍通过VPN网关和云企业网组合的方式,实现客户IDC上云,并和云上不同地域VPC互通的场景。

方案概述

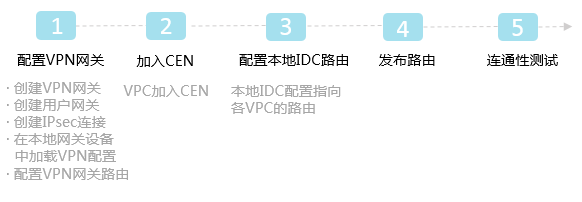

完成以下操作,将本地IDC接入阿里云:
  1. 配置VPN网关

    创建IPSec-VPN连接,将本地IDC接入阿里云。详情参见配置站点到站点连接

  2. 加载网络实例

    将需要互通的VBR和VPC加载到已创建的云企业网实例中。详情参见加载网络实例

  3. 配置和发布路由

    您可以将VPC中指向VPN网关的路由发布到CEN中,CEN中其他加载的网络实例便可以学习到该条路由。

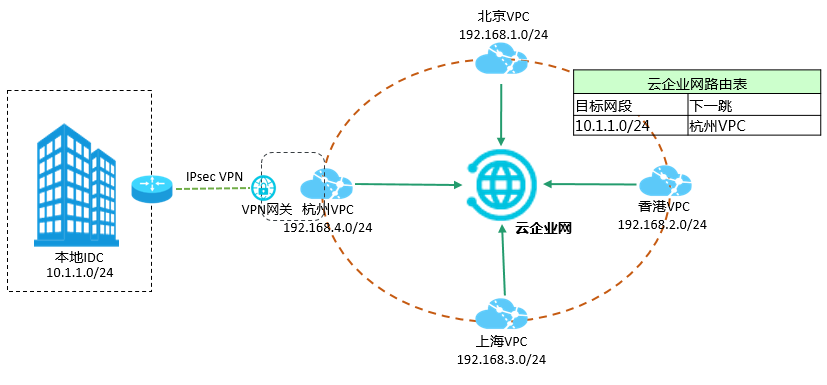

网络拓扑

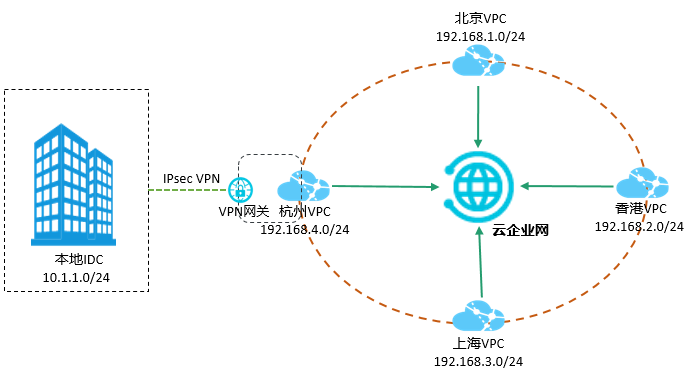

本方案中使用的网络拓扑如下:
  • 本地IDC已通过VPN网关连接到阿里云。
  • 分别在杭州、北京、香港和上海地域部署了VPC。
  • 本方案中各网络的网段如下表所示,确保各VPC的地址段不冲突。
    网络 网段
    本地IDC 10.1.1.0/24
    北京VPC 192.168.1.0/24
    上海VPC 192.168.2.0/24
    香港VPC 192.168.3.0/24
    杭州VPC 192.168.4.0/24

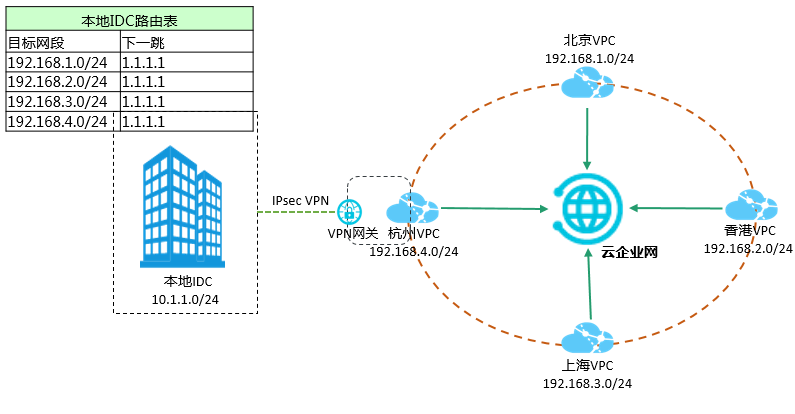

IDC路由配置

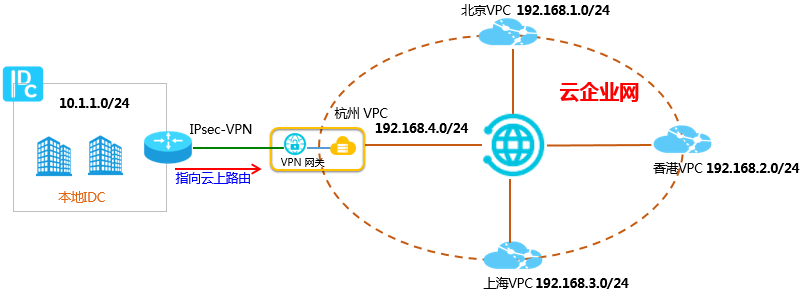

本地IDC已与阿里云VPN网关之间建立起IPsec-VPN连接,并且已配置指向云上的明细路由或默认路由:

表 1. IDC明细路由配置
目标网段 下一跳
192.168.1.0/24 VPN网关
192.168.2.0/24 VPN网关
192.168.3.0/24 VPN网关
192.168.4.0/24 VPN网关
表 2. IDC默认路由配置
目标网段 下一跳
0.0.0.0/0 VPN网关

VPC路由配置

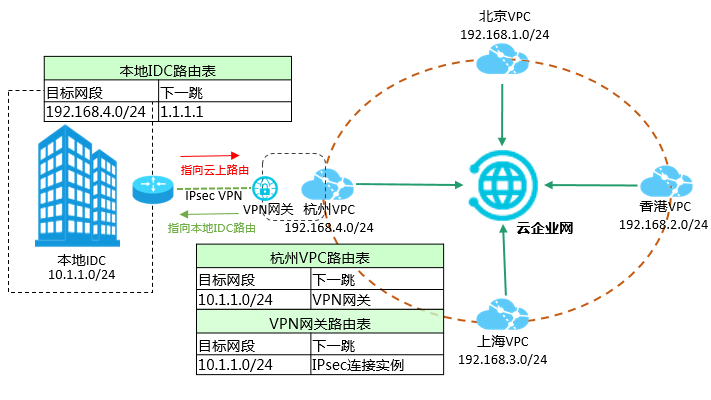

为了能够让IDC和云上的VPC之间互相通信,需要在连接VPN网关的VPC内,配置一条指向IDC侧(VPN网关)的路由,并且宣告到CEN。

IDC侧已经配置了指向云上的路由,那么数据流量便可从云下到达云上;在杭州VPC内,配置一条回程路由指向VPN网关,便可实现流量从杭州VPC到达云下IDC。

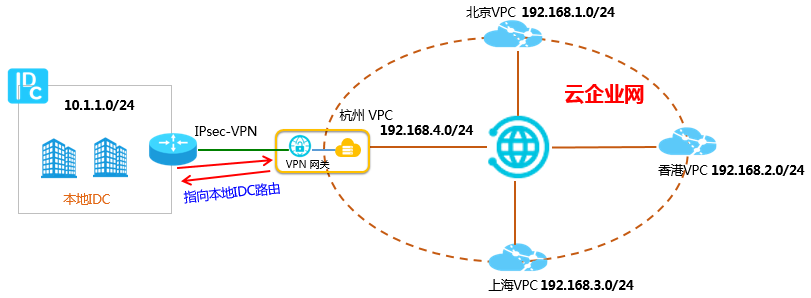

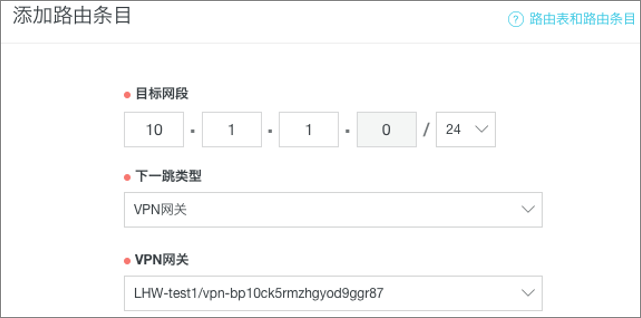

如下图所示,您需要在杭州VPC内配置指向VPN网关(IDC)的自定义路由:

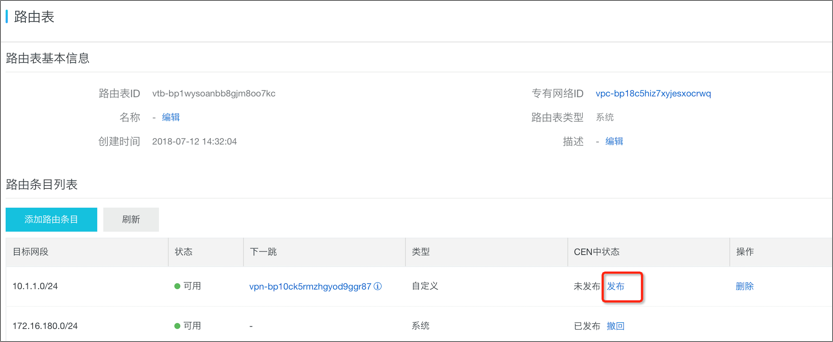

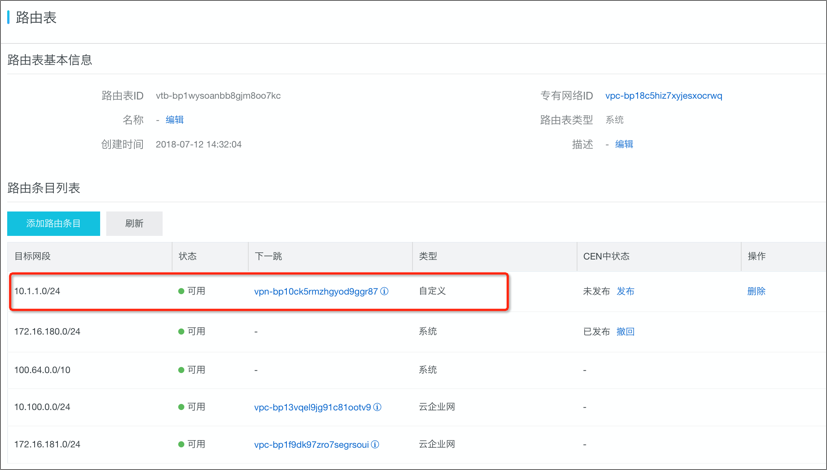

在杭州VPC路由表中可以看到该条指向VPN网关的路由:



在CEN中宣告路由



为了能够让CEN内其他VPC学习到指向IDC的路由,需要在杭州VPC将指向VPN网关的路由发布到CEN内,其他VPC便可学习到该条路由。

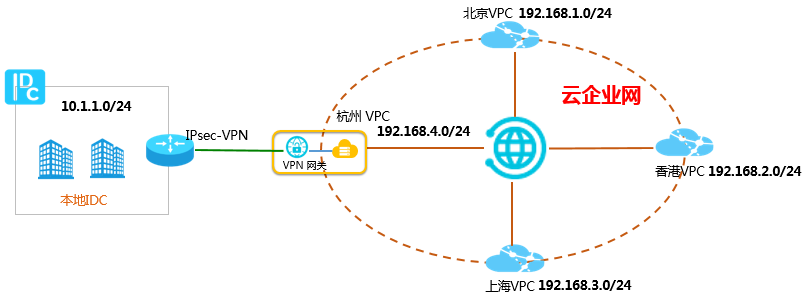

路由发布前

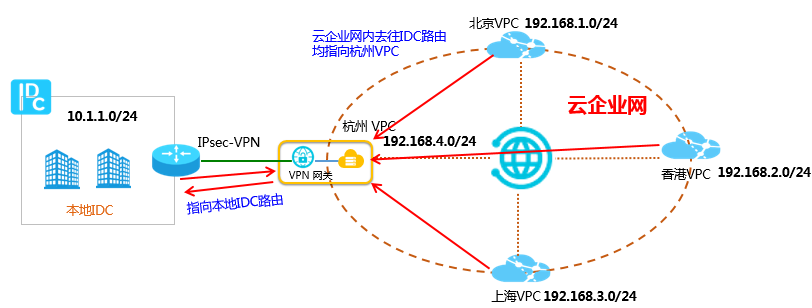

路由发布后

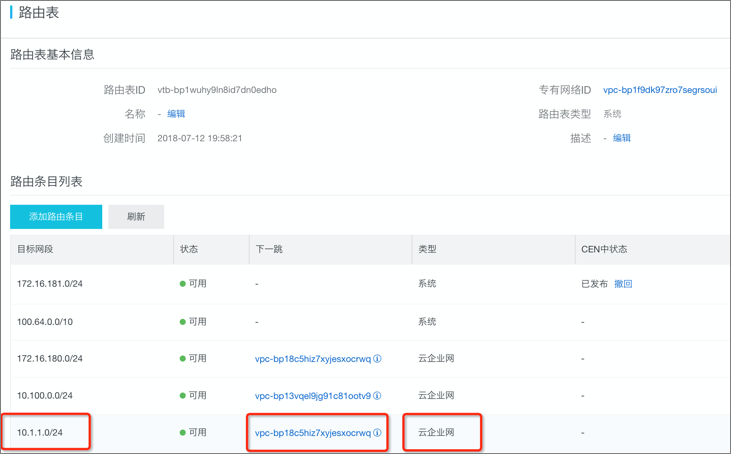

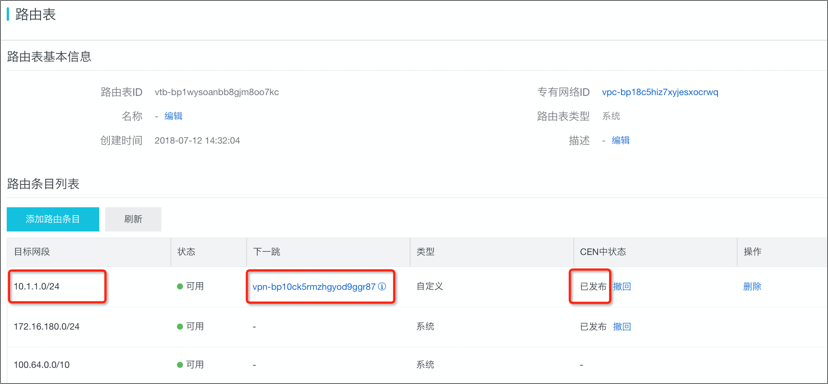

CEN内其他VPC路由表如下图所示。



通过以上操作,可以看到加载到CEN中的其他VPC已经学习到了该条指向IDC的路由,本地IDC便可和CEN内的任意VPC之间进行通信。

CEN发布路由功能说明

以上方案只是对加载到CEN中的网络实例向CEN发布或撤销路由的一种场景,对于加载到CEN中的VPC/VBR,支持如下的路由发布或撤销操作:
路由类型 路由所属实例 是否默认发布到CEN
指向ECS实例的路由 VPC
指向VPN网关的路由 VPC
指向高可用虚拟IP的路由 VPC
VPC系统路由 VPC
指向IDC的路由 VBR
BGP路由 VBR

以上发布到CEN中的路由,均可进行撤销操作。路由撤销后,CEN中将不再存在该路由条目。

对于各条自定义路由,如果已发布到CEN中,在VPC上删除该自定义路由后,该路由也将从CEN中删除。
说明
目前控制台只支持VPC的路由发布和撤销,VBR路由的发布和撤销操作暂不支持,您可以通过调用Open APIPublishRouteEntries发布、撤销VBR路由条目。
