您如果已经阅读过仪表板概述仪表板基本操作,那么本章将为您介绍如何创建一个区域色彩地图。如果您还需要对数据集做进一步的编辑,或者想重新创建一个数据集,请参见创建数据集

区域色彩地图概述

色彩地图类似,区域色彩地图用色彩的深浅来展示数据的大小和分布范围。相比色彩地图,区域色彩地图提供了更详细的区域显示范围。

区域色彩地图由地理区域和色彩饱和度构成。地理区域由数据的维度决定,如省份;色彩饱和度由数据的度量决定,如订单数量。

区域色彩地图效果图举例



注意事项

色彩地图的地理区域只能取1个维度,并且维度类型必须为地理信息;色彩饱和度最多取1个度量。

有关各地区详细信息对照表请参见:国家省市区的标准名

使用场景示例:华南地区各省份订单数量比较

以下场景均以company_sales_record数据集为例。

  1. 登录Quick BI控制台。
  2. 单击数据集,进入数据集管理页面。
  3. 选择company_sales_record数据集,单击新建仪表板
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击区域色彩地图图标,区域色彩地图的图例会自动显示在仪表板展示区。
  5. 数据标签页,选择需要的维度字段和度量字段。

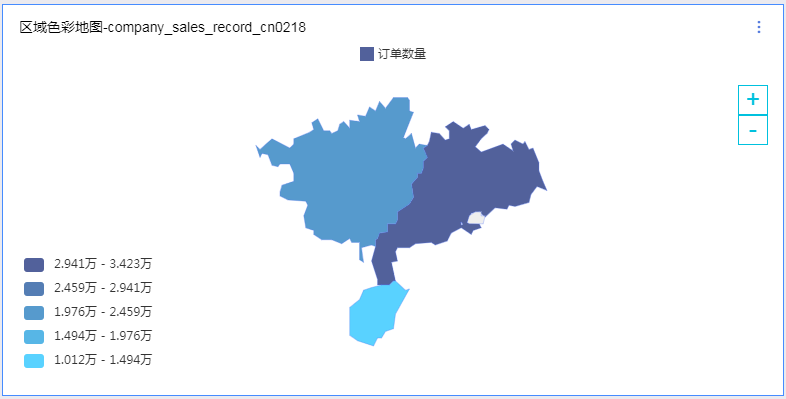

    在维度列表中,找到省份,并将其添加到地理区域中;在度量列表中,找到订单数量,并将其添加到色彩饱和度区域中,如下图所示:
    说明 请确保省份字段的维度类型已经从字符串切换为了地理信息,如需了解如何切换维度字段类型,请参见字段类型切换


  6. 单击更新,系统自动更新图表。
  7. 样式标签页,更改图表的显示范围以及各等级数值范围的配色。
  8. 单击保存图标,保存该仪表板。

配置样式

  • 在基本信息中可配置图表的标题、展示跳转链接、背景颜色。本示例中选用深色系。
    说明 通过展示跳转链接功能用户可以在图表界面中直接跳转至需要的报表和外部链接,实现方式简单,只需在基本信息中添加相关的显示文案和链接即可。
  • 在布局中可设置显示图例的位置、是否显示ToolTip、是否显示地名、显示范围。
  • 在系列设置中可设置度量的别名、数据显示格式、区间设置。

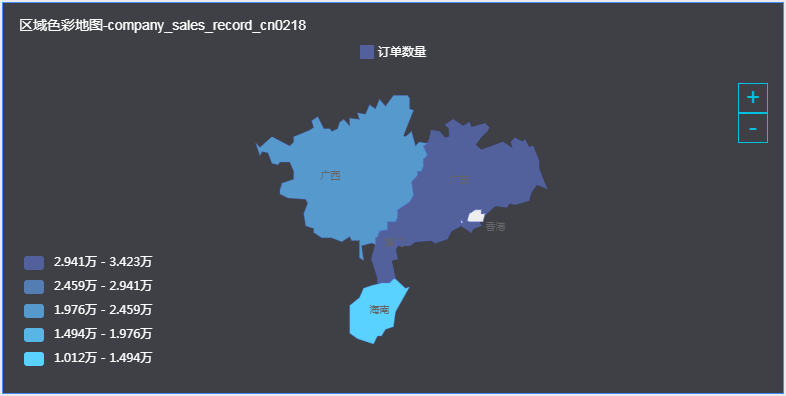

更新后如下图所示:

删除图表

如果您想删除当前图表,单击图表右上方更多操作图标,选择删除,当前图表即可被删除。
