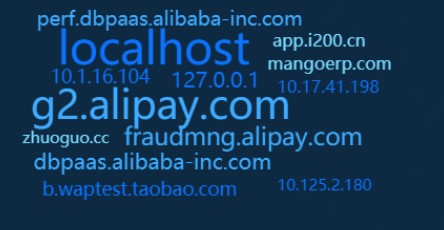

词云是文字组件的一种,支持自定义文本的内容、颜色、绘制形状等,支持多系列颜色配置,支持根据权重值映射文本大小,能够以词云的形式在可视化应用中展示较多数量的文本。本文介绍词云各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式词云全局样式
    参数 说明
    字体 组件中所有文本的字体系列,默认为微软雅黑
    字体粗细 组件中所有文本的字体粗细样式选择。
    旋转 组件内文本的旋转样式,可选自动水平垂直
    最大字号 组件中文本的最大字号,定义数据中value值最大的文本大小。
    最小字号 组件中文本的最小字号,定义数据中value值最小的文本大小。
    绘制形状 单击眼睛图标图标开启后,词条会均匀地展示在图片显示的形状上。

    形状图片:将鼠标移动到图片虚线框内,单击删除,删除当前默认图片,再次单击上传本地图片,或者直接拖动已有图片到图片虚线框内添加本地图片。也可以将图片的URL地址复制到文本虚线框内,添加远程服务器上的图片。建议使用白底的图片。

  • 系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个系列。 单击横排列图标竖排列图标图标配置多个数据系列的排列样式。 词云系列配置

    系列颜色:此系列下文本的颜色。

  • 提示框:在预览或发布页面,鼠标悬浮或单击词语时出现的提示框的样式,单击眼睛图标图标控制提示框的显隐。
    辅助线:打开开关,提示框处显示辅助线;关闭开关,不显示辅助线。提示框样式

数据

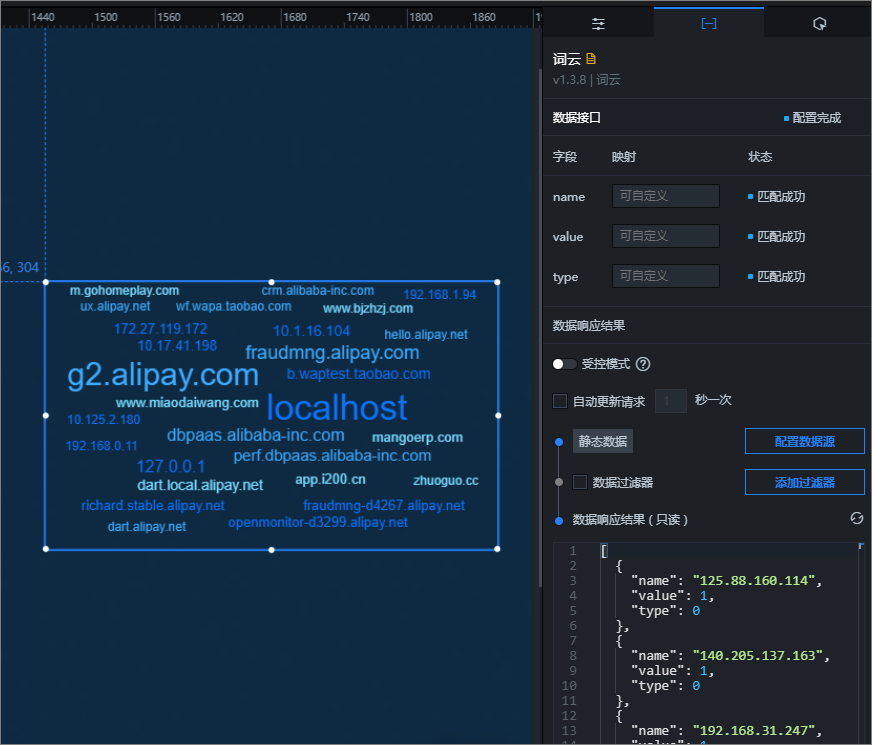

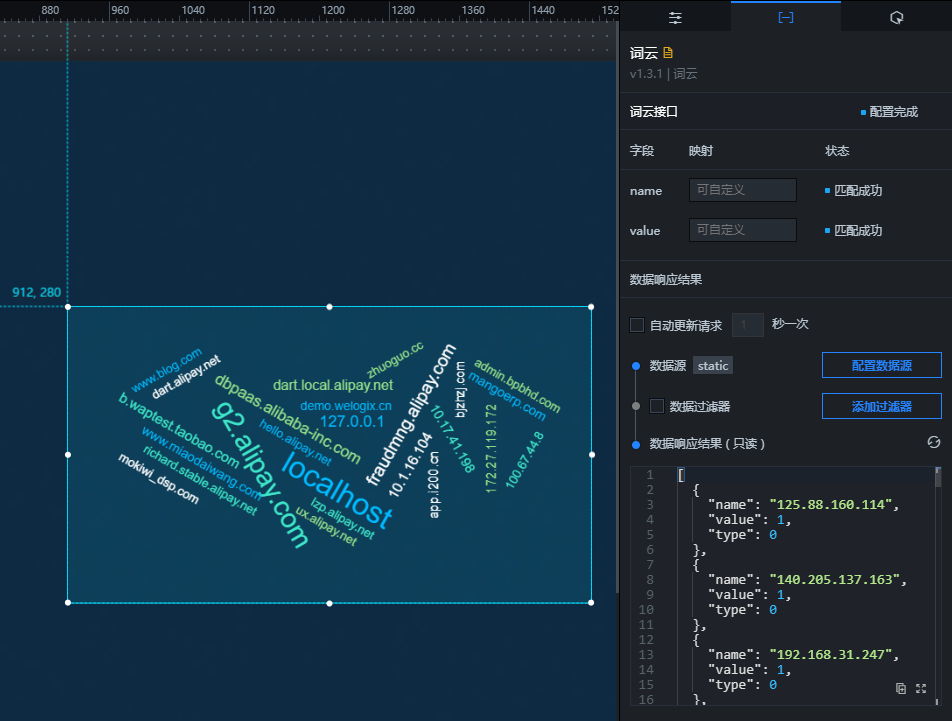

词云数据面板
上图中的示例部分数据如下。
[
  {
    "name": "125.88.160.114",
    "value": 1,
    "type": 0
  },
  {
    "name": "140.205.137.163",
    "value": 1,
    "type": 0
  },
  {
    "name": "192.168.31.247",
    "value": 1,
    "type": 0
  },
  {
    "name": "suso56.welogix.cn",
    "value": 1,
    "type": 2
  },
  {
    "name": "fengdie-dev.alipay.net",
    "value": 1,
    "type": 0
  },
  {
    "name": "cssyz.weixiaobang.cn",
    "value": 1,
    "type": 2
  },
  {
    "name": "adart.test.alipay.net",
    "value": 1,
    "type": 0
  },
  {
    "name": "gxwk.welogix.cn",
    "value": 1,
    "type": 2
  },
  {
    "name": "192.168.0.112",
    "value": 1,
    "type": 0
  },
  {
    "name": "www.cartocar.biz",
    "value": 1,
    "type": 2
  },
  {
    "name": "zhuoguo.cc",
    "value": 1,
    "type": 2
  },
  {
    "name": "m.sssyin.cn",
    "value": 1,
    "type": 2
  },
  {
    "name": "fcdart.d1559.mayibank.net",
    "value": 1,
    "type": 1
  },
  {
    "name": "adart-pre.alipay.com",
    "value": 1,
    "type": 1
  }
]
表 1. 字段说明
字段 说明
name 词云组件的文本内容。
value 词云组件的权重值,可以影响在布局中的字体大小。
type 词云组件文本所属的系列,与配置面板中的系列相匹配,控制不同系列下文字的颜色。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的词云组件,在画布中可以看到如下图所示的词云的蓝图编辑器配置参数。词云蓝图编辑器参数
    • 事件

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如词云配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
