Terway是阿里云开源的基于专有网络VPC的容器网络接口CNI(Container Network Interface)插件,支持基于Kubernetes标准的网络策略来定义容器间的访问策略。您可以通过使用Terway网络插件实现Kubernetes集群内部的网络互通。本文介绍如何使用阿里云容器服务Kubernetes版ACK集群的Terway网络插件。

背景信息

Terway网络插件是ACK自研的网络插件,将原生的弹性网卡分配给Pod实现Pod网络,支持基于Kubernetes标准的网络策略(Network Policy)来定义容器间的访问策略,并兼容Calico的网络策略。

在Terway网络插件中,每个Pod都拥有自己网络栈和IP地址。同一台ECS内的Pod之间通信,直接通过机器内部的转发,跨ECS的Pod通信、报文通过VPC的弹性网卡直接转发。由于不需要使用VxLAN等的隧道技术封装报文,因此Terway模式网络具有较高的通信性能。

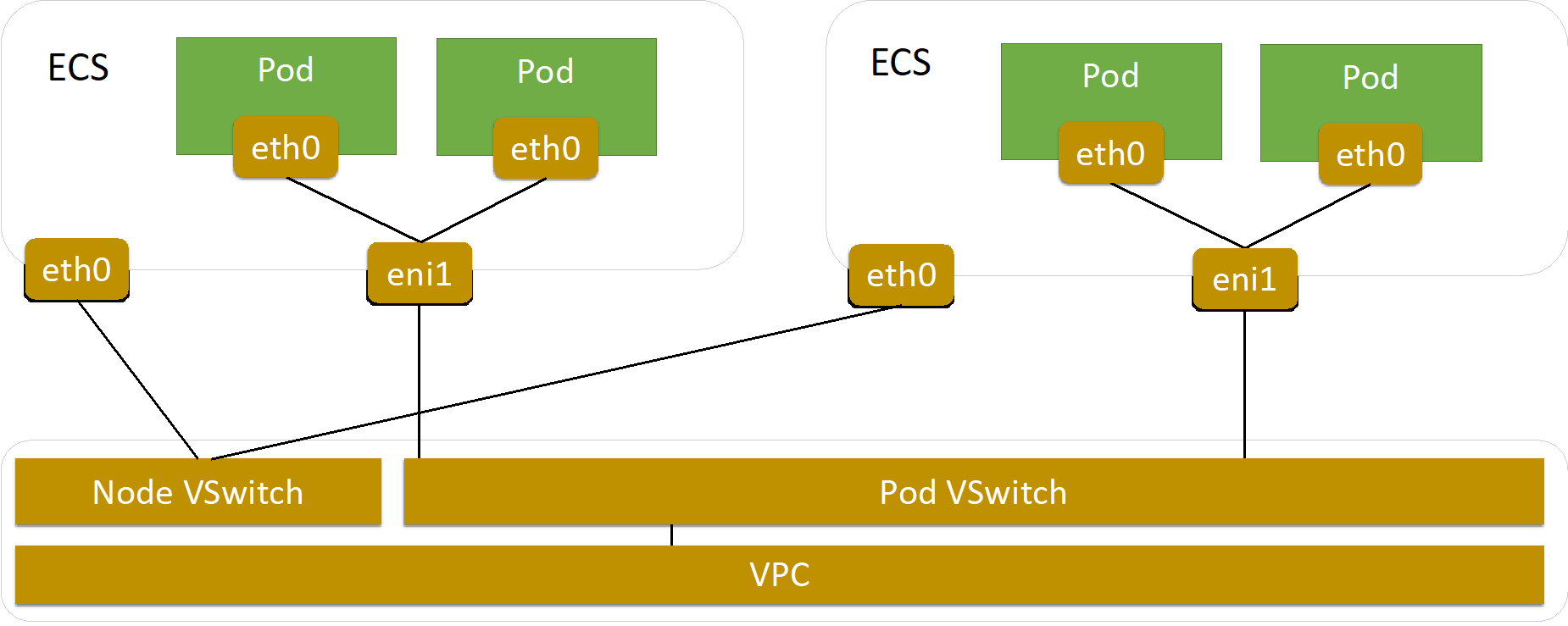

图 1. Terway网络模式图
Terway网络插件

Flannel与Terway对比

在创建集群时,ACK提供Terway和Flannel两种网络插件:
  • Terway:是阿里云容器服务ACK自研的网络插件。Terway将阿里云的弹性网卡分配给容器,支持基于Kubernetes标准的网络策略来定义容器间的访问策略,支持对单个容器做带宽的限流。Terway拥有更为灵活的IPAM(容器地址分配)策略,避免地址浪费。如果您不需要使用网络策略(Network Policy),可以选择Flannel,其他情况建议选择Terway。
  • Flannel:使用的是简单稳定的社区Flannel CNI插件。配合阿里云的VPC的高速网络,能给集群高性能和稳定的容器网络体验。Flannel功能偏简单,支持的特性少。例如,不支持基于Kubernetes标准的网络策略(Network Policy)。更多信息,请参见Flannel
对比项 Terway Flannel
性能 Pod地址即为VPC中地址,无NAT损耗支持独占ENI模式,几乎无损。 配合阿里云VPC路由,Pod地址为虚拟地址,存在NAT转换损耗。
安全 支持使用网络策略Network Policy。 不支持使用网络策略Network Policy。
地址管理 无需按节点分配地址段,随用随分配,地址无浪费。 节点维度划分地址段,大规模集群下地址浪费多。
SLB SLB后端直接对接Pod,支持业务无中断升级。 SLB后端不能直接对接Pod,需要通过NodePort转发。

注意事项

  • 如果要使用Terway插件,建议您选择较高规格和较新类型的ECS机型,即5代或者6代的8核以上机型。更多信息,请参见实例规格族
  • 单节点所支持的最大Pod数取决于该节点的弹性网卡(ENI)数。
    • 共享ENI支持的最大Pod数=(ECS支持的ENI数-1)×单个ENI支持的私有IP数
    • 独占ENI支持的最大Pod数=ECS支持的ENI数-1
    说明 您在创建集群或扩容集群的实例规格区域,可以查看ECS支持的ENI数量。关于创建集群的具体步骤,请参见创建Kubernetes Pro版集群

步骤一:规划和准备集群网络

在创建ACK Kubernetes集群时,您需要指定专有网络VPC、虚拟交换机、 Pod网络CIDR(地址段)和Service CIDR(地址段)。如果使用Terway网络插件,您需要先创建在一个专有网络VPC,然后在VPC下创建两个虚拟交换机。这两个虚拟交换机需要在同一个可用区内。关于使用Terway网络模式时规划配置网段需要注意的更多信息,请参见Kubernetes集群网络规划

您可以使用以下网段配置,以快速搭建Terway网络。
专有网络网段 虚拟交换机 Pod虚拟交换机 Service CIDR
192.168.0.0/16 192.168.0.0/19 192.168.32.0/19 172.21.0.0/20
说明
  • 虚拟交换机网段,对应节点所使用的网段。
  • Pod虚拟交换机网段,对应Pod所使用的网段。

本文使用上述推荐网段,说明如何创建一个专有网络和两个虚拟交换机。

  1. 登录专有网络管理控制台
  2. 在顶部菜单栏处,选择专有网络的地域,然后单击创建专有网络
    说明 专有网络的地域和要部署的云资源的地域必须相同。
  3. 创建专有网络页面,设置名称vpc_192_168_0_0_16,在请输入网段文本框中,输入192.168.0.0/16
  4. 创建交换机区域,设置虚拟交换机名称为node_switch_192_168_0_0_19、可用区、和IPv4网络为192.168.0.0/19,单击+添加创建第二个虚拟交换机。
    vSwitch
    注意 请确保两个交换机在同一个可用区。
  5. 在第二个创建交换机区域,配置Pod虚拟交换机,设置名称为pod_switch_192_168_32_0_19,IPv4网段为192.168.32.0/19
  6. 单击确定

步骤二:配置Terway网络

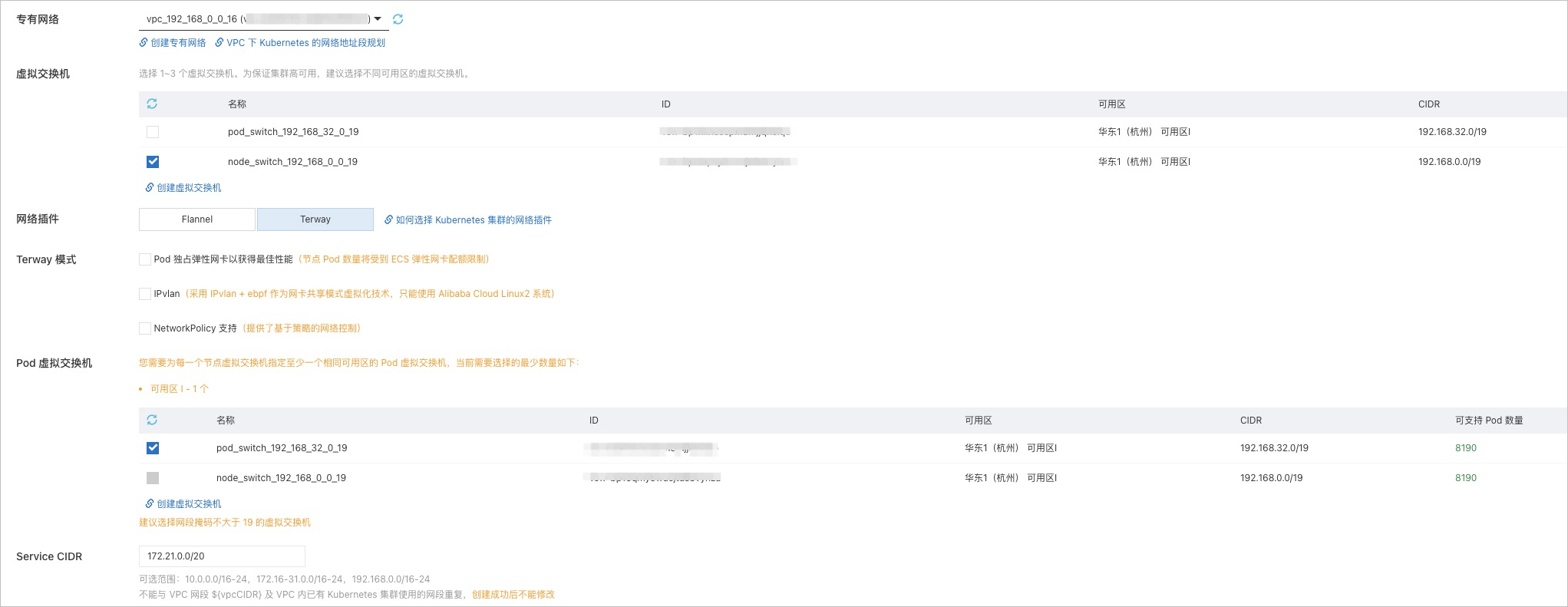

为Terway网络插件配置集群网络的关键参数配置说明如下:terway
说明 本文以创建标准托管版集群为例,介绍为Terway网络插件配置集群网络涉及的参数。关于创建集群的具体步骤,请参见创建Kubernetes托管版集群
  • 专有网络:选择步骤一:规划和准备集群网络中创建的专有网络。
  • 虚拟交换机:选择步骤一:规划和准备集群网络中创建的虚拟交换机。
  • 网络插件:选择Terway
    设置网络插件Terway时,需要配置Terway模式
    • 设置是否选中Pod独占弹性网卡以获得最佳性能
      • 如果选中,Pod将独占一个专有的弹性网卡。
      • 如果不选中,使用弹性网卡的辅助IP分配给Pod,一个Pod占用一个弹性网卡辅助IP地址。
    • 设置是否选中IPvlan
      • 只在弹性网卡共享模式支持选中。
      • 如果选中,采用IPVLAN eBPF作为网卡共享模式虚拟化技术,并且只能使用Alibaba Cloud Linux 2系统,性能优于默认模式。
      • 如果不选中,则使用默认模式,采用策略路由作为网卡共享模式虚拟化技术,同时兼容Centos 7和Alibaba Cloud Linux 2的系统。
      说明 当前只有白名单用户可使用上述Pod独占弹性网卡以获得最佳性能功能。提交工单申请使用。
    • 设置是否选中NetworkPolicy支持
      • 只在弹性网卡共享模式下支持选中,默认不选中。
      • 如果选中,集群支持使用Kubernetes的NetworkPolicy策略对Pod进行网络控制。
      • 如果不选中,集群将不会支持使用Kubernetes的NetworkPolicy策略对Pod进行网络控制,这样将不存在网络策略对Kubernetes的API Server产生过大的负载。
  • Pod虚拟交换机:选择步骤一:规划和准备集群网络中创建的Pod虚拟交换机。
  • Service CIDR:保留默认值。
