ARMS 应用监控 3D 拓扑图能立体展示应用、服务和主机的健康状况，以及应用的上下游依赖关系。借助 3D 拓扑图，您可以快速定位诱发故障的服务、被故障影响的应用和关联的主机等，全方位地诊断故障根源，从而快速排除故障。

快速入门

请查看以下交互式文档，了解 ARMS 应用监控 3D 拓扑图的功能。为获得最佳体验，请在新窗口中打开查看。

功能入口

请按照以下步骤进入 ARMS 应用监控 3D 拓扑图。

  1. 登录 ARMS 控制台。

  2. 在左侧导航栏中选择应用监控 > 应用列表。

  3. 在应用列表页面上按需执行以下操作。

    • 如需查看全部应用的 3D 拓扑，则单击顶部的 3D 拓扑查看全部应用（试用）。

    • 如需查看单个应用的 3D 拓扑，则单击操作列中的 3D 拓扑。

      说明
      应用列表页面默认为列表视图，如果已经切换为卡片视图，则单击应用卡片右上角的 3D 拓扑图标。

总览层（Overview）

在默认展示的 Overview 页面上，您可以看到服务层、应用层和主机层的全部内容。页面右上角显示的是主机、应用和服务的数量。

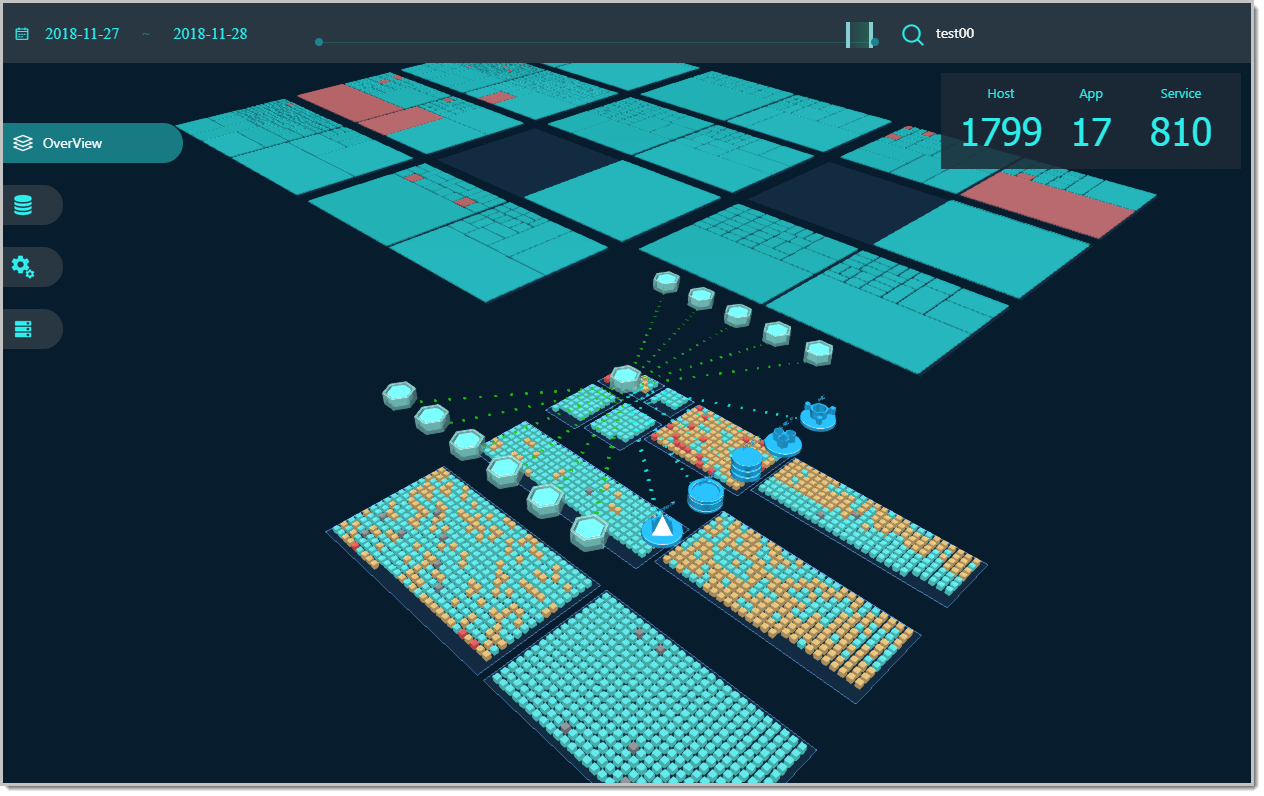

图 1. ARMS 3D 拓扑图 Overview 页面

在总览层，您可以执行以下操作：

  • 在页面左上角单击时间范围区域，然后在弹出的时间范围选择器内选择精确的起止时间。
  • 在页面顶部的时间轴上，随意拖动时间滑块来改变当前视图对应的时间范围。
  • 在页面右上角的搜索框内，输入关键字并按回车进行搜索。
  • 用鼠标拖放，以任意角度查看三层数据。
  • 单击视图中的任意对象，在右侧面板中查看该对象的相关指标。

服务层（Service）

服务层展示应用所依赖的服务信息。

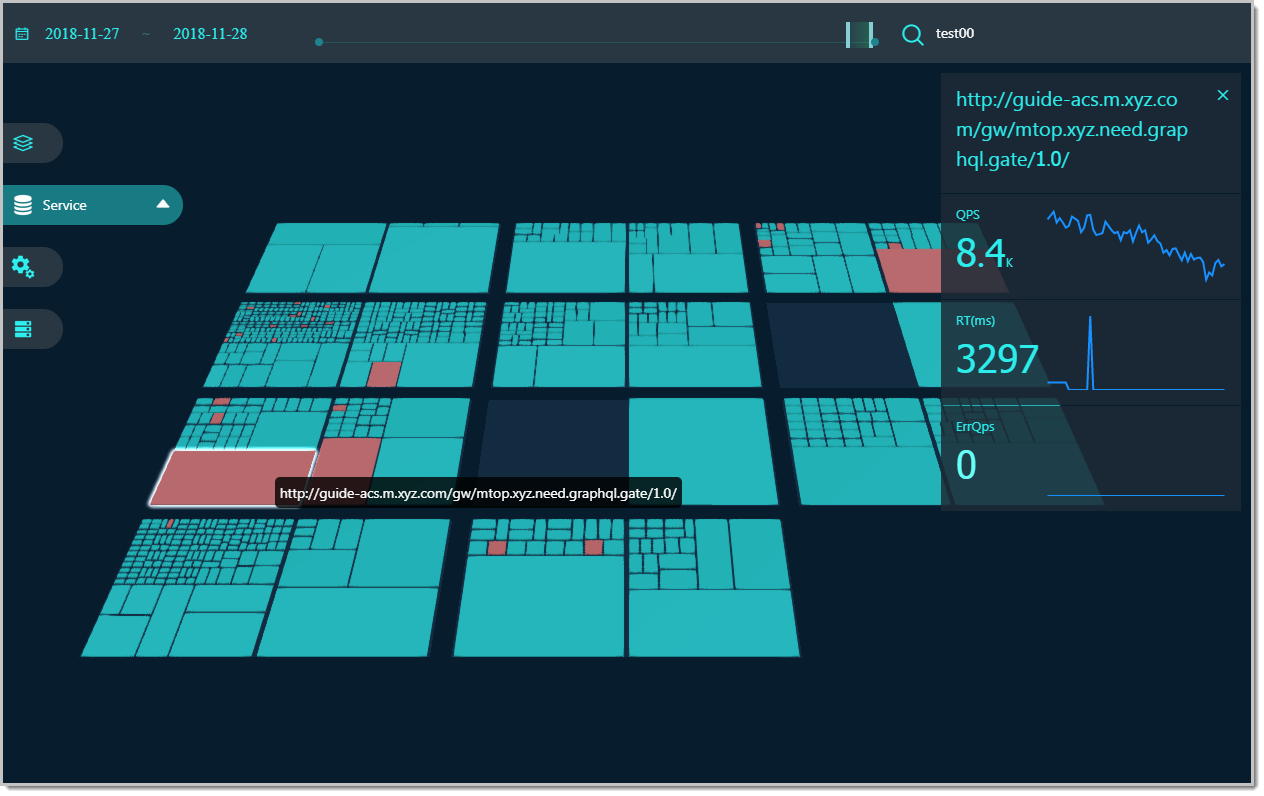

图 2. ARMS 3D 拓扑图服务层

每个应用下的服务对应一个板块。调用次数越多，所占面积越大。服务的不同状态以不同颜色表示。

  • ■ ：服务调用正常
  • ■ ：服务出错率较高
  • ■ ：服务无返回数据
说明 服务的响应时长阈值是可以配置的。在左侧导航栏中单击服务层（Service）右侧的三角形图标，即可展开耗时阈值设置框。在该设置框中拖动滑块即可设置阈值。

单击一个服务后，右侧面板将展示该服务的以下信息：

  • 服务名称
  • QPS：Query Per Second（每秒查询数）
  • RT(ms)：Response Time（响应时间，单位为毫秒）
  • ErrQps：Error QPS（每秒错误查询数）
说明 在 QPS、RT 和 ErrQps 区域框中，左侧的数值是所选时间范围内的平均值，右侧是所选时间范围内的曲线图。

应用层（Application）

应用层展示应用及其上下游依赖关系，包括依赖的中间件在内。通过连接线的流向，您可以看到调用方向。

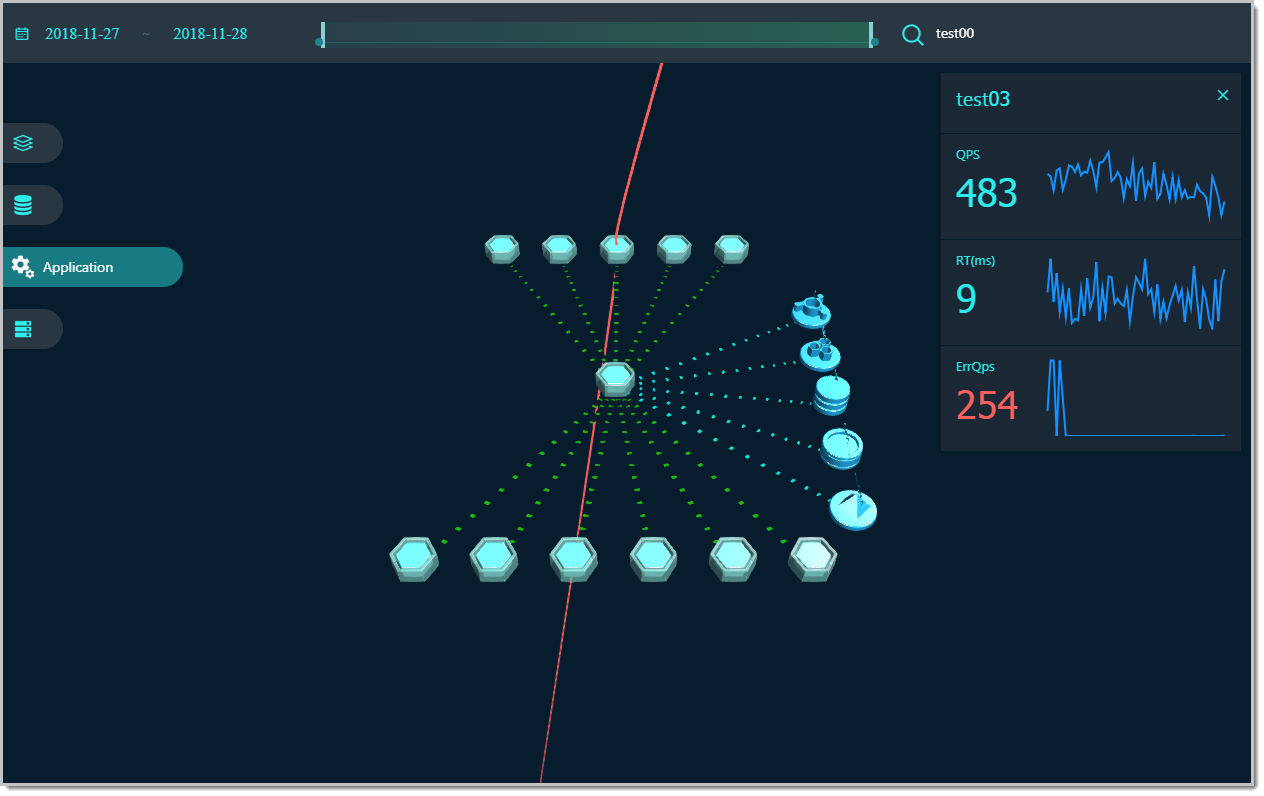

图 3. ARMS 3D 拓扑图应用层

单击一个应用后，右侧面板将展示该应用的以下信息：

  • 应用名称
  • QPS：Query Per Second（每秒查询数）
  • RT(ms)：Response Time（响应时间，单位为毫秒）
  • ErrQps：Error QPS（每秒错误查询数）
说明 在 QPS、RT 和 ErrQps 区域框中，左侧的数值是所选时间范围内的平均值，右侧是所选时间范围内的曲线图。

主机层（Docker/ECS）

主机层展示应用的主机详情。

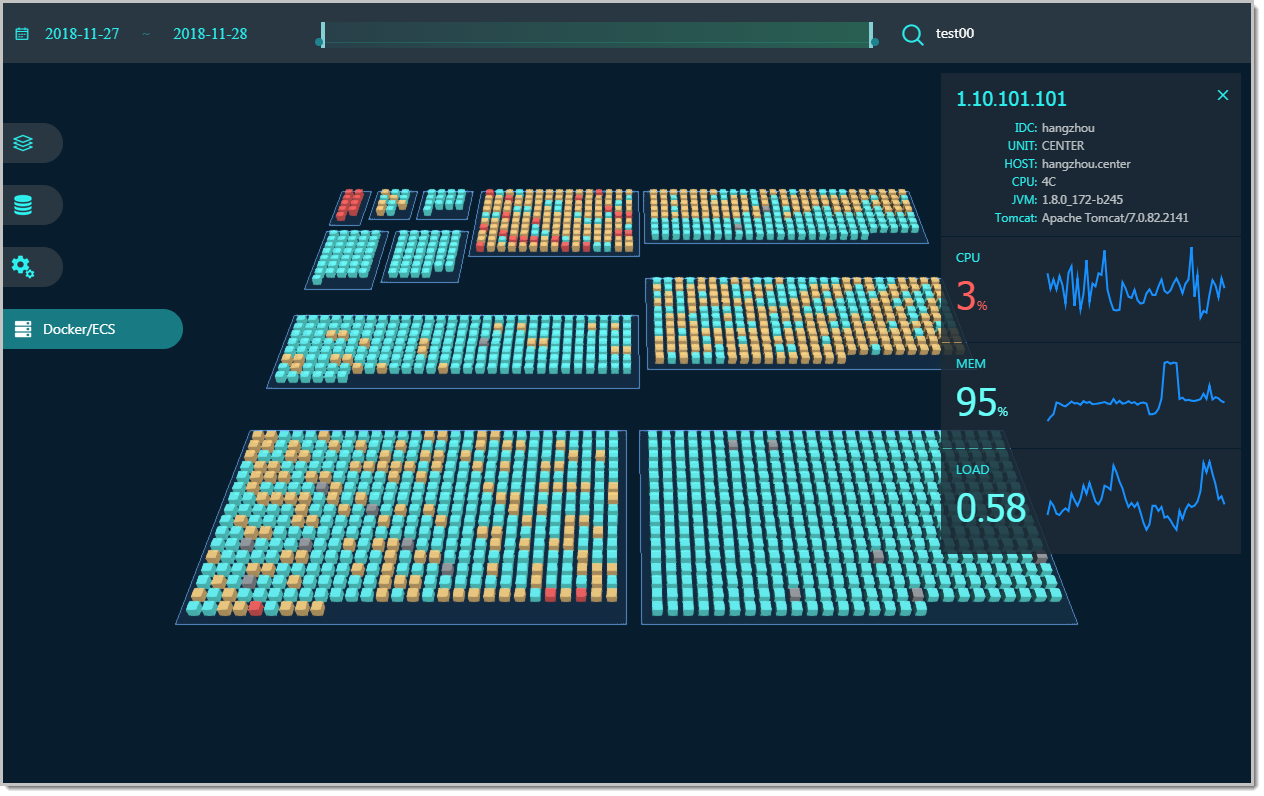

图 4. ARMS 3D 拓扑图主机层

每个方块代表一个主机。所有主机按应用分区。主机的不同状态以不同颜色表示。

  • ■ ：正常
  • ■ ：缓慢
  • ■ ：警告
  • ■ ：异常
  • ■ ：离线

单击一个主机后，右侧面板将展示该主机的以下信息：

  • 主机 IP 地址及基础信息：
    • IDC：数据中心
    • Unit：单元
    • Host：主机
    • CPU：核数
    • JVM：JVM 版本
    • Tomcat：Tomcat 版本
  • CPU：CPU 使用率
  • MEM：内存使用率
  • LOAD：负载
说明 在 CPU、MEM 和 LOAD 区域框中，左侧的数值是所选时间范围内的平均值，右侧是所选时间范围内的曲线图。
