如果您需要将一个VPC内部署的NLB共享给同账号下的另外一个VPC访问,您可以将NLB作为提供方VPC的服务资源,然后通过PrivateLink建立两个VPC之间的网络连接,来实现跨VPC私网访问NLB资源。
背景信息
VPC是您独自拥有的云上私有网络,不同VPC之间完全隔离。您可以通过私网连接建立VPC与阿里云服务之间安全稳定的私有连接,简化网络架构,避免通过公网访问服务带来的潜在安全风险。
通过私网连接实现私网访问,您需要创建终端节点服务和终端节点。
终端节点服务
终端节点服务可以与其他VPC的终端节点建立私网连接服务,由服务提供方创建和管理。
终端节点
终端节点可以与终端节点服务相关联,以建立通过VPC私网访问外部服务的网络连接。终端节点由服务使用方创建和管理。
相关主体 | 相关组件 |
服务提供方 | 创建和管理终端节点服务。 |
服务使用方 | 创建和管理终端节点。 |
NLB是阿里云面向万物互联时代推出的新一代四层负载均衡,支持超高性能和自动弹性能力,单实例可以达到1亿并发连接,帮您轻松应对高并发业务。使用NLB作为终端节点服务的服务资源时,可以配置一个为多个可用区提供服务的NLB服务资源,不需要为每个可用区配置单独的NLB服务资源。更多信息,请参见什么是网络型负载均衡NLB。
场景示例
本文以下图场景为例。某公司使用阿里云账号A在华东1(杭州)地域创建了VPC1和VPC2,在VPC1中创建了ECS01和ECS02实例,在VPC2中创建了ECS03和ECS04实例并部署了不同的Nginx服务。现因业务发展,VPC1的ECS实例需要通过私网访问VPC2中ECS部署的服务。
您需要在VPC2中创建NLB实例,该实例包含华东1(杭州)地域的可用区G和可用区K,然后创建后端服务器组RS1,将ECS03实例和ECS04实例添加到NLB的后端服务器组。创建终端节点服务,将NLB实例添加为服务资源。在VPC1中创建终端节点,创建成功后,终端节点与终端节点服务建立连接且状态正常时,VPC1的ECS实例即可私网访问VPC2中ECS部署的服务。
使用限制
前提条件
您已经在华东1(杭州)地域创建了VPC1和VPC2,并且在VPC1中创建了一个位于可用区G和可用区K的交换机,在VPC2中创建了一个位于可用区G和可用区K的交换机。具体操作,请参见创建专有网络和交换机。
您已经在VPC1中创建了位于可用区G的ECS01和位于可用区K的ECS02,用于发送请求。在VPC2中创建了位于可用区G的ECS03和位于可用区K的ECS04,用于接收和处理请求,且ECS03和ECS04部署了不同的Nginx服务。关于如何创建ECS实例和部署Nginx服务,请参见自定义购买实例和手动部署LNMP环境(Alibaba Cloud Linux 2/3)。
您已经在VPC1创建了安全组。您可以根据自己的实际业务和安全要求配置安全组规则。具体操作,请参见创建安全组。
说明VPC2中使用的安全组是在创建ECS03和ECS04时,阿里云为您创建的默认安全组。
本文中的2个VPC网络规划如下表所示,在您规划网络时,选择的VPC1和VPC2的网段可以重叠且互不影响。
属性 | VPC1 | VPC2 |
网络实例所属的地域 | 华东1(杭州) | 华东1(杭州) |
网络实例的网段规划 |
|
|
网络实例交换机的可用区 |
|
|
服务器IP地址 |
|
|
配置流程
步骤一:创建私网类型的NLB实例
在顶部菜单栏,选择NLB实例所属的地域。
在实例页面,单击创建网络型负载均衡。

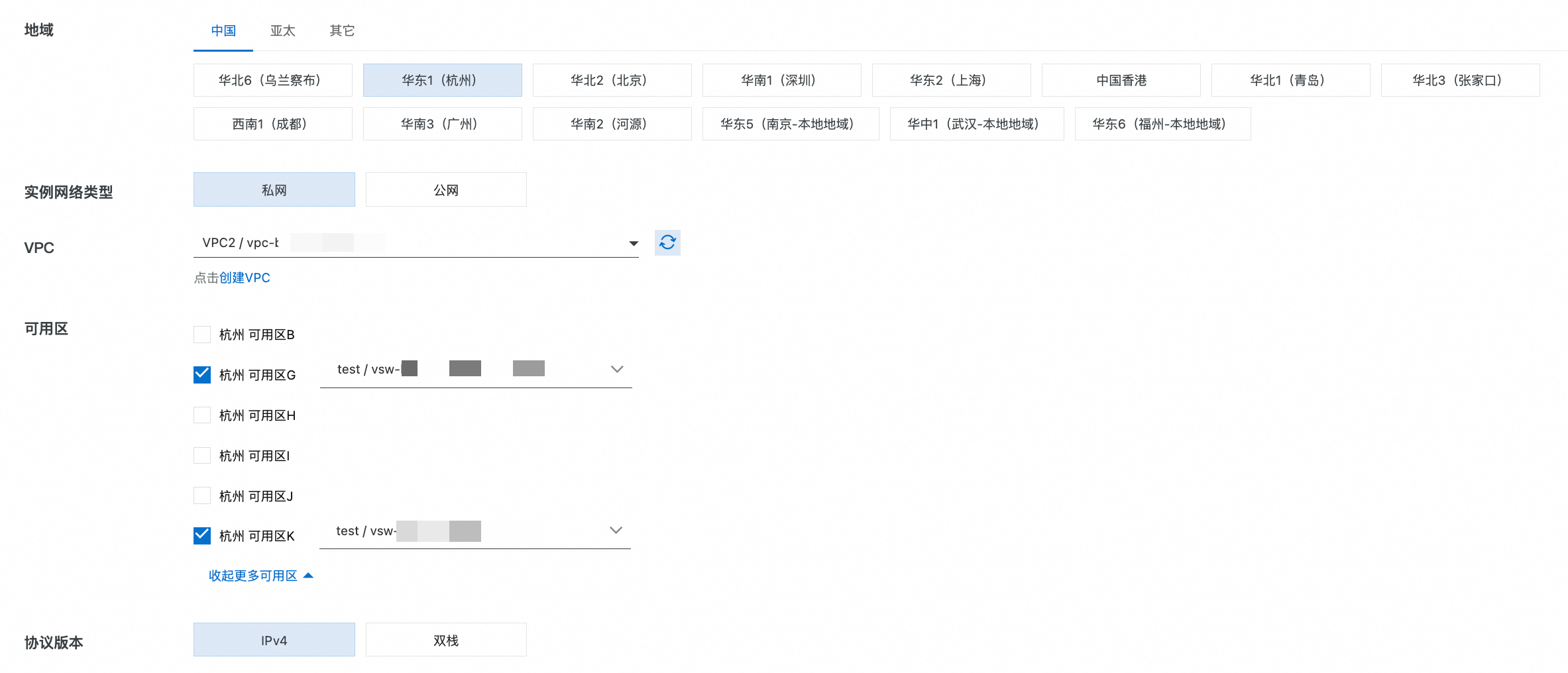

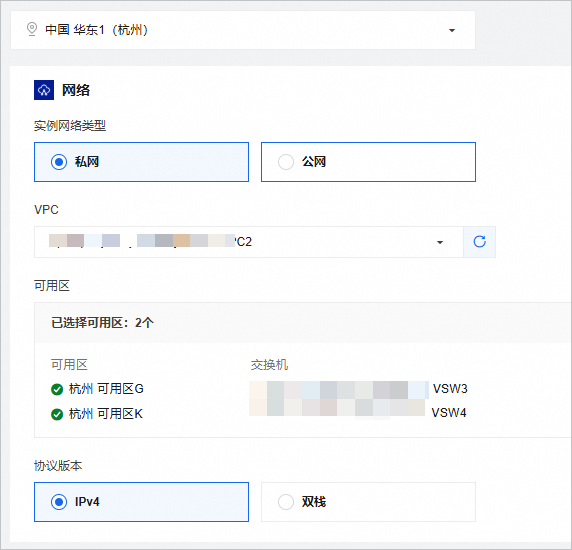

在网络型负载均衡(按量付费)购买页面,根据以下信息配置NLB实例,然后单击立即购买。
配置
说明
地域
选择实例所属的地域。本文选择华东1(杭州)。
实例网络类型
选择实例的网络类型。本文只支持选择私网。
VPC
选择实例所属的VPC。本文选择VPC2。
可用区
实例所在的可用区,需要选择至少2个可用区。本文选择杭州 可用区G以及可用区G下的交换机、杭州 可用区K以及可用区K下的交换机。
协议版本
选择实例的协议版本。本文选择IPv4。
IPv4:表示NLB实例仅支持客户端使用IPv4地址访问。
双栈:表示NLB实例支持客户端同时使用IPv4和IPv6地址访问。
实例名称
自定义实例名称。
资源组
选择NLB所属的资源组。本文选择默认资源组。
服务关联角色
首次创建NLB实例时,需要单击创建服务关联角色关联服务角色。
步骤二:创建NLB的后端服务器组
在左侧导航栏,选择 。
在顶部菜单栏,选择NLB实例所属的地域。本文选择华东1(杭州)。
在服务器组页面,单击创建服务器组。
在创建服务器组对话框,根据以下信息配置相关参数,然后单击创建。
此处仅列举和本文强相关的配置。关于其余参数的配置,请参见创建和管理服务器组。
配置
说明
服务器组类型
选择服务器组的类型。本文选择服务器类型。
服务器组名称
自定义服务器组的名称。本文输入RS1。
VPC
选择后端服务器组所属的VPC。本文选择VPC2。
选择后端协议
选择一种后端类型。本文选择TCP。
选择调度算法
选择一种调度算法。本文默认加权轮询。
选择资源组
选择服务器组所属的资源组。
IPv6挂载
选择是否开启IPv6挂载。
选择开启IPv6挂载功能后,服务器组支持挂载IPv4、IPv6类型的后端服务器。
不开启IPv6挂载功能时,服务器组仅支持挂载IPv4类型的后端服务器。
说明当服务器组选择的VPC未开启IPv6功能时,默认不开启IPv6挂载功能。
连接优雅中断
启用连接优雅中断后,您可以在移除后端服务器或者健康检查失败后,使现有连接在一定时间内正常传输。
连接优雅中断超时时间:开启连接优雅中断后,需输入连接优雅中断超时时间。
本文选择默认关闭。
客户端地址保持
开启或关闭客户端地址保持。开启客户端地址保持后,后端服务器可以获取客户端IP地址。
本文选择默认开启。
开启全端口转发
开启或关闭全端口转发。开启后添加后端服务器无需指定端口,NLB将按照前端请求端口转发流量至后端服务器。
说明当您的监听开启全端口功能时,后端服务器组需开启该功能。
本文选择默认关闭。
配置健康检查
开启或关闭健康检查。
本文选择默认开启。
创建完成后,找到目标后端服务器组RS1,单击目标服务器组ID。
单击后端服务器页签,然后单击添加后端服务器。
在添加后端服务器面板,选择已创建的ECS03实例和ECS04实例,单击下一步。
设置已添加的ECS03实例和ECS04实例的端口和权重,本文端口设置为80,权重保持默认值100,单击确定。
步骤三:配置监听
在左侧导航栏,选择 。
在实例页面,找到目标实例,单击实例ID。
单击监听页签,在监听页签单击创建监听。
在创建监听配置向导,完成以下配置,然后单击下一步。
此处仅列举和本文强相关的配置。关于其余参数的配置,请参见添加TCP监听。
配置
说明
选择负载均衡协议
选择监听的协议类型。本文选择TCP。
全端口功能
选择是否开启全端口功能。开启全端口功能后,NLB可以对监听端口段的所有端口进行监听,并将监听端口上接收到的请求直接转发至后端服务器的对应端口。本文保持默认关闭。
监听端口
用来接收和处理请求的监听端口。本文选择80。
监听名称
输入自定义监听的名称。
在选择服务器组配置向导,选择步骤二中创建的后端服务器组RS1,然后单击下一步。
在配置审核配置向导,确认监听配置信息,然后单击提交。
在负载均衡业务配置向导对话框,单击知道了,然后返回实例管理页面。
当监听的健康检查状态为正常时,表示后端服务器ECS03和ECS04可以正常处理NLB实例转发的请求了。
步骤四:创建终端节点服务
- 登录终端节点服务控制台。
在顶部菜单栏,选择要创建终端节点服务的地域。本文选择华东1(杭州)。
在终端节点服务页面,单击创建终端节点服务。
在创建终端节点服务页面,根据以下信息配置终端节点服务,然后单击确定创建。
此处仅列举和本文强相关的配置。关于其余参数的配置,请参见创建和管理终端节点服务。
参数
描述
服务资源类型
终端节点服务下的服务资源的类型。本文选择网络型负载均衡NLB。
选择服务资源
选择服务资源的可用区及可用区下的服务资源。
本文可用区选择Hangzhou Zone G,然后单击+添加另一可用区资源选择可用区Hangzhou Zone K。可用区G和可用区K的服务资源选择步骤一中创建的NLB实例。
自动接受终端节点连接
选择是否自动接受终端节点的连接请求。本文选择否。
是否支持同可用区优先
选择是否支持就近解析。本文选择否。
资源组
选择终端节点服务所在的资源组。
描述
输入终端节点服务的描述信息。
步骤五:创建终端节点
- 登录终端节点控制台。
在顶部菜单栏,选择要创建终端节点的地域。本文选择华东1(杭州)。
在终端节点页面,单击接口终端节点页签,然后单击创建终端节点。
在创建终端节点页面,根据以下信息配置终端节点,然后单击确定创建。
此处仅列举和本文强相关的配置。关于其余参数的配置,请参见创建和管理终端节点。
参数
描述
节点名称
自定义终端节点的名称。
终端节点类型
终端节点选择的节点类型。本文选择接口终端节点。
终端节点服务
选择目标终端节点服务。
本文先单击选择可用服务,然后选择步骤四创建的终端节点服务。
专有网络
选择终端节点所属的专有网络。本文选择VPC1。
安全组
选择要与终端节点网卡关联的安全组。安全组可以管控VPC1到终端节点网卡的数据通信。
说明确保安全组内的规则开放了客户端对终端节点网卡的访问。
一个终端节点默认最多支持添加5个安全组。
可用区与交换机
选择终端节点服务对应的可用区,然后选择该可用区内的交换机,系统会自动在该交换机下创建一个终端节点网卡。
本文可用区选择Hangzhou Zone G并选择可用区G内的交换机,然后单击+添加交换机选择可用区Hangzhou Zone K并选择可用区K内的交换机。
资源组
选择目标资源组。
创建完终端节点后,您可以看到生成的终端节点可用区的域名和IP。
步骤六:接受连接请求
终端节点发送连接请求后,终端节点服务需要接受终端节点的连接请求。接受后,VPC1才能通过终端节点访问终端节点服务。
如果您在步骤四创建终端节点服务时设置自动接受连接请求,请忽略此步骤。
- 登录终端节点服务控制台。
在顶部菜单栏,选择要创建终端节点服务的地域。本文选择华东1(杭州)。
在终端节点服务页面,找到步骤四创建的终端节点服务,单击终端节点服务的实例ID。
在终端节点服务详情页面,单击终端节点连接页签,找到目标终端节点,在操作列单击允许。
在允许连接对话框,勾选允许连接并自动分配服务资源,然后单击确定。
接受终端节点连接的连接请求后,终端节点连接的状态由已断开变为已连接,表示终端节点服务可以处理终端节点发送的请求了。您可以通过步骤五生成的终端节点可用区的域名或者IP访问终端节点服务。
步骤七:测试连通性
完成上述操作后,VPC1和VPC2之间已经可以实现私网通信,本文以下面内容为例,为您展示如何测试VPC1与VPC2之间的连通性。
本文中ECS实例安装了Alibaba Cloud Linux操作系统,如果您使用的是其他操作系统,如何测试VPC1和VPC2之间的连通性请参见您的操作系统手册。
测试VPC1中的ECS01实例是否可以访问VPC2中部署在ECS03中的服务。
远程登录VPC1中的ECS01。具体操作,请参见ECS远程连接操作指南。
在ECS01实例的终端使用终端节点可用区的域名或IP地址执行
curl
命令,测试连通性。本文选择输入步骤五中创建终端节点后生成的终端节点可用区G的域名或者IP。
经测试,VPC1中的ECS01实例可以通过私网访问VPC2中部署在ECS03中的服务。
测试VPC1中的ECS02实例是否可以访问VPC2中部署在ECS04中的服务。
远程登录VPC1中的ECS02。
在ECS02实例的终端使用终端节点可用区的域名或IP地址执行
curl
命令,测试连通性。本文选择输入步骤五中创建终端节点后生成的终端节点可用区K的域名或者IP。
经测试,VPC1中的ECS02实例可以通过私网访问VPC2中部署在ECS04中的服务。
相关文档
CreateVpcEndpoint:创建终端节点。
CreateVpcEndpointService:创建终端节点服务。
AttachResourceToVpcEndpointService:为终端节点添加服务资源。
EnableVpcEndpointConnection:接受终端节点连接请求。
