网格热力图是基础平面地图的子组件,支持独立的样式和数据配置,包括网格的大小、颜色、边宽以及经纬度等,能够以网格点的形式表现地理位置上的点的分布密度。本文档为您介绍网格热力图各配置项的含义,帮助您快速准确地使用网格热力图子组件。

参考地图容器添加网格热力图子组件,并配置其参数。

配置

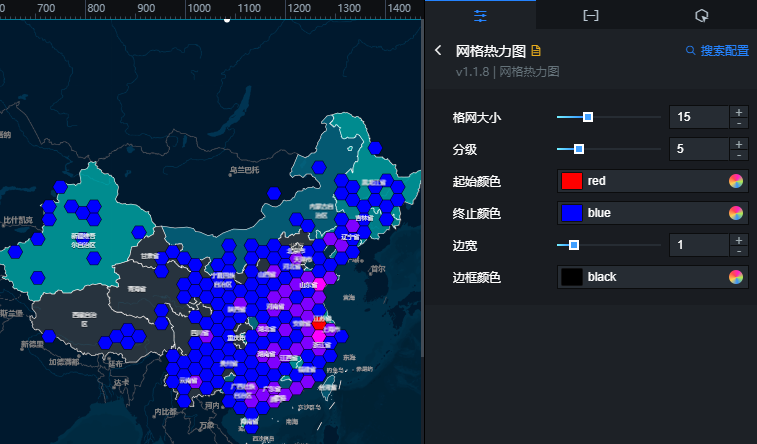

网格热力层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 网格大小:网格热力图的网格大小。DataV会根据您设置的网格大小和数据范围计算出所有网格的数量和位置。
  • 分级:网格热力图的颜色分级数。与起始颜色终止颜色配置项配合使用,根据点的分布,设置每个网格的颜色。
  • 起始颜色:起始网格的颜色,可参考颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的网格,其中点个数最多的网格就为起始网格。
  • 终止颜色:终止网格的颜色。DataV会根据数据中点的经度纬度值,计算出点所在的网格,其中点个数最少的网格就为终止网格。
    说明 在起始网格和终止网格之间的网格,会根据您设置的分级数,对应显示起始颜色终止颜色之间的颜色。
  • 边宽:网格边框的宽度,范围为0到6,单位为px。
  • 边框颜色:网格边框的颜色。

数据

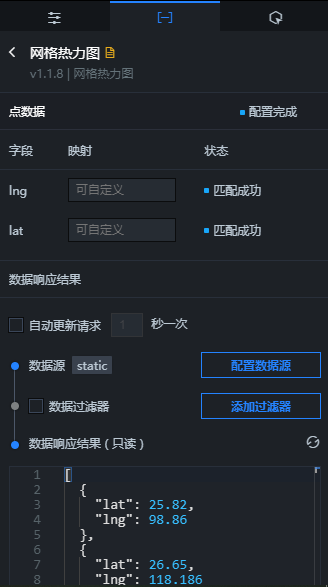

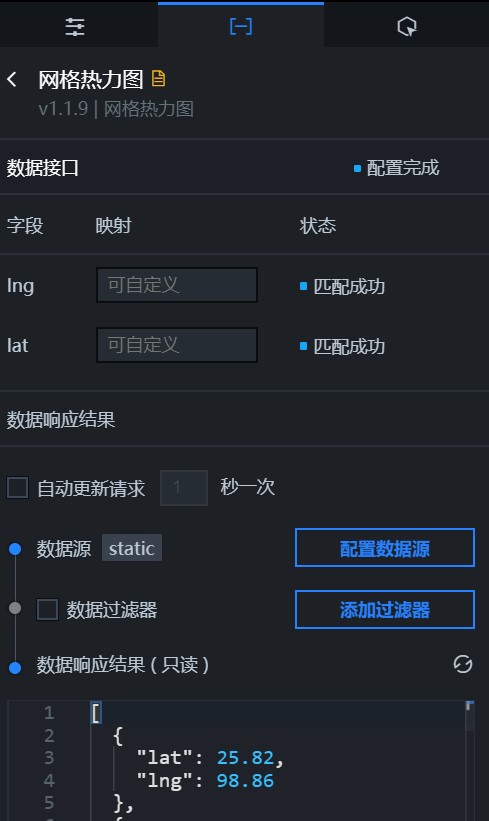

网格热力层数据面板

可单击此处下载上图中的示例JSON代码。

  • lng:网格点的经度。
  • lat:网格点的纬度。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。
