本文将为您介绍归并节点的概念,以及如何新建归并节点、定义归并逻辑,并通过实践案例为您展示归并节点的调度配置和运行详情。

说明 您需要购买DataWorks标准版及以上版本,方可使用归并节点功能。

概念

  • 归并节点是DataStudio中提供的逻辑控制系列节点中的一类。
  • 归并节点可以对上游节点的运行状态进行归并,用来解决分支节点下游节点的依赖挂载和运行触发问题。
  • 当前归并节点的逻辑定义不支持选择节点运行状态,只支持将分支节点的多个下游节点归并为成功,以便下游节点能够直接挂载归并节点作为依赖。

例如,分支节点C定义了两个逻辑互斥的分支走向C1和C2,不同分支使用不同的逻辑写入同一张MaxCompute表,若更下游节点B依赖此MaxCompute表的产出,就必须使用归并节点J先将分支归并后,再把归并节点J作为B的上游依赖。若直接把B挂载在C1、C2下,任何时刻,C1和C2总有一个会因分支条件不满足而未运行,B则不能被调度触发运行。

新建归并节点

  1. 进入DataStudio(数据开发)页面,选择新建 > 控制 > 归并节点
    新建节点
    说明 您也可以找到相应的业务流程,右键单击控制,选择新建控制节点 > 归并节点
    归并节点
  2. 填写新建节点对话框中的配置。
    新建节点
  3. 单击提交

定义归并逻辑

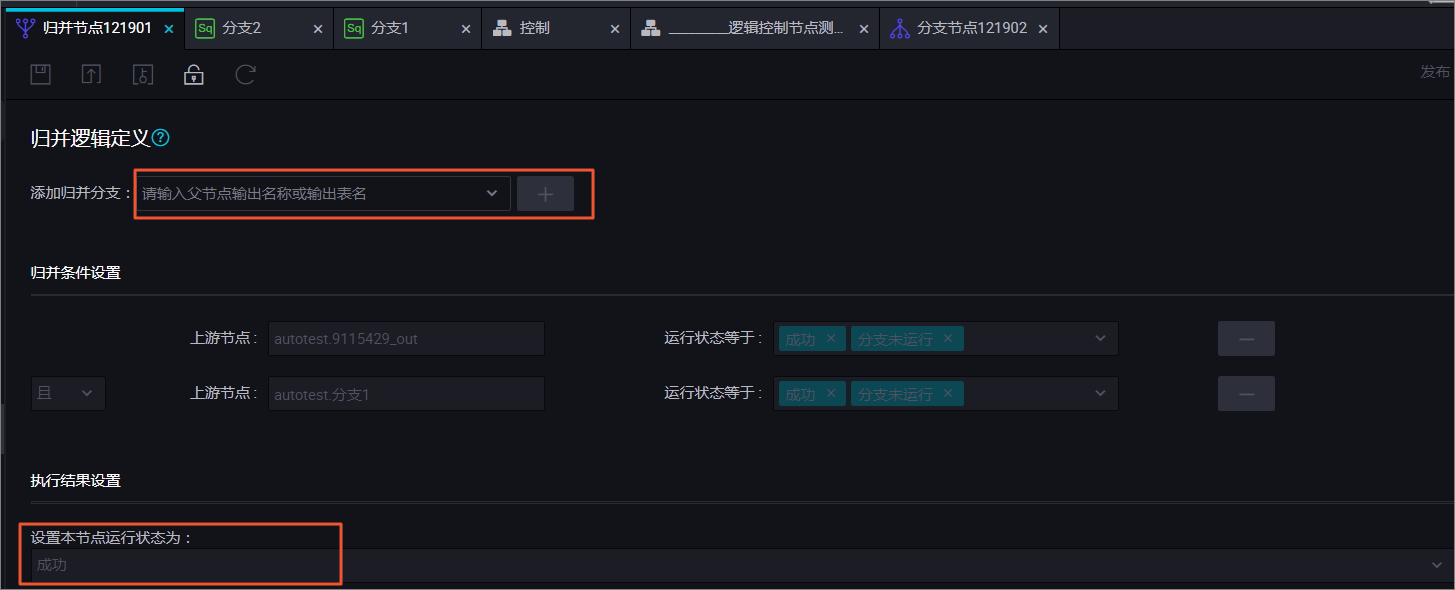

新建归并节点后 ,进入编辑页面添加归并分支。您可以输入父节点的输出名称或输出表名,单击添加按钮。您可以在执行结果中查看运行状态,目前只有成功分支未运行2种状态。
状态

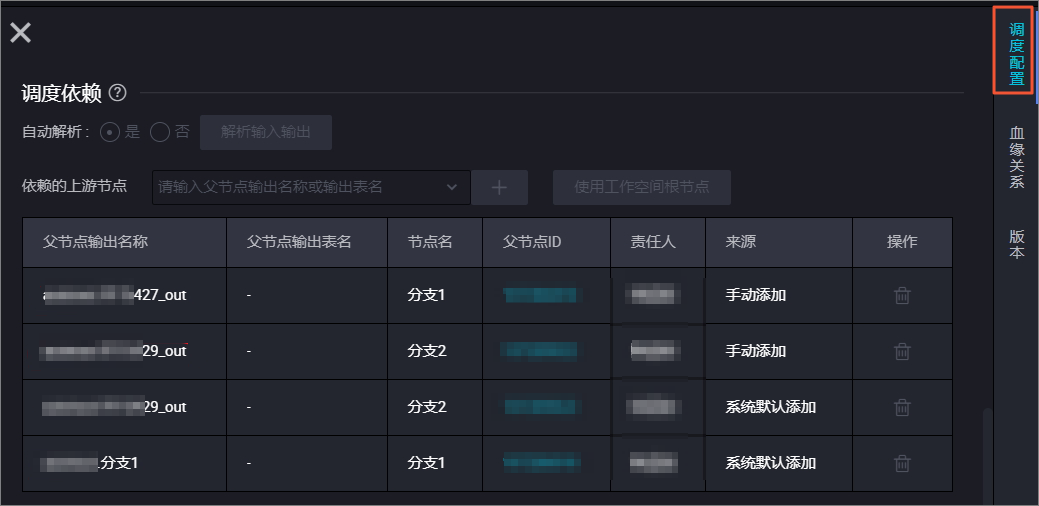

单击右侧的调度配置,即可对归并节点的调度属性进行设置。
调度属性

归并节点示例

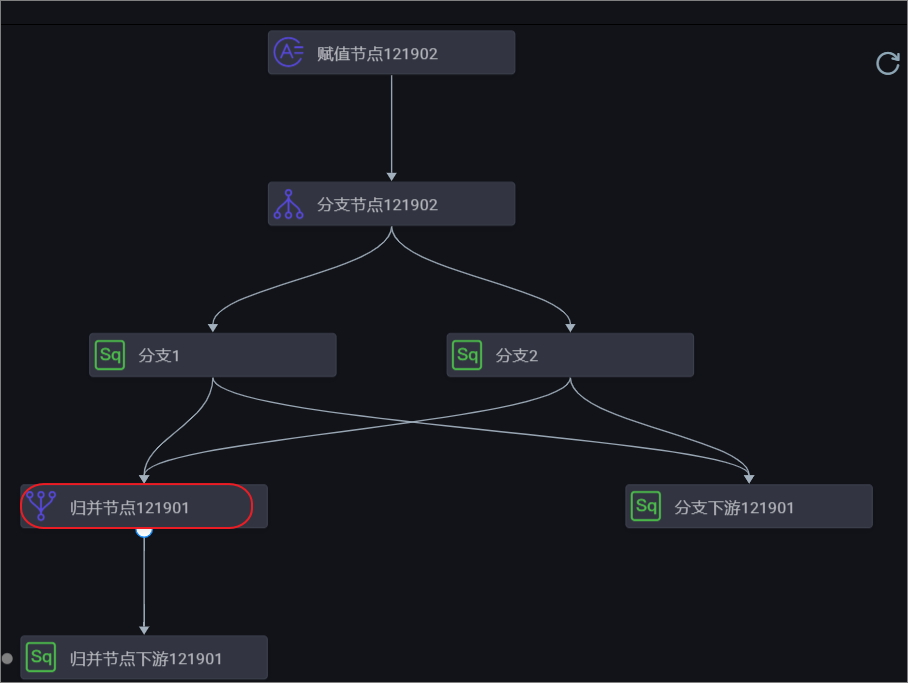

在下游节点中,添加分支节点作为上游节点后,通过选择对应的分支节点输出来定义不同条件下的分支走向。例如在下图所示的业务流程中,分支1分支2均为分支节点的2个下游节点。
业务流程

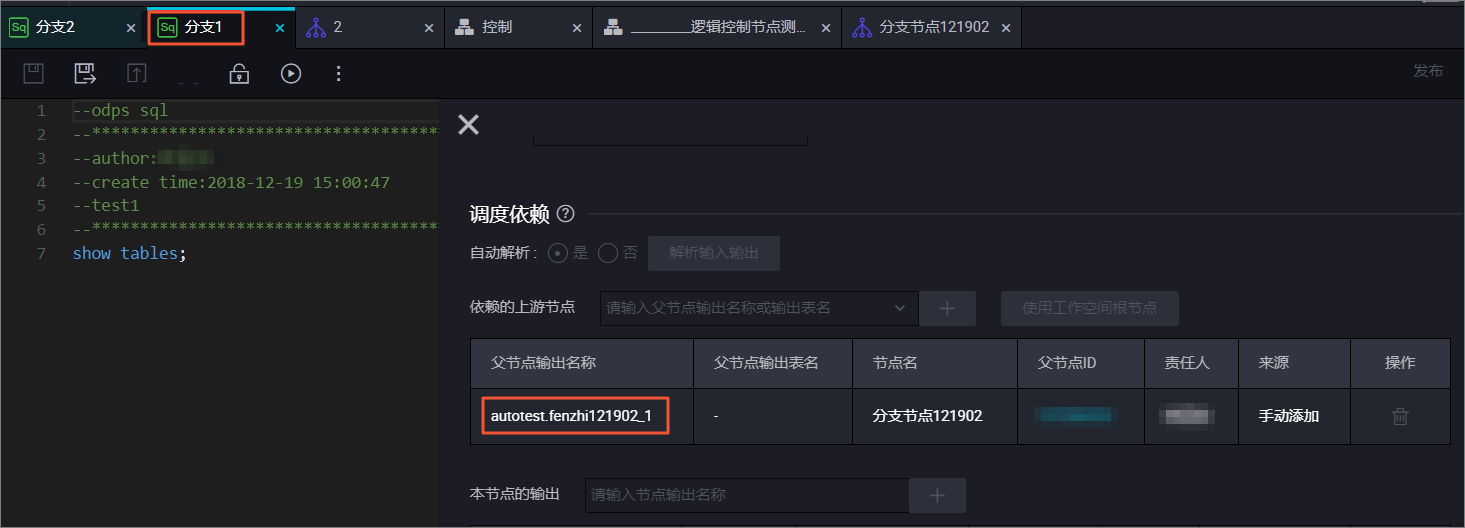

分支1依赖于autotest.fenzhi121902_1输出。
分支1依赖

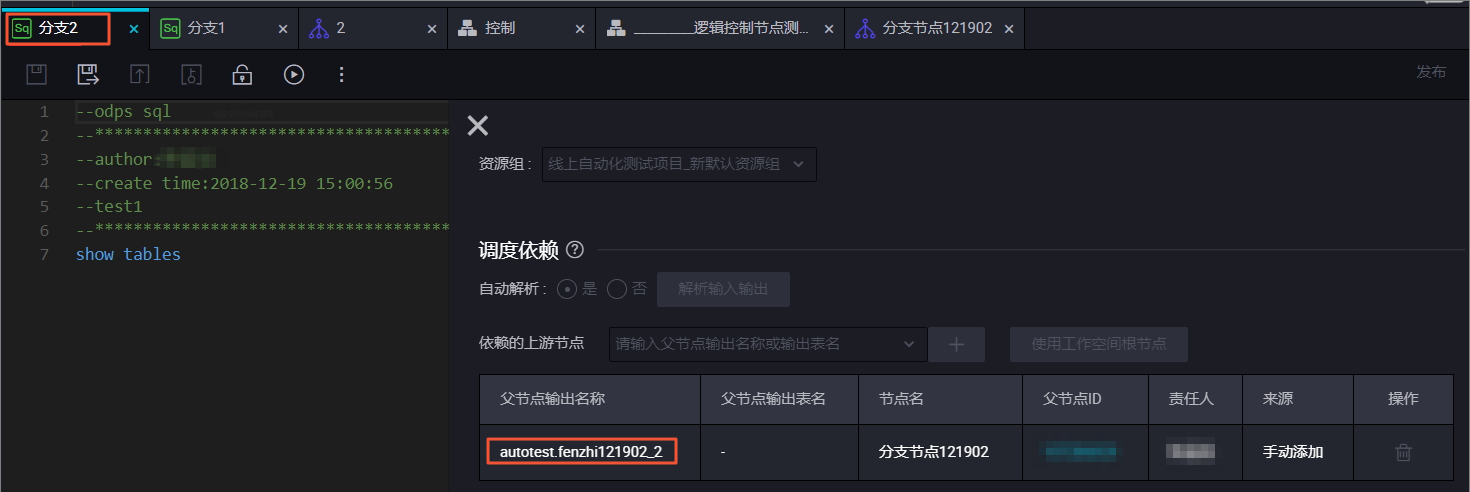

分支2依赖于autotest.fenzhi121902_2输出。
分支2依赖

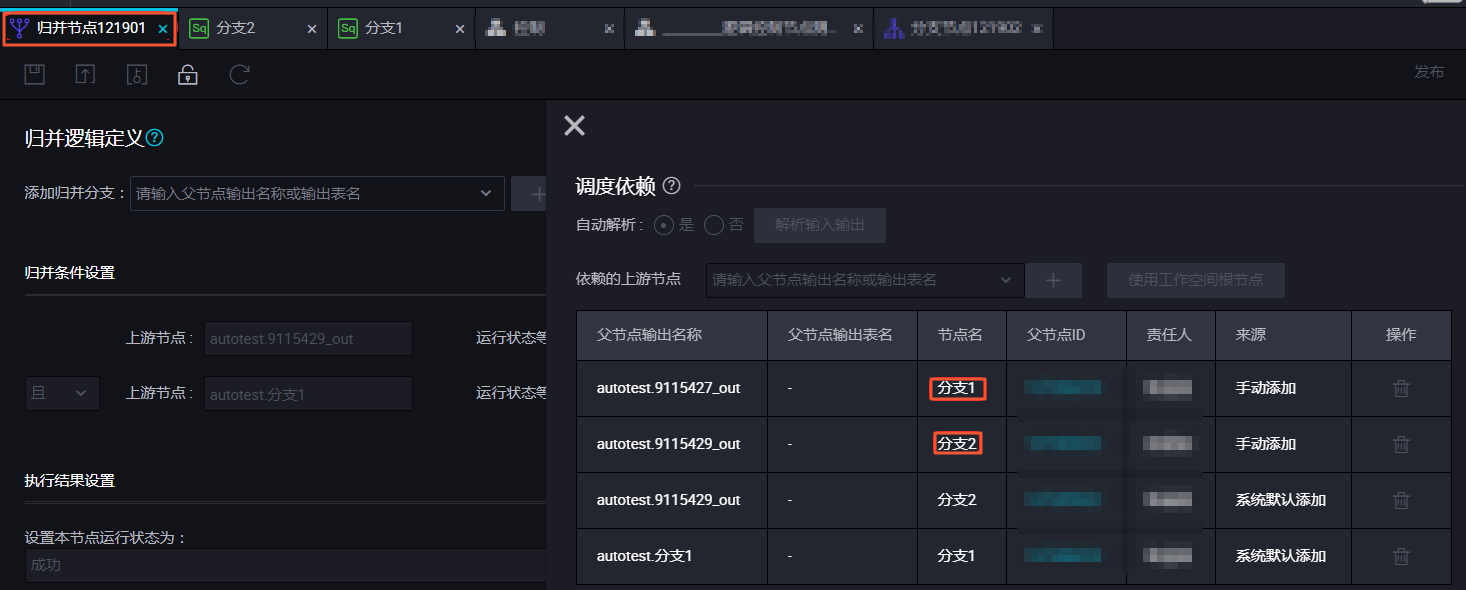

调度属性

运行任务

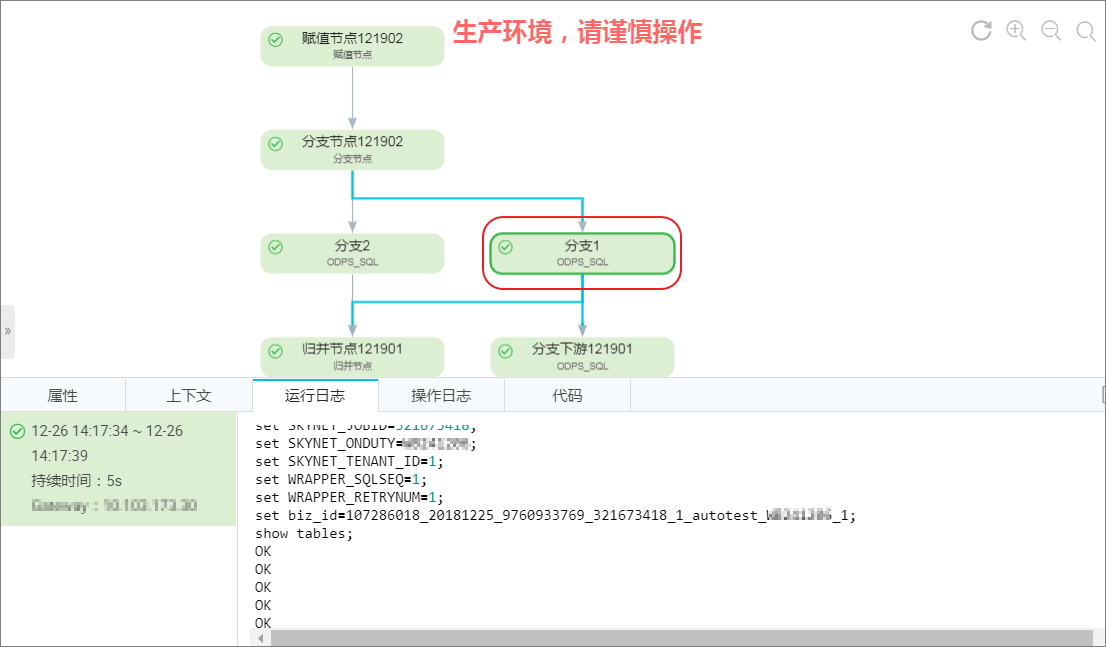

您可以在运行日志中查看满足分支条件、被选中运行的分支下游节点的运行情况。
运行日志

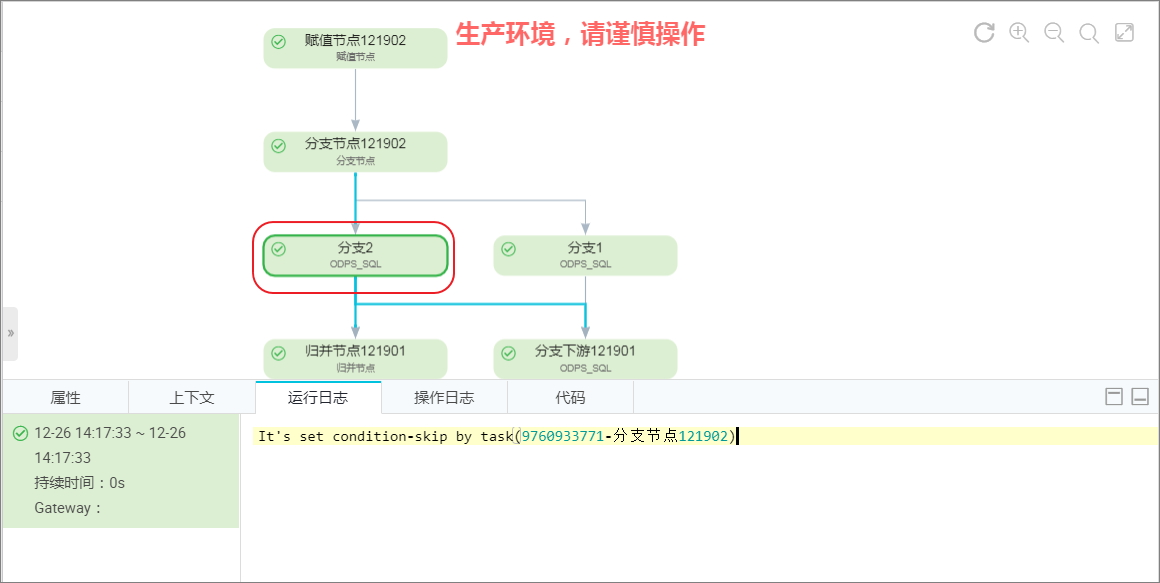

您可以在运行日志中查看到不满足分支条件、未被选中运行的分支下游节点,被置为跳过。
跳过

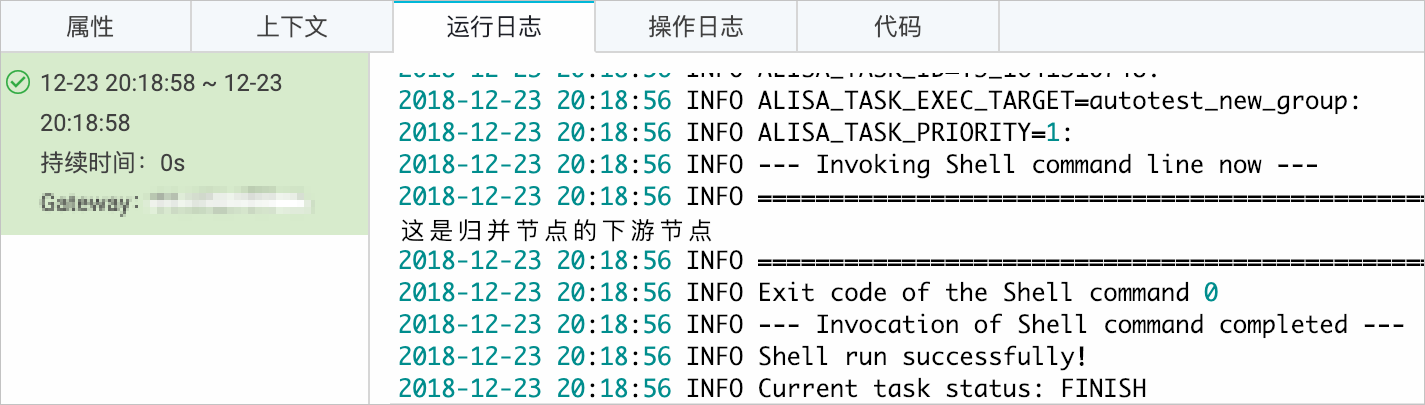

归并节点的下游节点正常运行。
正常运行
